Шкода Фабія 3 запобіжники

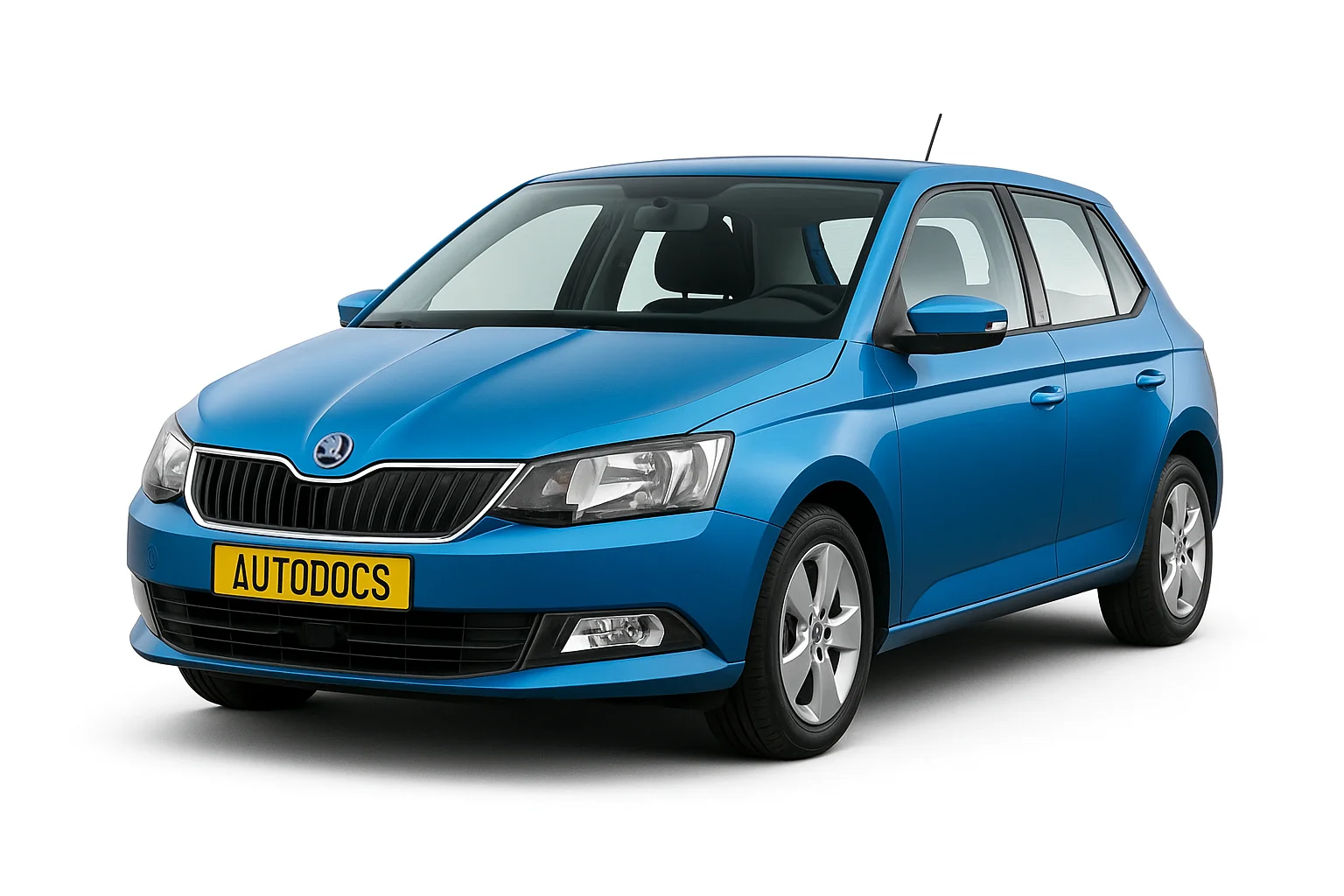

Skoda Fabia 3- го покоління (Mk3) випускалася в 2014, 2015, 2016, 2017, 2018, 2019 роках і на даний час з кузовами хетчбек та універсал (fabia combi). Новий "гострий" дизайн додав спортивності Fabia третього покоління. У цій публікації ми покажемо де розташовані блоки із запобіжниками в автомобілі шкода фабія 3-го покоління та їх схеми з описом призначення елементів.

У своїх матеріалах ми вже писали про попередні покоління шкоди фабію, тому в разі потреби вивчіть їх: 1-е покоління або 2-ге покоління .

Блок у салоні

Він розташований на нижній стороні передньої панелі під кришкою. Для доступу треба зняти кришку блоку запобіжників у напрямку стрілки.

Схема

Опис

1. Освітлення зліва, габаритні вогні, верхній стоп-сигнал
2. центральний замок
3. Реле системи запалення
4. Висвітлення праворуч, задній протитуманний ліхтар, ліхтар, підсвічування номерного знака
5. Електричний склопідйомник дверей водія
6. Центральний БУ, плафони освітлення салону
7. Звуковий сигнал
8. ТСУ – лівий ліхтар
9. Підрульовий важіль, БУ двигуна (тільки а/м без KESSY), АКП, (тільки а/м без KESSY), важіль селектора АКП (тільки а/м без KESSY), ESC (тільки а
   /м без KESSY), БУ розпізнавання причепа , (лише а/м без KESSY), підсилювач рульового керування (тільки а/
   м без KESSY), подушка безпеки (тільки а/м без KESSY)
10. Електричний склопідйомник задніх лівих дверей
11. омивач фар
12. Дисплей головного пристрою
13. Розетка 12 В у багажному відсіку
14. Підрульовий важіль, перемикач освітлення, блокування вилучення ключа із замку запалювання (а/м з АКП) діагностичний
    роз'єм, світловий сигнал, БУ системи SmartGate, датчик дощу, датчик освітленості
15. БО кліматичної установки, важіль селектора АКП
16. Комбінація приборів
17. Охоронна сигналізація, звуковий сигнал
18. Не використовується
19. Не використовується
20. Не використовується
21. Не використовується
22. Омивач вітрового та заднього скла
23. Не використовується
24. Вентилятор кліматичної установки, обігрівач, БУ кліматичної установки, обігрівач
25. Не використовується
26. Підігрів передніх сидінь
27. Склоочисник заднього скла.
28. Не використовується
29. Подушка безпеки (тільки а/м з KESSY)
30. Електричні склопідйомники, перемикач освітлення, вимикач ліхтаря заднього ходу, БУ кліматичної установки,
    БУ паркувального автопілота, зовнішні дзеркала, живлення середньої панелі клавіш, живлення бічної панелі клавіш, внутрішнє
    дзеркало заднього виду
31. Паливний насос, БУ вентилятора радіатора, круїз-контроль, котушка реле омивача вітрового та заднього скла
32. Діагностичний роз'єм
33. Котушка реле стартера, вимикач педалі зчеплення
34. Форсунки склоомивача, що обігріваються
35. Не використовується
36. Підігрів передніх сидінь
37. Радар
38. Не використовується
39. Додатковий електричний обігрівач
40. Не використовується
41. Обігрів заднього скла
42. Електричний склопідйомник дверей переднього пасажира
43. ТСУ – контакт у розетці
44. Прикурювач, розетка 12 В
45. Електричний склопідйомник задніх правих дверей
46. Омивач переднього та заднього скла, підрульовий важіль
47. ТСУ – контакт у розетці
48. ТСУ – правий ліхтар
49. Блок керування паливного насоса
50. Головний пристрій
51. Обігрів зовнішніх дзеркал
52. Блок управління KESSY
53. Блокування рульової колонки KESSY
54. Не використовується
55. Підігрів передніх сидінь
56. Не використовується
57. Не використовується
58. Не використовується
59. Не використовується

За прикурювач відповідає запобіжник номер 44.

Блок під капотом

Він знаходиться біля лівого крила.

Натисніть фіксатор кришки у напрямку стрілки 1 і підняти кришку за ілюстрацією 2.

Схема

Позначення

1. Вентилятор радіатора
2. СУ системи розжарювання
3. Блок керування ABS або ESC
4. Додатковий електричний обігрівач
5. Додатковий електричний обігрівач
6. Автоматична КП
7. БУ двигуна
8. Склоочисник вітрового скла
9. Центральний блок керування
10. Блок керування ABS або ESC
11. Не використовується
12. Компоненти двигуна
13. Кінцевий вимикач педалі гальма
14. Компоненти двигуна, котушка реле паливного насоса
15. БУ двигуна
16. Стартер
17. БУ двигуна
18. Компоненти двигуна, котушки реле додаткового електричного обігрівача, вентилятор радіатора
19. Лямбда-зонд
20. Компоненти двигуна, БУ системи попереднього розжарювання, обігрів системи вентиляції картера

Інструкція з експлуатації

Якщо Вам потрібно більше інформації про ремонт, експлуатацію та обслуговування Skoda Fabia 3-го покоління, то вивчіть цей посібник: " завантажити ".
