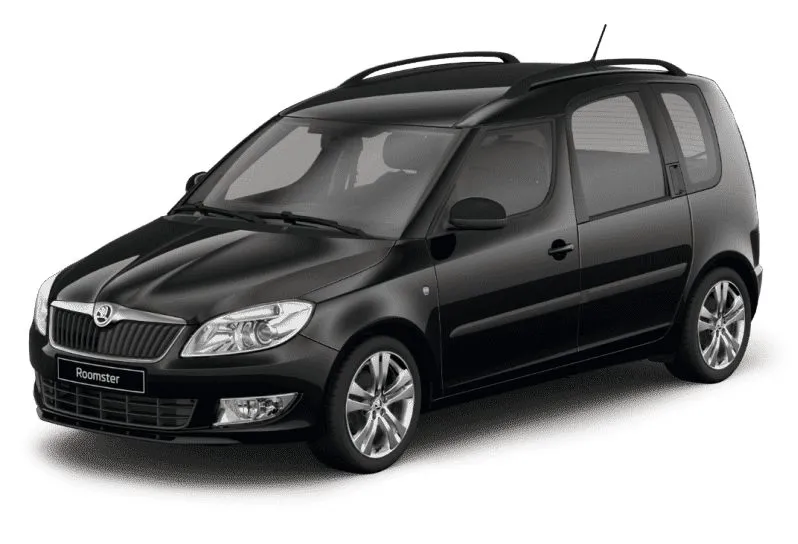

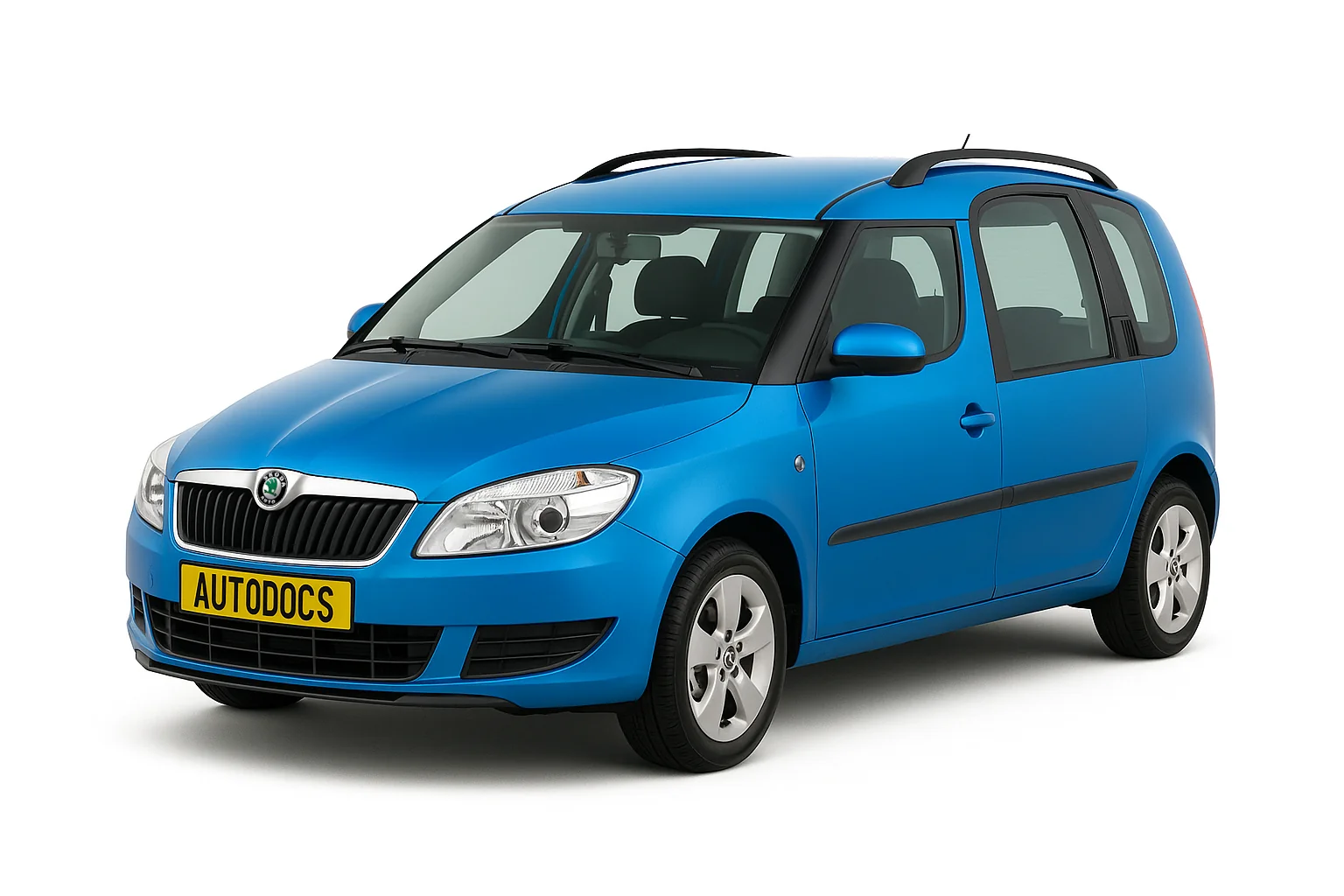

Skoda Roomster – надійний компактвен з функціональним грузопасажирським кузовом. Виробництво моделі здійснювалося з 2006 по 2015 рік включно: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. За цей період автомобіль успішно пройшов плановий рестайлінг, що відобразилося на його конструкції. Також існує вантажна версія з глухими боками, відома як Skoda Praktik. У цьому керівництві представлено детальний опис блоків запобіжників і реле для Skoda Roomster: ми розглянемо їх розташування, призначення, наведемо наочні фотографії та схеми для кожного монтажного блоку. Окрему увагу приділимо пошуку та заміні запобіжника прикурювача.
Призначення запобіжників та їх кількість залежить від року випуску та комплектації. Звіряйте опис зі своєю інструкцією з експлуатації.
Зміст
Блоки в салоні
Блок запобіжників
Він знаходиться в нижній частині панелі приладів, за захисною кришкою.
На зворотному боці кришки може знаходитися актуальний опис запобіжників у вигляді брошури. Ось один із варіантів розшифровки.
для моделей до 2010 року
| № | A | Опис |
|---|---|---|
| 1 | 5 | Кермове управління з електрогідравлічним підсилювачем |
| 2 | 5 | Панель приладів, регулювання кута нахилу фар |
| 3 | 5 | Блок управління двигуном – бензиновий |
| 4 | 5 | Блок управління пристроєм ABS |
| 5 | 5 | Бензиновий двигун: вимикач сигналу гальмування, пристрій “Тempomat” 5 |
| 6 | Не зайнято | |
| 7 | 15 | Блок управління двигуном 1,2 л |
| 8 | 10 | Клапанні форсунки -1,4 л; 1,6 л |
| 9 | 5 | Панель управління опалювачем, блок управління кондиціонером, обладнання для полегшення стоянки, блок управління динамічними фарами |
| 10 | 7,5 | клапан PCV |
| 11 | 7,5 | Пристрій управління дзеркалами, склопідйомник |
| 12 | 10 | Фара заднього ходу |
| 13 | 10 | Блок управління двигуном (автоматична коробка передач) |
| 14 | 10 | Двигун динамічних передніх фар |
| 15 | 5 | Навігація PDA |
| 16 | Не зайнято | |
| 17 | 5 | Стояночний вогонь лівий, освітлення номерного знака |
| 18 | 5 | Стояночний вогонь правий |
| 19 | 5 | Радіоприймач, центральний блок управління електричною бортовою мережею |
| 20 | 5 | Панель приладів, датчик кута повороту кермового колеса, ESP, центральний блок управління електричною бортовою мережею |
| 21 | 10 | Стoп-cигнaли |
| 22 | 7,5 | Панель управління опалювачем, блок управління кондиціонером, обладнання для полегшення стоянки, телефон |
| 23 | 10 | Освітлення внутрішнього простору автомобіля, речової скриньки та багажника |
| 24 | 10 | Замок кришки багажника |
| 25 | 20 | Підігрів сидінь |
| 26 | 15 | Обігрівані форсунки склоомивачів лобового скла, склоомивачі |
| 27 | Не зайнято | |
| 28 | 10 | Бензиновий двигун: клапан AKF, дизельний двигун регулююча заслінка |
| 29 | 10 | Уприскування – двигун 1,2 л |
| 30 | 15 | Паливний насос – бензиновий двигун |
| 31 | 10 | Лямбда–зонд |
| 32 | 5 | Дизельний двигун: вимикач сигналу гальмування та зчеплення, пристрій “Тempomat”, реле паливного насоса + реле свічок нагрівання |
| 33 | 30 | Блок управління двигуном – дизельний двигун |
| 34 | 30 | Блок управління двигуном 1,4 л; 1,6 л, 15А Паливний насос – дизельний двигун |
| 35 | Не зайнято | |
| 36 | 15/5 | Фaри дaльнoго cвiтлa |
| 37 | 7,5 | Задня протитуманна фара |
| 38 | 10 | Протитуманні фари |
| 39 | 25 | Вентилятор опалювача |
| 40 | 10 | Склоочисник заднього скла |
| 41 | Не зайнято | |
| 42 | 25 | Обігрів заднього скла |
| 43 | 20 | Гудок |
| 44 | 20 | Склоочисники лобового скла |
| 45 | 15 | Блок управління електрообладнанням “Комфорт” |
| 46 | 5 | Блок управління двигуном 1,4 л; 1,6 л |
| 47 | 15 | Прикурювач, штепсельна розетка в багажнику |
| 48 | 5 | АБС |
| 49 | 15 | Покажчики повороту |
| 50 | 10 | Радіоприймач, підготовка для телефону, багатофункціональний модуль |
| 51 | 25 | Електрокерований склопідйомник (передній – задній) – ліва сторона |
| 52 | 25 | Електрокерований склопідйомник (передній – задній) – права сторона |
| 53 | Не зайнято | |
| 54 | 15 | Тривога протиугонного пристрою |
| 55 | Не зайнято | |
| 56 | 25 | Фароомивачі передніх фар |
| 57 | 15 | Фара ближнього світла ліва |
| 58 | 15 | Фара ближнього світла права |
За прикурювачі відповідає запобіжник номер 47 на 15А.
для моделей з 2010 року
| № | Позначення |
|---|---|
| 1 | Контакт S |
| 2 | Старт-стоп, кліматична установка |
| 3 | Комбінація приладів, коректор фар |
| 4 | Блок управління АВS, клавіша Старт-стоп |
| 5 | Бензиновий двигун: круїз-контроль |
| 6 | Ліхтар заднього ходу (МКП) |
| 7 | Запалювання, блок управління двигуна, АКП |
| 8 | Вимикач педалі гальма, вентилятор радіатора |
| 9 | Управління опалювачем, блок управління кліматичної установки, парковочний асистент, блок управління адаптивного освітлення, вентилятор радіатора, форсунки омивача |
| 10 | Склоомивач |
| 11 | Регулювання дзеркал |
| 12 | БУ розпізнавання причепа |
| 13 | БУ АКП |
| 14 | Електродвигун фар з лінзою з функцією адаптивного освітлення |
| 15 | Навігаційна система PDA |
| 16 | Електрогідравлічний підсилювач кермового управління |
| 17 | Старт-стоп (головний пристрій), денний режим освітлення |
| 18 | Обігрів дзеркал |
| 19 | Контакт S |
| 20 | Сигнал тривоги |
| 21 | Ліхтар заднього ходу, протитуманні фари з функцією CORNER |
| 22 | Управління опалювачем, блок управління кліматичної установки, парковочний асистент, телефон, комбінація приладів, датчик кута повороту кермового колеса, ESC, блок управління бортової мережі, багатофункціональне кермове колесо |
| 23 | Освітлення салону, речової скриньки та багажного відсіку, габаритні вогні |
| 24 | Центральний блок управління |
| 25 | підігрів сидінь |
| 26 | Склоочисник заднього скла |
| 27 | Комплект для підключення телефону |
| 28 | Бензиновий двигун: клапан абсорбера, дизельний двигун: регулювальна заслінка |
| 29 | Уприскування, насос системи охолодження |
| 30 | Паливний насос, запалювання, круїз-контроль, управління реле додаткового опалювача (РТС) |
| 31 | Лямбда-зонд |
| 32 | ТНВД, клапан тиску |
| 33 | БУ двигуна |
| 34 | Блок управління двигуна, вакуумний насос |
| 35 | Живлення замка запалювання |
| 36 | Дальнє світло |
| 37 | Задній протитуманний ліхтар, перетворювач DC/DC Старт- стоп |
| 38 | Протитуманні фари |
| 39 | Вентилятор опалювача |
| 40 | не використовується |
| 41 | не використовується |
| 42 | Обігрів заднього скла |
| 43 | звуковий сигнал |
| 44 | Склоочисник лобового скла |
| 45 | Центральний блок управління систем комфорту |
| 46 | Блок управління двигуна, паливний насос |
| 47 | Прикурювач, розетка в багажному відсіку |
| 48 | АВS, перетворювач Старт-стоп (DC/DC) |
| 49 | Покажчики поворотів, стоп-сигнали |
| 50 | Старт-стоп перетворювач (DC/DC), Infotainment, головний пристрій |
| 51 | Електросклопідйомники (передній і задній) — ліва сторона |
| 52 | Електросклопідйомники (передній і задній) — права сторона |
| 53 | Стояночні вогні — ліва сторона, електропривід підйомно-зсувного люка |
| 54 | Старт-стоп (комбінація приладів), сигналізація |
| 55 | БУАКП |
| 56 | Омивач фар, стояночні вогні — права сторона |
| 57 | Ближнє світло зліва, коректор фар |
| 58 | Ближнє світло справа |
За прикурювач відповідає запобіжник номер 47.
Блок реле
Знаходиться під самою панеллю, за блоком з запобіжниками.
| № | Розшифровка елементів |
|---|---|
| 1 | |
| 10a | Пускове реле (паливна система) |
| 10b | Реле перемикання світла фар |
| 11 | Реле вимикача заборонення запуску |
| 12 | Реле очищувача/ омивача фар |
| 13 | Реле системи управління двигуном |
| 14 | Реле паливного насоса |
| 15 | |
| 2a | |
| 2b | |
| 3 | |
| 4 | Реле основних ланцюгів запалювання |
| 5 | |
| 6a | |
| 6b | |
| 7 | |
| 8 | |
| 9 | |
| F1 | |
| F2 | |
| F3 | |
| F4 | (25A) Роз'єм електрообладнання причепа |
Деякі не знімні реле можуть знаходитися в блоці комфорту, наприклад реле склоочисника.
Блок під капотом
Він розташовується на плюсовій клемі акумуляторної батареї і складається з відділу плавких вставок високої потужності та відділу з запобіжниками, який може знаходитися з різних боків.
Варіант 1
| № | A | Позначення |
|---|---|---|
| 1 | 175 | Система заряджання |
| 2 | ||
| 3 | 80 | Cалон |
| 4 | 60 | Додатковий опалювач |
| 5 | 40 | Cалон |
| 6 | 50 | Свічки запалювання, вентилятор радіатора |
| 7 | 50 | Підсилювач кермового управління |
| 8 | 25 | Система ABS / ESP |
| 9 | 30 | Вентилятор радіатора |
| 10 | 5 | Електродвигун вентилятора системи охолодження / АКП |
| 11 | 40 | Система ABS / ESP |
| 12 | Блок стабілізатора напруги | |
| 13 | 30 | Додатковий опалювач / АКП |
Варіант 2
| № | A | Опис |
|---|---|---|
| 1 | 175 | Трифазний генератор змінного струму |
| 2 | 80 | Внутрішній простір автомобіля |
| 3 | 60 | Додатковий опалювач |
| 4 | 40 | АБС / ESP |
| 5 | 50 | Підсилювач кермового управління |
| 6 | 50 | Свічки нагрівання |
| 7 | 25 | Система ABS/ESP |
| 8 | 30 | Електродвигун вентилятора системи охолодження |
| 9 | 5 | Кондиціонер |
| 10 | 40 | Система ABS/ESP / Вентилятор для охолоджуючої рідини |
| 11 | 5 | Блок стабілізатора напруги, Центральний блок управління електричною бортовою мережею |
| 12 | 5/30 | Автоматична коробка передач / додатковий резистивний опалювач |
