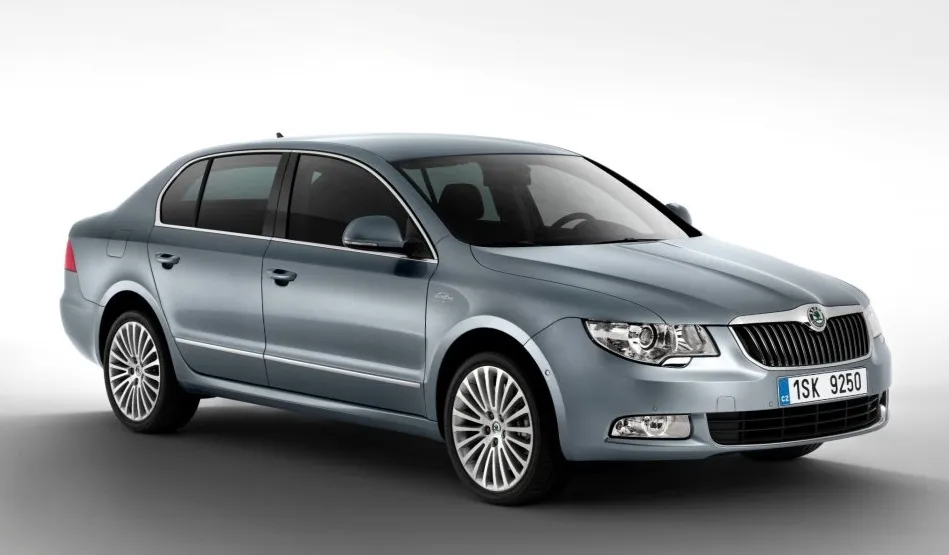

Skoda Superb 2 (шкода суперб б6) можна сміливо віднести до автомобілів бізнес класу. Його виробляли з кузовами ліфтбек і універсал (Суперб Комбі) в 2009, 2010, 2011, 2012, 2013, 2014 і 2015 році як з бензиновими, так і дизельними двигунами. У даній публікації, Ви можете ознайомиться з описом блоків запобіжників і реле Шкоди Суперб 2 го покоління, місцями розташування блоків, їхніми фотографіями та схемами. Відзначимо запобіжник прикурювача та омивача. Наприкінці матеріалу запропонуємо для скачування керівництво з обслуговування та експлуатації.
Якщо Ви володієте автомобілем іншого покоління, тоді вивчіть опис для1-го поколенияабо3-го соответственно.
Зміст
Блоки в салоні
Блок запобіжників
Він розташований у лівому торці приладової панелі, за захисною кришкою.
Зі зворотного боку кришки має бути актуальна схема для Вашого автомобіля з позначенням елементів.
| № | A | Опис |
|---|---|---|
| F1 | 7,5 | Діагностичний роз'єм, БУ двигуна, реле паливного насоса, БУ паливного насоса |
| F2 | 5 | БУ ABS, ESC, вимикач індикатора контролю тиску в шинах, датчик гальм |
| F3 | 5 | Система SRS, Вимикач і БУ подушок безпеки |
| F4 | 5 | Покажчик продовження інтервалу ТО, задній ліхтар, дзеркало, що затемнюється, датчик тиску, комплект для підключення мобільного телефону |
| F5 | 5 | БУ коректора фар і нахилу фар, БУ системи допомоги при паркуванні, БУ паркувального асистента |
| F6 | 5 | Комбінація приладів, БУ електромеханічного підсилювача, Haldex, блокування важеля селектора, електроживлення для шини даних, АКП |
| F7 | 10 | Керування двигуном, Обігрів клапанів, витратомір повітря |
| F8 | Блок керування електрообладнанням причепа | |
| F9 | 5 | Електродвигун вентилятора обігрівача, Реле автономного обігрівача та вентиляції |
| F10 | 10 | Фара (ліва) |
| F11 | 10 | Фара (права) |
| F12 | 10 | Резерв |
| F13 | 7,5 | Діагностичний роз'єм, перемикач освітлення, датчик дощу, годинник |
| F14 | 15 | Центральний замок і кришка багажного відділення |
| F15 | 7,5 | Центральний БУ - внутрішнє освітлення |
| F16 | 7,5 | Кліматична установка |
| F17 | 10 | Резерв |
| F18 | 5 | Телефон |
| F19 | 5 | Комбінація приладів, важіль склоочисника та перемикач покажчиків повороту |
| F20 | 5 | KESSY |
| F21 | 7,5 | Замок рульової колонки |
| F22 | 40 | Електродвигун вентилятора обігрівача |
| F23 | 30 | Передні склопідйомники, центральний замок передніх дверей |
| F24 | 5 | Автоматична коробка передач (АКПП) |
| F25 | 25 / 30 | Обігрів заднього скла, реле автономного обігрівача та вентиляції |
| F26 | 25 | Роз'єм живлення додаткового обладнання, Розетка в багажному відсіку |
| F28 | 30 | Привід відкривання кришки багажника/ задніх дверей |
| F29 | 5 / 10 / 20 | АКП, муфта Haldex |
| F30 | 5 | Система вентиляції переднього сидіння |
| F31 | 5 | DVD-програвач |
| F32 | 30 | Задні склопідйомники, центральний замок задніх дверей |
| F33 | 25 | Електропривод підйомно-зсувного люка |
| F34 | 5 | Протиугінна система, сигналізація, серена |
| F35 | 25 | Роз'єми живлення додаткового обладнання,прикурювач (передній, задній) |
| F36 | 20 | Омивачі фар |
| F37 | 20 | Обігрів передніх сидінь |
| F38 | 20 | Підігрівач задніх сидінь |
| F39 | 10 | Очищувач заднього скла |
| F40 | 40 | Електродвигун вентилятора обігрівача, реле автономного обігрівача та вентиляції |
| F41 | 10 | Очищувач заднього скла |
| F42 | 5 | Вимикач освітлення |
| F43 | 15 | Блок керування електрообладнанням причепа |
| F44 | 20 | Блок керування електрообладнанням причепа |
| F45 | 15 | Блок керування електрообладнанням причепа |
| F46 | 5 | Вимикач обігріву сидінь |
| F47 | Телефон | |
| F48 | 5 | Аудіосистема/ навігаційна система |
| F49 | Резерв |
За прикурювач відповідає запобіжник номер 35.
Блок із реле
Він розташований під панеллю приладів, найпростіше до нього дістатися, знявши ящик для рукавичок. Але для повного доступу треба розбирати нижню частину захисту.
Схема блоку дуже схожа зсхемой октавии а5тому у разі потреби вивчіть і її. Ми ж покажемо загальний опис.
Цей блок складається з 2 частин. Блок над центральним блоком керування (ЦБУ) і блок під ЦБУ
Кількість реле та їх призначення може відрізнятися і залежить від рівня електро оснащеності та року випуску.
Тут знаходяться реле: омивача фар, паливного насоса, звукового сигналу, обігрівача скла тощо. Так само можливе розташування окремих запобіжників, наприклад блоку управління пам'яті положень подушки і спинки сидіння.
Блок під капотом
Розташований з лівого боку моторного відсіку. У деяких моделях Шкода Супреб 2 перед зняттям кришки блока запобіжників необхідно зняти кришку відсіку акумуляторної батареї.
Сам блок складається з 2 частин.
- Основний відділ запобіжників і реле
- Плавкі вставки високої потужності
Варіант 1
| № | A | Опис |
|---|---|---|
| 1 | ||
| 2 | Реле насоса охолоджувальної рідини | |
| 3 | ||
| 4 | ||
| F1 | 30 | Багатофункціональний блок керування, Права фара, правий задній ліхтар |
| F2 | 20 | Система ABS/ESP |
| F3 | - | |
| F4 | - | |
| F5 | 15 | Звукові сигнали |
| F6 | - | |
| F7 | - | |
| F8 | - | |
| F9 | 10 | Керування двигуном |
| F10 | - | |
| F11 | 10 | Керування двигуном |
| F12 | 10 | Керування двигуном |
| F13 | 15 | Коробка передач DSG |
| F14 | - | |
| F15 | 10 | Насос охолоджувальної рідини |
| F16 | - | |
| F17 | 5 | Комбінація приладів, важіль склоочисника та перемикач покажчиків повороту |
| F18 | 30 | Підсилювач аудіосистеми |
| F19 | 15 | Аудіосистема/ навігаційна система |
| F20 | 5 | Телефон |
| F21 | - | |
| F22 | БУ двигуна | |
| F23 | 10 | Керування двигуном |
| F24 | 5 | Блок діагностики |
| F25 | - | |
| F26 | - | |
| F27 | 15 | Керування двигуном, Клапан дозування палива |
| F28 | 15 / 20 | Керування двигуном |
| F29 | 5 | Керування двигуном, головне реле |
| F30 | 20 | Додатковий обігрівач, БУ автономного обігрівача та вентиляції |
| F31 | 30 | Очищувач лобового скла |
| F32 | - | |
| F33 | - | |
| F34 | - | |
| F35 | - | |
| F36 | - | |
| F37 | - | |
| F38 | 10 | Блок керування електродвигуном вентилятора системи охолодження, вентилятор радіатора, клапани |
| F39 | 5 / 10 | Датчик педалі зчеплення / гальма |
| F40 | 7,5 / 10 | Керування двигуном, Лямбда-зонд |
| F41 | 10 | Керування двигуном, AKF-клапан |
| F42 | 5 / 10 | керування двигуном, Лямбда-зонд |
| F43 | 30 | керування двигуном, Запалювання |
| F44 | - | |
| F45 | - | |
| F46 | - | |
| F47 | 30 | Багатофункціональний блок керування, Ліва фара, лівий задній ліхтар |
| F48 | 40 | Система ABS /ESP |
| F49 | Основні ланцюги запалювання | |
| F50 | - | |
| F51 | - | |
| F52 | 40 | Допоміжні ланцюги, Реле живлення - Клема X |
| F53 | 50 | Аксесуари |
| F54 | - |
Варіант 2
| № | A | Опис |
|---|---|---|
| F1 | - | |
| F2 | 5 | Коробка передач DSG |
| F3 | 5 | Багатофункціональний блок керування, Вимірювальний дріт |
| F4 | 20 / 30 | Система ABS/ ESP |
| F5 | 15 | Коробка передач DSG |
| F6 | 5 | |
| F7 | 40 | Електроживлення для клеми 15 (запалювання вкл) |
| F8 | 15 | Головний пристрій |
| F9 | 5 | Телефон |
| F10 | 5 / 10 | Керування двигуном, головне реле |
| F11 | 20 | БУ автономного обігрівача та вентиляції |
| F12 | 5 | Блок діагностики, БУ шини даних |
| F13 | 15 / 30 | Керування двигуном, БУ двигуна |
| F14 | 20 | Керування двигуном, Запалювання |
| F15 | 5 / 10 | Лямбда-зонд (бензиновий двигун); реле системи попереднього розжарювання та паливний насос (дизельний двигун) |
| F16 | 30 | Багатофункціональний блок керування, Права фара, правий задній ліхтар |
| F17 | 15 | Звукові сигнали |
| F18 | 30 | Підсилювач аудіосистеми |
| F19 | 30 | Очищувач лобового скла |
| F20 | 10 / 15 / 20 | Клапан дозування палива насос охолоджувальної рідини |
| F21 | 10 / 15 | Керування двигуном Лямбда-зонд |
| F22 | 5 | Вимикач педалі зчеплення |
| F23 | 5 / 10 / 15 | Реле, клапани, ПНВТ |
| F24 | 10 | Вентилятор радіатора |
| F25 | 30 / 40 | Система ABS/ESP, Насос ABS |
| F26 | 30 | Багатофункціональний блок керування, ліва фара |
| F27 | 50 | Свічки розжарювання, БУ системи розжарювання |
| F28 | 50 | Обігрівач лобового скла |
| F29 | 50 | Аксесуари |
| F30 | Реле живлення - Клема X |
Керівництво з експлуатації
Залишилися питання? Вивчіть дане керівництва з обслуговування та експлуатації Шкода Суперб 2: "скачати". Можливо там Ви знайдете відповідь.
