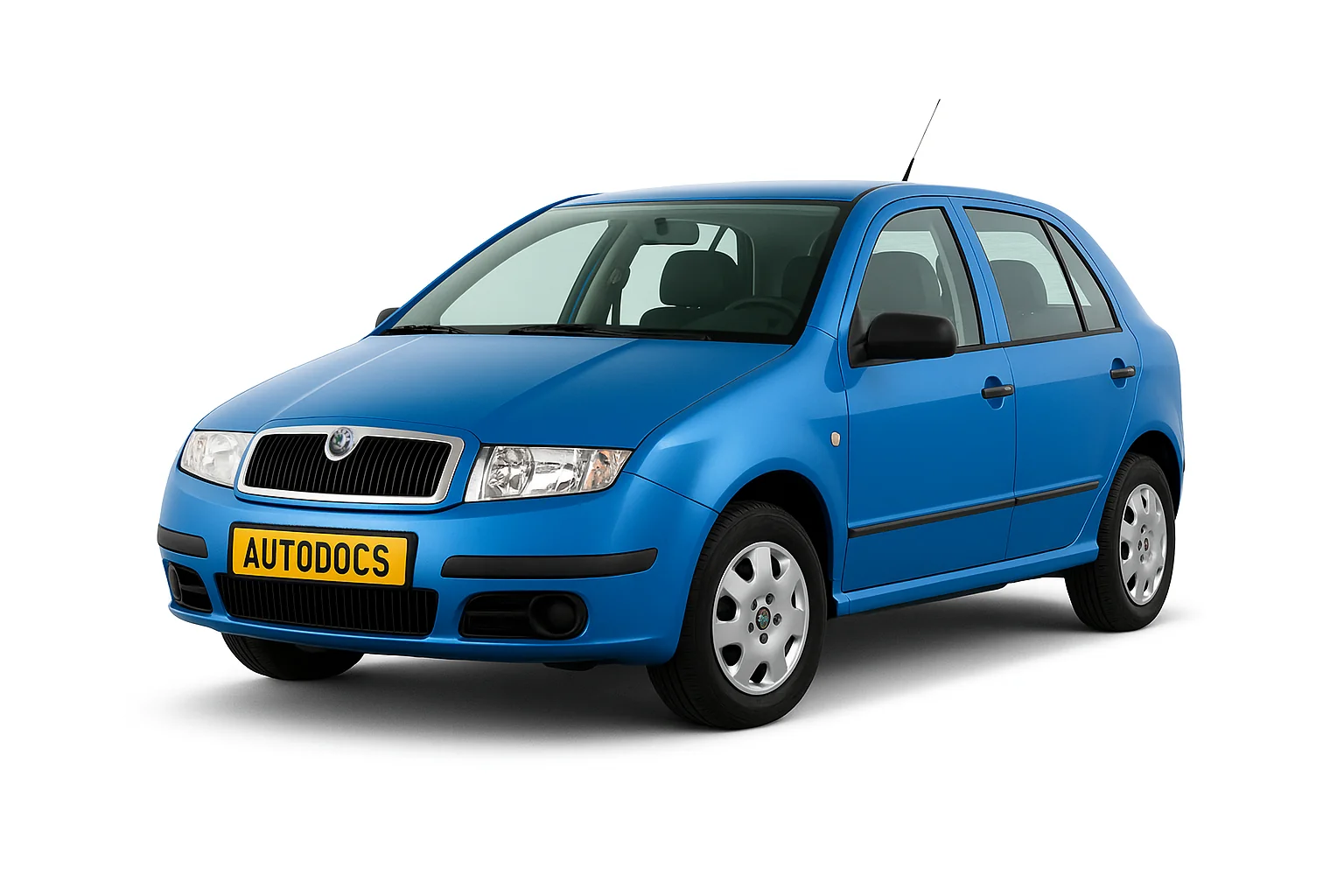

Skoda Fabia 1 го покоління (Mk1) випускалася в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 і 2007 з кузовами хетчбек, седан, універсал (Fabia Combi). На неї встановлювалися як бензинові, так і дизельні двигуни об'ємом 1,2 1,4 1,6 1,9 літра. У даному матеріалі ми покажемо розташування всіх електронних блоків управління, докладно опишемо блоки із запобіжниками та реле для шкоди фабія 1 го покоління, а також виділимо запобіжник прикурювача та стелоомивача.
Призначення та кількість елементів на наших схемах та у ваших блоках може відрізнятись і залежить від комплектації та року випуску автомобіля. Якщо ви володієте іншим поколінням шкоди фабію, тоді зверніться до опису для 2-го або 3-го покоління відповідно.
Зміст
Загальне розташування всіх блоків
Схема
Опис
| 1 | Блок керування кондиціонером – у панелі керування обігрівачем |
| 2 | Блок управління протиугінною системою - у багатофункціональному блоці управління 2 |
| 3 | Звуковий сигнал протиугінної системи (^07/00) |
| 4 | Звуковий сигнал протиугінної системи (08/00^) |
| 5 | Акумуляторна батарея |
| 6 | Блок управління центральним замком - у багатофункціональному блоці управління 2 |
| 7 | Діагностичний роз'єм (DLC) - за речовим ящиком |
| 8 | Блок управління функціями дверей, передній лівий (центральний замок/дзеркало заднього виду на двері/склопідйомник) |
| 9 | Блок керування функціями дверей, правий передній (центральний замок/дзеркало заднього виду на двері/склопідйомник) |
| 10 | Блок керування функціями дверей, задній лівий (центральний замок/склопідйомник) |
| 11 | Блок керування функціями дверей, задній правий (центральний замок/склопідйомник) |
| 12 | Блок управління електродвигуном вентилятора системи охолодження - з кондиціонером |
| 13 | Блок запобіжників/ реле панель приладів 1 |
| 14 | Блок запобіжників/реле панель приладів 2 |
| 15 | Блок запобіжників/реле, моторний відсік – над акумуляторною батареєю |
| 16 | Додатковий запобіжник (10А) – у задній частині блоку керування навігаційною системою |
| 17 | Блок управління вентилятором системи кондиціювання /опалення/ резистор регулювання швидкості обертання вентилятора – блок вентилятора, ліворуч |
| 18 | Блок керування обігрівачем – у панелі керування обігрівачем – без кондиціонера |
| 19 | Звуковий сигнал |
| 20 | Кільцева антена іммобілайзера біля замку запалювання |
| 21 | Реле покажчиків поворотів/аварійної сигналізації – у багатофункціональному блоці керування 1 |
| 22 | Блок управління комбінацією приладів - за приладовою панеллю-функції: Іммобілайзер, попереджувальні пристрої та індикатори |
| 23 | Зумер попередження про залишені включені лампи- в комбінації приладів |
| 24 | Багатофункціональний блок керування 1 — під блоком запобіжників/ реле 2 приладової панелі-функції: Привід замку кришки/двері багажного відділення, система підтримки швидкості, обігрівач заднього скла, звуковий сигнал, покажчики повороту /аварійна сигналізація, лампи освітлення салону, очисник заднього скла, фон заднього ходу (МКПП), омивач лобового скла, очищувачі лобового скла |
| 25 | Багатофункціональний блок управління 2-функції: Протиугінна система, центральний замок, електропривод/підігрівач дзеркал заднього виду на дверях, електропривод склопідйомників |
| 26 | Блок управління навігаційною системою-в панелі управління навігаційною системою/радіо |
| 27 | Блок управління системою паркування |
| 28 | Зумер системи паркування біля лампи освітлення салону |
| 29 | Блок управління підсилювачем кермового управління |
| 30 | Блок керування підігрівом сидіння – під сидінням, з боку водія |
| 31 | Блок управління підігрівом сидіння-під сидінням, з боку пасажира |
| 32 | Бічний датчик удару, лівий – під переднім сидінням |
| 33 | Бічний датчик удару, правий – під переднім сидінням |
| 34 | Блок управління системи SRS - за центральною консоллю |
| 35 | Блок управління люком – за лампою освітлення салону |
| 36 | Блок керування інтерфейсом телефону |
| 37 | Електронний блок керування КПП |
| 38 | Датчик швидкості автомобіля - КПП |
Блоки в салоні
Блок запобіжників
Він знаходиться в торці панелі приладів за захисною кришкою.
Там має бути актуальний опис запобіжників для вашої шкоди фабія.
Фото – приклад блоку запобіжників
Схема
Позначення схеми
| 1 | (5А) Антиблокувальна система гальм (з ESP), комбінація приладів |
| 2 | (10A) Стоп-сигнали |
| 3 | (5A) Система кондиціювання, діагностичний роз'єм (DLC) |
| 4 | (10A) Лампи освітлення салону |
| 5 | (5A) Індикатор відчинених або нещільно закритих дверей |
| 6 | (5A) Коректор фар |
| 7 | (5A) Керування двигуном, підсилювач рульового керування |
| 8 | (10A) Підсилювач рульового керування |
| 9 | (10A) Кисневий датчик, що підігрівається |
| 10 | (5A) S-контакт, аудіосистема, комбінація приладів |
| 11 | (5A) Електропривод/обігрівач дзеркал заднього виду |
| 12 | (5A) Система кондиціювання, привід заслінки забору повітря, навігаційна система, телефон |
| 13 | (10A) Ліхтарі заднього ходу |
| 14 | (10A) Система керування двигуном - Дизель |
| 15 | (10A) Очищувач/омивач лобового скла |
| 16 | (5A) Комбінація приладів |
| 17 | (5A) Система керування двигуном - бензин |
| 18 | (5A) Телефон |
| 19 | (10A) Автоматична коробка передач |
| 20 | (5A) Реле перевірки справності ламп |
| 21 | (5A) Система управління АКПП, підігрівачі форсунок омивача лобового скла, люк |
| 22 | - |
| 23 | (10A) Права фара-дальнє світло |
| 24 | (10A) Керування двигуном |
| 25 | (5A/10A) Антиблокувальна система гальм (ABS) |
| 26 | - |
| 27 | - |
| 28 | (5A) Вимикач стоп-сигналів (датчик положення педалі гальма), датчик положення педалі зчеплення, система підтримки швидкості керування двигуном |
| 29 | - |
| 30 | (10A) Індикатор увімкнення дальнього світла фар, ліва фара — дальнє світло |
| 31 | (10A) Привід замка кришки багажника / задніх дверей |
| 32 | (10A) Очищувач/омивач заднього скла |
| 33 | (5A) Лампи переднього правого габариту/ заднього правого габариту |
| 34 | (5A) Лампи переднього лівого габариту/ заднього лівого габариту |
| 35 | (10A) Форсунки-бензин |
| 36 | (5A) Лампи підсвічування номерного знака |
| 37 | (5A) Задній протитуманний ліхтар |
| 38 | (5A) Електропривод/обігрівач дзеркал заднього виду |
| 39 | (20A) Обігрівач заднього скла |
| 40 | (20A) Звуковий сигнал |
| 41 | (20A) Очищувач/омивач лобового скла |
| 42 | (15A) Прикурювач |
| 43 | (20A) Багатофункціональний блок керування 1, селектор КПП - АКПП |
| 44 | (15A) Покажчики повороту/аварійна сигналізація |
| 45 | (20A) Аудіосистема, навігаційна система |
| 46 | (25A) Електродвигун приводу склопідйомника передніх правих дверей |
| 47 | - |
| 48 | (30A) Система керування двигуном – Дизель |
| 49 | (15A) Центральний замок |
| 50 | (15A) Коректор фар, права фара-ближнє світло |
| 51 | (15A) Роз'єм живлення додаткового обладнання |
| 52 | (15A) Система керування двигуном -бензин |
| 53 | (25A) Електродвигун приводу склопідйомника задніх правих дверей |
| 54 | (15A) Коректор фар, ліва фара – ближнє світло |
| 55 | - |
| 56 | (20A) Система керування двигуном-бензин |
| 57 | (25A) Роз'єм електроустаткування причепа |
| 58 | (25A) Електродвигун склопідйомника передніх лівих дверей |
| 59 | (20A) CD-чейнджер аудіосистеми |
| 60 | (15A) Протиугінна система |
| 61 | (15A) Паливний насос-бензин |
| 62 | (25A) Люк |
| 63 | (15A)Підігрівач передніх сидінь |
| 64 | (20A) Омивачі фар |
| 65 | (15A) Протитуманні фари |
| 66 | (25A) Електродвигун приводу склопідйомника задніх лівих дверей |
| 67 | - |
| 68 | (25A) Електродвигун вентилятора кондиціонера/опалювача |
За прикурювач відповідає запобіжник номер 42 на 15А. А за омивач відповідають запобіжники 15 та 41.
Блок реле
Цей блок розташований під самою панеллю приладів.
Схема
Призначення
| 1 | Реле паливного насоса (дизель, ATD ^07/00) |
| 2 | - 07/00) |
| 3 | Реле свічок розжарювання |
| 4 | - Н01/00) |
| 5 | Реле індикатора відчинених або нещільно закритих дверей |
| 6 | Реле насоса омивача фар |
| 7 | Реле вимикача заборони запуску |
| 8 | Реле 1 додаткового обігрівача, низька потужність (дизель) |
| 9 | Реле 2 додаткового обігрівача, висока потужність (дизель) |
| 10 | |
| 11 | Реле допоміжних ланцюгів запалювання |
| 12 | Реле системи керування двигуном (дизель, ASY/ATD ^07/00) |
| 13 | Блок системи перевірки справності ламп |
| 14 | Блок системи перевірки справності ламп |
| 15 | Реле паливного насоса (бензин, ARV/AME/AUA/AUB/AQV/ATZ/AQW^01/00) |
| F1 | (40А) Додатковий обігрівач |
| F2 | (40А) Додатковий обігрівач |
| F3 | (40А) Додатковий обігрівач |
Блок під капотом
Він знаходиться в кришці акумуляторної батареї. Для доступу треба віджати убік пластмасові петлі з боків.
Він складається з плавких вставок високої потужності та запобіжників.
Схема
Розшифровка
| F1 | (110/150/175А) Генератор |
| F2 | (110A) Реле 1 та 2 додаткового обігрівача, перемикач світла фар, блок запобіжників / реле- приладова панель 1 (F1-5 та F39-45), реле допоміжних ланцюгів запалювання, замок запалювання |
| F3 | (50A) Підсилювач рульового керування |
| F4 | (40A) Свічки розжарювання, електродвигун насоса подачі повітря на випуск |
| F5 | (40A) Електродвигун вентилятора системи охолодження |
| F6 | (40A) Антиблокувальна система гальм (ABS) |
| F7 | (25A) Антиблокувальна система гальм (ABS) |
| F8 | (30A) Електродвигун вентилятора системи охолодження |
| F9 | - |
| F10 | (5A) Багатофункціональний блок керування 1 |
| F11 | (5A) Система кондиціювання |
| F12 | - |
| F13 | (5A) Автоматична коробка передач |
| F14 | - |
| F15 | - |
| F16 | - |
Інструкція з експлуатації
Більше інформації про ремонт та обслуговування шкода фабія 1 можете отримати вивчивши посібник з експлуатації: “ завантажити ”
