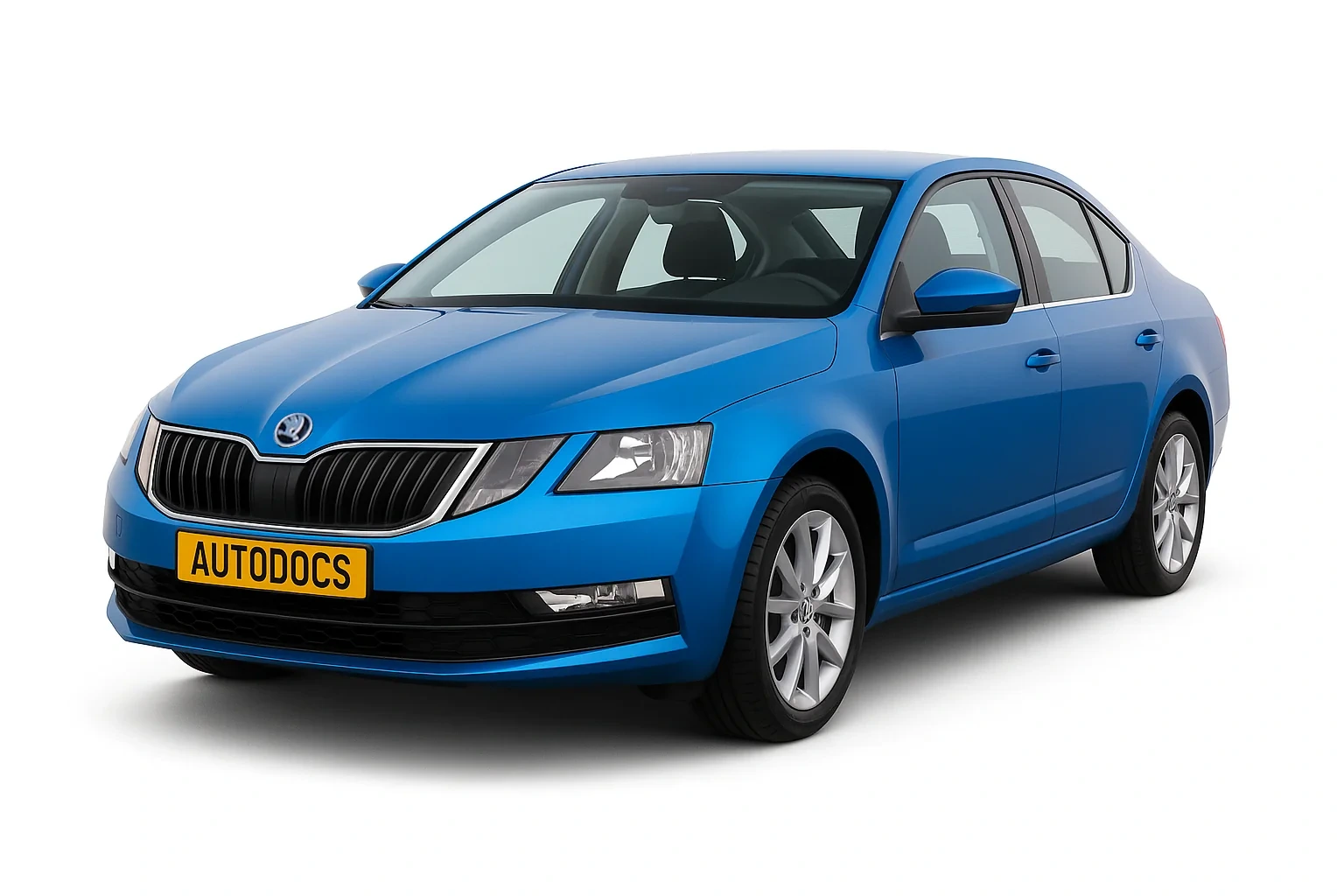

Третє покоління, Skoda Octavia a7 випускалося в 2013, 2014, 2015, 2016 і 2017 роках. Після цього автомобіль пройшов рестайлінг і з оновленим екстер'єром вироблявся в 2018, 2019, 2020, 2021 роках і до теперішнього часу. Як і в попередніх поколіннях, модель доступна у двох варіантах кузова: ліфтбек і універсал з бензиновими і дизельними двигунами. У цій публікації ми покажемо де знаходяться блоки із запобіжниками та реле в автомобілі Шкода Октавія а7, їхні фотографії та схеми з описом призначення елементів. Окремо виділимо запобіжники прикурювача та омивача.
Призначення запобіжників та їхня кількість може відрізнятись від представленого і залежить від комплектації та року випуску Вашої Шкода Октавія А7.
Блок у салоні
Він розташований під панеллю приладів за ящиком для рукавичок. Для доступу злегка зігніть бічні стінки і потягніть на себе.
Не виходить зняти кришку? Ознайомтеся з відео прикладом.
| № | A | Опис. Варіант 1. |
|---|---|---|
| F1 | Не використовується | |
| F2 | Не використовується | |
| F3 | Не використовується | |
| F4 | Не використовується | |
| F5 | 5 | діагностика інтерфейсу інформаційної шини |
| F6 | 5 | датчик пристрою спостереження за внутрішнім простором а/м-, датчик нахилу а/м |
| F7 | 10 | реле обігріву заднього скла, блок керування обігрівача, блок керування кондиціонера-, блок керування системи клімат-контроль, блок керування датчиків преселектора, реле обігріву переднього скла, радіоприймач незалежного обігрівача |
| F8 | 10 | штекерне з'єднання, 16-контактне на гнізді для діагностичного встановлення, датчик вологості повітря, датчик розпізнавання вологості повітря, дощу і світла, вимикач світла фар |
| F9 | 15 | блок управління повного приводу |
| F10 | 10 | блок управління мультимедійної системи |
| F11 | 25 | блок керування обігрівом задніх сидінь |
| F12 | 20 | блок управління інформаційною електронікою |
| F13 | 25 | блок керування перемикача переднього лівого ременя безпеки |
| F14 | 30 | блок управління вентилятором для впуску свіжого повітря |
| F15 | 10 | блок керування електронним замком рульової колонки |
| F16 | 7,5 | підготовка для мобільного телефону / 5А двоходовий підсилювач сигналу мобільної радіостанції |
| F17 | 5 | блок управління в комбінованих приладах |
| F18 | Резерв | |
| F19 | 7,5 | інтерфейс доступу та системи запуску |
| F20 | 5 | блок керування електронікою рульової колонки |
| F21 | Резерв | |
| F22 | 30 | блок керування заднього капота |
| F23 | 40 | блок керування електричною бортовою мережею а/м |
| F24 | 30 | блок управління відкидного даху, блок управління шторки даху |
| F25 | 30 | блок керування дверима, сторона водія, мотор електроприводу заднього лівого склопідйомника |
| F26 | 25 | блок керування електричною бортовою мережею а/м (в а/м із системою підігріву сидінь) |
| F27 | 30 | блок керування цифровою аудіосистемою |
| F28 | 20 | блок управління розпізнаванням причепа |
| F29 | Резерв | |
| F30 | Резерв | |
| F31 | 40 | блок керування електричною бортовою мережею а/м |
| F32 | 7,5 | блок управління помічника паркування, блок управління парк-асистента |
| F33 | 5 | сигналізатор вимкнення системи Airbag на стороні переднього пасажира, блок управління системи Airbag |
| F34 | 7,5 | вимикач фар -Е1-, вимикач ліхтарів заднього ходу -F4-, датчик тиску в контурі охолодження, блок управління обігріву задніх сидінь, внутрішнє дзеркало заднього виду з автоматичним затемненням -, інвертор з розеткою, 12 В-230 В-, підготовка для встановлення мобільного телефону, реле навантаження, блок управління звуку в жорсткому матеріалі |
| F35 | 35 | штекерне з'єднання, 16-контактне, на гнізді діагностики: орган управління кута нахилу фар, лівий сервомотор регулювання кута нахилу фар, правий сервомотор регулювання кута нахилу фар, блок управління ліхтаря освітлення дороги під час повороту та регулювання кута нахилу фар, передня камера допоміжних систем водія, блок управління регулювання відстані |
| F36 | 10 | Права фара |
| F37 | 10 | Ліва фара |
| F38 | 20 | блок управління розпізнаванням причепа |
| F39 | 30 | блок керування дверима, сторона переднього пасажира, мотор електроприводу заднього правого склопідйомника |
| F40 | 20 | Запобіжник прикурювача октавія а7, розетка 12 В |
| F41 | Резерв | |
| F42 | 40 | блок керування електричною бортовою мережею а/м |
| F43 | 40 | блок керування електричною бортовою мережею а/м |
| F44 | 30 | блок управління розпізнаванням причепа |
| F45 | 30 | термозапобіжник регулятора сидіння водія |
| F46 | 30 | інвертор із розеткою, 12 В-230 В |
| F47 | 15 | електродвигун склоочисника заднього скла |
| F48 | Резерв | |
| F49 | 5 | реле стартера 1, реле стартера 2, датчик положення педалі зчеплення |
| F50 | Резерв | |
| F51 | 25 | блок керування натягувача переднього правого ременя безпеки |
| F52 | Резерв | |
| F53 | 30 | заднє скло, що обігрівається |
| Реле | ||
| Rel 1 | Живильне реле роз'єму 15 | |
| Rel 2 | Реле пристрою для обігріву заднього скла | |
| Rel 3 | Реле навантаження | |
За прикурювач у салоні та в багажному відділенні відповідає запобіжник номер 40 на 20А.
| № | Опис. Варіант 2. Рестайлінг. |
|---|---|
| F1 | Не використовується |
| F2 | Не використовується |
| F3 | Не використовується |
| F4 | Підігріву рульового колеса |
| F5 | Шина даних |
| F6 | Датчик сигналізації |
| F7 | Кліматична установка, обігрівач, приймач дистанційного керування автономного обігрівача, автоматична коробка передач, реле обігріву заднього скла, блокування виймання ключа із замка запалювання (а/м з АКП) |
| F8 | Перемикач освітлення, датчик дощу, діагностичний роз'єм, декоративне підсвічування, блок керування передніх фар |
| F9 | Повний привід |
| F10 | Дисплей системи Infotainment |
| F11 | Освітлення зліва |
| F12 | Інформаційно-розважальна система |
| F13 | Переднатягувач ременя безпеки водія |
| F14 | Вентилятор кліматичної установки та обігрівача |
| F15 | Електропривод регулювання рульової колонки |
| F16 | Phonebox, бездротове заряджання телефону |
| F17 | Комбінація приладів, аварійний виклик |
| F18 | Камера заднього виду |
| F19 | Система KESSY |
| F20 | Підрульовий перемикач |
| F21 | Адаптивні амортизатори |
| F22 | Тягово-зчіпний пристрій |
| F23 | Підйомно-зсувний люк |
| F24 | Світло праворуч |
| F25 | Центральний замок: передні ліві двері, склопідіймачі зліва, ліве зовнішнє дзеркало заднього виду: обігрів, функція складання дзеркала, регулювання положення дзеркального елемента |
| F26 | Передні сидіння з підігрівом |
| F27 | Освітлення салону |
| F28 | Тягово-зчіпний пристрій |
| F29 | Система SCR (AdBlue®) |
| F30 | Задні сидіння, що обігріваються |
| F31 | Не використовується |
| F32 | Система допомоги під час паркування, асистент рулювання під час паркування |
| F33 | Подушка безпеки, вимикач аварійної світлової сигналізації |
| F34 | ASR, ESC, система контролю тиску в шинах, кліматична установка, вимикач ліхтарів заднього ходу, дзеркала з автоматичним затемненням, система СТАРТ-СТОП, підігрів задніх сидінь, сімпозер |
| F35 | Коректор фар, діагностичний роз'єм, датчик (камера) за вітровим склом, радарний датчик |
| F36 | Права фара |
| F37 | Ліва фара |
| F38 | Тягово-зчіпний пристрій |
| F39 | Центральний замок: передні праві двері, склопідйомники праворуч, праве зовнішнє дзеркало заднього виду: обігрів, функція складання дзеркала, регулювання положення дзеркального елемента |
| F40 | Розетки 12 В (прикурювачі) |
| F41 | Натягувач ременя безпеки переднього пасажира |
| F42 | Центральний замок: задні двері, омивач фар, омивач скла |
| F43 | Підсилювач аудіосистеми |
| F44 | Тягово-зчіпний пристрій |
| F45 | Електроприводи регулювання сидінь |
| F46 | Розетки 230 В |
| F47 | Склоочисник заднього скла |
| F48 | Асистент контролю сліпих зон |
| F49 | Пуск двигуна, вимикач педалі зчеплення |
| F50 | Відкривання кришки багажного відсіку |
| F51 | Система SCR (AdBlue®) |
| F52 | Розетка USB |
| F53 | Обігрів заднього скла |
У цьому варіанті за прикурювач так само відповідає запобіжник номер 40, а за омивач 42.
Блок під капотом
Розташований з лівого боку підкапотного простору і закритий захисною кришкою, яка кріпиться 2-ма фіксаторами з боків.
FS - блок плавких вставок високої потужності
| № | A | Позначення. Варіант 1. |
|---|---|---|
| F1 | 20 / 40 | блок управління пристроєм (автоматична КП з автоматичним регулюванням відстані) |
| F2 | 40 | блок управління пристроєм ABS |
| F3 | 20 / 30 | Блок керування двигуном |
| F4 | 5 / 10 | електроніка двигуна, реле низької тепло продуктивності |
| F5 | 10 | реле вимкнення запалювання , електроніка двигуна |
| F6 | 5 | вимикач педалі гальма |
| F7 | 5 | запірний клапан ОР, клапан ОР КП (у коду двигуна CJSA, CJSB, СННВ) / 10А електроніка двигуна (у коду двигуна CJZB, CJZA, СІРА, CLHB, CLHA, CRVC, CKFC, CUPA) |
| F8 | 10 | лямбда-зонд, лямбда-зонд після каталізатора (у коду двигуна CJZB, CJZA, CLHB, CLHA, CKFC, CUPA) / 15А лямбда-зонд-G39-, лямбда-зонд після каталізатора -G130- (у коду двигуна СІРА, CJSA, CJSB, СННВ) |
| F9 | 5 | блок керування тимчасової автоматики розжарювання -Л 79-, опалювальний опір вентиляції піддону картера двигуна -N79- (у дизельних двигунів) / 10А Електроніка двигуна (у коду двигуна CJSA, CJSB, СННВ) / 20А запалювання (у літерних позначень двигуна CJZB, CJZA, СІРА) |
| F10 | 15 | реле паливного насоса (у бензинових двигунів) / 20А блок керування паливного насоса (у дизельних двигунів) |
| F11 | 40 | нагрівальний елемент додаткового повітряного обігрівача |
| F12 | 40 | нагрівальний елемент, додаткового повітряного обігрівача |
| F13 | 15 / 30 | мехатроніка КП з подвійним зчепленням КП |
| F14 | 30 | реле обігріву лобового скла |
| F15 | 20 | реле високотонного звукового сигналу, високотонний звуковий сигнал, звуковий сигнал низького тону |
| F16 | 20 | реле вимкнення запалювання |
| F17 | 7,5 | головне реле, блок керування двигуна, блок керування ABS |
| F18 | 5 | діагностика інтерфейсу інформаційної шини (в а/м без незалежного опалення без системи старт-стоп), блок управління та контролю акумулятора (в а/м із незалежним опаленням із системою старт-стоп) |
| F19 | 30 | блок керування електродвигуном склоочисників |
| F20 | 10 | звуковий сигнал протиугінного пристрою |
| F21 | 20 | блок управління пристроєм ABS |
| F22 | 5 | блок керування двигуном |
| F23 | 30 | стартер |
| F24 | 40 | нагрівальний елемент додаткового повітряного обігрівача |
| F25 | — | |
| F26 | — | |
| F27 | — | |
| F28 | — | |
| F29 | — | |
| F30 | — | |
| F31 | 15 | вакуум-насос гальмівного приводу |
| F32 | — | |
| F33 | — | |
| F34 | 30 | реле 2 обігріву лобового скла |
| F35 | — | |
| F36 | — | |
| F37 | 20 | блок керування додатковим обігрівачем -J364- |
| F38 | — | |
| Реле | ||
| Rel 1 | Реле запуску 1 | |
| Rel 2 | Реле запуску 2 | |
| Rel 3 | Реле звукового сигналу | |
| Rel 4 | Реле для більшої тепло продуктивності | |
| Rel 5 | Головне реле | |
| № | Позначення. Варіант 2. |
|---|---|
| F1 | ESC, ABS, стоянкове гальмо |
| F2 | ESC, ABS |
| F3 | Система керування двигуном |
| F4 | Вентилятор радіатора, датчик температури оливи, витратомір повітря, регулятор тиску палива, електричний додатковий обігрівач, регулятор тиску оливи, клапан рециркуляції ОГ, система попереднього розжарювання, SCR (AdBlue®) |
| F5 | Запалювання, котушка реле CNG, форсунки, клапан дозування палива |
| F6 | Датчик тиску в гальмівній системі |
| F7 | Насос охолоджувальної рідини, жалюзі радіатора, регулятор тиску масла, регулятор тиску масла КП, нагрівач вентиляції картера |
| F8 | Лямбда-зонд |
| F9 | Запалювання, паливна заслінка |
| F10 | Паливний насос, запалювання |
| F11 | Додатковий електричний обігрівач |
| F12 | Додатковий електричний обігрівач |
| F13 | Обігрів вітрового скла - зліва |
| F14 | Обігрів вітрового скла - праворуч |
| F15 | Звуковий сигнал |
| F16 | Запалювання, паливний насос, реле стисненого природного газу |
| F17 | ABS, ESC, блок керування двигуна, реле обігріву вітрового скла |
| F18 | Шина даних, модуль даних АКБ |
| F19 | Склоочисник вітрового скла |
| F20 | Протиугінна сигналізація |
| F21 | Автоматична коробка передач |
| F22 | Система управління двигуном |
| F23 | Стартер |
| F24 | Додатковий електричний обігрівач |
| F25 | Резерв |
| F26 | Резерв |
| F27 | Резерв |
| F28 | Резерв |
| F29 | Резерв |
| F30 | Резерв |
| F31 | Вакуумний насос гальмівної системи |
| F32 | Не використовується |
| F33 | Масляний насос АКП |
| F34 | Міжколісний диференціал передньої осі |
| F35 | Не використовується |
| F36 | Не використовується |
| F37 | Автономний обігрівач |
| F38 | Не використовується |
Електросхеми октавія а7
Не знайшли відповідь на своє запитання? Повну електросхему автомобіля можете завантажити тут.
