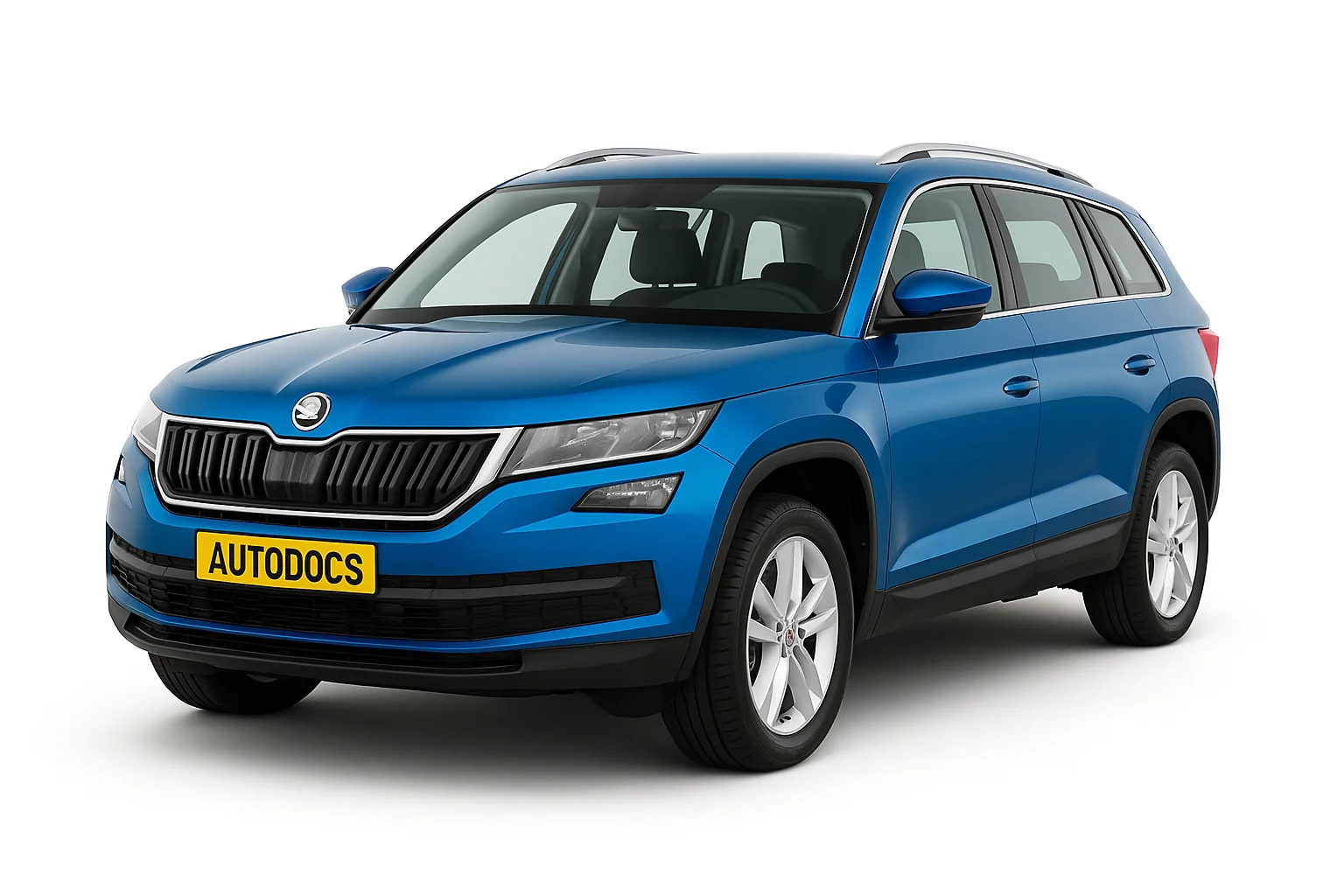

Skoda Kodiaq — належить до класу середньорозмірних кросоверів. Випускається з 2016 року. У Росії офіційні поставки почалася в 2017 році. Виробляється по теперішній час. У нашій публікації ми покажемо, де розташовані блоки із запобіжниками і реле в шкоді кодіак, надамо їхні схеми і опишемо призначення елементів, а також окремо виділимо запобіжник прикурювача. Наприкінці матеріалу прикріпимо інструкцію з експлуатації skoda kodiaq.
Звертаємо увагу, що до одного запобіжника можуть належати кілька споживачів і навпаки, до одного споживача можуть належати кілька запобіжників. Тому звіряйте призначення елементів з Вашим посібником.
Блок у салоні
Знаходиться під панеллю приладів, за ящиком для рукавичок з боку водія. Для доступу натисніть на фіксатор A. Одразу потягніть у напрямку стрілки 1, потім 2.
| № | A | Опис |
|---|---|---|
| 1 | 30 | SCR (AdBlue®) Блок керування підігріву відновника (дизель) |
| 2 | Підігрів рульового колеса | |
| 3 | Не використовується | |
| 4 | 10 | Охоронна сигналізація / Підігрів рульового колеса |
| 5 | 5 | Шина даних, діагностичний роз'єм |
| 6 | 5 | Автоматична коробка передач |
| 7 | 10 | Кліматична установка, приймач дистанційного пульта керування автономного обігрівача, обігрів заднього скла, обігрів вітрового скла, кліматична установка задньої частини салону, контроль тиску в шинах |
| 8 | 10 | Перемикач освітлення, датчик дощу, стоянкове гальмо, естетичне підсвічування, датчик охоронної сигналізації, фари, підсвічування торця дверей |
| 9 | 5 | Підрульовий перемикач, рульова колонка |
| 10 | 7,5 | Дисплей системи Infotainment |
| 11 | Освітлення зліва | |
| 12 | Інформаційно-розважальна система | |
| 13 | 25 | Переднатягувач ременя безпеки - лівий бік |
| 14 | 40 | Вентилятор кліматичної установки та обігрівача |
| 15 | 10 | Електропривод регулювання рульової колонки |
| 16 | 10 | Роз'єми USB, діагностичний роз'єм, Phonebox |
| 17 | Комбінація приладів, аварійний виклик | |
| 18 | 7,5 | Камера заднього виду |
| 19 | 7,5 | Система KESSY |
| 20 | Система SCR (AdBlue®), гальмівна система | |
| 21 | 15 | Повний привід |
| 22 | 15 | Тягово-зчіпний пристрій |
| 23 | 30 | Підйомно-зсувний люк |
| 24 | Світло праворуч | |
| 25 | 30 | Центральний замок: передні та задні двері з лівого боку, склопідіймачі зліва, ліве зовнішнє дзеркало заднього виду: обігрів, функція складання дзеркала, регулювання положення дзеркального елемента |
| 26 | 25 | Підігрів передніх сидінь |
| 27 | Освітлення салону | |
| 28 | 25 | Тягово-зчіпний пристрій |
| 29 | Не використовується | |
| 30 | 15 | Регулювання амортизаторів |
| 31 | Відкривання кришки багажного відсіку | |
| 32 | 7,5 | Система допомоги під час паркування, асистент рулювання під час паркування, асистент виїзду з паркування з контролем "сліпих зон" |
| 33 | 5 | Подушка безпеки |
| 34 | 7,5 | Кліматична установка, вимикач ліхтарів заднього ходу, дзеркала з автоматичним затемненням, підігрів сидінь, стоянкове гальмо, перемикач зовнішнього освітлення, панель перемикачів, електричний додатковий обігрівач, розетки USB |
| 35 | 10 | Діагностичний роз'єм, камера, радарний датчик |
| 36 | 10 | Світлодіодна фара - права |
| 37 | 10 | Світлодіодна фара - ліва |
| 38 | 25 | Тягово-зчіпний пристрій |
| 39 | 30 | Центральний замок: передні та задні двері з правого боку, склопідйомники праворуч, праве зовнішнє дзеркало заднього виду: обігрів, функція складання дзеркала, регулювання положення дзеркального елемента |
| 40 | 20 | Прикурювач Розетка 12 В |
| 41 | 25 | Переднатягувачі ременів безпеки - правий бік |
| 42 | 40 | Механізм блокування кришки багажного відсіку, омивач фар, омивач вітрового і заднього скла |
| 43 | 30 | Підсилювач аудіосистеми |
| 44 | 15 | Тягово-зчіпний пристрій |
| 45 | 15 | Елементи керування електрообладнання сидіння водія |
| 46 | 30 | Розетка 230 В, Інвертор |
| 47 | 15 | Склоочисник заднього скла |
| 48 | 10 | Модуль контролю руху та смуги |
| 49 | 5 | Пуск двигуна (реле стартера), вимикач педалі зчеплення |
| 50 | 30 | Контроль дверей багажного відділення |
| 51 | 25 | Підігрів заднього сидіння |
| 52 | 10 | Підігрів і вентиляція передніх сидінь |
| 53 | 30 | Обігрів заднього скла |
| Реле | ||
| Реле 645 | Реле електроживлення клеми 15 | |
| Реле 646 | Реле обігріву заднього скла | |
| Реле 646 | Реле розеток | |
За прикурювач відповідає запобіжник номер 40 на 20А.
Блок під капотом
Запобіжники та реле
Головний блок із запобіжниками і реле в моторному відсіку розташований з лівого боку. Для доступу одночасно стисніть фіксатори кришки в напрямку стрілок 1 і відкрийте кришку за стрілкою 2.
Сам блок складається з плавких вставок високої потужності і плавких запобіжників.
| № | A | Позначення |
|---|---|---|
| 1 | 25 | ESC, стоянкове гальмо |
| 2 | 40 / 60 | ESC, АБС |
| 3 | 15/30 | Система керування двигуном |
| 4 | 5 / 10 | Вентилятор радіатора, регулятор тиску палива, електричний додатковий обігрівач, система попереднього розжарювання, витратомір повітря, гальмівна система, компоненти двигуна |
| 5 | 10 | Запалювання, паливний насос, датчик рівня і температури масла, компоненти двигуна |
| 6 | 5 | Датчик тиску в гальмівній системі (вимикач на педалі) |
| 7 | 7,5 / 10 | Насос охолоджувальної рідини, заслінка відпрацьованих газів, підігрів системи вентиляції картера, компоненти двигуна |
| 8 | 10 / 15 | Лямбда-зонд, датчик NOx і фільтр сажі |
| 9 | Насос системи охолодження, запалювання, компоненти двигуна | |
| 10 | 15 / 20 | Паливний насос |
| 11 | Додатковий електричний обігрівач, обігрів вітрового скла | |
| 12 | 40 | Додатковий електричний обігрівач |
| 13 | 15 | Масляний насос АКП |
| 14 | Обігрів вітрового скла | |
| 15 | 15 | Звуковий сигнал |
| 16 | 20 | Запалювання |
| 17 | 7,5 | ESC, система управління двигуном, котушка головного реле |
| 18 | 5 | Шина даних, модуль даних АКБ |
| 19 | 30 | Склоочисник вітрового скла |
| 20 | 10 | протиугінна сигналізація |
| 21 | Автоматична коробка передач | |
| 22 | 5 | Система управління двигуном |
| 23 | 30 | Стартер |
| 24 | 40 | Додатковий електричний обігрівач |
| 25 | Не використовується | |
| 26 | Не використовується | |
| 27 | Автоматична коробка передач | |
| 28 | Не використовується | |
| Реле | ||
| R1 | Реле стартера 1 -J906- | |
| R2 | Реле стартера 2 -J907- | |
| R3 | Реле звукового сигналу -J413- | |
| R4 | Реле високої теплової потужності -J360- | |
| R5 | Головне реле -J271- (бензин) / Реле електроживлення клеми 30 -J317- (дизель) | |
| R6 | Блок автоматики управління ниткою розжарення -J179- (бензин) | |
| R7 | Реле малої теплової потужності -J359- (дизель) | |
| R8 | Реле електроживлення компонентів двигуна -J757- | |
| R11 | Реле обігріву вітрового скла | |
Силові запобіжники
| № | A | Призначення |
|---|---|---|
| 1 | 125 | Живлення для виводу 30_1 |
| 2 | 400 | Генератор із регулятором напруги |
| 3 | 80 | Блок підсилювача рульового керування |
| 4 | 80 | Живлення для виводу 30_1 |
| 5 | 50 / 80 | Блок керування вентилятором радіатора |
| 6 | 50 | Вітрове скло з підігрівом, додатковий обігрівач |
