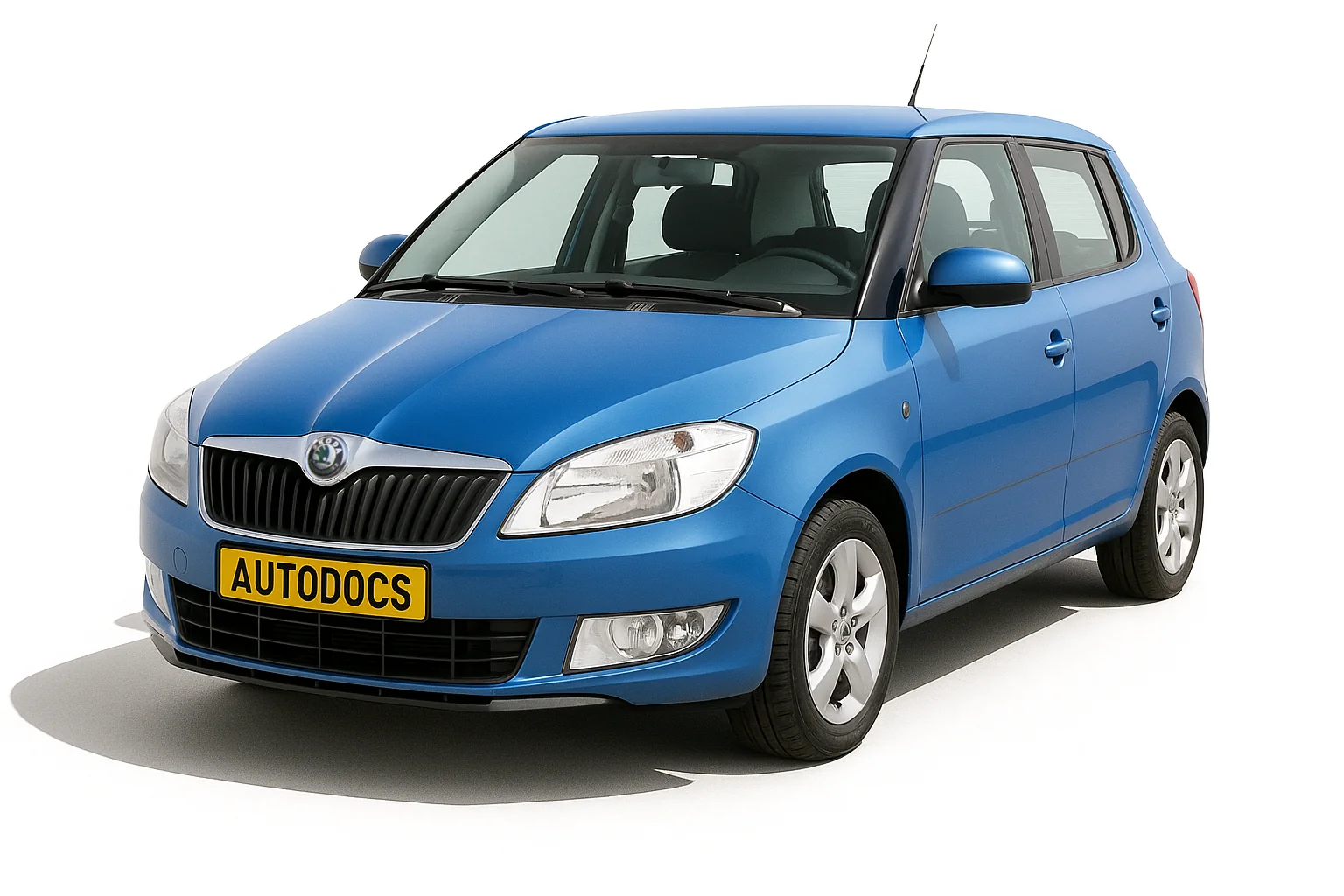

Skoda Fabia 2-го покоління (Mk2) випускалася в 2007, 2008, 2009, 2010, 2011, 2012, 2013 і 2014 році з кузовами хетчбек і універсал (Fabia Combi). Цю модель виробляли з бензиновими і дизельними двигунами об'ємами 1,2, 1,4, 1,6 і 1,9 літра. У цьому матеріалі ви знайдете опис запобіжників і реле для шкоди фабія 2 го покоління зі схемами і фотографіями блок, в яких вони розміщені. Окремо відзначимо запобіжник прикурювача і омивача.
Не та модель? Опис для 1-го покоління фабія, читайте тут, а для 3-го тут.
Зміст
Блоки в салоні
Блок запобіжників
Він розташований під кермом і закритий захисною кришкою.
Зі зворотного боку кришки має бути актуальний опис блоку для вашого автомобіля.
Праворуч у кутку буде розміщено серійний номер цього позначення. Ось 4 найбільш найпоширеніші варіанти:
- 5J0010623A - Фабія 2 з 2007 до 2010 року (дорестайлінг)
- 5J0010743 - Фабія з 2010 по 2012 рік
- 5J0010826P - Фабія з 2012 по 2015 рік
- 5J0010675 - фабія з 2007 до 2010 рік.
Відповідно й позначення може змінюватися.
| № | A | Опис |
|---|---|---|
| 1 | Не зайнято | |
| 2 | 5 | Реле ввімкнення стартера |
| 3 | 7,5 | Електроніка двигуна, блок керування електричною бортовою мережею авто, Регулятор пристрою регулювання кута нахилу фар, Діагностика інтерфейсу для інформаційної шини, Стабілізатор напруги |
| 4 | 5 | Блок керування ABS, Датчик кута відхилення рульового керування, Кнопка режиму start-stop |
| 5 | 5 | Пристрій Тempomat (у бензинових двигунів) |
| 6 | 10 | Лампа розжарювання ліхтаря заднього ходу, (у автомобілів з МКПП) |
| 7 | 5 | Блок керування двигуном, Система запалювання (в автомобілів з механічною коробкою передач), 7,5А Електроніка двигуна, важіль преселектора АКПП |
| 8 | 5 | Вимикач для педалі керування гальмівною системою, Вимикач для педалі зчеплення' Блок керування вентилятором радіатора |
| 9 | 5 | Блок керування адаптивним освітленням і регулятором кута нахилу фар, Блок керування кондиціонером, клімат-контролем, вентилятором радіатора, Блок керування парктроніком. |
| 10 | не зайнято | |
| 11 | 5 | Регулювання зовнішніх дзеркал заднього виду |
| 12 | 5 | Блок керування розпізнаванням причепа |
| 13 | 5 | Мехатроніка коробки передач з подвійним зчепленням, Блок керування автоматичною коробкою передач |
| 14 | 10 | Модуль лівої адаптивної фари, Модуль правої адаптивної фари |
| 15 | 5 | Перетворювач напруги 12 В/5 В, Навігація |
| 16 | 5 | Блок керування двигуном, Реле паливного насоса, Датчик спідометра (для авто без ABS), Блок керування паливним насосом |
| 17 | 7,5 | Ліва або права лампа розжарювання денного світла (ДХВ), Лівий або правий модуль СІД ДХВ і стоянкового вогню |
| 18 | 5 | Обігрів зовнішніх дзеркал заднього виду |
| 19 | 5 | Контакт S |
| 20 | 15 | Блок керування паливним насосом |
| 21 | 10 | Лампа ліхтаря заднього ходу в автомобілів з АКПП або протитуманні фари під час під'єднання через BCM |
| 22 | 7,5 | Комбінація приладів, Діагностичний роз'єм, Блок керування кондиціонером' Багатофункціональне рульове колесо (без системи start-stop) |
| 23 | 15 | Внутрішнє освітлення кузова, речової полиці ,Освітлення багажника |
| 24 | 5 | Блок керування електричною бортовою мережею автомобіля |
| 25 | 20 | Підігрів сидінь |
| 26 | 10 | Електродвигун склоочисника заднього скла |
| 27 | не зайнято | |
| 28 | 10 | Електроніка двигуна |
| 29 | 10 | Електроніка двигуна |
| 30 | 15 / 20 | Паливний насос для попереднього підкачування, Трансформатор високої напруги системи запалювання, Датчик положення педалі зчеплення, Реле низької теплової продуктивності, Круїз-контроль (у дизельних двигунів) |
| 31 | 10 | Лямбда-зонд |
| 32 | 15 | Регулювальний клапан тиску подачі палива |
| 33 | 15 | Блок керування двигуном |
| 34 | 20 | Вакуум-насос гальм, Блок керування двигуном, Електроніка двигуна |
| 35 | 5 | Лампа освітлення регулятора кута нахилу фар |
| 36 | 15 | Дальнє світло |
| 37 | 7,5 | Лампа заднього протитуманного ліхтаря зліва, Сигналізатор увімкнення заднього протитуманного ліхтаря |
| 38 | 10 | Протитуманні фари |
| 39 | 30 | Вентилятор для впуску свіжого повітря |
| 40 | 15 | Вимикач склоочисника заднього скла, Нагрівальний резистор омивача лобового скла |
| 41 | не зайнято | |
| 42 | 25 | Заднє скло, що обігрівається |
| 43 | 20 | Звукові сигнали |
| 44 | 20 | Електродвигун склоочисників |
| 45 | 10 | Двигун системи замків з центральним керуванням у кришці багажника (Центральний замок) |
| 46 | 15 | Пристрій протиугінної сигналізації (у системи start-stop) |
| 47 | 15 | Прикурювач, розетка 12 В |
| 48 | 15 | Блок керування пристроєм ABS |
| 49 | 15 | Покажчик повороту |
| 50 | 10 | Автомобільний радіоприймач, навігація |
| 51 | 25 | Блок керування дверей водія, Блок керування задніх лівих дверей |
| 52 | 25 | Блок керування дверей переднього пасажира, Блок керування задніх правих дверей |
| 53 | 25 | Блок керування зсувним дахом |
| 54 | 15 | Пристрій протиугінної сигналізації (без системи start-stop) |
| 55 | 30 | Мехатроніка коробки передач із подвійним зчепленням коробки передач |
| 56 | 25 | Реле очисної установки фар |
| 57 | 15 | Лампа розжарювання ближнього світла і фара, ліва сторона |
| 58 | 15 | Лампа для ближнього світла та повороту фар, права сторона |
За прикурювач відповідає запобіжник номер 47 на 15А. А за очищувач номер 10 або 40.
Блок реле
Розташований у торці панелі приладів за лівою кришкою.
| № | Опис |
|---|---|
| R1 | резерв |
| R2 | реле обігріву вітрового скла (залежно від комплектації) |
| R3 | реле блокування стартера |
| R4 | реле подачі палива по напірній магістралі |
| R5 | реле електроживлення |
| R6 | резерв |
| R7 | реле передніх габаритних вогнів |
| R8 | реле паливного насоса |
| R9 | реле кліматичної установки |
| R10 | реле контакту "X" |
| R11 | резерв |
| R12 | резерв |
| R13 | резерв |
| R14 | резерв |
| R15 | резерв |
Блок під капотом
Монтажний блок із запобіжниками і плавкими вставками знаходиться в кришці на акумуляторній батареї.
Варіант 1
| № | A | Призначення |
|---|---|---|
| 1 | 175 | Генератор |
| 2 | Не зайнято | |
| 3 | 80 | Внутрішній простір |
| 4 | 60 | Додатковий електричний обігрів |
| 5 | 40 | Внутрішній простір |
| 6 | 50 | Вентилятор системи охолодження, свічки розжарювання |
| 7 | 50 | Електричне рульове управління |
| 8 | 25 | ABS, ESP, ASR |
| 9 | 30 | Вентилятор системи охолодження |
| 10 | 5 | Вентилятор системи охолодження |
| 11 | 40 | ABS, ESP, ASR |
| 12 | 5 | Центральний блок управління |
| 13 | 5 | Автоматична коробка передач, 40А Додатковий обігрів |
Варіант 2
| № | A | Опис |
|---|---|---|
| 1 | 175 | Генератор |
| 2 | 80 | Блок керування електрообладнанням |
| 3 | 60 | Додатковий обігрівач |
| 4 | 40 | Гідро - електронний блок ABS |
| 5 | 50 | Блок керування підсилювача рульового керування |
| 6 | 50 | Свічки розжарювання |
| 7 | 5 | Автоматична коробка передач |
| 8 | 40 | Блок керування електрообладнанням |
| 9 | 30 | Вентилятор системи охолодження |
| 10 | 5 | Кондиціонер |
| 11 | 30 | Вентилятор системи охолодження |
| 12 | 25 | Гідро - електронний блок ABS |
