Шкода фаворит (форман) – запобіжники та реле

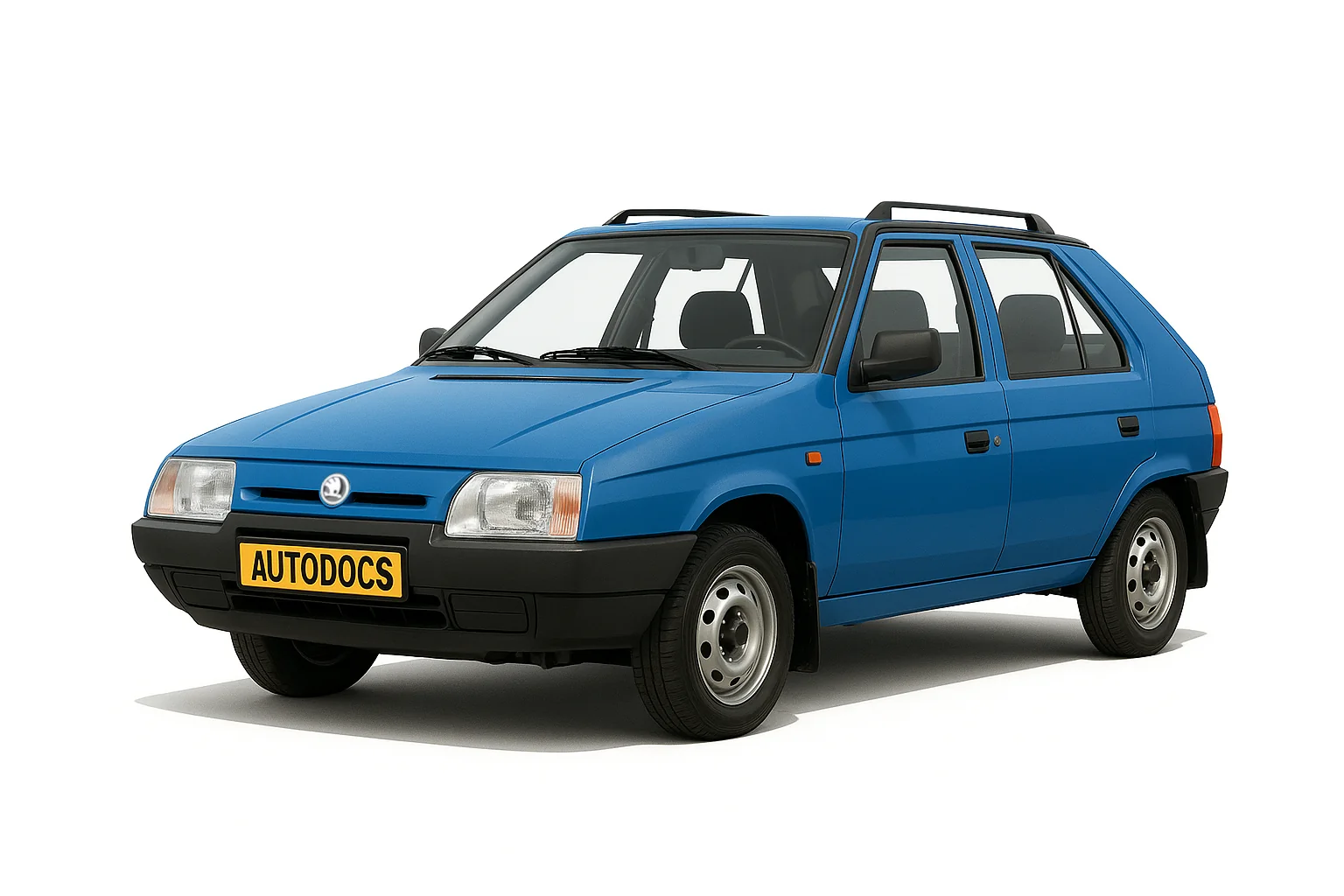

Skoda Favorit випускалася в 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994 і 1995 роках з кузовами хетчбек, 5-ти дверний універсал ( Skoda Forman ) і 2-х. У цій статті ми покажемо розташування блоку із запобіжника та реле в шкоді лідер (форман) зі схемою та описом призначення її елементів.

Блок у салоні

Блок із запобіжниками та реле знаходиться під панеллю приладів, з боку пасажира та закритий кришкою.

Викрутивши кріплення, ви побачите сам блок. На ньому також буде нанесено позначення запобіжників.

Загальна схема блоку

Опис схеми

1. Плавкі запобіжники
2. Реле задніх протитуманних ліхтарів
3. Реле передніх протитуманних ліхтарів
4. Реле ближнього світла фар
5. Резервне реле
6. Реле переривника очищувача переднього скла
7. Реле обігрівача заднього скла
8. Реле далекого світла фар
9. Реле плавких запобіжників 5,6,7 згідно специфіки автомобіля
10. Блок клем
11. Діод

Призначення запобіжників

Варіант 1

1. 15А – Гніздо ремонтного ліхтарика, ліхтарі внутрішнього освітлення, стоп-сигнал, звуковий сигнал, аварійні стоп сигнали
2. 7,5А/15А – Мотори очисників переднього та заднього скла мотори обивателів, ліхтарі заднього ходу, карбюратор
3. 7,5А – Покажчики повороту, освітлення приладової панелі та контрольні лампи
4. 15А – Мотор вентилятора радіатора
5. 15А – Обігрівач заднього скла
6. 15А – Мотор нагнітувача обігрівача
7. 7,5А – Ліві габаритні ліхтарі, підсвічування номерного знаку
8. 7,5А - Праві габаритні ліхтарі
9. 7,5А – Ближнє світло лівої фари
10. 7,5А – Ближнє світло правої фари
11. 15А – Передні та задні протитуманні ліхтарі
12. 7,5А – Далеке світло правої фари
13. 7,5А – Далеке світло лівої фари
14. 15А – Запасний

Варіант 2

1. 15А – Запасний
2. 15А – Обігрівач заднього скла
3. 7,5А – Далеке світло лівої фари та контрольна лампа
4. 7,5А – Далеке світло правої фари
5. 15А – Мотори очисників переднього та заднього скла та ліхтарі заднього ходу
6. 15А – Система попередження про низький рівень гальмівної рідини, вимикач аварійних сигналів, вимикач обігрівача заднього скла, панель приладів, система попередження ременів безпеки, цифровий годинник
7. 15А – Мотор вентилятора радіатора та карбюратор
8. 15А – Мотор нагнітувача обігрівача
9. 15А – Вимикач аварійних сигналів, вимикач ближнього світла фар. стоп-сигнал, ліхтар внутрішнього освітлення та панель приладів
10. 7,5А – Задні протитуманні ліхтарі та контрольна лампа
11. 7,5А – Ліва передня протитуманна фара та контрольна лампа
12. 7,5А – Права передня протитуманна фара
13. 7,5А – Ближнє світло лівої фари
14. 7,5А – Ближнє світло правої фари та контрольна лампа
15. 7,5А – Ліві габаритні ліхтарі та підсвічування перемикачів
16. 7,5А – Праві габаритні ліхтарі та освітлення приладової панелі
