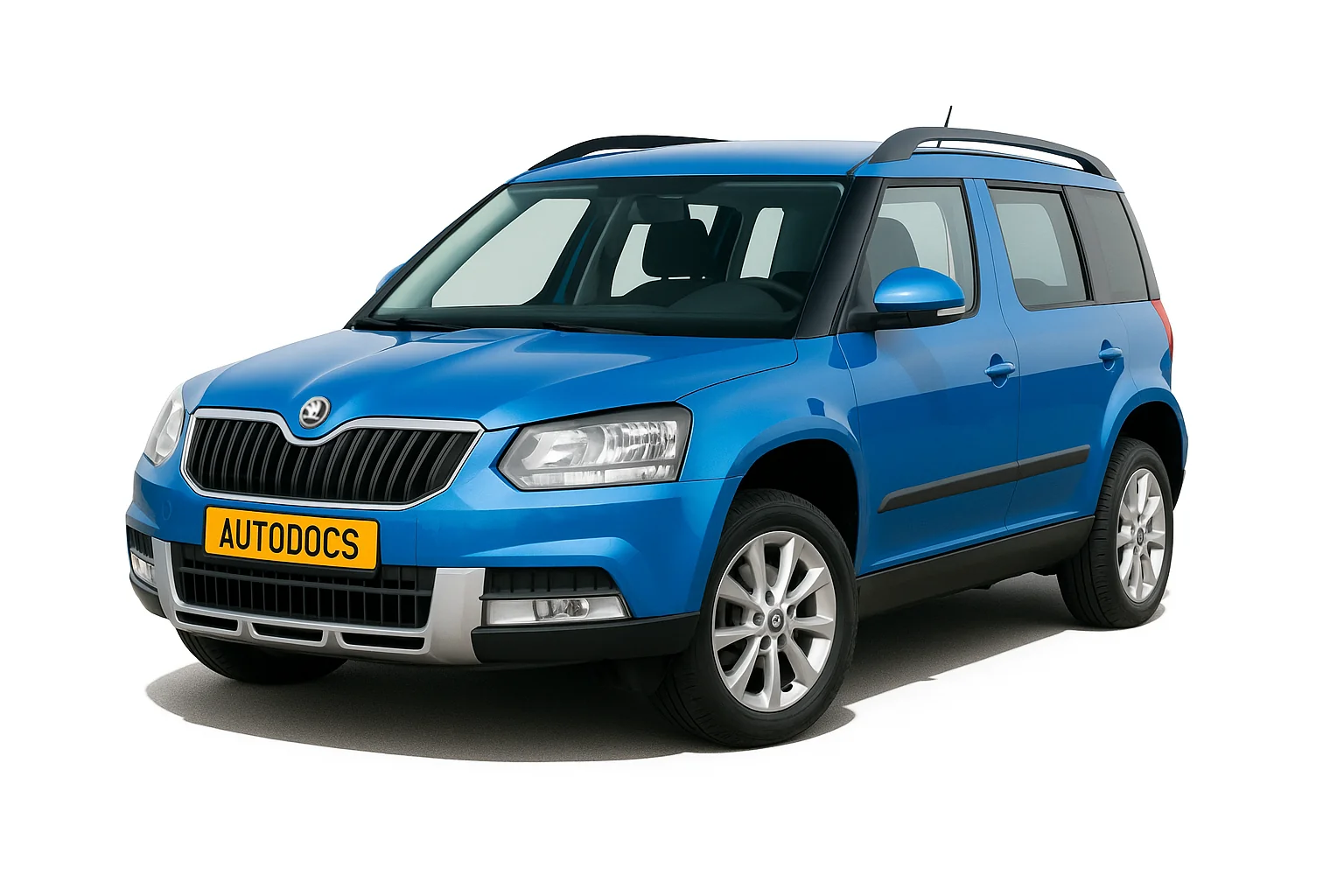

Skoda Yeti – компактний кросовер. Роки випуску: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. За цей час автомобіль пройшов рестайлінг. А вже у 2019 році було показано концепт другого покоління Yeti. У даній публікації буде представлено опис блоків запобіжників та реле в Шкода Йєті з фотографіями та схемами блоків, в яких вони розташовані. Виділимо запобіжник прикурювача та запропонуємо для скачування інструкцію з експлуатації.
Кількість елементів у блоках, а також їх призначення може відрізнятись і залежить від року випуску та комплектації конкретного автомобіля. У разі ускладнення зверніться до найближчого дилера Шкода за отриманням офіційної інформації.
Зміст
Блоки в салоні
Блок запобіжників
Головний блок із запобіжниками знаходиться в торці панелі приладів, з боку водія.
Фото – приклад
У деяких моделях на зворотному боці захисної кришки приклеєно схему з актуальним призначенням запобіжників.
Опис схеми
Варіант 1
| 1 | (10A) Обігрів системи вентиляції коробки передач (дизельний двигун) Блок керування автоматичною коробкою передач DQ200 |
| 2 | (20A) Блок керування електроустаткуванням причепа |
| 3 | (15A) Блок керування електроустаткуванням причепа |
| 4 | (5A) Панель приладів, рукоятка перемикача склоочисників, важіль перемикання покажчиків повороту |
| 5 | (40A) Вентилятор обігрівача, вентилятор системи охолодження, кондиціонер, Сlimatronic |
| 6 | (15A) Очищувач заднього скла |
| 7 | (5A) Телефон |
| 8 | (15A) Блок керування електроустаткуванням причепа |
| 9 | (10A) Багатофункціональний блок керування |
| 10 | (10A) Датчик дощу, перемикач світла, центральний штекер для приєднання діагностичного стенду |
| 11 | (10A) Ліва фара |
| 12 | (10A) Права фара |
| 13 | (15A) Аудіосистема / навігаційна система |
| 14 | (5) Тягово – зчіпний пристрій |
| 15 | (5A) Вимикач освітлення |
| 16 | (5A) Обігрівачі форсунок омивача лобового скла |
| 17 | (5A) Коректор фар |
| 18 | (10A) Центральний штекер для приєднання діагностичного стенда, блок керування двигуном, гальмівний сенсор |
| 19 | (5A) Блок керування ABS, ESP, вимикач контролю тиску повітря в шинах, блок керування обладнанням для полегшення стоянки, вимикач режиму Offroad, кнопка пуску та зупинки |
| 20 | (5A) Система SRS, Вимикач та блок управління системою Airbag |
| 21 | (5A) WIV, ліхтар заднього ходу, темрява дзеркал, датчик тиску, підготовка для телефону, витратомір повітря |
| 22 | (5A) Панель приладів, блок керування електромеханічним підсилювачем рульового приводу, Haldex |
| 23 | (15A) Система замків з центральним керуванням та кришка багажника |
| 24 | (30A) Склопідйомник вікон ззаду |
| 25 | (25A/30A) Обігрів заднього скла, незалежний додатковий обігрівач та вентиляція |
| 26 | (20A) Роз'єм живлення додаткового обладнання (багажник) |
| 27 | (30A) Електрокерований зсувний і відкидний сонячний люк у даху автомобіля, електрокерована сонцезахисна шторка |
| 28 | (15A) Реле паливного насоса, блок керування паливним насосом, клапанні форсунки |
| 29 | (30A) Склопідйомник вікон попереду |
| 30 | (20A) Прикурювачі, передній та задній |
| 31 | (20A) Система омивача/очисника фар |
| 32 | (20A) Підігрівач сидінь |
| 33 | (7,5) Нагрівач, Сlimatic, Сlimatronic |
| 34 | (5A) Протиугінна система |
| 35 | (10A) Управління трансмісією |
| 36 | (5A) Аудіосистема |
Варіант 2
- Нагрівальний елемент сапуна КП (дизельний двигун), Автоматична коробка передач
- Тягово-зчіпний пристрій - лівий ліхтар
- Електрична розетка тягово-зчіпного пристрою
- Комбінація приладів, підважні важелі, камера
- Вентилятор системи опалення, вентилятор радіатора, кліматична установка, Climatronic
- Склоочисник заднього скла
- Аварійний виклик
- Тягово-зчіпний пристрій - правий ліхтар
- Плафони освітлення салону, задній протитуманний ліхтар
- Датчик дощу, перемикач освітлення, діагностичний роз'єм
- Фари - ліва сторона
- Фари - права сторона
- Головний пристрій
- Центральна система керування, система керування двигуна
- Перемикач освітлення
- Повний привід
- KESSY, блокування рульового керування
- Діагностичний роз'єм, система керування двигуна, датчики гальмівної системи, повний привід, система СТАРТ-СТОП
- ABS, ESC, вимикач індикатора контролю тиску в шинах, асистент паркувальний, вимикач режиму OFF ROAD, клавіша системи СТАРТ-СТОП
- Подушка безпеки
- Гнучкий інтервал техобслуговування — WIV, ліхтар заднього ходу, дзеркало заднього виду, що затемнюється, датчики тиску, комплект
для підключення телефону, масовий витратомір повітря, коректор фар і регулятор нахилу фар - Комбінація приладів, електромеханічний підсилювач рульового керування, шина даних
- Центральний замок, кришка багажного відсіку
- Електричні склопідйомники - задні двері
- Обігрів заднього скла, автономний обігрівач та вентилятор
- Розетка в багажному відсіку
- Електропривод підйомно-зсувного люка, електропривод сонцезахисної шторки
- Паливний насос, форсунки, підігрів AdBlue®
- Електричні склопідйомники - передні двері, зовнішні дзеркала заднього виду - обігрів, функція складання, регулювання положення дзеркальних елементів
- Розетка 12 В - передня та задня (прикурювач)
- омивач фар
- Передні сидіння з підігрівом
- Обігрівач, кліматична установка, Climatronic, дистанційне керування автономного обігрівача
- Протиугінна сигналізація, резервна сирена
- Автоматична коробка передач
- Тягово-зчіпний пристрій
В обох випадках за прикурювач відповідає запобіжник номер 30.
Блок реле
Він розташований під самою панеллю приладів за блоком із запобіжниками.
Загальна схема
Призначення
| 1 | Реле основних ланцюгів запалювання |
| 2 | Реле обігрівача заднього скла |
| 3 | |
| 4 | Реле паливного насосу |
| 5 | Реле допоміжних ланцюгів запалювання |
| F1 | (30A) Електропривод сидіння |
Блок під капотом
Він знаходиться з лівого боку моторного відсіку за захисною кришкою. Сам блок складається із 2 частин. Відділ плавких вставок високої потужності і відділ запобіжників, в якому розташовані деякі реле, на приклад реле системи управління двигуном.
Схема
Позначення
Варіант 1
| 1 | Не використовується |
| 2 | (30A) Коробка передач DSG |
| 3 | (5A) Багатофункціональний блок керування, Вимірювальна лінія |
| 4 | (20A) Система ABS/ESP |
| 5 | (15A) Коробка передач DSG |
| 6 | (5A) Панель приладів, рукоятка перемикача склоочисників та важіль перемикання покажчиків повороту |
| 7 | (40A) Основні ланцюги запалювання |
| 8 | (15A) Радіоприймач |
| 9 | (5A) Телефон |
| 10 | (5A/ 10A) Управління двигуном, Живлення котушки реле блоку управління двигуном |
| 11 | (20A/ 30A) Додатковий обігрівач |
| 12 | (5A) Блок діагностики |
| 13 | (15A/ 30A) Керування двигуном |
| 14 | (20A) Управління двигуном, Запалювання |
| 15 | (5A/10A) Лямбда-зонд, реле паливного насоса реле свічок розжарювання |
| 16 | (30A) Центральний блок керування електричною бортовою мережею, права основна фара, правий задній групований світловий прилад |
| 17 | (15A) Звуковий сигнал |
| 18 | (30A) Підсилювач цифрового процесора для обробки звуку |
| 19 | (30A) Очищувач лобового скла |
| 20 | (10A/ 15A/ 20A) Регулювальний клапан тиску палива |
| 21 | (10A/15A/20A) Лямбда-зонд |
| 22 | (5A) Вимикач для педалі зчеплення, вимикач для педалі керування гальмівною системою |
| 23 | (5A/ 10A/ 15A) Насос охолоджувальної рідини магнітний клапан для обмеження тиску наддуву, що перемикає клапан охолоджувача паливного насоса високого тиску |
| 24 | (10A) Фільтр з активованим вугіллям, клапан для рециркуляції ОГ |
| 25 | (40A) Система ABS/ESP |
| 26 | (30A) Багатофункціональний блок керування |
| 27 | (50A) Свічки розжарювання, до пускового нагрівання |
| 28 | (50A) Обігрівач лобового скла |
| 29 | (50A) Електроживлення салону |
| 30 | (50A) Затискач Х |
Варіант 2
- Не використовується
- Автоматична коробка передач, керування системою AdBlue
- Модуль даних АКБ
- ABS
- Автоматична коробка передач
- Не використовується
- Живлення клеми 15, стартер
- Головний пристрій, комбінація приладів, телефон
- Не використовується
- Система керування двигуна
- Автономний обігрівач та вентиляція
- Шина даних
- Система керування двигуна
- Запалювання
- Лямбда-зонд, паливний насос, система попереднього розжарювання
- Права фара, правий задній ліхтар
- Звуковий сигнал
- Підсилювач аудіосистеми
- Склоочисник вітрового скла
- Регулятор тиску палива, ТНВД
- Лямбда-зонд
- Вимикач педалі зчеплення, вимикач педалі гальма
- Насос системи охолодження, клапан обмежувача тиску наддуву, клапан радіатора, що перемикає, паливний насос
- Адсорбер, клапан рециркуляції відпрацьованих газів, вентилятор радіатора
- ABS
- Ліва фара, лівий задній ліхтар
- Система попереднього розжарювання
- Обігрів вітрового скла
- Подача електроживлення на внутрішній блок запобіжників (запобіжники № 24, 27 31, 32), електропривод регулювання
сидінь - Клема X
Інструкція Шкода Єті
Залишились питання? Вивчіть посібник з обслуговування та експлуатації skoda yeti: “ завантажити ” або задавайте їх у коментарях, і ми постараємося допомогти.
