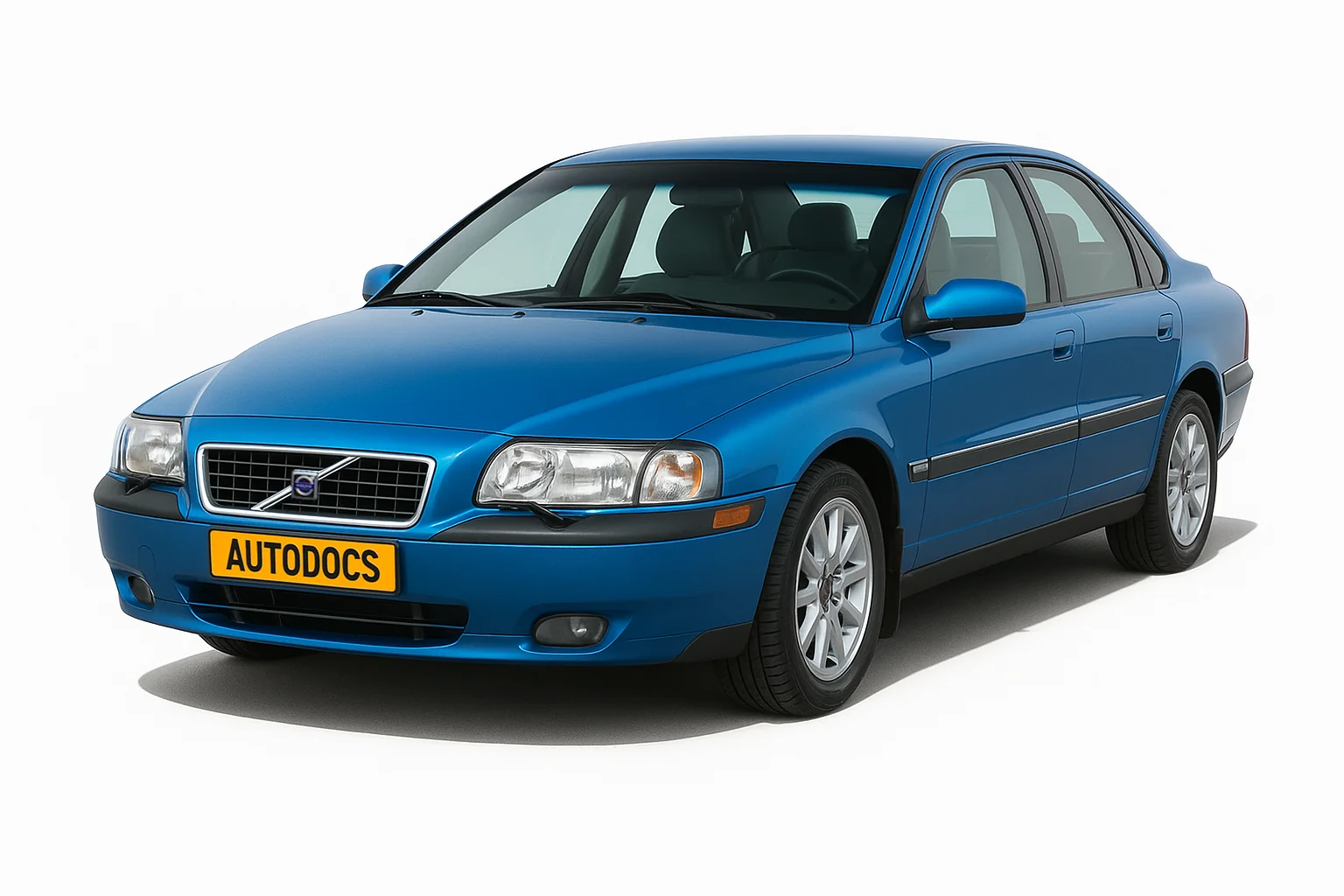

Volvo S80 першого покоління в кузові седан випускалася з 1998 по 2006 рік. Роки виробництва: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006. За цей період модель пройшла плановий рестайлінг. У даному керівництві ви знайдете повний опис запобіжників і реле Volvo S80: схеми розташування блоків, наочні фотографії виконання, а також точне місцезнаходження монтажних блоків в автомобілі. Окремо розглянемо запобіжник прикурювача Volvo S80, його номінал та заміну.
Призначення запобіжників і реле може відрізнятися від представленого і залежить від року випуску, регіону поставки та рівня електричного оснащення Вашого автомобіля.
Зміст
Блоки в салоні
Блок запобіжників
У лівому торці приладової панелі за захисною кришкою кришкою знаходиться перший блок із запобіжниками.
Звіряйте призначення елементів зі своїми схемами на кришці блоків.
| № | A | Позначення |
|---|---|---|
| F1 | 10 | Ліва фара — ближнє світло |
| F2 | 10 | Права фара – ближнє світло |
| F3 | 15 | Реле ближнього світла фар / Протитуманні фари |
| F4 | 20 | Реле дальнього світла фар |
| 30 | Електропривід сидіння — з боку водія | |
| F5 | 30 | Електропривід сидіння — з боку водія / Електропривід сидіння пасажира |
| F6 | 30 | Електропривід сидіння пасажира |
| F7 | 15 | Підігрівач переднього сидіння – лівого |
| 5 | Реле 1 допоміжних кіл запалювання, багатофункціональний блок управління 1, система SRS, система контролю не пристебнутих ременів безпеки (^01/99) | |
| F8 | 15 | Підігрівач переднього сидіння – правого |
| 25 | Підігрівач передніх сидінь | |
| F9 | 5 | Система ABS, блок системи контролю положення рульового колеса |
| F10 | 15 | Ліва фара — дальнє світло |
| F11 | 15 | Права фара – дальнє світло |
| F12 | 15 | Система мийника/ очищувача фар, коректор фар |
| F13 | 20 | Прикурювач/ роз'єм зарядки |
| F14 | 5 | Електропривід сидіння – з боку пасажира, система SRS, система контролю не пристебнутих ременів безпеки |
| F15 | 5 | Аудіосистема, навігаційна система |
| F16 | 20 | Аудіосистема |
| F17 | 30 | Підсилювач вихідного сигналу аудіосистеми |
| F18 | 15 | Протитуманні фары |
| 10 | Телефон, навігаційна система | |
| F19 | 10 | Система навігації |
| F20 | 5/15 | Додаткове обладнання |
| F21 | 10 | Автоматична коробка передач |
| F22 | 20 | Покажчики поворотів/ аварійна сигналізація |
| 5 | Перемикачі на рульовому колесі – управління телефоном /системою підтримання швидкості | |
| F23 | 5 | Блок управління кондиціонером/ блок управління опалювачем, комбінований перемикач-освітлення, діагностичний роз'єм, перемикачі на рульовому колесі |
| F24 | 10 | Електронний блок управління кондиціонером/ опалювачем, додатковий опалювач, електропривід сидіння- з боку водія, комбінація приладів |
| F25 | 10 | Замок запалювання, багатофункціональний блок управління 1 |
| F26 | 30 | Блок управління електродвигуном вентилятора кондиціонера/ опалювача |
| F27 | 15 | Центральний замок, індикатори відкритої або неплотно закритої двері, електропривід/ підігрівач дзеркал заднього виду на дверях, електропривід стеклопідйомників, лампи освітлення в дзеркалах дверей |
| F28 | 10 | Багатофункціональний блок управління 3, лампи освітлення салону, косметичне дзеркальце |
| F29 | 10 | Телефон |
| 5 | Звуковий сигнал протиугонної системи | |
| F30 | 10 | Лампи переднього лівого габариту, заднього лівого габариту, лампа бокового лівого габариту |
| F31 | 10 | Передні/ задні габарити (прав.), лампа бокового правого габариту, лампи підсвітки номерного знака |
| F32 | 10 | Багатофункціональний блок управління 1, лампи освітлення салону, косметичне дзеркальце |
| F33 | 15 | Паливний насос |
| F34 | 15 | Люк |
| F35 | 25 | Передня ліва сторона – центральний замок, електропривід стеклопідйомника, електропривід дзеркал заднього виду на двері, індикатори відкритих або неплотно закритих дверей |
| F36 | 25 | Передня права сторона-центральний замок, електропривід стеклопідйомника, електропривід дзеркала заднього виду на двері, індикатори відкритих або неплотно закритих дверей |
| F37 | 30 | Електродвигуни задніх стеклопідйомників, блокування дверей від випадкового відкриття – задня дверь |
| F38 | 5 | Звуковий сигнал протиугонної системи |
За роботу прикурювача відповідає запобіжник номер 13.
Блок реле
Даний блок встановлений під панеллю в ранніх моделях Вольво s80. Також відомий як центральний електронний модуль CEM. Виглядає приблизно ось так:
| № | Розшифровка |
|---|---|
| 1 | — |
| 2 | Допоміжні кола запалювання |
| 3 | Основні кола запалювання |
| 4 | — |
| 5 | — |
| 6 | Електропривід стеклопідйомника — закриття, ліва задня дверь |
| 7 | Електропривід стеклопідйомника — відкриття, ліва задня дверь |
| 8 | Відключення електродвигунів задніх стеклопідйомників, блокування дверей від випадкового відкриття — задні двері |
| 9 | Дальнє світло фар |
| 10 | Габаритні лампи |
| 11 | Система освітлення в денний час |
| 12 | ближнє світло фар |
| 13 | Реле електроприводу стеклопідйомника — закриття, права задня дверь |
| 14 | Реле електроприводу стеклопідйомника — відкриття, права задня дверь |
| 15 | Реле 2 допоміжних кіл запалювання |
| 16 | Система управління трансмісією |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Телематика |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | Протитуманні фари |
| 28 | Реле бензонасоса |
| 29 | — |
| 30 | Реле системи контролю витоку палива |
| 31 | Перемичка — ліві покажчики повороту |
| 32 | Перемичка — праві покажчики повороту |
| 33 | — |
| 34 | Перемичка — ближнє світло фар |
| 35 | — |
Блок під капотом
У лівій частині моторного відсіку, поруч зі стійкою знаходиться блок з запобіжниками та реле. Можливо кілька варіантів виконання даного блоку.
Варіант 1
| № | A | Опис |
|---|---|---|
| F1 | 60 | Свічки розжарювання |
| F2 | 60 | F16(1998), блок запобіжників/реле-приладову панель 1 (F32-38), реле передніх/задніх габаритів |
| F3 | 60 | F9-10, блок запобіжників/реле-приладову панель 1(F3-6 і F16-19), реле основних кіл запалювання, реле 2 допоміжних кіл запалювання |
| F4 | 60 | F11-13, блок запобіжників/реле-приладову панель 1 (F20-28) |
| F5 | — | |
| F6 | — | |
| F7 | 60 | F17-18, блок управління електродвигуном вентилятора системи охолодження |
| F8 | Не використовується (1998) | |
| F9 | 20 | Реле дальнього світла фар |
| F10 | 15 | Реле ближнього світла фар |
| F11 | 5 | Стоп-сигнали |
| F12 | 25 | Очищувач лобового скла |
| F13 | 15 | Система мийника/очищувача фар, реле насоса мийника лобового скла |
| F14 | — | |
| F15 | Не використовується (1998) | |
| F16 | 15 | Звуковий сигнал (1998) |
| F17 | 25 | Додатковий опалювач |
| F18 | 25 | Додаткове обладнання |
| F19 | 30 | Антиблокувальна система гальм (ABS) |
| F20 | 30 | Антиблокувальна система гальм (ABS) |
| F21 | 25 | Стартер |
| F22 | 5 | Електронний блок управління двигуном (ECM), реле системи управління двигуном |
| F23 | Не використовується (1998) | |
| F24 | 20 | Датчик положення педалі акселератора, електронний блок управління КПП (1998), кондиціонер |
| F25 | 20 | Управління двигуном, свічки розжарювання, система кондиціонування, нагрівач охолоджуючої рідини (Дизель), обігрівач системи вентиляції картера двигуна (Дизель) |
| F26 | 15 | Управління двигуном |
| F27 | 20 | Підігрівані кисневі датчики |
| F28 | 15 | Система управління двигуном, обігрівач системи вентиляції картера двигуна (Дизель) |
| F29 | 10 | Блок управління дросельною заслінкою |
| Реле | ||
| 1 | Реле електромагнітної муфти компресора кондиціонера | |
| 2 | — | |
| 3 | — | |
| 4 | Реле звукового сигналу | |
| 5 | Реле електродвигуна очищувача лобового скла | |
| 6 | — | |
| 7 | — | |
| 8 | Реле переривчастого режиму роботи очищувача лобового скла | |
| 9 | Реле 1 нагрівача охолоджуючої рідини (Дизель) | |
| 10 | Реле 2 нагрівача охолоджуючої рідини (Дизель) | |
| 11 | Реле насоса мийника лобового скла | |
| 12 | — | |
| 13 | — | |
| 14 | — | |
| 15 | — | |
| 16 | Реле свічок розжарювання | |
| 17 | — | |
| 18 | — | |
| 19 | Реле системи управління двигуном | |
| 20 | — | |
| 21 | — | |
| 22 | — | |
| 23 | Реле стартера | |
Варіант 2
| № | A | Призначення |
|---|---|---|
| F1 | 25 | Додатковий опалювач |
| F2 | 15 | Додаткове обладнання |
| F3 | — | |
| F4 | 20 | Підігрівані кисневі датчики |
| F5 | 15 | Система керування двигуном (бензин) |
| F6 | 15 | Керування двигуном |
| F7 | 10 | Блок керування дросельною заслінкою |
| F8 | 10 | Датчик положення педалі акселератора, система кондиціювання |
| F9 | 15 | Звуковий сигнал |
| F10 | 10 | Реле електродвигуна насоса омивача заднього скла |
| F11 | 20 | Керування двигуном, свічки накалювання, система кондиціювання, нагрівач охолоджуючої рідини (Дизель), обігрівач системи вентиляції картера двигуна |
| F12 | 5 | Стоп-сигнали |
| F13 | 25 | Очисник лобового скла |
| F14 | 30 | Антиблокувальна система гальм / динамічна система курсової стійкості та протибуксувальна система |
| F15 | — | |
| F16 | 15 | Система омивача / очисника фар, реле насоса омивача лобового скла |
| F17 | 15 | Фари — ближнє світло (S80 ^04/00) |
| F18 | 20 | Фари — дальнє світло (S80^04/00) |
| F19 | 30 | Антиблокувальна система гальм / динамічна система курсової стійкості та протибуксувальна система |
| F20 | 30 | Реле 2 нагрівача охолоджуючої рідини — дизель |
| F21 | 30 | Реле 1 нагрівача охолоджуючої рідини — дизель |
| F22 | 25 | Реле стартера |
| F23 | 5 | Реле системи керування двигуном, електронний блок керування двигуном (ECM) |
| F24 | — |
| № | Призначення |
|---|---|
| 1 | Реле 1 нагрівача охолоджуючої рідини (Дизель) |
| 2 | Реле системи керування двигуном |
| 3 | Реле свічок накалювання |
| 4 | Реле стартера |
| 5 | Реле переривчастого режиму роботи очисника лобового скла |
| 6 | Реле двокомпонентної системи паливоподачі Bi-fuel |
| 7 | Реле 2 нагрівача охолоджуючої рідини (Дизель) |
| 8 | Реле електромагнітної муфти компресора кондиціонера |
| 9 | Реле звукового сигнала |
| 10 | Реле насоса омивача лобового скла |
| 11 | Реле електродвигуна очисника лобового скла |
| 12 | Реле електродвигуна насоса омивача заднього скла |
Блок у багажнику
У багажному відсіку, зліва за захистом салону, встановлюється ще один блок з запобіжниками та реле. Для доступу треба повернути держатель.
Сам блок виглядатиме приблизно ось так.
| № | A | Призначення |
|---|---|---|
| F1 | (10A) Багатофункціональний блок керування 2, внутрішнє освітлення-підсвітка багажного відділення^80) | |
| F2 | (10A) Задні протитуманні вогні | |
| F3 | (15A) Стоп-сигнали | |
| F4 | (10A) Вогні заднього ходу | |
| F5 | Не використовується (^01/99) | |
| F6 | (10A) Замок кришки багажника / задніх дверей | |
| F7 | (10А/15А) Підголовники заднього сидіння^80), роз'єм живлення додаткового обладнання у багажному відділенні | |
| F8 | (15А) Центральний замок- задні двері, лючок / кришка паливозаливної горловини | |
| F9 | (20А) Роз'єм електрообладнання причепа | |
| F10 | (10А) Аудіосистема, навігаційна система | |
| F11 | (15А) Додаткове обладнання | |
| F12 | не використовується (S80) | |
| F13 | не використовується (S80) | |
| F14 | — | |
| F15 | Не використовується (^01/99) | |
| F16 | Не використовується (^01/99) | |
| F17 | — | |
| F18 | — | |
| Реле | ||
| 1 | — | |
| 2 | — | |
| 3 | — | |
| 4 | Електродвигун очисника заднього скла | |
| 5 | — | |
| 6 | — | |
| 7 | Реле приводу відкривання кришки багажника / задніх дверей) | |
| 8 | Реле приводу відкривання кришки багажника / задніх дверей^80), реле приводу замка кришки багажника/ задніх дверей (V70) | |
| 9 | Реле приводу замка паливозаливної горловини — відкриття | |
| 10 | Реле приводу кришки/ лючка паливозаливної горловини — закриття | |
| 11 | Реле центрального замка правої задньої двері – розблокування | |
| 12 | Реле центрального замка правої задньої двері – блокування | |
| 13 | Реле приводу підголовників — задніх | |
| 14 | Реле електродвигуна очисника заднього скла | |
| 15 | — | |
| 16 | — | |
| 17 | — | |
| 18 | — | |
| 19 | Перемичка — стоп-сигнали | |
| 20 | Перемичка — задні габарити | |
| 21 | Перемичка — задні габарити | |
| 22 | Перемичка – роз'єм живлення додаткового обладнання у багажному відділенні^0) | |
| 23 | Перемичка – протитуманні вогні | |
| 24 | — | |
| 25 | Реле задніх протитуманних вогнів-причіп | |
| 26 | Реле задніх протитуманних вогнів | |
| 27 | Реле стоп-сигналів | |
| 28 | Реле вогнів заднього ходу | |
| 29 | Реле центрального замка, задн. – подвійне блокування | |
| 30 | Реле центрального замка лівої задньої двері – розблокування | |
| 31 | Реле центрального замка лівої задньої двері – блокування | |
| 32 | — | |
| 33 | — | |
| 34 | Реле обігрівача заднього скла | |
| 35 | — | |
| 36 | Реле живлення роз'єму електрообладнання причепа | |
Поруч з акумуляторною батареєю може встановлюватися ще один блок з запобіжниками високої потужності.
Електричні схеми
Детальний каталог електричних схем Volvo S80
