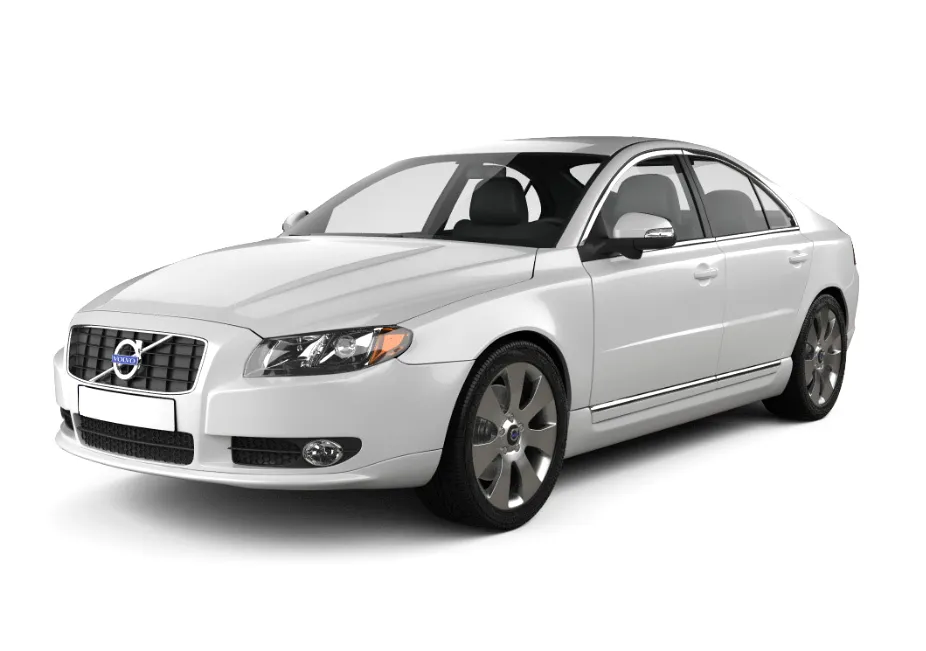

Volvo S80 первого поколения в кузове седан выпускалась с 1998 по 2006 год. Годы производства: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006. За этот период модель прошла плановый рестайлинг. В данном руководстве вы найдете полное описание предохранителей и реле Volvo S80: схемы расположения блоков, наглядные фотографии исполнения, а также точное местонахождение монтажных блоков в автомобиле. Отдельно рассмотрим предохранитель прикуривателя Volvo S80, его номинал и замену.
Назначение предохранителей и реле может отличатся от представленного и зависит от года выпуска, региона поставки и уровня электрического оснащения Вашего автомобиля.
Содержание
Блоки в салоне
Блок предохранителей
В левом торце приборной панели за защитной крышкой крышкой находится первый блок с предохранителями.
Сверяйте назначение элементов со своими схемами на крышке блоков.
| № | A | Обозначение |
|---|---|---|
| F1 | 10 | Левая фара — ближний свет |
| F2 | 10 | Правая фара – ближний свет |
| F3 | 15 | Реле ближнего света фар / Противотуманные фары |
| F4 | 20 | Реле дальнего света фар |
| 30 | Электропривод сиденья — со стороны водителя | |
| F5 | 30 | Электропривод сиденья — со стороны водителя / Электропривод сиденья пассажира |
| F6 | 30 | Электропривод сиденья пассажира |
| F7 | 15 | Подогреватель переднего сидения – левого |
| 5 | Реле 1 вспомогательных цепей зажигания, многофункциональный блок управления 1, система SRS, система контроля не пристегнутых ремней безопасности (^01/99) | |
| F8 | 15 | Подогреватель переднего сидения – правого |
| 25 | Подогреватель передних сидений | |
| F9 | 5 | Система ABS, блок системы контроля положения рулевого колеса |
| F10 | 15 | Левая фара — дальний свет |
| F11 | 15 | Правая фара – дальний свет |
| F12 | 15 | Система омывателя/ очистителя фар, корректор фар |
| F13 | 20 | Прикуриватель/ разъем зарядки |
| F14 | 5 | Электропривод сиденья – со стороны пассажира, система SRS, система контроля не пристегнутых ремней безопасности |
| F15 | 5 | Аудиосистема, навигационная система |
| F16 | 20 | Аудиосистема |
| F17 | 30 | Усилитель выходного сигнала аудиосистемы |
| F18 | 15 | Противотуманные фары |
| 10 | Телефон, навигационная система | |
| F19 | 10 | Система навигации |
| F20 | 5/15 | Дополнительное оборудование |
| F21 | 10 | Автоматическая коробка передач |
| F22 | 20 | Указатели поворота/ аварийная сигнализация |
| 5 | Переключатели на рулевом колесе – управление телефоном /системой поддержания скорости | |
| F23 | 5 | Блок управления кондиционером/ блок управления отопителем, комбинированный переключатель-освещение, диагностический разъем, переключатели на рулевом колесе |
| F24 | 10 | Электронный блок управления кондиционером/ отопителем, дополнительный отопитель, электропривод сиденья- со стороны водителя, комбинация приборов |
| F25 | 10 | Замок зажигания, многофункциональный блок управления 1 |
| F26 | 30 | Блок управления электродвигателем вентилятора кондиционера/ отопителя |
| F27 | 15 | Центральный замок, индикаторы открытой или неплотно закрытой двери, электропривод/ подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников, лампы освещения в зеркалах дверей |
| F28 | 10 | Многофункциональный блок управления 3, лампы освещения салона, косметическое зеркальце |
| F29 | 10 | Телефон |
| 5 | Звуковой сигнал противоугонной системы | |
| F30 | 10 | Лампы переднего левого габарита, заднего левого габарита, лампа бокового левого габарита |
| F31 | 10 | Передние/ задние габариты (прав.), лампа бокового правого габарита, лампы подсветки номерного знака |
| F32 | 10 | Многофункциональный блок управления 1, лампы освещения салона, косметическое зеркальце |
| F33 | 15 | Топливный насос |
| F34 | 15 | Люк |
| F35 | 25 | Передняя левая сторона – центральный замок, электропривод стеклоподъемника, электропривод зеркал заднего вида на двери, индикаторы открытых или неплотно закрытых дверей |
| F36 | 25 | Передняя правая сторона-центральный замок, электропривод стеклоподъемника, электропривод зеркала заднего вида на двери, индикаторы открытых или неплотно закрытых дверей |
| F37 | 30 | Электродвигатели задних стеклоподъемников, блокировки дверей от случайного открывания – задняя дверь |
| F38 | 5 | Звуковой сигнал противоугонной системы |
За работу прикуривателя отвечает предохранитель номер 13.
Блок реле
Данный блок установлен под панелью в ранних моделях Вольво s80. Так же известен как центральный электронный модуль CEM. Выглядит примерно вот так:
| № | Расшифровка |
|---|---|
| 1 | — |
| 2 | Вспомогательные цепи зажигания |
| 3 | Основные цепи зажигания |
| 4 | — |
| 5 | — |
| 6 | Электропривод стеклоподъемника — закрытие, левая задняя дверь |
| 7 | Электропривод стеклоподъемника — открытие, левая задняя дверь |
| 8 | Отключение электродвигателей задних стеклоподъёмников, блокировка дверей от случайного открывания — задние двери |
| 9 | Дальний света фар |
| 10 | Габаритные лампы |
| 11 | Система освещения в дневное время |
| 12 | ближний света фар |
| 13 | Реле электропривода стеклоподъемника — закрытие, правая задняя дверь |
| 14 | Реле электропривода стеклоподъемника — открытие, правая задняя дверь |
| 15 | Реле 2 вспомогательных цепей зажигания |
| 16 | Система управления трансмиссией |
| 17 | — |
| 18 | — |
| 19 | — |
| 20 | — |
| 21 | Телематика |
| 22 | — |
| 23 | — |
| 24 | — |
| 25 | — |
| 26 | — |
| 27 | Противотуманные фары |
| 28 | Реле бензонасоса |
| 29 | — |
| 30 | Реле системы контроля утечки топлива |
| 31 | Перемычка — левые указатели поворота |
| 32 | Перемычка — правые указатели поворота |
| 33 | — |
| 34 | Перемычка — ближний свет фар |
| 35 | — |
Блок под капотом
В левой части моторного отсека, рядом со стойкой находится блок с предохранителями и реле. Возможно несколько вариантов исполнения данного блока.
Вариант 1
| № | A | Описание |
|---|---|---|
| F1 | 60 | Свечи накаливания |
| F2 | 60 | F16(1998), блок предохранителей/реле-приборная панель 1 (F32-38), реле передних/задних габаритов |
| F3 | 60 | F9-10, блок предохранителей/реле-приборная панель 1(F3-6 и F16-19), реле основных цепей зажигания, реле 2 вспомогательных цепей зажигания |
| F4 | 60 | F11-13, блок предохранителей/реле-приборная панель 1 (F20-28) |
| F5 | — | |
| F6 | — | |
| F7 | 60 | F17-18, блок управления электродвигателем вентилятора системы охлаждения |
| F8 | Не используется (1998) | |
| F9 | 20 | Реле дальнего света фар |
| F10 | 15 | Реле ближнего света фар |
| F11 | 5 | Стоп-сигналы |
| F12 | 25 | Очиститель лобового стекла |
| F13 | 15 | Система омывателя/очистителя фар, реле насоса омывателя лобового стекла |
| F14 | — | |
| F15 | Не используется (1998) | |
| F16 | 15 | Звуковой сигнал (1998) |
| F17 | 25 | Дополнительный отопитель |
| F18 | 25 | Дополнительное оборудование |
| F19 | 30 | Антиблокировочная система тормозов (ABS) |
| F20 | 30 | Антиблокировочная система тормозов (ABS) |
| F21 | 25 | Стартер |
| F22 | 5 | Электронный блок управления двигателем (ECM), реле системы управления двигателем |
| F23 | Не используется (1998) | |
| F24 | 20 | Датчик положения педали акселератора, электронный блок управления КПП (1998), кондиционер |
| F25 | 20 | Управление двигателем, свечи накаливания, система кондиционирования, нагреватель охлаждающей жидкости (Дизель), обогреватель системы вентиляции картера двигателя (Дизель) |
| F26 | 15 | Управление двигателем |
| F27 | 20 | Подогреваемые кислородные датчики |
| F28 | 15 | Система управления двигателем, обогреватель системы вентиляции картера двигателя (Дизель) |
| F29 | 10 | Блок управления дроссельной заслонкой |
| Реле | ||
| 1 | Реле электромагнитной муфты компрессора кондиционера | |
| 2 | — | |
| 3 | — | |
| 4 | Реле звукового сигнала | |
| 5 | Реле электродвигателя очистителя лобового стекла | |
| 6 | — | |
| 7 | — | |
| 8 | Реле прерывистого режима работы очистителя лобового стекла | |
| 9 | Реле 1 нагревателя охлаждающей жидкости (Дизель) | |
| 10 | Реле 2 нагревателя охлаждающей жидкости (Дизель) | |
| 11 | Реле насоса омывателя лобового стекла | |
| 12 | — | |
| 13 | — | |
| 14 | — | |
| 15 | — | |
| 16 | Реле свечей накаливания | |
| 17 | — | |
| 18 | — | |
| 19 | Реле системы управления двигателем | |
| 20 | — | |
| 21 | — | |
| 22 | — | |
| 23 | Реле стартера | |
Вариант 2
| № | A | Назначение |
|---|---|---|
| F1 | 25 | Дополнительный отопитель |
| F2 | 15 | Дополнительное оборудование |
| F3 | — | |
| F4 | 20 | Подогреваемые кислородные датчики |
| F5 | 15 | Система управления двигателем (бензин) |
| F6 | 15 | Управление двигателем |
| F7 | 10 | Блок управления дроссельной заслонкой |
| F8 | 10 | Датчик положения педали акселератора, система кондиционирования |
| F9 | 15 | Звуковой сигнал |
| F10 | 10 | Реле электродвигателя насоса омывателя заднего стекла |
| F11 | 20 | Управление двигателем, свечи накаливания, система кондиционирования, нагреватель охлаждающей жидкости (Дизель), обогреватель системы вентиляции картера двигателя |
| F12 | 5 | Стоп-сигналы |
| F13 | 25 | Очиститель лобового стекла |
| F14 | 30 | Антиблокировочная система тормозов/ динамическая система курсовой устойчивости и противобуксовочная система |
| F15 | — | |
| F16 | 15 | Система омывателя /очистителя фар, реле насоса омывателя лобового стекла |
| F17 | 15 | Фары — ближний свет (S80 ^04/00) |
| F18 | 20 | Фары — дальний свет (S80^04/00) |
| F19 | 30 | Антиблокировочная система тормозов /динамическая система курсовой устойчивости и противобуксовочная система |
| F20 | 30 | Реле 2 нагревателя охлаждающей жидкости — дизель |
| F21 | 30 | Реле 1 нагревателя охлаждающей жидкости — дизель |
| F22 | 25 | Реле стартера |
| F23 | 5 | Реле системы управления двигателем, электронный блок управления двигателем (ECM) |
| F24 | — |
| № | Назначение |
|---|---|
| 1 | Реле 1 нагревателя охлаждающей жидкости (Дизель) |
| 2 | Реле системы управления двигателем |
| 3 | Реле свечей накаливания |
| 4 | Реле стартера |
| 5 | Реле прерывистого режима работы очистителя лобового стекла |
| 6 | Реле двухкомпонентной системы топливо подачи Bi-fuel |
| 7 | Реле 2 нагревателя охлаждающей жидкости (Дизель) |
| 8 | Реле электромагнитной муфты компрессора кондиционера |
| 9 | Реле звукового сигнала |
| 10 | Реле насоса омывателя лобового стекла |
| 11 | Реле электродвигателя очистителя лобового стекла |
| 12 | Реле электродвигателя насоса омывателя заднего стекла |
Блок в багажнике
В багажном отсеке, слева за защитой салона, устанавливается ещё один блок с предохранителями и реле. Для доступа надо повернуть держатель.
Сам блок будет выглядеть примерно вот так.
| № | A | Назначение |
|---|---|---|
| F1 | (10A) Многофункциональный блок управления 2, внутреннее освещение-подсветка багажного отделения^80) | |
| F2 | (10A) Задние противотуманные фонари | |
| F3 | (15A) Стоп-сигналы | |
| F4 | (10A) Фонари заднего хода | |
| F5 | Не используется (^01/99) | |
| F6 | (10A) Замок крышки багажника /задней двери | |
| F7 | (10А/15А) Подголовники заднего сиденья^80), разъем питания дополнительного оборудования в багажном отделении | |
| F8 | (15А) Центральный замок- задние двери, лючок /крышка топливозаливной горловины | |
| F9 | (20А) Разъем электрооборудования прицепа | |
| F10 | (10А) Аудиосистема, навигационная система | |
| F11 | (15А) Дополнительное оборудование | |
| F12 | не используется (S80) | |
| F13 | не используется (S80) | |
| F14 | — | |
| F15 | Не используется (^01/99) | |
| F16 | Не используется (^01/99) | |
| F17 | — | |
| F18 | — | |
| Реле | ||
| 1 | — | |
| 2 | — | |
| 3 | — | |
| 4 | Электродвигатель очистителя заднего стекла | |
| 5 | — | |
| 6 | — | |
| 7 | Реле привода открывания крышки багажника /задней двери) | |
| 8 | Реле привода открывания крышки багажника /задней двери^80), реле привода замка крышки багажника/ задней двери (V70) | |
| 9 | Реле привода замка топливозаливной горловины — открытие | |
| 10 | Реле привода крышки/ лючка топливозаливной горловины — закрытие | |
| 11 | Реле центрального замка правой задней двери – разблокирование | |
| 12 | Реле центрального замка правой задней двери – блокирование | |
| 13 | Реле привода подголовников — задних | |
| 14 | Реле электродвигателя очистителя заднего стекла | |
| 15 | — | |
| 16 | — | |
| 17 | — | |
| 18 | — | |
| 19 | Перемычка — стоп-сигналы | |
| 20 | Перемычка — задние габариты | |
| 21 | Перемычка — задние габариты | |
| 22 | Перемычка – разъем питания дополнительного оборудования в багажном отделении^0) | |
| 23 | Перемычка – противотуманные фонари | |
| 24 | — | |
| 25 | Реле задних противотуманных фонарей-прицеп | |
| 26 | Реле задних противотуманных фонарей | |
| 27 | Реле стоп-сигналов | |
| 28 | Реле фонарей заднего хода | |
| 29 | Реле центрального замка, задн. – двойная блокировка | |
| 30 | Реле центрального замка левой задней двери – разблокирование | |
| 31 | Реле центрального замка левой задней двери – блокирование | |
| 32 | — | |
| 33 | — | |
| 34 | Реле обогревателя заднего стекла | |
| 35 | — | |
| 36 | Реле питания разъема электрооборудования прицепа | |
Рядом с аккумуляторной батареей может устанавливаться ещё один блок с предохранителями высокой мощности.
