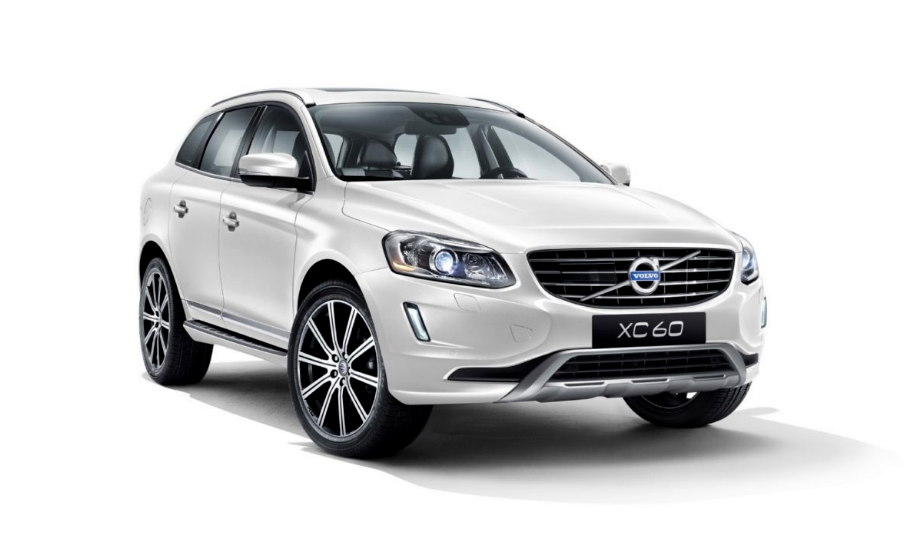

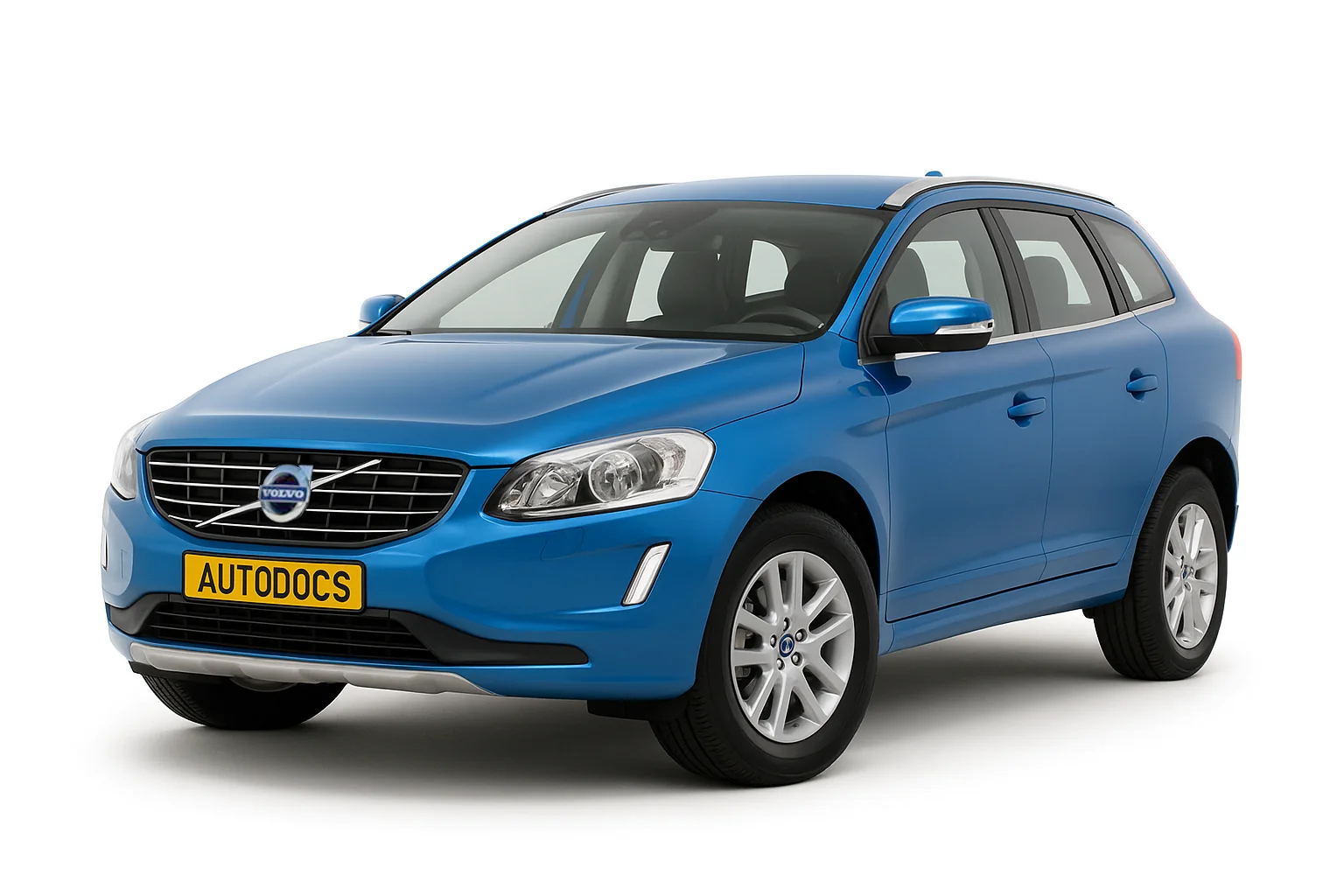

Компактний кросовер Volvo XC60 1 покоління випускали у 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 і 2018 році. За цей час модель пройшла оновлення. У нашому матеріалі Ви знайдете опис запобіжників і реле Вольво хс60 зі схемами блоків, місцями їхнього розташування і фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від регіону поставки, року випуску та рівня електричного оснащення Вашого автомобіля.
Зміст
Блоки в салоні
У салоні автомобіля, під панеллю приладів з боку пасажира, розташовано 2 блоки з запобіжниками і реле. Для доступу треба прибрати обшивку салону і відкрити захисну кришку.
Лівий блок
| № | A | Опис |
|---|---|---|
| 1 | 40 | Первинний запобіжник модуля керування аудіосистемою*; первинний запобіжник для запобіжників 16-20; система Infotainment |
| 2 | 25 | З 2014 року: Омивачі вітрового скла; омивач заднього скла |
| 3 | Не використовується | |
| 4 | Не використовується | |
| 5 | Не використовується | |
| 6 | Не використовується | |
| 7 | 15 | Гніздо на 12 В у вантажному відсіку |
| 8 | 20 | Панель управління, двері водія |
| 9 | 20 | Панель управління, передні двері пасажира |
| 10 | 20 | Панель управління, задні праві двері пасажира |
| 11 | 20 | Панель управління, задні ліві двері пасажира |
| 12 | 20 | Система управління без ключа |
| 13 | 20 | Сидіння водія з електроприводом |
| 14 | 20 | Сидіння пасажира з електроприводом |
| 15 | 15 | 2011-2012: Підголівник, що складається |
| 2013-2017: Не використовується | ||
| 16 | 5 | 2011: Не використовується |
| 2012-2017: Модуль інформаційної системи або монітор | ||
| 17 | 10 | Модуль аудіосистеми (підсилювачі); ТБ; цифрове радіо |
| 18 | 15 | Модуль аудіосистеми або модуль керування Sensus |
| 19 | 5 | Телематика; Bluetooth |
| 20 | Не використовується | |
| 21 | 5 | Панорамний дах із сонцезахисною шторкою; стельове освітлення салону; датчик кліматичної установки |
| 22 | 15 | 2011: Прикурювач, Rear Seat Entertainment (RSE) |
| 2012-2017: Гніздо на 12 В у тунельній консолі | ||
| 23 | 15 | 2011: Обігрів крісла на стороні пасажира |
| 2012-2017: Обігрів заднього правого сидіння | ||
| 24 | 15 | 2011: Підігрів сидіння з боку водія |
| 2012-2017: Обігрів заднього лівого сидіння | ||
| 25 | Не використовується | |
| 26 | 15 | 2011: Обігрів заднього правого сидіння |
| 2012-2017: Обігрів сидіння переднього пасажира | ||
| 27 | 15 | 2011: Обігрів заднього лівого сидіння |
| 2012-2017: Обігрів сидіння водія | ||
| 28 | 5 | Допомога під час паркування; Паркувальна камера; BLIS; RTi |
| 29 | 10 | 2011-2012: Модуль керування AWD |
| 15 | 2013-2017: Модуль керування AWD | |
| 30 | 10 | Активне шасі Four-C |
За роботу переднього прикурювача відповідає запобіжник номер 22.
Правий блок
Варіант 1
Підходить для моделей випущених у 2008 - 2011 роках.
| № | A | Позначення |
|---|---|---|
| 1 | 5 | Датчик дощу |
| 2 | 10 | Система SRS |
| 3 | 5 | Гальма з АБС |
| 4 | 7,5 | Педаль газу, підігрівач повітря (РТС), крісла з обігрівом |
| 5 | Не використовується | |
| 6 | 15 | Дисплей ICM, CD і Радіо, система RSE |
| 7 | 7,5 | Модуль рульового колеса |
| 8 | Не використовується | |
| 9 | 15 | Дальнє світло |
| 10 | 20 | Люк у даху |
| 11 | 7,5 | Ліхтарі заднього ходу |
| 12 | Не використовується | |
| 13 | 15 | Протитуманне світло, попереду |
| 14 | 15 | Омивачі вітрового скла |
| 15 | 10 | Адаптивний круїз-контроль, АСС |
| 16 | Не використовується | |
| 17 | 7,5 | Стельове освітлення, панель управління в дверях водія/ крісло пасажира з електроприводом |
| 18 | 5 | Інформаційний дисплей |
| 19 | 5 | Крісло водія з електроприводом |
| 20 | 15 | Склоочисник заднього скла |
| 21 | 5 | Приймальний пристрій дистанційного ключа, датчики системи сигналізації |
| 22 | 20 | Паливний насос |
| 23 | 20 | Електричний замок рульового колеса |
| 24 | Не використовується | |
| 25 | 10 | Замок топливного бака/двери багажника |
| 26 | 5 | Сирена тривоги, ESS |
| 27 | 5 | Кнопка пуску/ зупинки |
| 28 | 5 | Перемикач стоп-сигналів |
Варіант 2
Підходить для моделей випущених у 2011 - 2017 роках. Сам блок матиме приблизно ось такий вигляд.
| № | A | Призначення |
|---|---|---|
| 1 | 15 | Очищувач заднього скла |
| 2 | Не використовується | |
| 3 | 7,5 | Освітлення салону; панель керування склопідйомниками на дверях водія; сидіння з електроприводом |
| 4 | 5 | Комбінований прилад |
| 5 | 10 | Адаптивний круїз-контроль, АСС*; попередження про зіткнення |
| 6 | 7,5 | Освітлення салону; датчик дощу |
| 7 | 7,5 | Модуль рульового колеса |
| 8 | 10 | Центральний замок, кришка паливного бака |
| 9 | 15 | 2011-2013: Омивач заднього скла |
| 2014-2017: Рульове колесо з електрообігрівом | ||
| 10 | 15 | 2011-2013: Омивачі вітрового скла |
| 2014-2017: Електрообігрів вітрового скла | ||
| 11 | 10 | Відмикання задніх дверей |
| 12 | 10 | 2011: Замок задніх дверей |
| 2012: Не використовується | ||
| 2013-2017: Підголівник, що складається | ||
| 13 | 20 | Паливний насос |
| 14 | 5 | Датчик руху протиугінної сигналізації; панель мікро-клімату |
| 15 | 15 | Замок рульового колеса |
| 16 | 5 | Сирена охоронної сигналізації; Діагностичне гніздо OBDII |
| 17 | Не використовується | |
| 18 | 10 | Подушка безпеки City Safety |
| 19 | 5 | Система попередження про зіткнення |
| 20 | 7,5 | Датчик положення педалі газу; протизасліплювальна функція внутрішнього дзеркала заднього виду; обігрів заднього сидіння; додатковий електричний обігрівач |
| 21 | 15 | Модуль керування системи Infotainment (Performance); аудіосистема (Performance); аудіосистема (Performance) |
| 22 | 5 | Гальмівний ліхтар |
| 23 | 20 | Панорамний дах із сонцезахисною шторкою |
| 24 | 5 | Блокування старту |
Блоки під капотом
Блок запобіжників і реле
Розташований поруч з акумулятором, з лівого боку моторного відсіку.
Сам блок складається з кількох відділів.
На фото представлено приклад доступу до нижнього відділу.
| № | A | Призначення |
|---|---|---|
| 1 | 50 | Первинний запобіжник для центрального електронного модуля (CEM) з блоком запобіжників В під бардачком |
| 2 | 50 | Первинний запобіжник для центрального електронного модуля (CEM) з блоком запобіжників В під бардачком |
| 3 | 60 | Первинний запобіжник для блоку запобіжників у вантажному відділенні |
| 4 | 60 | Первинний запобіжник для струморозподільної коробки в салоні з блоком запобіжників А під ящиком для рукавичок |
| 5 | 50 / 60 | Первинний запобіжник для струморозподільної коробки в салоні з блоком запобіжників А під ящиком для рукавичок |
| 6 | Не використовується | |
| 7 | 100 | РТС Передпусковий підігрівач повітря |
| 8 | 20 | 2008-2011: Не використовується |
| 20 | 2012-2013: Омивачі фар | |
| 40 | 2014-2017: Електрообігрів вітрового скла, ліва сторона | |
| 9 | 30 | Очищувач вітрового скла |
| 10 | 25 | Стоянковий обігрівач |
| 11 | 40 | Вентилятор у салоні |
| 12 | 40 | 2008-2013: Не використовується |
| 2014-2017: Електрообігрів вітрового скла, ліва сторона | ||
| 13 | 40 | Насос ABS |
| 14 | 20 | Клапани ABS |
| 15 | 20 | 2008-2013: Не використовується |
| 2014-2017: Омивачі фар | ||
| 16 | 10 | Регулювання висоти світла фар: активні ксенонові фари - ABL |
| 17 | 20 | Первинний запобіжник для центрального електронного модуля (CEM) з блоком запобіжників В під бардачком |
| 18 | 5 | 2008-2010: Радіолокаційний датчик, модуль керування ACC |
| 2011-2017: ABS | ||
| 19 | 5 | Адаптивний за швидкістю сервопідсилювач керма |
| 20 | 10 | Модуль керування двигуном, модуль керування трансмісією, подушки безпеки |
| 21 | 10 | Форсунки омивача з електрообігрівом |
| 22 | Не використовується | |
| 23 | 5 | Ручка регулювання світла (панель освітлення) |
| 24 | 15 | 2008-2010: Омивачі фар |
| 2011-2017: Не використовується | ||
| 25 | 15 | 2008-2010: Електричне гніздо 12В переднього та заднього сидіння (прикурювач) |
| 2011-2017: Не використовується | ||
| 26 | 5 | 2008-2010: Люк у даху, стельова консоль/ЕСС |
| 2011-2017: Не використовується | ||
| 27 | 5 | 2008-2013: Реле, блок у відсіку двигуна |
| 2014-2017: Реле омивача | ||
| 28 | 20 | Додаткові фари |
| 29 | 15 | Звуковий сигнал |
| 30 | 5 / 10 | Модуль керування двигуном, котушка реле в головному реле системи керування двигуном |
| 31 | 15 | Модуль керування коробкою передач |
| 32 | 15 | Електромагнітна муфта A/C (за винятком 5-цил. дизель і 4-цил. дизель B4207T7) |
| Насос охолоджувальної рідини (5-цил. дизель Start/Stop та B4207T7) | ||
| 33 | 5 | 2008-2011: Реле омивача |
| 2012-2017: Котушці реле в реле для магнітної муфти А/C (крім 5цил. дизелів); котушці реле в реле насоса для охолоджувальної рідини (1,6 бензин, 5-цил. дизель Start/Stop); котушці реле в електричній шафі в зоні охолодження рухового відсіку (Start/Stop) | ||
| 34 | 30 | 2008-2016: Реле стартера |
| 2017: Не використовується | ||
| 35 | 20 | Котушки запалювання (5-, 6-цил. бензин); конденсатор (6-цил.), модуль керування двигуном (4-цил. 2,0 л) |
| 10 | Котушки запалювання (4-цил. бензин), модуль керування розжарюванням (5-цил. дизель) | |
| 36 | 10 | 2008-2013: Модуль керування двигуном (бензин крім 4-цил. 2,0 л) |
| 15 | 2008-2013: Модуль керування двигуном (дизель) | |
| 20 | 2014-2017: Модуль керування двигуном (4-цил.) | |
| 37 | 10 | 2008-2013: Витратомір повітря (4-цил.), термостат (4-цил., бенз.), випарний клапан (4-цил., бенз.), насос охолоджувальної рідини для EGR (4-цил., диз.) |
| 15 | Витратомір повітря (5-цил. дизель, 6-цил.); регулювальні клапани (5-цил. дизель); форсунки (5-, 6-цил. бензин); модуль керування двигуном (5-, 6-цил. бензин) | |
| 38 | 15 | Клапани, масляний насос (4-цил., бенз.), лямбда-зонд, середній (4-цил., бенз.), лямбда-зонд, задній (4-цил., диз.) |
| 10 | Магнітна муфта А/С (5-, 6-цил.), клапани (5-, 6-цил.), модуль керування двигуна (6-цил.), витратомір повітря (5-цил., бензин), датчик рівня оливи | |
| 39 | 15 | Клапан EVAP, лямбда-зонди, системи впорскування, модуль керування жалюзі радіатора |
| 10 | Лямбда-зонди, модуль керування жалюзі радіатора | |
| 40 | 20 | Вакуумний насос, вентиляція картера (5-цил. турбо, 2.0 GTDI) |
| 2008-2009: Підігрівач фільтра дизельного палива | ||
| 15 | 2008-2009: Підігрівач фільтра дизельного палива, підігрівач вентиляції картера (дизель) | |
| 2014-2017: Котушки запалювання | ||
| 10 | 2010-2013: Обігрівач вентиляції картера (5-цил., бензин) | |
| 20 | 2010-2013: Обігрівач дизельного фільтра, обігрівач вентиляції картера (5-цил. дизель) | |
| 41 | 5 | 2008-2010: Не використовується |
| 2011-2012: Обігрівач вентиляції картера (дизель) | ||
| 2013-2017: Модуль керування жалюзі радіатора (5-цил. бензин) | ||
| 10 | 2012-2017: Обігрівач вентиляції картера (5-цил. дизель), масляний насос автоматичної коробки передач (5-цил. дизель Start/Stop з 2013 року) | |
| 15 | 2014-2017: Електромагнітна муфта А/С (4-цил. 2,0 лв); модуль керування розжарювання (4-цил. 2,0 л дизель); масляний насос (4-цил. 2,0 л дизель) | |
| 42 | 70 | Свічки розжарювання (дизель) |
| 50 | 2014-2017: Насос охолоджувальної рідини (4-цил. 2,0 л бензин) | |
| 43 | 60 | 2011-2017: Вентилятор охолодження (4- та 5-циліндровий бензин) |
| 80 | 2011-2017: Вентилятор охолодження (6-цил. бензин), (4-цил. 2.0 л та 5-цил.дизель) | |
| 44 | 80 | 2008-2010: Вентилятор охолодження |
| 2011-2017: Електрогідравлічне сервокерування (1.6D) | ||
| 100 | 2011-2017: Сервопідсилювач |
У відділі А можуть встановлюватися реле стартера, омивача або кондиціонера.
Блок силових запобіжників
Цей блок запобіжників розташований у холодній зоні рухового відсіку переважно на автомобілях із функцією Start/Stop.
| № | A | Опис |
|---|---|---|
| A1 | 175 | Головний запобіжник струморозподільної коробки в руховому відсіку |
| A2 | 175 | Головний запобіжник центрального електронного модуля (СЕМ) з блоком запобіжників В під ящиком для рукавичок, струморозподільна коробка в салоні з блоком запобіжників А під ящиком для рукавичок, струморозподільна коробка у вантажному відділенні |
| 1 | 100 | Додатковий електричний обігрівач |
| 2 | 50 | Первинний запобіжник для центрального електронного модуля (CEM) з блоком запобіжників В під бардачком |
| 3 | 60 | Первинний запобіжник для струморозподільної коробки в салоні з блоком запобіжників А під ящиком для рукавичок |
| 4 | 60 | Первинний запобіжник для струморозподільної коробки в салоні з блоком запобіжників А під ящиком для рукавичок |
| 5 | 60 | Первинний запобіжник для блоку запобіжників у вантажному відділенні |
| 6 | 40 | Вентилятор у салоні |
| 7 | Не використовується | |
| 8 | Не використовується | |
| 9 | 30 | Реле стартера |
| 10 | 50 | Внутрішній діод |
| 11 | 70 | Допоміжний акумулятор |
| 12 | 15 | Центральний електронний модуль (СЕМ) (опорна напруга допоміжного акумулятора) |
| 5 | 2016-2017: Центральний електронний модуль (СЕМ) (опорна напруга допоміжного акумулятора) |
Блок у багажнику
У багажному відсіку з лівого боку за захистом встановлюється ще один блок із запобіжниками і реле.
Може складатися з одного відділу або трьох.
| № | A | Призначення |
|---|---|---|
| 1 відділ | ||
| 1 | 25 | 2008-2010: Панель керування, двері водія |
| 30 | 2011-2017: Електричне стоянкове гальмо ліве | |
| 2 | 25 | 2008-2010: Панель керування, двері пасажира |
| 30 | 2011-2017: Електричне стоянкове гальмо праве | |
| 3 | 25 | 2008-2010: Панель управління в лівих задніх дверях |
| 30 | 2011-2017: Заднє скло з електрообігрівом | |
| 4 | 25 | 2008-2010: Панель керування у правих задніх дверях |
| 15 | 2011-2017: Гніздо для причепа 2 | |
| 5 | 2008-2010: Не використовується | |
| 20 | 2011-2017: POT (автоматичне відчинення дверцят задка) | |
| 6 | 15 | 2008-2010: розетка 12В у багажному відділенні |
| 2011-2017: Не використовується | ||
| 7 | 30 | 2008-2010: Заднє скло з електрообігрівом |
| 2011-2017: Не використовується | ||
| 8 | Не використовується | |
| 9 | 15 | 2008-2010: Гніздо для причепа 2 |
| 2011-2017: Не використовується | ||
| 10 | 25 | 2008-2010: Крісло з електроприводом на стороні водія |
| 2011-2017: Не використовується | ||
| 11 | 40 | Гніздо для причепа 1 |
| 12 | 30 | 2008-2010: РОТ (автоматичне відчинення дверей задка) |
| 2011-2017: Не використовується | ||
| 2 відділ | ||
| 1 | 5 | Допомога під час паркування, камера допомоги під час паркування |
| 2 | 15 | Модуль управління Four-С |
| 3 | 15 | Обігрів крісла на стороні водія попереду |
| 4 | 15 | Обігрів крісла на стороні пасажира попереду |
| 5 | 15 | Обігрів крісла, праве заднє |
| 6 | 10 | Модуль керування AWD |
| 7 | 15 | Обігрів крісла, ліве заднє |
| 8 | Не використовується | |
| 9 | 25 | Крісло з електроприводом на стороні пасажира |
| 10 | 20 | Keyless drive |
| 11 | 30 | Електричне стоянкове гальмо ліве |
| 12 | 30 | Електричне стоянкове гальмо праве |
| 3 відділ | ||
| 1 | 10 | Дисплей RTI |
| 2 | Не використовується | |
| 3 | 25 | Динаміки низьких частот |
| 4 | 5 | Радіо DAB |
| 5 | 25 | Аудіо підсилювачі |
| 6 | 15 | Аудіосистема |
| 7 | 5 | Телефон, Bluetooth |
| 8 | Не використовується | |
| 9 | Не використовується | |
| 10 | Не використовується | |
| 11 | Не використовується | |
| 12 | Не використовується | |
Електросхема
Потрібна додаткова інформація про ремонт та обслуговування? Ознайомтеся з електричними схемами Volvo XC60
