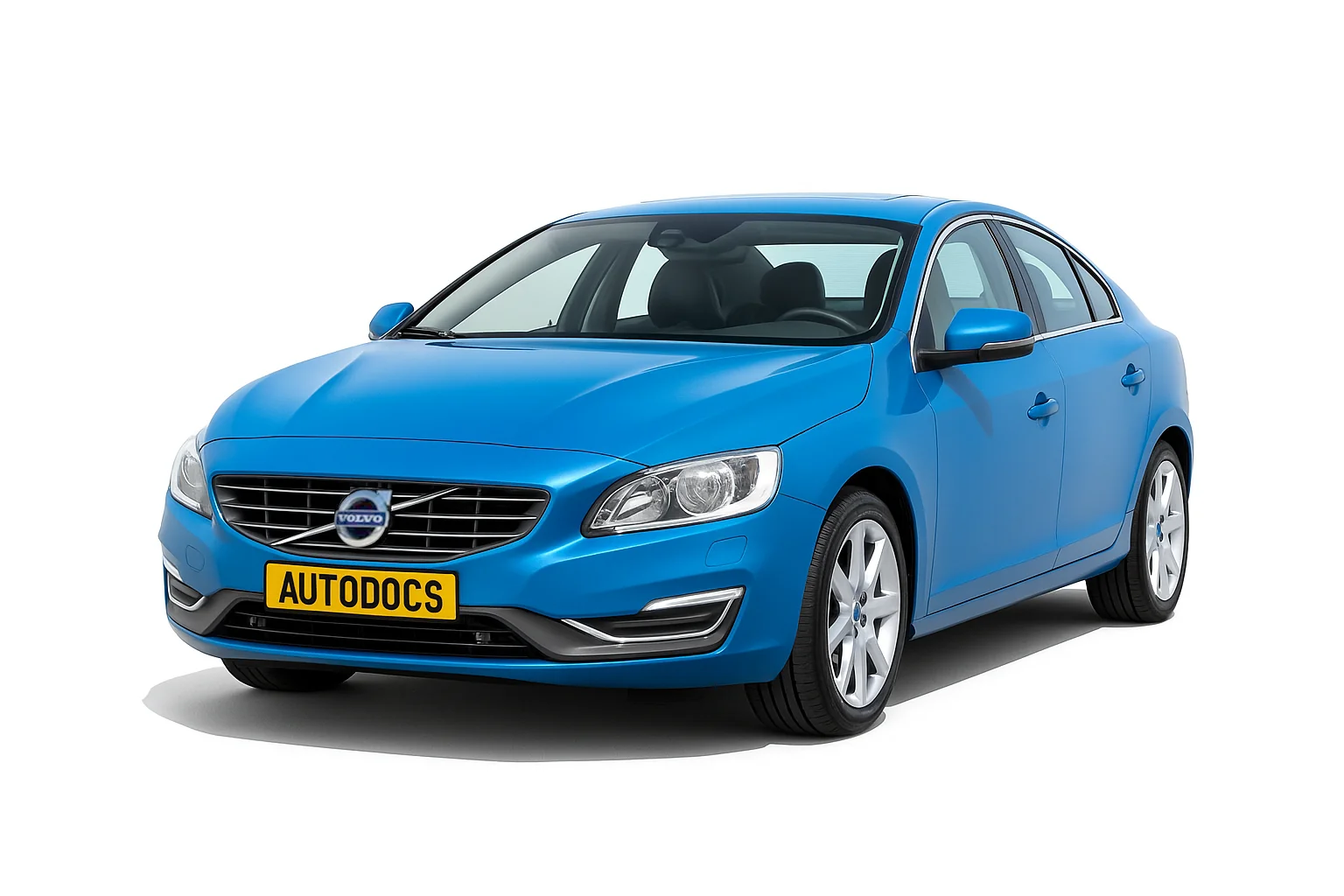

Volvo S60 2го покоління випускався в 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 роках з кузовами седан та універсал. За цей час модель пройшла рестайлінг. У нашій публікації ви знайдете опис запобіжників та реле Вольво S60 зі схемами блоків, місцями їх розташування та фото прикладами блоків. Зазначимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Зміст
Блоки в салоні
У салоні автомобіля, під панеллю приладів з боку пасажира розташовані 2 блоки із запобіжниками та реле. Для доступу треба прибрати обшивку салону та відкрити захисну кришку.
Лівий блок
Фото – приклад
Схема
Опис
| 1 | 40A 2011: Первинний запобіжник, блок керування, аудіосистема, низькочастотний динамік |
| 2012-2018: Первинний запобіжник блоку керування аудіосистемою, Первинний запобіжник запобіжників 16-20 | |
| 2 | 25A 2015-2018: Склоомивачі |
| 3 | - |
| 4 | - |
| 5 | - |
| 6 | 5A Без ключа, дверна ручка |
| 7 | - |
| 8 | 20A Панель керування, двері водія |
| 9 | 20A Панель керування, двері переднього пасажира |
| 10 | 20A Панель керування, двері заднього пасажира, права |
| 11 | 20A Панель керування, задні пасажирські двері, ліва |
| 12 | 7,5A без ключа |
| 13 | 20A Сидіння з електроприводом з боку водія |
| 14 | 20A Пасажирське сидіння з електроприводом |
| 15 | 15A 2011-2012: Складаний підголівник |
| 16 | 5A Модуль керування інформаційно-розважальною системою або екран (деякі варіанти моделей) |
| 17 | 10A 2011: Радіо, Дисплей, РТІ |
| 2012-2018: Блок управління аудіосистемою (підсилювач), ТБ, Цифрове радіо | |
| 18 | 15A 2011: Інформаційно-розважальна система |
| 2012-2018: Модуль керування аудіосистемою або модуль керування Sensus (деякі варіанти моделей) | |
| 19 | 5A Телефон, Bluetooth™ |
| 20 | - |
| 21 | 5A Люк у даху, внутрішнє освітлення даху, датчик клімату, електродвигуни заслінки повітрозабірника |
| 22 | 15A 2011: Прикурювач, Розважальна система для пасажирів задніх сидінь (RSE) |
| 2012-2018: 12V розетка в консолі | |
| 23 | 15A Обігрів сидінь (з боку пасажира) |
| 24 | 15A Обігрів сидіння (з боку водія) |
| 25 | - |
| 26 | 15A Обігрів сидіння з боку заднього пасажира праворуч |
| 27 | 15A Обігрів сидіння заднього пасажира зліва |
| 28 | 5A Допомога при паркуванні, Паркувальна камера, RTI, BLIS |
| 29 | 10A 2011-2012: Модуль керування повним приводом |
| 15A 2013-2018: Модуль керування повним приводом | |
| 30 | 10A Активне шасі Four-C |
За роботу переднього прикурювача відповідає запобіжник номер 22.
Правий блок
Варіант 1
Підходить для моделей, випущених у 2011 – 2012 роках.
Схема
Позначення
| 1 | - |
| 2 | - |
| 3 | 7,5A Освітлення салону, Сидіння водія з електроприводом |
| 4 | 5A Інформаційний дисплей (DIM) |
| 5 | 10A Адаптивний круїз-контроль, адаптивний круїз-контроль, система попередження про зіткнення |
| 6 | 7,5A Внутрішнє освітлення, Датчик дощу |
| 7 | 7,5A Модуль рульового колеса |
| 8 | 10A Центральний замок ззаду, лючок бензобака |
| 9 | 15A Омивач |
| 10 | 15A Омивачі вітрового скла |
| 11 | 10A Відкриття кришки багажника |
| 12 | - |
| 13 | 20A Паливний насос |
| 14 | 5A Приймач дистанційного ключа, Сигналізація, Клімат |
| 15 | 15A Блокування керма |
| 16 | 5A Сигналізація/OBDII |
| 17 | - |
| 18 | 10A Повітряна подушка |
| 19 | 5A Система попередження про зіткнення, передній радар |
| 20 | 7,5A Педаль акселератора, електрообігрівач блоку циліндрів (дизель), зовнішні дзеркала з електроприводом, обігрів задніх сидінь |
| 21 | 15A Інформаційно розважальна система (ICM), CD та РадіоA |
| 22 | 5A Стоп-сигнал |
| 23 | 20A Сонячний дах (люк) |
| 24 | 5A Іммобілайзер |
Варіант 2
Підходить для моделей, випущених у 2012 – 2018 роках. Сам блок виглядатиме приблизно отак.
Схема
Призначення
| 1 | Не використовується |
| 2 | Не використовується |
| 3 | 7,5A Освітлення салону; Панель управління водійських дверей, електросклопідйомники; Сидіння з електроприводом, Пристрій відкривання гаражних воріт з дистанційним керуванням |
| 4 | 5A 2012-2013: Інформаційний дисплей (DIM) |
| 2014-2018: Комбінована панель приладів | |
| 5 | 10A Адаптивний круїз-контроль, ACC; система попередження про зіткнення |
| 6 | 7,5A Освітлення салону; Датчик дощу |
| 7 | 7,5A Модуль рульового колеса |
| 8 | 10A Центральний замок, лючок бензобака |
| 9 | 15A 2014-2018: Рульове колесо з підігрівом |
| 10 | 15A 2012-2013: Склоомивачі |
| 2014-2018: Обігрів лобового скла | |
| 11 | 10A Відмикання, задні двері |
| 12 | 10A 2013-2018: Складаний підголівник |
| 13 | 20A Паливний насос |
| 14 | 5A Детектор руху для тривоги; Кліматична панель |
| 15 | 15A Блокування керма |
| 16 | 5A Сирена; Роз'єм каналу передачі даних OBDII |
| 17 | Не використовується |
| 18 | 10A Подушки безпеки |
| 19 | 5A Система попередження про зіткнення |
| 20 | 7,5A Датчик педалі акселератора; затемнення салонного дзеркала заднього виду; Обігрів задніх сидінь Електричний додатковий обігрівач |
| 21 | 15A 2014-2018: Модуль управління інформаційно-розважальною системою (Performance); Аудіо (продуктивність) |
| 22 | 5A Стоп-сигнал |
| 23 | 20A Люк на даху |
| 24 | 5A Іммобілайзер |
Блоки під капотом
Блок запобіжників та реле
Розташований поруч із акумулятором, з лівого боку моторного відсіку.
Сам блок складається з кількох відділів.
На фото наведено приклад доступу до нижнього відділу.
Схема
Розшифровка
| 1 | 50A Первинний запобіжник CEM KL30B |
| 2 | 50A Первинний запобіжник CEM KL30A |
| 3 | 60A Первинний запобіжник RJBA KL30 |
| 4 | 60A Первинний запобіжник CJB KL30 |
| 5 | 60A Первинний запобіжник CJB 15E KL30 |
| 6 | - |
| 7 | 100A Передпусковий підігрівач повітря PTC |
| 8 | 20A 2011-2013: Омивачі фар |
| 40A 2014-2018: Обігрів лобового скла, ліва сторона | |
| 9 | 30A Двірники |
| 10 | 25A Автономний обігрівач |
| 11 | 40A Вентилятор |
| 12 | 40A 2014-2018: Обігрів лобового скла, права сторона |
| 13 | 40A насос АБС |
| 14 | 20A Клапани АБС |
| 15 | 20A 2014-2018: Омивачі фар |
| 16 | 10A Регулювання кута нахилу фар, активні ксенонові фари — ABL |
| 17 | 20A Первинний запобіжник CEM |
| 18 | 5A АБС 15-подача |
| 19 | 5A Підсилювач керма, що залежить від швидкості |
| 20 | 10A Модуль керування двигуном, модуль керування коробкою передач, подушки безпеки |
| 21 | 10A Форсунки омивача з підігрівом |
| 22 | 5A 2011-2012: Вакуумний насос, 5-цил. бензин, турбо та GTDI |
| 23 | 5A Керування фарами |
| 24 | - |
| 25 | - |
| 26 | - |
| 27 | 5A Реле, коробка моторного відсіку |
| 28 | 20A Додаткові лампи |
| 29 | 15A Гудок (Сигнал) |
| 30 | 10A 2011-2018: Модуль керування двигуном (ECM) |
| 5A 2016-2018, 4-цил.: Модуль керування двигуном (ECM) | |
| 31 | 15A Модуль керування коробкою передач |
| 32 | 15A 2011-2016: Кондиціонер компресор, |
| 2012-2018, дизель: Підпірний насос охолоджувальної рідини | |
| 33 | 5A Котушки реле |
| 34 | 30A 2011-2016: Реле стартера |
| 35 | 10A Котушки запалювання (4-цил. бензин), Модуль керування накалом (5-цил. дизель) |
| 20A Модуль керування двигуном (4-цил.), Котушки запалювання (5-, 6-цил. бензин), Конденсатор (6-цил.) | |
| 36 | 2011-2013: Модуль керування двигуном (бензин) |
| 2014-2015: Блок керування двигуном (бензиновий крім 4-цил. 2,0 л (не відноситься до двигуна B4204T7)) | |
| 2016: Модуль керування двигуном (5, 6-цил. бензин) | |
| 2011-2013: Модуль керування двигуном (дизель) | |
| 2014-2015: Модуль керування двигуном (дизель 1,6 л, 5-цил. дизель) | |
| 2016-2018: Модуль керування двигуном (5-ціл. дизель) | |
| 2014-2015: Модуль керування двигуном (4-цил. 2,0 л (проте відноситься до двигуна B4204T7)) | |
| 2016-2018: Модуль керування двигуном (4-ціл.) | |
| 37 | 2011: ДМРВ, клапани (5-цил. дизель) |
| 2012: Датчик масової витрати повітря (5, 6-цил.), Клапани керування (5-цил. дизель), Форсунки (5, 6-цил. бензин), Блок керування двигуном (6-цил.) | |
| 2013-2016: ДМРВ (5-цил. дизель, 6-цил.); Клапани управління (5-ціл. дизель); Форсунки (5, 6-ціл. бензинові); Модуль керування двигуном (5-цил. бензин, 6-цил.) | |
| 2017-2018: Витратомір повітря (5-ціл. дизель); Клапани керування (5-цил. дизель) | |
| 2012-2013: Клапана (1,6 л бензин), ДМРВ (1,6 л бензин), ДМРВ (D4162T), Регулюючий клапан, витрата палива (D4162T) | |
| 2014: Клапана (бензин 1,6 л); датчик масової витрати повітря (1,6 л, 4-цил. 2,0 л (не відноситься до двигуна B4204T7)); Термостат (4-цил. 2,0 л бензин (не відноситься до двигуна B4204T7)); Клапан EVAP (4-цил. 2,0 л бензин (не відноситься до двигуна B4204T7)); Клапан охолодження системи клімат-контролю (4-ціл. 2,0 л дизель); Помпа охолодження EGR (4-цил. 2,0 л дизель) Датчик масової витрати повітря (двигун D4162T); Клапан керування подачею палива (двигун Д4162Т) | |
| 2015: Клапана (бензин 1,6 л); датчик масової витрати повітря (1,6 л, 4-цил. 2,0 л (не відноситься до двигуна B4204T7)); Термостат (4-цил. 2,0 л бензин (не відноситься до двигуна B4204T7)); клапан EVAP (4-цил. 2,0 л бензин (не відноситься до двигуна B4204T7)); Помпа охолодження EGR (4-цил. 2,0 л дизель), Клапан регулятора подачі палива (двигун D4162T) | |
| 2016-2018: ДМРВ (4-ціл.); Термостат (4-ціл. бензин); клапан EVAP (4-ціл. бензин); Насос охолодження для EGR (4-цил. дизель) | |
| 38 | 2011: Клапани двигуна |
| 2012: Компресор кондиціонера (5, 6-цил.), Клапани двигуна, Блок керування двигуном (6-цил.), Соленоїди (6-цил. без турбонаддува), Виконавчі двигуни, впускний колектор (6-цил. без турбонаддува) , Датчик масової витрати повітря (4-цил. 2,0 л бензин), Датчик рівня олії (5-цил. дизель), Насос охолоджувальної рідини (D4162T) | |
| 2013: Електромагнітна муфта кондиціонера (5, 6-цил.); Клапани, модуль керування двигуном (6-цил.) соленоїди (6-цил. без турбонаддува); Виконавчі двигуни, впускний колектор (6-ціл. без турбонаддуву); Датчик масової витрати повітря (4-цил. 2,0 л бензин, 5-цил. бензин); Датчик рівня олії (5-цил. дизель), насос охолоджуючої рідини (D4162T) | |
| 2014-2015: Електромагнітна муфта кондиціонера (5, 6-ціл.); Клапана (1,6 л, двигун B4204T7; 5-цил., 6-цил.); Модуль керування двигуном (6-ціл.); Соленоїди (6-цил. без турбонаддуву); Виконавчі двигуни, впускний колектор (6-ціл. без турбонаддуву); Датчик масової витрати повітря (двигун B4204T7; 5-ціл. бензин); Датчик рівня олії (5-цил. дизель) | |
| 2016: Електромагнітна муфта кондиціонера (5, 6-ціл.); Клапани (5, 6-ціл.); Модуль керування двигуном (6-ціл.); Датчик масової витрати повітря (5-ціл. бензин); Датчик рівня олії | |
| 2017-2018: Електромагнітна муфта кондиціонера (5-ціл. дизель); Клапани (5-ціл. дизель); Датчик рівня олії | |
| 2014-2015: Клапана (4-цил. 2,0 л (не стосується двигуна B4204T7)); Масляний насос (4-цил. 2,0 л бензин (не відноситься до двигуна B4204T7)); Lambdasond, центральний (4-цил. 2,0 л бензин (не відноситься до двигуна B4204T7)); Лямбда-зонд, задній (4-ціл. 2,0 л дизель) | |
| 2016-2018: Клапана (4-ціл.); Масляний насос (4-ціл. бензин); Лямбда-зонд, центральний (4-ціл. бензин); Лямбдазонд, задній (4-ціл. дизель) | |
| 39 | 2011: EVAP, Лямбда-зонд, Вприскування (бензин) |
| 2012-2013: Клапан EVAP (5, 6-цил. бензин), лямбда-зонди (5, 6-цил. бензин) | |
| 2014-2015: Лямбда-зонд, передній (4-цил. 2,0 л (не стосується двигуна B4204T7)); Лямбда-зонд, задній (4-цил. 2,0 л бензин (не відноситься до двигуна B4204T7)); клапан EVAP (5, 6-цил. бензин); Лямбдазонди (5, 6-ціл. бензин) | |
| 2016: Лямбда-зонд, передній (4-ціл.); Лямбда-зонд, задній (4-ціл. бензин), клапан EVAP (5-, 6-ціл. бензин); Лямбда-зонди (5, 6-ціл.); Кришка ролика радіатора модуля управління (5-ціл. дизель) | |
| 2017-2018: Лямбда-зонд, передній (4-ціл.); Лямбда-зонд, задній (4-ціл. бензин) Лямбда-зонди (5-ціл. дизель); Блок керування, кришка валика радіатора (5-ціл. дизель) | |
| 2011: Лямбда-зонд (4-циліндровий бензин, 5-циліндровий дизель) | |
| 2012-2013: Lambda-sonds (4-cyl. petrol), Lambda-sond (diesel), Control module, radiator roller cover (manual 5-cyl. 2.0 l diesel) | |
| 2014-2015: Лямбда-зонди (бензин 1,6 л, двигун B4204T7); Лямбдазонд (5-ціл. дизель); Блок керування, кришка валика радіатора (дизель 1,6 л, 5-цил. дизель) | |
| 40 | 2011: Вакуумний насос, клапан картера (5-цил. турбо, 2.0 GTDI) Підігрів дизельного фільтра |
| 2012: Вакуумний насос (5-цил. Бензин), Підігрівник вентиляції картера (5-цил. Бензин), Підігрів дизельного фільтра | |
| 2013-2018: Підігрів дизельного фільтра | |
| 2012: Насос охолоджувальної рідини (1,6 л бензин Start/Stop) | |
| 2013: Насос охолоджуючої рідини (1,6 л бензиновий Start/Stop, 5-ціл. бензиновий Start/Stop); Підігрівач вентиляції картерних газів (5-ціл. бензин); Масляний насос АКПП (5-ціл. бензиновий Start/Stop) | |
| 2014: Насос охолоджувальної рідини (бензиновий Start/Stop 1,6 л); Підігрівач вентиляції картерних газів (5-ціл. бензин); Масляний насос АКПП(5-ціл. бензин Старт/Стоп) | |
| 2015: Насос охолоджувальної рідини (1,6 л, бензин Start/Stop) Насос охолоджуючої рідини (5-ціл. бензин); Підігрівач вентиляції картерних газів (5-ціл. бензин); Масляний насос АКПП (5-ціл. бензиновий Start/Stop) | |
| 2016: Насос охолоджувальної рідини (5-ціл. бензин); Підігрівач вентиляції картерних газів (5-ціл. бензин); Масляний насос АКПП (5-ціл. бензиновий Start/Stop) | |
| 2014-2015: Котушки запалювання (4-цил. 2,0 л бензин (не стосується двигуна B4204T7)) | |
| 2016-2018: Котушки запалювання (4-ціл. бензин) | |
| 41 | 2011: Підігрівач вентиляції картерних газів (5-ціл. дизель) |
| 2013-2016: Блок керування, кожух радіатора (5-ціл. бензин) | |
| 2012: Підігрівач вентиляції картерних газів (5-ціл. дизель) | |
| 2013-2018: Підігрівач вентиляції картерних газів (5-ціл. дизель); Масляний насос АКПП (5-ціл. дизель Start/Stop) | |
| 2014: Електромагнітна муфта кондиціонера (4-цил. 2,0 л (не відноситься до двигуна B4204T7)); Модуль керування розжаренням (4-цил. 2,0 л дизель); Масляний насос (4-ціл. 2,0 л дизель) | |
| 2015: Електромагнітна муфта кондиціонера (4-ціл. 2,0 л дизель); Модуль керування розжаренням (4-цил. 2,0 л дизель); Масляний насос (4-ціл. 2,0 л дизель) | |
| 2015: Електромагнітна муфта кондиціонера (4-цил., 2,0 л, бензин (не відноситься до двигуна B4204T7)) | |
| 2016-2018: Електромагнітна муфта кондиціонера (4-цил.); Модуль керування розжаренням (4-цил. дизель); Масляний насос (4-цил. дизель) | |
| 42 | 70A 2011: Свічки розжарювання (5-ціл. дизель) |
| 2012-2018: Свічки розжарювання (дизель) | |
| 50A 2014-2015: Насос охолоджувальної рідини (4-цил. 2,0 л бензин (не стосується двигуна B4204T7)) | |
| 60A 2016-2018: Насос охолоджувальної рідини (4-цил. бензин) | |
| 43 | 60A 2011-2012: Вентилятор охолодження (4-5-цил. бензин) |
| 2013: Вентилятор охолодження (4-цил., 5-цил. бензин) | |
| 2014-2015: Вентилятор охолодження (1,6 л, 4-цил. 2,0 л бензин, 5-цил бензин) | |
| 2016: Вентилятор охолодження (4-5-ціл. бензин) | |
| 2017-2018: Вентилятор охолодження (бензин) | |
| 80A 2011-2012: Вентилятор охолодження (6-цил. бензин), (5-цил. дизель) | |
| 2013: Вентилятор охолодження (6-цил., 5-цил. дизель) | |
| 2014-2015: Вентилятор охолодження (6-цил., 4-цил. 2,0 л дизель, 5-цил. дизель) | |
| 2016: Вентилятор охолодження (6-цил., 4-, 5-цил. дизель) | |
| 2017-2018: Вентилятор охолодження (бензин, в залежності від варіанта вентилятора), Вентилятор охолодження (дизель) | |
| 44 | 80A 2011: Електрогідравлічний підсилювач керма (1.6D) |
| 100A 2011: Електрогідравлічний підсилювач керма (інше) | |
| 2012-2013: Електрогідравлічний підсилювач керма | |
| 2014-2018: Підсилювач керма |
Блок силових запобіжників
Цей блок запобіжників розташований у холодній зоні рухового відсіку переважно на автомобілях із функцією Start/Stop.
Схема
Опис
| А1 | 175A Головний запобіжник центрального електричного блоку в моторному відсіку |
| А2 | 175A Головний запобіжник центрального електронного модуля (CEM) під ящиком рукавички, блок реле/запобіжників під ящиком рукавички, центральний електричний блок у багажному відділенні |
| 1 | 100A Додатковий електричний обігрівач |
| 2 | 50A Основний запобіжник центрального електронного модуля (CEM) під ящиком рукавички |
| 3 | 60A Основний запобіжник блоку реле/запобіжників під ящиком рукавички |
| 4 | 60A 2012-2015: Головний запобіжник центрального електричного блоку в салоні з блоком запобіжників А під ящиком рукавички |
| 2016-2018: Обігрів лобового скла | |
| 5 | 60A Головний запобіжник центрального електричного блоку у вантажному відсіку |
| 6 | 40A Вентилятор |
| 7 | - |
| 8 | - |
| 9 | 30A Пускове реле |
| 10 | 50A 2012-2015: Внутрішній діод |
| 11 | 70A Підтримка батареї |
| 12 | 15A 2012-2015: Центральний електронний модуль (CEM) (Опорна напруга резервної батареї) |
| 5A 2016-2018: Центральний електронний модуль (CEM) (Опорна напруга резервної батареї) |
Блок у багажнику
У багажному відсіку з лівого боку за захистом встановлюється ще один блок із запобіжниками.
Схема
Призначення
- 30A Електричне гальмо стоянки, ліве
- 30A Електричне гальмо стоянки, праве
- 30A Обігрів заднього скла
- 15A Розетка для причепа 2
- -
- 15A Розетка 12 В, вантажний відсік
- -
- -
- -
- -
- 40A Розетка для причепа 1
- -
