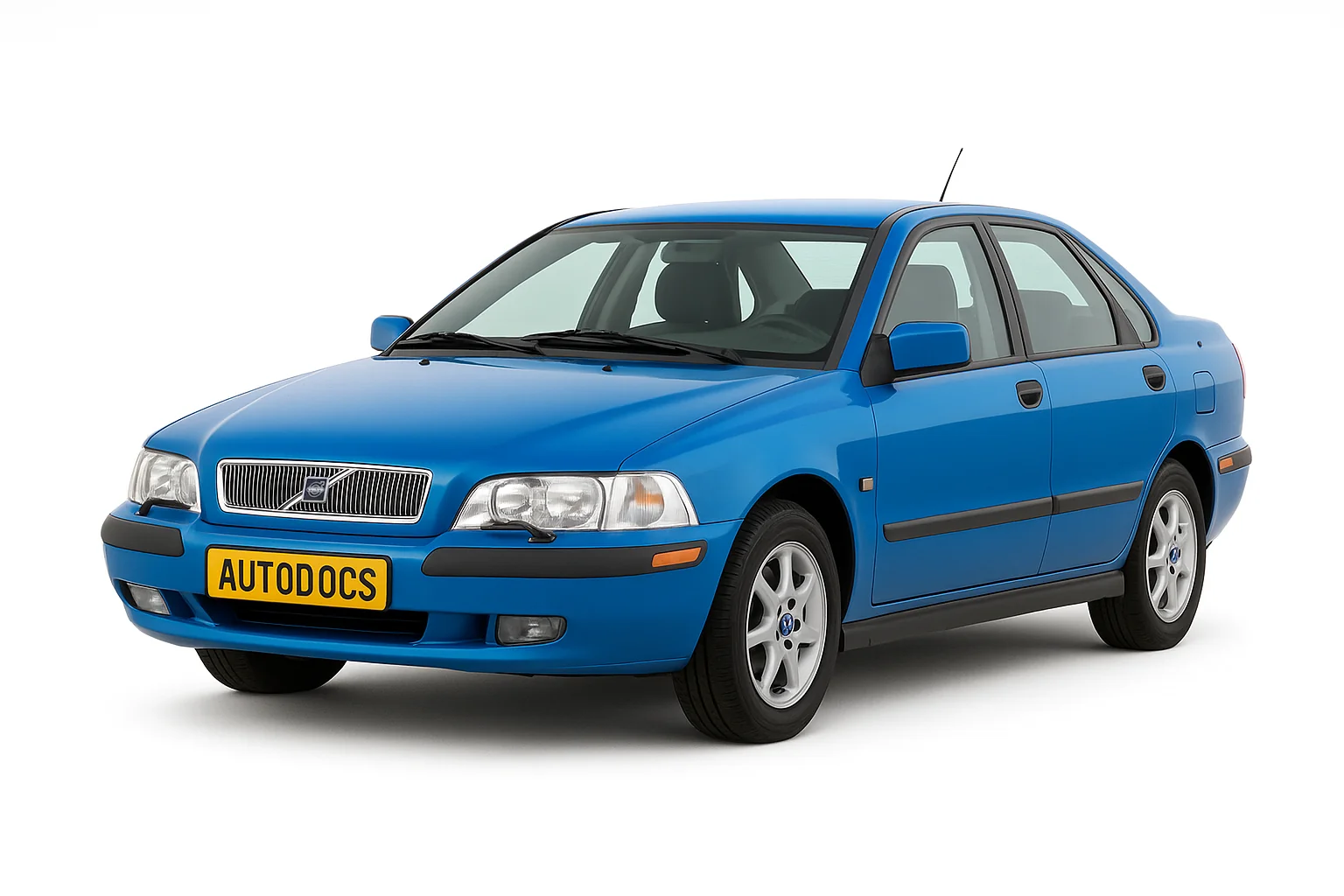

Volvo S40 1 покоління: запобіжники та реле в седані та універсалі. Перше покоління Volvo S40 вироблялося з 1995 по 2004 рік у кузовах седан (S40) та універсал (V40). За цей період автомобіль пройшов рестайлінг та технічні оновлення. У цій статті ми детально розглянемо блоки запобіжників та реле Volvo S40/V40: їх розташування, схеми, фото з поясненнями. Окремо покажемо, який запобіжник відповідає за прикурювач і як його замінити. Ця інформація допоможе вам самостійно діагностувати та вирішувати проблеми з електрообладнанням вашого Volvo S40 першого покоління.
Призначення запобіжників та реле може відрізнятися від наведеного і залежить від року випуску та рівня електричного оснащення вашого автомобіля.
Зміст
Блоки в салоні
Блок запобіжників та реле
У салоні автомобіля основний блок із запобіжниками та реле знаходиться під панеллю приладів, з боку водія.
Для доступу необхідно зняти захисну кришку. Сам блок виглядатиме приблизно ось так:
Порівнюйте позначення елементів зі своїми схемами, нанесеними на кришку блоків.
Варіант 1
| № | А | Опис |
|---|---|---|
| F1 | 25 | Електродвигун вентилятора системи охолодження, кондиціонер |
| F2 | 20 | Запасний |
| F3 | 10 | Запасний |
| F4 | 10 | Фонарі заднього ходу, стоп-сигнали, протибуксувальна система, електронний блок управління КПП, лампа підсвічування перемикача КПП |
| F5 | 10 | Система підтримання швидкості, вимикач стоп-сигналів, лампа підсвічування перемикача КПП |
| F6 | 20 | Підігрівачі сидінь, задні лампи освітлення салону, лампа підсвічування номерного знака, підсвічування вимикача освітлення, протитуманні фари/фонарі та вимикачі протитуманних фар/фонарів, реостат підсвічування комбінації приладів |
| F7 | 10 | Підсвічування вимикача блокування дверей від випадкового відкриття, комбінація приладів, покажчики поворотів, система освітлення в денний час, маршрутний комп'ютер, затримка вимкнення лампи освітлення салону |
| F8 | 20 | Аварійна сигналізація |
| F9 | 15 | Аудіосистема, електропривід дзеркал заднього виду, електропривід склопідйомників, електропривід антени |
| F10 | 10 | Електродвигун очищувача та насос омивача заднього скла (5-дв.) |
| F11 | 10 | Система SRS, центральний замок, іммобілайзер, реле системи управління двигуном, вимикач відсічки подачі палива (дизель) |
| F12 | 15 | Люк, обігрівачі заднього скла та дзеркал заднього виду, фари та індикатор включення фар, лампа сонцезахисного козирка |
| F13 | 15 | Стояночні вогні, живлення діагностичного роз'єму, коректор фар, прикурювач |
| F14 | 20 | Електродвигун очищувача лобового скла та перемикач очищувача, очищувачі фар, насос омивача |
| Реле | ||
| 1 | Реле обігрівача заднього скла | |
| 2 | Реле електродвигуна вентилятора опалювача | |
| 3 | Реле-переривач покажчиків поворотів | |
| 4 | Реле затримки вимкнення лампи освітлення салону | |
За прикурювач відповідає запобіжник номер 13.
Варіант 2
| № | А | Опис |
|---|---|---|
| F1 | 25 | Опалювач/кондиціонер |
| F2 | 10/20 | Роз'єм підключення додаткового обладнання, прикурювач |
| F3 | 10/20 | Протиугонна система, центральний замок, електропривід сидінь, електропривід склопідйомників, обігрівачі дзеркал заднього виду на дверях |
| F4 | 10 | Антиблокувальна система гальм (ABS), багатофункціональний блок управління |
| F5 | 20 | Підігрівач сидінь |
| F6 | 15 | Антиблокувальна система гальм (ABS), покажчики поворотів/протиугонна система, багатофункціональний блок управління, фонарі заднього ходу |
| F7 | 10 | Протиугонна система, система управління АКПП, центральний замок, система підтримання швидкості, система управління двигуном (LPG), індикатори комбінації приладів, вимикач освітлення, система контролю непристегнутих ременів безпеки, система SRS |
| F8 | 15/20 | Протиугонна система, центральний замок, покажчики поворотів/аварійна сигналізація |
| F9 | 15 | Аудіосистема |
| F10 | 20 | Очищувач фар, очищувач/омивач лобового скла |
| F11 | 10 | Система управління АКПП, центральний замок, система управління двигуном, іммобілайзер, комбінація приладів, система SRS |
| F12 | 15 | Звуковий сигнал протиугонної системи, обігрівач заднього скла, опалювач/кондиціонер, лампи освітлення салону, багатофункціональний блок управління, система контролю непристегнутих ременів безпеки, люк |
| F13 | 15 | Діагностичний роз'єм (DLC), стоп-сигнали |
| F14 | 20 | Система очищувача фар, система омивача/очищувача заднього скла |
| Реле | ||
| 1 | Реле обігрівача дзеркал заднього виду на дверях/реле обігрівача заднього скла | |
| 2 | Реле кондиціонера | |
| 3 | Реле-переривач покажчиків поворотів | |
За прикурювач відповідає запобіжник номер 2.
Блок реле
Він також встановлений під панеллю приладів, трохи правіше від блоку з запобіжниками та реле.
Варіант 1
| № | Позначення |
|---|---|
| 1 | Реле 1 центрального замка |
| 2 | Реле 2 центрального замка, задні двері |
| 3 | Реле очищувача/омивача заднього скла |
| 4 | – |
| 5 | Реле електроприводу склопідйомників |
| 6 | Реле стартера (іммобілайзер) |
| 7 | – |
Варіант 2
| № | Позначення |
|---|---|
| 1 | — |
| 2 | Реле приводу замка кришки багажника/задніх дверей — ^05/00, якщо є |
| 3 | Реле системи попередження про непристегнуті ремені безпеки/реле системи попередження про залишений ключ запалювання |
| 4 | Реле стартера — 06/00^ |
| 5 | Реле електроприводу склопідйомників |
| 6 | Реле стартера — ^05/00 |
| 7 | — |
Блок під капотом
Під капотом, у моторному відсіку, основний блок із запобіжниками та реле знаходиться з лівого боку поряд із стійкою та закритий захисною кришкою.
Варіант 1
Тип 1
| № | А | Призначення |
|---|---|---|
| F1 | 120 | Генератор, живлення на запобіжники 2,4,5,6 і 7, насос подачі повітря на випуск, свічки накалювання (дизель) |
| F2 | 40 | Живлення на блок запобіжників під панеллю приладів |
| F3 | 25 | Обігрівач заднього скла, обігрівач дзеркал заднього виду |
| F4 | 20 | Звуковий сигнал, протитуманні фари, світлодіод протиугонної системи |
| F5 | 10 | Живлення системи дистанційного управління центральним замком, пам'ять аудіосистеми, маршрутний комп'ютер, комбінація приладів, іммобілайзер, годинник, лампи освітлення салону, задні лампи місцевої підсвітки, лампи підсвічування замка запалювання /багажника /речового ящика |
| F6 | 20 | Електроприводи системи дистанційного управління центральним замком та індикатор несправності |
| F7 | — | |
| F8 | — | |
| F9 | 10 | Компресор кондиціонера |
| F10 | 10 | Стоп-сигнали |
| F11 | 40 | Замок запалювання, система підтримання швидкості, клапан обмеження подачі палива |
| F12 | 50 | ABS |
| F13 | 20 | Компоненти двигуна |
| F14 | 20 | Ближній/дальній світло фар |
| F15 | 30 | Електровентилятор системи охолодження, електровентилятор конденсатора кондиціонера |
| F16 | 30 | Електропривід передніх і задніх склопідйомників |
| F17 | 10 | Паливний насос (бензин) |
| F18 | 10 | Нагрівач кисневого датчика |
| F19 | — | |
| F20 | — | |
| F21 | — | |
| F22 | — | |
| F23 | 10 | Електронний блок управління ABS |
| Реле | ||
| 1 | Реле електромагнітної муфти компресора кондиціонера | |
| 2 | Реле електродвигуна заслонки перемикання забору повітря (кондиціонер) | |
| 3 | — | |
| 4 | Реле електродвигуна вентилятора системи охолодження | |
| 5 | Реле фар | |
| 6 | Реле електродвигуна вентилятора конденсатора кондиціонера | |
| 7 | Реле протиугонної системи (звуковий сигнал) | |
| 8 | Реле електронного блоку управління двигуном | |
Тип 2
| № | А | Призначення |
|---|---|---|
| F1 | 120 | Генератор, F2-7, свічки накалювання, електродвигун насоса подачі повітря на випуск |
| F2 | 40/50 | Блок запобіжників/реле, панель приладів 1 (F1-2, F8 і F13) |
| F3 | 25 | Обігрівач дзеркал заднього виду на дверях, обігрівач заднього скла |
| F4 | 20/30 | Протиугонна система, електропривід сидінь, протитуманні фари, звуковий сигнал протитуманні фонарі |
| F5 | 10 | Протиугонна система, аудіосистема, центральний замок, іммобілайзер, комбінація приладів, лампи освітлення салону |
| F6 | 20 | Протиугонна система, центральний замок, система блокування дверей від випадкового відкриття-задні двері |
| F7 | 15/20 | кондиціонер |
| F8 | 20 | Генератор (B4184SM), протитуманні фари, протитуманні фонарі |
| F9 | 10/15 | Кондиціонер, ліва фара- ближнє світло, багатофункціональний блок управління |
| F10 | 10/15 | Багатофункціональний блок управління, права фара- ближнє світло, стоп-сигнали |
| F11 | 40/50 | Нагрівач охолоджуючої рідини (Дизель), замок запалювання |
| F12 | 50 | Антиблокувальна система гальм (ABS) |
| F13 | 20 | Управління двигуном |
| F14 | 40 | Замок запалювання |
| F15 | 30 | Система кондиціонування, електродвигун вентилятора системи охолодження |
| F16 | 30 | Електропривід склопідйомників |
| F17 | 15 | Протиугонна система, звуковий сигнал |
| F18 | 10 | Лампи передніх/задніх габаритів |
| F19 | 15 | Ліва фара-дальнє світло, багатофункціональний блок управління, права фара- дальнє світло |
| F20 | 15 | Паливний насос |
| F21 | 10/20 | Управління двигуном |
| F22 | 15 | Генератор, вакуумний насос підсилювача гальм (моделі з бензиновим двигуном з турбокомпресором і АКПП) |
| F23 | 10 | Коректор фар |
| Реле | ||
| 1 | Реле електромагнітної муфти компресора кондиціонера | |
| 2 | Реле 2 електродвигуна вентилятора системи охолодження (Дизель) | |
| 3 | Реле 1 електродвигуна вентилятора системи охолодження | |
| 4 | Реле паливного насоса (Melco 1) | |
| 5 | Реле стартера | |
| 6 | Реле електродвигуна вентилятора конденсатора кондиціонера (бензин) | |
| 7 | Реле 2 електродвигуна вентилятора системи охолодження (EMS 2000) | |
| 8 | Реле системи управління двигуном (Дизель і EMS 2000) | |
Варіант 2
| № | А | Призначення |
|---|---|---|
| F1 | 120 | Генератор(Дизель), F2-10, свічки накалювання |
| F2 | 40 | Блок запобіжників/реле, панель приладів 1 (F1-2, F8 і F13) |
| F3 | 30 | Реле 1 нагрівача охолоджуючої рідини (Дизель) |
| F4 | 30 | Реле 2 нагрівача охолоджуючої рідини (Дизель) |
| F5 | 25 | Обігрівач дзеркал заднього виду на дверях, обігрівач заднього скла |
| F6 | 25 | Електропривід сидіння (водійського) |
| F7 | 25 | Електропривід сидіння пасажира |
| F8 | 10 | Кондиціонер, протиугонна система, центральний замок, електропривід антени, система управління двигуном (Melco), комбінація приладів, лампи освітлення салону |
| F9 | 20 | Протиугонна система, центральний замок |
| F10 | 15 | Аудіосистема |
| F11 | 20 | Система управління двигуном, іммобілайзер |
| F12 | 30 | Електропривід дзеркал заднього виду на дверях, електропривід склопідйомників |
| F13 | 30 | Електродвигун вентилятора системи охолодження |
| F15 | 50 | Антиблокувальна система гальм (ABS) |
| F16 | — | |
| F17 | 15 | Підігрівач паливного фільтра (дизель), паливний насос(бензин) |
| F18 | 10 | Реле електромагнітної муфти компресора кондиціонера (Дизель), реле 1/2 підігрівача охолоджуючої рідини (Дизель), система управління двигуном |
| F19 | 20 | Противтуманні фари, противтуманні фонарі |
| F20 | — | |
| F21 | 15 | Ліва фара — ближнє світло |
| F22 | 15 | Права фара-ближнє світло |
| F23 | 10 | Лампи передніх /задніх габаритів |
| F24 | 10 | Коректор фар, лампи підсвічування номерного знака, передні /задні габарити |
| F25 | 10 | Система управління АКПП, система управління двигуном (LPG) |
| F26 | 10 | Генератор (Melco) |
| F27 | 15 | Роз'єм живлення додаткового обладнання-задній |
| F28 | 15 | Ліва фара — дальнє світло, права фара — дальнє світло |
| F29 | 15 | Звуковий сигнал |
| F30 | 15/20 | Реле електромагнітної муфти компресора кондиціонера, електродвигун вентилятора конденсатора кондиціонера (Melco & EMS2000 Turbo) |
| F31 | 15 | Вакуумний насос підсилювача гальм (АКПП) |
| F32 | — | |
| Реле | ||
| 1 | Реле 1 електродвигуна вентилятора системи охолодження | |
| 2 | Реле електромагнітної муфти компресора кондиціонера | |
| 3 | Реле електродвигуна вентилятора конденсатора кондиціонера | |
| 4 | Реле 2 електродвигуна вентилятора системи охолодження (Дизель, Turbo і EMS2000) | |
| 5 | — | |
| 6 | Реле вакуумного насоса підсилювача гальм (EMS 2000 Turbo з AКПП) | |
| 7 | Реле системи управління двигуном | |
| 8 | Реле звукового сигналу | |
| 9 | Реле 2 нагрівача охолоджуючої рідини (Дизель) | |
Схеми електрообладнання
Схеми електрообладнання Volvo S40-1 можна завантажити тут
