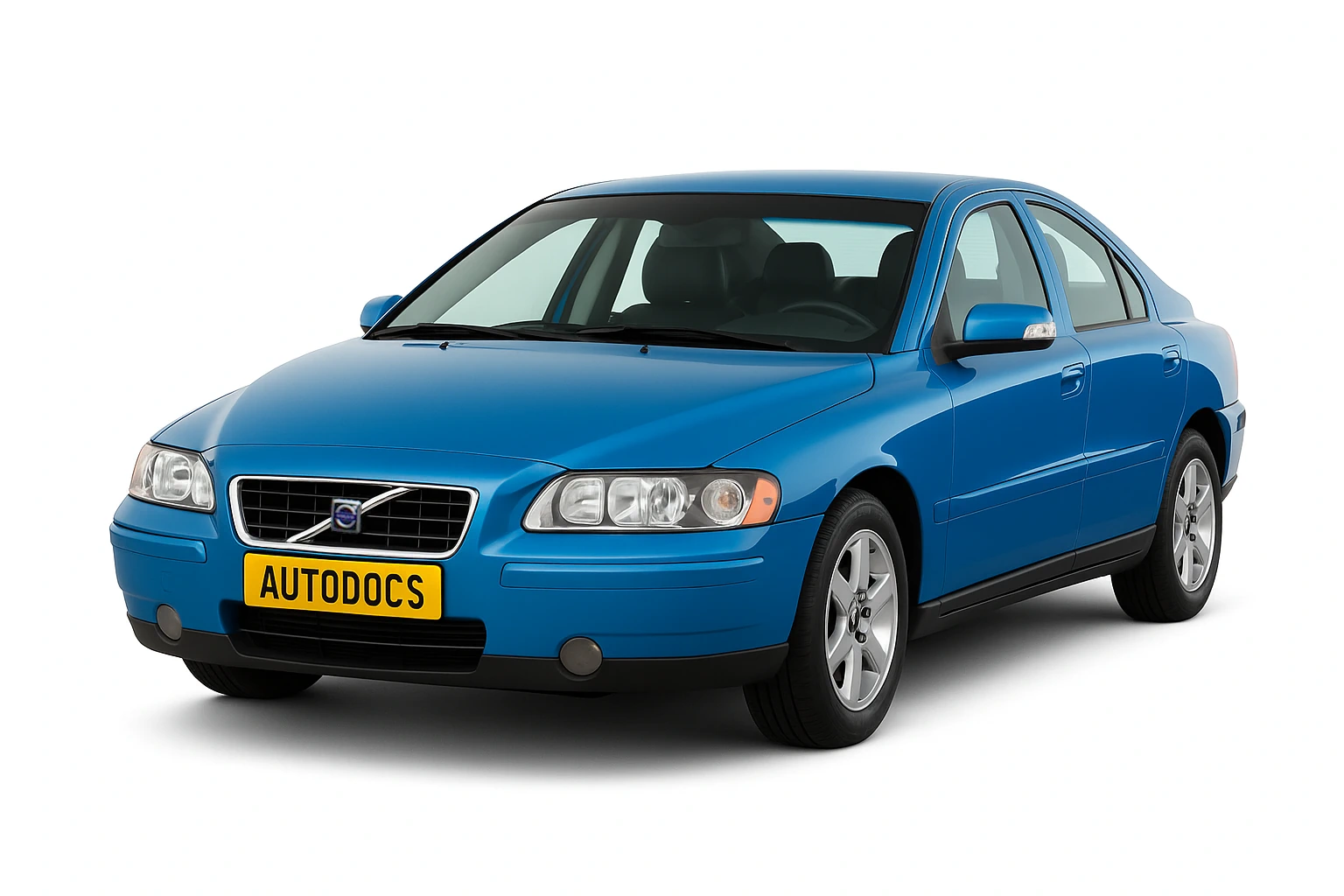

Volvo S60 1 покоління 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 року випуску з позначенням кузов. За цей час модель пройшла рестайлінг. У нашій статті ви знайдете інформацію про розташування електронних блоків управління, опис запобіжників та реле Вольво S60 зі схемами блоків, фото прикладами їх виконання та місцями розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, регіону постачання та рівня електричного оснащення Вашого автомобіля.
Зміст
Розташування
Загальна схема розташування електронних блоків керування
Опис
| 1 | Електронний блок керування кондиціонером |
| 2 | Блок управління вентилятором кондиціонера/опалювача – поруч із електродвигуном вентилятора |
| 3 | Датчик нахилу автомобіля (протиугінна система) |
| 4 | Звуковий сигнал протиугінної системи-за накладкою передньої правої колісної арки |
| 5 | Датчик зміни об'єму (протиугінна система) - стельова панель |
| 6 | Сигнальний датчик протиугінної системи - у багатофункціональному блоці управління З |
| 7 | Електронний блок керування аудіосистеми |
| 8 | Блок керування додатковим обігрівачем, якщо встановлено |
| 9 | Акумуляторна батарея - під порожні багажні відділення |
| 10 | Блок керування системою підтримки швидкості, вбудований в електронний блок керування двигуном. |
| 11 | Діагностичний роз'єм (DLC) |
| 12 | Блок управління блокуванням диференціала-на задньому диференціалі (4×4) |
| 13 | Блок керування електро обладнанням дверей водія – у двері-функції: Центральний замок, індикатори відчинених або не щільно зачинених дверей, електропривод/підігрівач дзеркал заднього виду на дверях, електропривод склопідйомників, лампи освітлення в дзеркалах дверей |
| 14 | Блок керування електрообладнанням дверей пасажира – у двері-функції: Центральний замок, індикатори відчинених або нещільно зачинених дверей, електропривод /підігрівач дзеркал заднього виду на дверях, електропривод склопідйомників, лампи освітлення в дзеркалах дверей |
| 15 | Блок керування електродвигуном вентилятора системи охолодження |
| 16 | Блок запобіжників / реле, моторний відсік 1 |
| 17 | Блок запобіжників / релі 2 в моторному відсіку - під блоком запобіжників / релі 1 моторного відсіку |
| 18 | Блок запобіжників / реле, панель приладів 1 |
| 19 | Блок запобіжників / реле, панель приладів 2 |
| 20 | Блок запобіжників / реле, багажне відділення 1 |
| 21 | Блок запобіжників / реле в багажному відділенні 2- поряд з акумуляторною батареєю |
| 22 | Блок керування фарою, лівий (моделі з ксеноновими фарами) |
| 23 | Блок керування фарою, правий (моделі з ксеноновими фарами) |
| 24 | Звукові сигнали |
| 25 | Іммобілайзер - в електронному блоці керування двигуном |
| 26 | Кільцева антена іммобілайзера – біля замку запалювання |
| 27 | Блок управління комбінацією приладів - панель приладів |
| 28 | Блок управління освітленням - за перемикачем головного освітлення |
| 29 | Функціональний блок управління з'єднаний блоком до охоронців / реле 2 приладової панелі - функції: Протиугінна система, центральний замок, електропривод склопідйомників, очищувач / омивач лобового скла, очищувач / омивач фар, рульове управління з підсилювачем, іммобілайзер, фари, покажчики повороту , звуковий сигнал, передні/задні габарити, стартер, під обігрів сидінь. Коректор фар, паливний насос, лампа підсвічування речового ящика, центральний стоп сигнал. |
| 30 | Функціональний блок управління 2-з'єднаний з блоком до охоронців / реле, багажне відділення 1 - функції: Протиугінна система, центральний замок, задні ліхтарі, покажчик рівня палива, лампи освітлення салону, обігрівач заднього скла, роз'єм живлення додаткового обладнання - задній, під обігрівач паливного фільтра - Дизель, підголовники заднього сидіння. |
| 31 | Багатофункціональний блок управління 3 - у внутрішньому дзеркалі заднього виду - функції: Центральний замок, протиугінна система, люк, датчик дощу, лампи освітлення салону, нагадування про не пристебнуті ремені безпеки |
| 32 | Блок керування навігаційною системою |
| 33 | Датчик температури навколишнього повітря - у дзеркалі правих дверей |
| 34 | Датчик дощу (якщо встановлено) |
| 35 | Реле системи блокування дверей від випадкового відчинення, лев. - у двері |
| 36 | Реле системи блокування дверей від випадкового відчинення, прав. - у двері |
| 37 | Блок керування електроприводом сидіння - під сидінням, з боку водія |
| 38 | Бічний датчик удару, лівий передній - центральна стійка |
| 39 | Бічний датчик удару, правий передній - центральна стійка |
| 40 | Бічний датчик удару, задній лівий – за підтримкою на подушці заднього сидіння |
| 41 | Бічний датчик удару, задній правий – за підтримкою на подушці заднього сидіння |
| 42 | Електронний блок керування SRS |
| 43 | Блок датчика положення рульового колеса – приєднаний до блоку запобіжників/ реле 2 під панеллю приладів |
| 44 | Блок керування електрообладнанням рульового колеса - за кермовим колесом - функції: Аудіосистема, система підтримки швидкості (круїз-контроль), звуковий сигнал, покажчики повороту, очисник / омивач лобового скла, ближнє / дальнє світло фар, маршрутний комп'ютер |
| 45 | Блок керування електроприводом люка |
| 46 | Блок управління підвіскою - збоку центральної консолі |
| 47 | Електронний блок керування КПП |
| 48 | Блок керування перемиканням передач |
| 49 | Блок телематики |
Блоки в салоні
Блок запобіжників 1
У лівому торці панелі приладів за захисною кришкою кришкою знаходиться перший блок із запобіжниками.
Звіряйте призначення елементів зі своїми схемами на кришці блоків.
Схема
Позначення
| 1 | 10A 2001-2002: Ближнє світло фар, зліва |
| 15A 2003-2004: Ближнє світло, Bi-Xenon | |
| 25A 2005-2009: Сидіння водія з електроприводом | |
| 2 | 10A 2001-2002: Ближнє світло фар, праворуч |
| 20A 2003-2004: Далеке світло | |
| 25A 2005-2009: Сидіння пасажира з електроприводом | |
| 3 | 15A 2001-2002: Ближнє світло |
| 30A 2003-2004: Сидіння водія з електроприводом | |
| 30A 2005-2009: Вентилятор кліматичної установки | |
| 4 | 20A 2001-2002: Далеке світло |
| 30A 2003-2004: Сидіння пасажира з електроприводом | |
| 25A 2005-2009: Блок управління праворуч, передні двері | |
| 5 | 30A 2001-2002: Сидіння водія з електроприводом |
| 15A 2003-2004: Підсилювач рульового управління, вакуумний насос | |
| 25A 2005-2009: Блок управління зліва, передні двері | |
| 6 | 30A 2001-2002: Сидіння пасажира з електроприводом |
| 5A 2004; Bi-Fuel: Клапан газового балона | |
| 10A 2005-2009: Загальне освітлення, стельове (RCM), верхній електронний блок управління (UEM) | |
| 7 | 15A 2001-2004: Підігрів сидіння (переднє ліве) |
| 15A 2005-2009: Люк у даху | |
| 8 | 15A 2001-2004: Підігрів сидіння (переднє праве) |
| 7,5A 2005-2009: Замок запалювання, система SRS, блок управління двигуном (ЕСМ), вимкнення SRS сторона пасажира (PACOS), електронне блокування старту (IMMO), блок управління коробкою передач (TCM; дизель та R-models – для 2006 року) | |
| 9 | 5A 2001-2004: ABS / STC (2003-2004) / DSTC (2003-2004) |
| 5A 2005-2009: OBDII, перемикач світла (LSM), датчик кута повороту рульового колеса (SAS), блок управління рульовим колесом (SWM) | |
| 10 | 15A 2001-2002: Далеке світло фар, зліва |
| 20A 2005-2009: Аудіо | |
| 11 | 15A 2001-2002: Далеке світло фар, праворуч |
| 30A 2005-2009: Підсилювач аудіосистеми | |
| 12 | 15A 2001-2004: Коректор фар (2004), очищувачі фар |
| 10A 2005-2009: Дисплей RTI | |
| 13 | 20A 2001-2002: Розетка 12V |
| 15A 2003-2004: Розетка 12V | |
| 5A 2005-2009: Телефон | |
| 2005-2009: 14-38 – Не використовується | |
| 14 | 5A Сидіння пасажира з електроприводом, передні ремені безпеки (2001-2002) |
| 15 | 5A 2001-2003: Аудіо, VNS |
| 5A 2004: Аудіо RTI | |
| 16 | 20A Аудіо |
| 17 | 30A Підсилювач |
| 18 | 5A 2001-2002: Передні протитуманні фари |
| 15A 2003-2004: Передні протитуманні фари | |
| 19 | 10A 2001-2003: VNS |
| 10A 2004: RTI дисплей | |
| 20 | 5A 2002: Транспортний перемикач |
| 21 | 20A Автоматична коробка передач, блокування селектора коробки передач, D2 |
| 22 | 20A Покажчики повороту |
| 23 | 5A Перемикач освітлення, діагностичний роз'єм, модуль кермового колеса, блок керування кліматичною установкою / блок комфорту |
| 24 | 10A 2001-2002: Блок управління кліматичною установкою, сидіння водія з електроприводом, комбінація приладів |
| 10A 2003-2004: Блок управління кліматичною установкою, сидіння водія з електроприводом, комбінація приладів, обігрівач стоянки | |
| 25 | 10A 2001-2002: Замок запалювання, центральний електронний модуль, реле стартера |
| 10A 2003: Замок запалювання, SRS, реле стартера, блок управління двигуном | |
| 10A 2004: Замок запалювання, центральний електронний модуль, реле стартера, блок керування двигуном | |
| 26 | 30A Блок керування кліматичною установкою |
| 27 | 15A 2001-2002: Електронний модуль передніх дверей |
| 15A 2004: Активне шасі FOUR-C | |
| 28 | 10A Модуль стелі, освітлення салону |
| 29 | 10A Телефон |
| 30 | 10A 2001-2002: Габаритні вогні (ліворуч) |
| 7,5A 2003-2004: Габаритні вогні (ліворуч) | |
| 31 | 10A 2001-2002: Габаритні вогні (праворуч), освітлення номерного знака |
| 7,5A 2003-2004: Габаритні вогні (праворуч), освітлення номерного знака | |
| 32 | 10A Центральний електронний модуль, підсвічування дзеркала в козирку, підсилювач керма, освітлення ящика рукавички (2003-2004), освітлення салону (2003) |
| 33 | 15A Паливний насос |
| 34 | 15A Люк |
| 35 | 25A Центральний замок, склопідйомники, ліве дзеркало з електроприводом |
| 36 | 25A Центральний замок, склопідйомники, праве дзеркало з електроприводом |
| 37 | 30A Задні склопідйомники, блокування склопідйомників від дітей (2003-2004) |
| 38 | 5A 2003-2004: Сирена протиугінної системи |
Блок запобіжників 2
Ще один блок із запобіжниками встановлений під панеллю приладів, поруч із діагностичним роз'ємом, переважно у моделях 2004 – 2009 років випуску.
Фото – приклад
Для доступу необхідно відкрутити кріплення захисту.
Схема
Призначення
| 1 | 15A Обігрів сидіння, права сторона |
| 2 | 15A Обігрів сидіння, ліва сторона |
| 3 | 15A Звуковий сигнал |
| 4 | Резервне гніздо |
| 5 | 10A Інформаційно-розважальна система |
| 6 | Резервне гніздо |
| 7 | Резервне гніздо |
| 8 | 5A Сирена охоронної сигналізації |
| 9 | 5A Контакти сигналу гальмування, живлення |
| 10 | 10A Комбінований прилад (DIM), кліматична установка (ССМ), обігрівач стоянки, сидіння водія з електроприводом |
| 11 | 15A Розетка 12V (прикурювач) , переднє сидіння, заднє сидіння та холодильник |
| 12 | Резервне гніздо |
| 13 | Резервне гніздо |
| 14 | 15A S60 R, 2005-2006: Очисники фар |
| 15 | 5A ABS, STC/DSTC |
| 16 | 10A Електронне сервоуправління (ECPS), активний біксенон (НСМ), регулювання висоти пучка світла фар |
| 17 | 7,5A Протитуманна фара, попереду зліва |
| 18 | 7,5A Протитуманна фара, попереду праворуч |
| 19 | Резервне гніздо |
| 20 | 5A Насос охолоджувальної рідини (V8) |
| 21 | 10A Блок керування зв'язком (ТОМ), блокування передачі заднього ходу (М66) |
| 22 | 10A Далеке світло фар, ліворуч |
| 23 | 10A Далеке світло фар, праворуч |
| 24 | Резервне гніздо |
| 25 | Резервне гніздо |
| 26 | Резервне гніздо |
| 27 | Резервне гніздо |
| 28 | 5A Сидіння пасажира з електроприводом |
| 29 | 7,5A Паливний насос |
| 30 | 5A BUS |
| 31 | Резервне гніздо |
| 32 | Резервне гніздо |
| 33 | 20A Вакуумний насос |
| 34 | 15A Насос омиваючої рідини фар |
| 35 | Резервне гніздо |
| 36 | Резервне гніздо |
За роботу прикурювача відповідає запобіжник №11.
Блок реле
Цей блок встановлений під панеллю у ранніх моделях Вольво s60. Також відомий як центральний електронний модуль CEM. Виглядає приблизно так:
Схема
Розшифровка
| 1 | - |
| 2 | Допоміжні ланцюги запалювання |
| 3 | Основні ланцюги запалювання |
| 4 | - |
| 5 | - |
| 6 | електропривод склопідйомника - закриття, ліві задні двері |
| 7 | електропривод склопідйомника - відкриття, ліві задні двері |
| 8 | відключення електродвигунів задніх склопідйомників, блокування дверей від випадкового відчинення - задні двері |
| 9 | далекий світла фар |
| 10 | Габаритні лампи |
| 11 | Система освітлення у денний час |
| 12 | ближній світла фар |
| 13 | Реле електропривода склопідйомника - закриття, права задні двері |
| 14 | Реле електропривода склопідйомника - відкриття, праві задні двері |
| 15 | Реле 2 допоміжних ланцюгів запалювання |
| 16 | Система управління трансмісією |
| 17 | - |
| 18 | - |
| 19 | - |
| 20 | - |
| 21 | Телематика |
| 22 | - |
| 23 | - |
| 24 | - |
| 25 | - |
| 26 | - |
| 27 | Протитуманні фари |
| 28 | Реле бензонасосу |
| 29 | - |
| 30 | Реле системи контролю витоку палива |
| 31 | Перемичка - ліві покажчики повороту |
| 32 | Перемичка - праві покажчики повороту |
| 33 | - |
| 34 | Перемичка - ближнє світло фар |
| 35 | - |
Блок під капотом
У лівій частині моторного відсіку, поруч зі стійкою знаходиться блок із запобіжниками та реле. Можливо кілька варіантів виконання даного блоку із запобіжниками та реле.
Варіант 1
Фото
Схема та розташування
Розшифровка
- 60A – Блок управління запальних свічок, Свічки розжарювання, Запальна свічка
- 60A – Електродвигун, електровентилятор охолодження
- -
- -
- -
Схема запобіжників
Опис
| 1 | 30A ABS |
| 2 | 30A ABS |
| 3 | 35A Омивачі фар струменем під високим тиском |
| 4 | 25A Обігрівач стоянки (опція) |
| 5 | 20A Додаткові фари (опція) |
| 6 | 35A Реле стартера |
| 7 | 25A Очищувачі вітрового скла |
| 8 | 15A Запобіжник бензонасоса |
| 9 | 15A Модуль управління трансмісії (ТСМ), (V8, дизель, 6-ціл. бензин) |
| 10 | 20A Котушки запалювання (бензин), модуль керування двигуном (ЕСМ), інжекторні клапани, (дизель) |
| 11 | 10A Датчик положення педалі подачі палива (АРМ), АС-компресор, вентилятор, електронний блок |
| 12 | 5/15A Модуль керування двигуном (ЕСМ) (бензин), форсунки, (бензин), витратомір повітря (бензин); витратомір повітря (дизель) |
| 13 | 10/15A Модуль управління дросельною заслінкою (V8), V1S (6-цил. бензин); модуль управління дросельною заслінкою, соленоїдний клапан, SWIRL (клапан повітряної суміші), регулятор тиску палива (дизель) |
| 14 | 10/20A Лямбда-зонд (бензин); лямбда-зонд (дизель) |
| 15 | 10/15A Обігрівач вентиляції картера, соленоїдні клапани, діагностика течі (5-цил. бензин); Обігрівач вентиляції картера (V8, 6-цил. бензин), муфта AC (V8, 6-цил. бензин), соленоїдні клапани, діагностика течі (V8, 6-цил. бензин), ЕСМ, (V8, 6-цил. бензин) ), витратомір повітря (V8), свічки розжарювання (дизель) |
| 16 | 20A Ближнє світло фар, ліворуч |
| 17 | 20A Ближнє світло фар, праворуч |
| 18 | Резервне гніздо |
| 19 | 5A Блок управління двигуном (ЕСМ), живлення, реле двигуна |
| 20 | 15A Габаритні вогні |
| 21 | 20А 2009: Вакуумний насос |
Схема реле
Призначення
- FMA1 – Стартер
- FMA2 – Реле автоматики свічок розжарювання, не I5D
- FMA3 – Головне реле системи керування двигуном
- FMI2 – Реле, кліматична установка
- FST1 – Реле склоочисників вітрового скла, низька/висока швидкість
- FST2 – Реле інтервального ходу склоочисників
- FST3 – Реле, двигун омивача фар високого тиску
Варіант 2
Фото – приклад
Запобіжники
Схема
Позначення
| F1 | 25A Блок керування додатковим обігрівачем |
| F2 | 20A Додаткове обладнання / Додаткові фари |
| F3 | 10А 2005: Дросельна заслінка (5-цил. без турбонагнітача/бітпаливний) |
| F4 | 20A Бензин: Датчик лямбда 2004-2005; Дизель: Блок управління двигуном (ЕСМ), паливний клапан високого тиску |
| F5 | 10/ 15A Система керування двигуном (Витратомір повітря, блок керування двигуном, форсунки, Обігрівач вентиляції картера, соленоїдні клапани) |
| F6 | |
| F7 | 10А 2001-2004: Блок управління дросельною заслінкою |
| F8 | 10A Датчик положення педалі подачі палива (АРМ), AC-компресор, вентилятор електронного блоку (2003-2005) |
| F9 | 15A Звуковий сигнал 10А 2005; Bi-fuel LPG: Клапан газового балона |
| F10 | - |
| F11 | 20A 2001-2004: Компресор кондиціонера, котушки запалювання, вентилятор (2001-2002), соленоїдні клапани (2004; дизель) 2005: Котушки запалення |
| F12 | 5A Стоп-сигнали |
| F13 | 25A Очищувач лобового скла |
| F14 | 30A Антиблокувальна система гальм ABS/ESP (DST С) |
| F15 | 15А 2004; Bi-Fuel: Клапан газового балона / 35А 2005: Омивачі фар струменем під високим тиском |
| F16 | 15A ¦Склоочисники лобового скла, очищувачі фар |
| F17 | 10/20A Права фара - ближнє світло (ксенон) |
| F18 | 10/20A Ліва фара — ближнє світло (ксенон), 15А 2005 Габаритні вогні попереду |
| F19 | 30A Антиблокувальна система гальм ABS/ESP (DSTС) |
| F20 | 15/20A Ліва фара – дальнє світло |
| F21 | 15/20A Права фара — дальнє світло, 2005 2005: Паливний насос |
| F22 | 25/35A Стартер |
| F23 | 5A Реле системи керування двигуном, електронний блок керування двигуном (ЕСМ) |
| F24 | - |
Схема реле
Призначення реле
- Система керування двигуном
- Свічки розжарювання
- Стартер
- Переривчастий режим роботи очищувача лобового скла
- Очищувач/омивач фар
- Електромагнітна муфта компресора кондиціонера
- Гудок (сигнал)
- Насос омивача лобового скла
- Електродвигун очищувача лобового скла
- Електродвигун насоса омивача заднього скла
На звороті блоку встановлюються додаткові елементи захисту.
Схема
Опис
| F1 | 60A Свічки розжарювання |
| F2 | 60A Ланцюги торцевого блоку салону: запобіжники (F5-7), (F25-27), (F32-33) |
| F3 | 60A Ланцюги торцевого блоку салону: запобіжники (F3-4), (F8-11), (F16-19), (F34-38) |
| F4 | 60A Ланцюги торцевого блоку салону: запобіжники (F1), (F12-15), (F20-24) |
| F5 | Пусто |
| F6 | Пусто |
| F7 | Пусто |
| F8 | 60A Електродвигун вентилятора системи охолодження |
Блоки у багажнику
У багажному відсіку, ліворуч за захистом салону, встановлюється ще один блок із запобіжниками та реле. Для доступу треба повернути утримувач.
Варіант 1
Сам блок виглядатиме приблизно отак.
Схема
Призначення
| F1 | 10A Багатофункціональний блок керування 2, внутрішнє освітлення – підсвічування багажного відділення |
| F2 | 10A Задні протитуманні ліхтарі |
| F3 | 15A Стоп-сигнали |
| F4 | 10A Ліхтарі заднього ходу |
| F5 | 5A Обігрівач заднього скла, реле живлення роз'єму електро обладнання причепа |
| F6 | 10A Привід відкриття задніх дверей |
| F7 | 10А Складні підголівники |
| F8 | 15A Центральний замок – блокування задніх бічних дверей/ задніх дверей лючок/ кришка паливо заливної горловини |
| F9 | 20A Роз'єм електроустаткування причепа |
| F10 | 5A Підсилювач сигналу антени, ЦД |
| F11 | 15A Додаткове обладнання |
| F12 | - |
| F13 | - |
| F14 | 7,5A Стоп-сигнали |
| F15 | 20A Роз'єм електроустаткування причепа |
| F16 | 15А Розетка в багажному відсіку |
| F17 | 7,5A Підігрівач паливного фільтра (Дизель), блок керування блокуванням диференціала |
| F18 | 15A Підігрівач паливного фільтра (дизель) |
| 1 | - |
| 2 | - |
| 3 | - |
| 4 | Реле переривчастого режиму роботи очищувача заднього скла |
| 5 | Реле двокомпонентної системи паливоподачі Bi-fuel |
| 6 | Реле електронного блоку керування кондиціонером - задній кондиціонер |
| 7 | Реле приводу задніх дверей |
| 8 | Не використовується(2002) |
| 9 | Реле приводу замку паливо заливної горловини. |
| 10 | - |
| 11 | Реле центрального замку правих задніх дверей – розблокування |
| 12 | - |
| 13 | - |
| 14 | Реле електродвигуна очищувача заднього скла |
| 15 | - |
| 16 | - |
| 17 | - |
| 18 | - |
| 19 | Перемичка - стоп-сигнали |
| 20 | Перемичка - задні габарити |
| 21 | Перемичка - задні габарити |
| 22 | Перемичка-роз'єм живлення додаткового обладнання у багажному відділенні |
| 23 | Перемичка - протитуманні ліхтарі |
| 24 | - |
| 25 | Реле задніх протитуманних ліхтарів. |
| 26 | Реле задніх протитуманних ліхтарів |
| 27 | Реле стоп-сигналів |
| 28 | Реле ліхтарів заднього ходу |
| 29 | Реле центрального замку, задній - подвійне блокування |
| 30 | Реле центрального замку лівих задніх дверей – розблокування |
| 31 | Реле приводу замку паливо заливної горловини - закриття, реле центрального замка - задні двері - закриття (2002) |
| 32 | Реле підігрівача паливного фільтра (дизель) |
| 33 | - |
| 34 | Реле обігрівача заднього скла |
| 35 | Аудіосистема |
| 36 | Реле живлення роз'єму електроустаткування причепа |
Варіант 2
Фото – приклад
Схема
Позначення
| 1 | 10A Ліхтар заднього ходу |
| 2 | 20A Габаритні вогні, протитуманні фари, освітлення багажного відділення, освітлення номерного знака, лампи стоп-сигналів |
| 3 | 15A Аксесуари (АЕМ) |
| 4 | Резервне гніздо |
| 5 | 10A Електронна апаратура REM |
| 6 | 7,5A Розважальна система заднього сидіння RSE (аксесуар) |
| 7 | 15A Прокладка проводки (30 живлення) |
| 8 | 15A Електрична розетка в багажному відсіку |
| 9 | 20A Задні двері, права: склопідйомник, блокування склопідйомника |
| 10 | 20A Задні двері, ліва: склопідйомник, блокування склопідйомника |
| 11 | Резервне гніздо |
| 12 | Резервне гніздо |
| 13 | 15A Підігрівач дизельного фільтра |
| 14 | 15A Сабвуфер, кондиціювання повітря в задній частині салону (А/С) |
| 15 | Резервне гніздо |
| 16 | Резервне гніздо |
| 17 | 5A Додаткова аудіоапаратура |
| 18 | Резервне гніздо |
| 19 | 15A Складаний підголівник |
| 20 | 20A Прокладка проводки (15 живлення) |
| 21 | Резервне гніздо |
| 22 | Резервне гніздо |
| 23 | 7,5A AWD |
| 24 | Резервне гніздо |
| 25 | Резервне гніздо |
| 26 | 5A Допомога при паркуванні |
| 27 | 30A Головний запобіжник: кабельне проведення до причепа, допомога при парковці, AWD |
| 28 | 15A Центральний замок (PCL) |
| 29 | 25A Освітлення причепа зліва: габаритні вогні, покажчики поворотів |
| 30 | 25A Освітлення причепа, праворуч: сигнал гальмування, протитуманні ліхтарі ззаду, покажчики поворотів |
| 31 | 40A Головний запобіжник |
| 32 | Резервне гніздо |
| 33 | Резервне гніздо |
| 34 | Резервне гніздо |
| 35 | Резервне гніздо |
| 36 | Резервне гніздо |
| 37 | 20A Електро обігрівається заднє скло |
| 38 | 20A Електро обігрівається заднє скло |
Електросхема
Потрібно більше інформації про ремонт та обслуговування? Вивчіть електричні схеми Вольво S60 “завантажити“.
