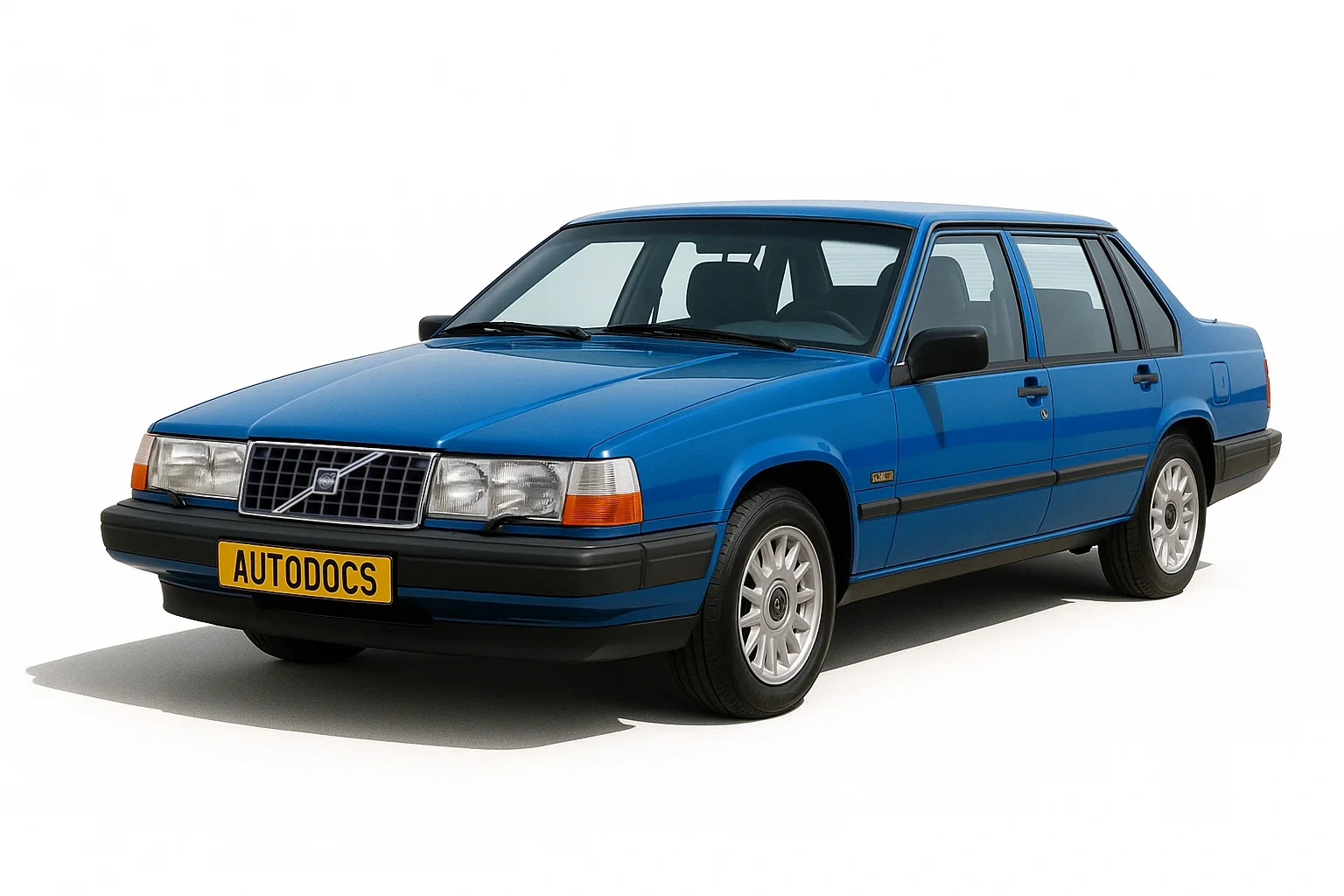

Volvo 940 вироблявся у 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998 роках. За цей час модель пройшла оновлення. У цій статті ви знайдете інформацію з описом запобіжників та реле Вольво 940 зі схемою блоку та місцем його розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску, рівня електричного обладнання та регіону постачання Вашого автомобіля.
Блок запобіжників та реле
Основний блок із запобіжниками та реле знаходиться в салоні, в середині панелі, за попільничкою. Для доступу до блоку її треба забрати.
Запобіжники
| № | А | Опис |
|---|---|---|
| 1 | 25А | Головний паливний насос, система упорскування палива, система запалювання, підігрів датчика кисню (B200, B230FT) |
| 2 | 25А | Аварійна сигналізація, спалах фар, центральний замок, протиугінна сигналізація |
| 3 | 30А | Сидіння з електроприводом, причіп ('93-'95) |
| 4 | 15А | Стоп-сигнали, блокування перемикання передач |
| 5 | 15А | Освітлення ящика рукавички, годинник, радіо, внутрішнє освітлення, освітлення багажника, сигнальна лампа відкритих дверей, антена з живленням, косметичне дзеркало, протиугінна сигналізація |
| 6 | 30А | Електронний клімат-контроль (ECC), Вентилятор – Блок клімат-контролю |
| 7 | 15А | Передні протитуманні фари, задні протитуманні фари |
| 8 | 30А | Електричні склопідйомники |
| 9 | 15А | Нагадування про ключ, нагадування про непристебнутий ремен, ручний клімат-контроль (MCC), реле кондиціонера ('90-'92), сигнальна лампа (ремінь безпеки), покажчики повороту, підігрів передніх сидінь, електричні склопідйомники, блокування перемикання передач, причіп |
| 10 | 30А | Обігрів заднього скла, люк з електроприводом, дзеркала з електроприводом та підігрівом |
| 11 | 15А | Насос підкачування палива в паливному баку (LH-2.4 MFI), кисневий датчик (HO2S) Обігрів (B200F, B230FB/FD) |
| 12 | 15А | Ліхтарі заднього ходу, круїз-контроль, овердрайв (механічна коробка передач), відключення 4-ї передачі (автоматична коробка передач), сигнальна лампа відмови лампи, протиугінна сигналізація, датчик температури вихлопних газів (Японія) |
| 13 | 15А | Pulsair - магнітний клапан, паливний клапан (дизель), механізм попереднього нагріву (дизель), рециркуляція відпрацьованих газів (дизель), імпульсне впорскування вторинного повітря (PAIR), соленоїд (B230FD) |
| 14 | 15А | Дзеркала з електроприводом, прикурювач , радіо, задній двірник (універсал), датчик температури навколишнього повітря |
| 15 | 25А | Звуковий сигнал, склоочисник/омивач лобового скла, склоочисник/омивач фар, сидіння з електроприводом |
| 16 | 30А | Вентилятор обігрівача, кондиціонер, модуль керування електронним клімат-контролем (ECC), соленоїди ECC |
| 17 | 15А | Ліва фара (дальнє світло), індикатор дальнього світла |
| 18 | 15А | Права фара (дальнє світло), передні протитуманні фари (Японія) |
| 19 | 15А | Ліва фара (ближнє світло), реле протитуманних фар, контроль ширини променя |
| 20 | 15А | Права фара (ближнє світло), регулювання ширини променя |
| 21 | 15А | Ліві габаритні вогні (передні та задні), підсвічування номерного знаку, підсвічування попільнички, підсвічування панелі управління обігрівачем, підсвічування перемикача обігріву заднього скла та люка в даху, підсвічування лівої приладової панелі, підсвічування радіо, датчик температури навколишнього повітря |
| 22 | 15А | Підсвічування ременя безпеки, праві габаритні вогні (спереду та ззаду), підсвічування відсіку центральної консолі, реле протитуманних фар, підсвічування перемикача обігріву сидінь, підсвічування панелі вибору передач, підсвічування задньої попільнички |
| 23 | 25А | Підігрів передніх сидінь |
| 24 | '90–'92: Гніздо для перевірки SRS (подушок безпеки) | |
| 25А | '94-'95: АБС | |
| 15А | '94-'95: АБС | |
| 25 | 15А | '90-'92: Задні протитуманки |
| '93–'95: Задні протитуманні фари (США, CND, Японія), ближнє світло, що відключається (Північні країни, Нідерланди, Бельгія) | ||
| 26 | 25А | Радіо, Підсилювач, Чейнджер компакт-дисків |
За роботу прикурювача відповідає запобіжник №14.
На автомобілях 1990-1993 років, оснащених антиблокувальною системою гальм (ABS) система захищена додатковим запобіжником на 10 ампер, розташованим під панеллю приладів зліва від рульового колеса.
Реле
| № | Призначення |
|---|---|
| A | Датчик попередження про несправність лампи |
| B | Нагадування про непристебнутий ремень/ попередження про ключ |
| C | Переривчастий склоочисник |
| D | Уривчастий режим склоочисника (задні двері багажника - універсал) |
| E | Упорскування палива |
| F | Передні протитуманні фари |
| G | Мигалка фар |
| H | Датчик температури вихлопних газів (Японія) |
| I | Овердрайв |
| J | Перевантаження (електросклопідйомники/обігрівач сидінь) |
| K | Передня фара |
| L | центральний замок |
| M | Задній протитуманний ліхтар |
| N | Перевантаження далекого світла (крім США, CND) |
| O | – |
| P | – |
| R | – |
| S | – |
