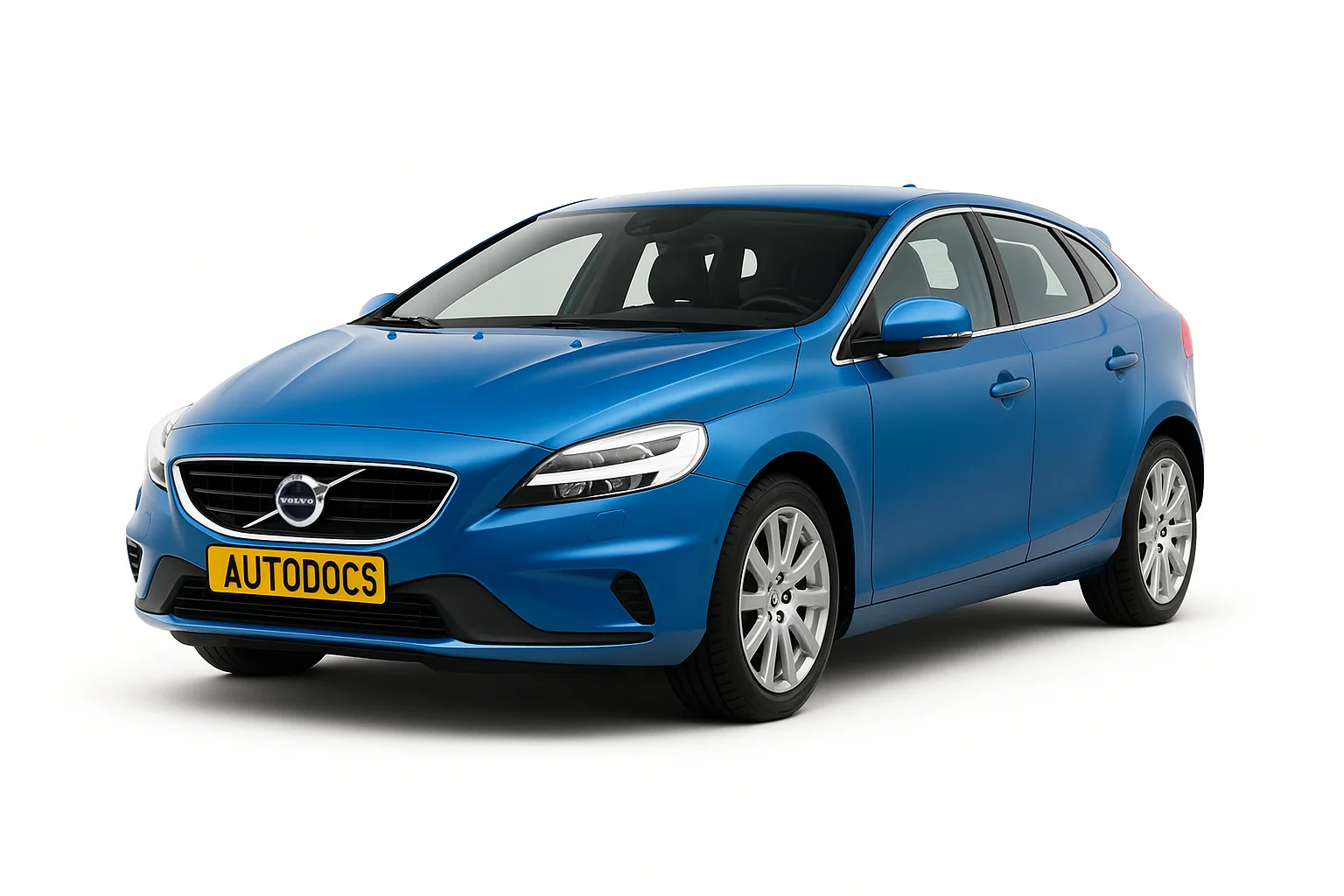

Хетчбек Volvo V40 випускався у 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 році. За цей час модель пройшла рестайлінг. У нашому матеріалі ви знайдете опис запобіжників та реле Вольво V40 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Зазначимо запобіжник прикурювача.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блоки в салоні
Блок запобіжників
Цей блок із запобіжниками розташований під бардачком та закритий захисною кришкою.
| № | А | Опис |
|---|---|---|
| 56 | 20 | Паливний насос |
| 57 | – | |
| 58 | 15 | Склоочисник заднього скла |
| 59 | 5 | Резервне становище, внутрішнє освітлення |
| 60 | 10 | Внутрішнє висвітлення; Електропривод сидінь |
| 61 | 10 | Жалюзі, скляний дах (опція) |
| 62 | 5 | Датчик дощу (опція); затемнення, внутрішнє дзеркало заднього виду (опція); Датчик вологості (опція) |
| 63 | 5 | Система попередження про зіткнення (опція) |
| 64 | – | |
| 65 | 10 | Розблокування задніх дверей (див. також запобіжник 84) |
| 66 | ||
| 67 | 5 | Резервне положення 3, постійна напруга |
| 68 | 15 | Замок кермового керування |
| 69 | 5 | Комбінована панель приладів |
| 70 | 10 | Центральний замок, кришка паливного бака (див. також запобіжник 83) |
| 71 | 10 | Кліматична панель |
| 72 | 7,5 | Модуль рульового колеса |
| 73 | 5 | Сирена сигналізація (опція); Роз'єм для передачі даних OBDII |
| 74 | 15 | Дальнє світло |
| 75 | ||
| 76 | 10 | Ліхтар заднього ходу |
| 77 | 20 | Склоочисники (див. також запобіжник 82); Задній склоочисник (див. також запобіжник 82) |
| 78 | 5 | Електронний протиугінний пристрій |
| 79 | 15 | Резервне положення 1, постійна напруга |
| 80 | 20 | Резервне положення 2, постійна напруга |
| 81 | 5 | Сигналізація датчика руху (опція); Віддалений приймач |
| 82 | 20 | Склоочисники (див. також запобіжник 77); Склоочисник заднього скла (див. також запобіжник 77) |
| 83 | 10 | Центральний замок, кришка паливного бака (див. також запобіжник 70) |
| 84 | 10 | Розблокування задніх дверей (див. також запобіжник 65) |
| 85 | 7,5 | Елемент PTC, підігрівач повітря (опція); Кнопка обігріву заднього сидіння (опція) |
| 86 | 10 | подушки безпеки; Пішохідна подушка безпеки |
| 87 | 7,5 | Резервне положення 4, постійна напруга |
| 88 | ||
| 89 |
Блок запобіжників та реле
Ще один блок із запобіжниками та реле встановлений під переднім сидінням пасажира, який забезпечує переважно захист функцій системи Infotainment та обігріву сидінь.
| № | А | Позначення |
|---|---|---|
| 1 | ||
| 2 | 10 | Без ключа (опція) |
| 3 | 5 | Дверная ручка (без ключа (опция)) |
| 4 | 25 | Панель управління лівих передніх дверей |
| 5 | 25 | Панель управління, праві передні двері |
| 6 | 25 | Панель управління лівих задніх дверей |
| 7 | 25 | Панель управління, права задні двері |
| 8 | – | |
| 9 | 20 | Сидіння з електроприводом зліва (опція) |
| 10 | – | |
| 11 | – | |
| 12 | 5 | Блок керування звуком (підсилювач) (опція) |
| 13 | – | |
| 14 | 5 | Телематика (опція); Bluetooth (опціонально) |
| 15 | 15 | Аудіо; Інформаційно-розважальний блок керування |
| 16 | 10 | Цифрове радіо (опція); ТБ (опція) |
| 17 | 15 | Розетка 12 В, вантажний відсік |
| 18 | – | |
| 19 | – | |
| 20 | – | |
| 21 | – | |
| 22 | – | |
| 23 | 20 | Розетка для причепа 2 (опція) |
| 24 | 40 | Первинний запобіжник для запобіжників 12-16; Infotainment |
| 25 | – | |
| 26 | 40 | Трейлер розетка 1 (опція) |
| 27 | 30 | Обігрів заднього скла |
| 28 | – | |
| 29 | 5 | BLISS (опція) |
| 30 | 5 | Допомога при паркуванні (опція) |
| 31 | 5 | Паркувальна камера (опція) |
| 32 | – | |
| 33 | – | |
| 34 | 15 | Обігрів сидінь (з боку водія) |
| 35 | 15 | Обігрів сидінь (пасажирська сторона) |
| 36 | – | |
| 37 | – | |
| 38 | – | |
| 39 | 15 | Підігрів сидіння заднього правого (опція) |
| 40 | 15 | Обігрів заднього лівого сидіння (опція) |
| 41 | 15 | Модуль повного приводу (опція) |
| 42 | – | |
| 43 | – | |
| 44 | – | |
| 45 | – | |
| 46 | – |
Блок під капотом
Під капотом, в моторному відсіку знаходиться основний блок із запобіжниками та реле.
| № | А | Призначення |
|---|---|---|
| 7 | 40 | Насос ABS |
| 8 | 30 | Клапани ABS |
| 9 | 20 | Омивачі фар (опція) |
| 10 | 40 | Вентилятор |
| 11 | – | |
| 12 | 30 | Первинний запобіжник для запобіжників 32-36 |
| 13 | – | |
| 14 | 40 | Обігрів вітрового скла, права сторона (опція) |
| 15 | – | |
| 16 | 40 | Лобове скло з підігрівом, ліва сторона (опція) |
| 17 | 20 | Опалювальний опалювальний прилад (опція) |
| 18 | 20 | Склоочисники |
| 19 | 5 | Центральний електронний модуль, джерело опорної напруги, резервний акумулятор (Start/Stop) |
| 20 | 15 | Попередження |
| 21 | 5 | Стоп сигнал |
| 22 | – | |
| 23 | 5 | Керування фарами |
| 24 | 5 | Внутрішні котушки реле |
| 25 | 15 | Розетка 12 В, передня частина тунельної консолі |
| 26 | 15 | Модуль керування коробкою передач |
| 27 | 15 | Електромагнітна муфта кондиціонера (1,6 літра, 5-ціл. Бензин) |
| 28 | 15 | Розетка 12 В, тунельна консоль ззаду |
| 29 | – | |
| 30 | 5 | Модуль керування двигуном (4-цил. 2.0 л, 5-цил.) |
| 31 | 20 | Праве сидіння з електроприводом (опція) |
| 32 | 10 | Котушка реле в реле вентилятора охолодження (4-цил. 1,6 л, 5-цил. дизель); Лямбда-зондс (4-ціл. 1,6 л бензин); Витратомір повітря (дизель 1,6 л, дизель 5-цил.), перепускний клапан, охолодження EGR (дизель 1,6 л); Обійти соленоїд охолодження EGR (5-цил. дизель); Клапан регулятора витрати пального (5-ціл. дизель); Клапан регулятора тиску палива (5-ціл. дизель) |
| 32 | 15 | Лямбда зондс (4-ціл. 2,0 л); Котушка реле в реле вентилятора охолодження (4-ціл. 2,0 л) |
| 32 | 20 | Котушка реле в реле вентилятора охолодження (5-цил. бензин); Лямбда-зондс (5-ціл. Бензин) |
| 32 | 20 | Котушка реле в реле вентилятора охолодження (5-цил. бензин); Лямбда-зондс (5-ціл. Бензин) |
| 33 | 10 | Масляний насос АКПП (5-ціл.); Датчик масової витрати повітря (1,6 л бензин, 5-цил. бензин); Клапан EVAP (бензин 1,6 л); Клапани (4 ц. 2,0 л, 5-ц. бензин); Соленоїди (5-цил. бензин); Підігрівач картера (5-ціл. Бензин); Управління двигуном турбо (1,6 л дизель); Клапан регулятора витрат палива (1,6 л дизель); Кришка ролика радіатора модуля керування (дизель 1,6 л); Соленоїдне поршневе охолодження (5-цил. дизель); Клапан управління турбонаддувом (5-ціл. дизель); Датчик рівня олії (5-цил. дизель); Компресор кондиціонера (4-цил. 2,0 л, 5-цил. дизель); Масляний насос (4-ціл. 2,0 л); Клапан охолодження системи клімат-контролю (4-ціл. 2.0 л дизель); Котушки реле в реле для функцій пуску/зупинки |
| 34 | 10 | Клапани (1,6 л, бензин); Соленоїди (1,6 л бензину); Інжектори (5-ціл. Бензин); Лямбда-сонд (5-ціл. дизель); Підігрівач картера (5-ціл. дизель) |
| 34 | 15 | Клапан (4-циліндровий 2,0 л дизель); Клапан EVAP (4-ціл. 2,0 л бензин); Підігрівач картера (4 ц. 2,0 л бензин); Модуль керування двигуном (4-цил. 2,0 л), датчик масової витрати повітря (4-цил. 2,0 л); Термостат (4-цил. 2,0 л бензин); Насос охолодження для рециркуляції відпрацьованих газів (4 ц. 2.0 л дизель) Модуль керування свічками розжарювання (4-ц. 2.0 л дизель) |
| 35 | 10 | Котушки запалювання (1,6 л бензин, 5-цил. бензин) |
| 35 | 15 | Котушки запалювання (4-цил. 2,0 л бензин); дизельний фільтр з підігрівом (1,6 л дизеля, 5-цил. дизель); Модуль керування свічками розжарювання (5-цил. дизель) |
| 35 | 25 | Дизельний фільтр з підігрівом (4-цил. дизель 2.0 л) |
| 36 | 10 | Модуль керування двигуном (1,6 л) |
| 36 | 15 | Модуль керування двигуном (4-цил. 2,0 л, 5-цил.); Дросельна заслінка (5-ціл. Бензин) |
| 37 | 5 | ABS |
| 38 | 10 | Модуль керування двигуном; Модуль керування коробкою передач; подушки безпеки |
| 39 | 10 | Регулювання фар (опція) |
| 40 | 5 | Електроуправління сервоприводом |
| 41 | 15 | Центральний електронний модуль |
| 42 | – | |
| 43 | – | |
| 44 | 5 | Система попередження про зіткнення |
| 45 | 5 | Датчик педалі акселератора |
| 46 | Точка заряджання, резервний акумулятор | |
| 47 | – | |
| 48 | 10 | Насос охолоджувальної рідини (за відсутності опалювального стоянка) |
За роботу прикурювача відповідають запобіжники 25 та 28 на 15А.
Схеми електроустаткування
Схеми електроустаткування Volvo V40 можна завантажити тут
