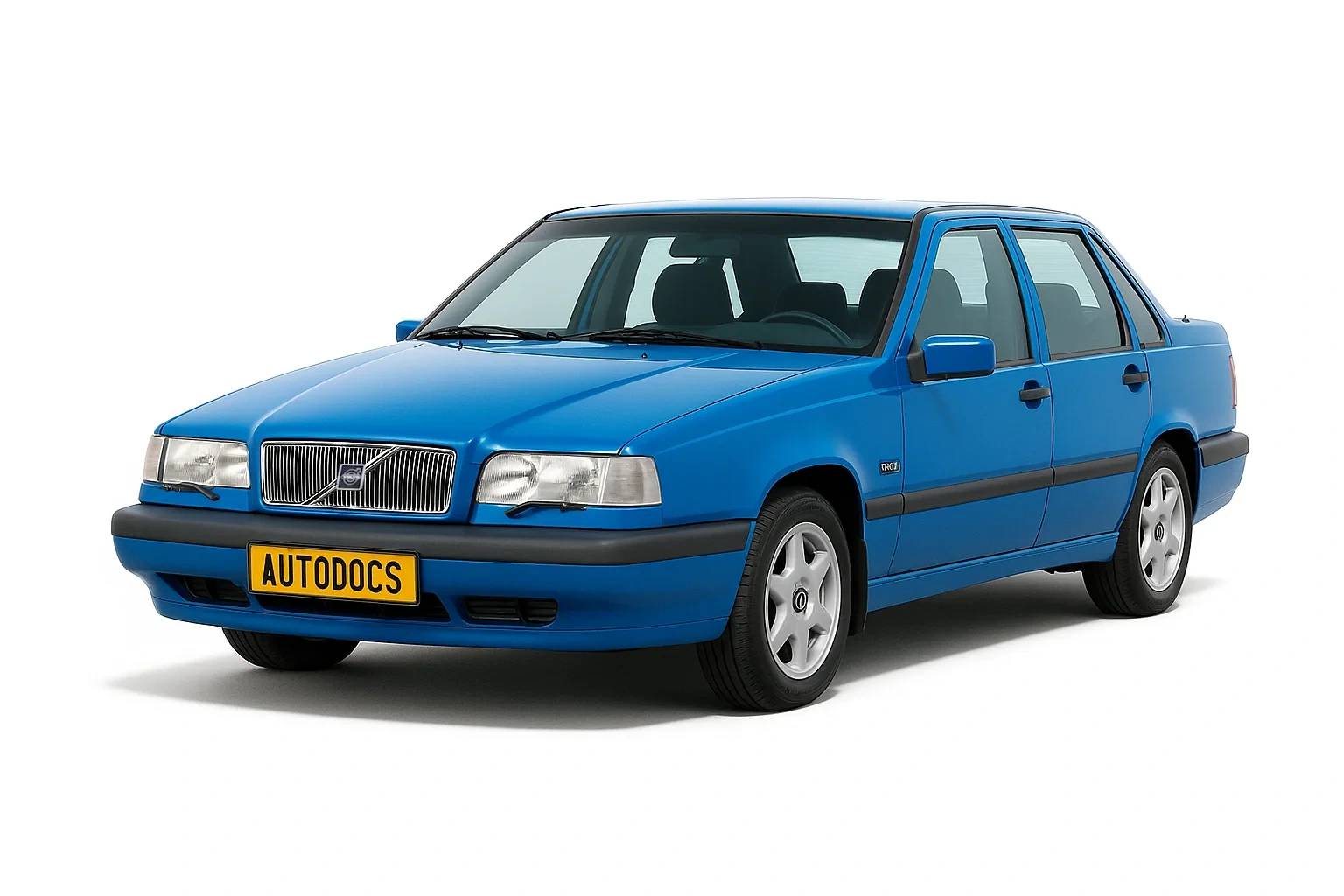

Volvo 850 випускався у 1991, 1992, 1993, 1994, 1995, 1996, 1997 році. За цей час модель пройшла оновлення. У нашій статті Ви знайдете опис запобіжників та реле Вольво 850 зі схемами блоків, фотографіями та місцями розташування. Виділимо запобіжник прикурювача.
Призначення запобіжників та реле та їх кількість може відрізнятись від представленого та залежить від року випуску та рівня оснащення вашого автомобіля.
Зміст
Блок запобіжників та реле
Основний блок із запобіжниками та реле встановлений під капотом з лівого боку.
Він складається з трьох частин: одна містить запобіжники, інша - реле (доступ до яких забезпечується моторним відсіком).
І ще одна також реле (доступ до яких забезпечується під панеллю приладів).
Запобіжники
| № | А | Опис |
|---|---|---|
| 1 | 15А | Інжектор, запалювання, автоматична коробка передач |
| 2 | 15А | Паливний насос, сигналізація |
| 3 | 10А | Датчик температури відпрацьованих газів, датчики рівня та тиску масла, освітлення салону, сигналізація перевищення швидкості |
| 4 | 10А | Іммобілайзер |
| 5 | 30А | Вентилятор обігрівача (4-та швидкість) |
| 6 | 25А | Центральний замок, сигналізація |
| 7 | 15А | Аудіосистема (підсилювач) |
| 8 | 25А | Антена, роз'єм причепа |
| 40А | Повітряний насос, іммобілайзер | |
| 9 | 30А | ABS, трекшн контроль |
| 10 | 15А | Підігрів заднього сидіння |
| 11 | 30А | Обігрів заднього скла, обігрів дзеркал |
| 12 | 10А | Лампи стоп-сигналу |
| 13 | 15А | Аварійна сигналізація, сигналізація дальнім світлом фар, сигналізація несправності |
| 14 | 30А | ABS, трекшн контроль |
| 15 | 10А | Датчик рівня та тиску масла, аудіосистема, діагностичний роз'єм, освітлення салону, освітлення ящика рукавички, освітлення дверей, сигнальні лампи відкриття дверей, освітлення багажника, центральний замок з дистанційним керуванням, сигналізатор непристебнутого ременя |
| 16 | 30А | Антена, роз'єм причепа, додаткове обладнання (аксесуари) |
| 17 | 10А | Сигналізатор непристебнутого ременя, сигналізатор ключа |
| 18 | 25А | Підігрів передніх сидінь, електропривод дзеркал |
| 15А | Передні протитуманні фари | |
| 19 | 15А | Ліве дальнє світло |
| 20 | 15А | Праве дальнє світло, індикатор дальнього світла |
| 21 | 15А | Ліве ближнє світло |
| 22 | 15А | Праве ближнє світло |
| 23 | 10А | Ліві габаритні вогні, підсвічування номерного знаку |
| 24 | 10А | Праві габаритні вогні, сигналізатор несправності ламп |
| 25 | 10А | Задні протитуманні вогні, індикатор протитуманних вогнів |
| 26 | 25А | Підігрів передніх сидінь, електропривод дзеркал |
| 27 | 15А | Лампи заднього ходу, вказівники повороту, TRACS |
| 28 | 10А | Круїз-контроль, обігрів заднього скла, індикатор ременя, автоматична коробка передач «Р-shift lock» (блокування в положенні «стоянка»), сигналізатор несправності ламп, підігрів задніх сидінь |
| 29 | 15А | ABS, трекшн контроль |
| 30 | 10А | Прикурювач |
| 31 | 25А | Вентилятор обігрівача (1-3-та швидкість), обігрівач, компресор кондиціонера |
| 32 | 10А | Аудіосистема, дистанційне керування центральним замком |
| 33 | 15А | Електропривод сидінь, діагностичний роз'єм, очищувач заднього скла (Wagon) |
| 34 | 25А | Склоочисник та омивач, звуковий сигнал, очищувач фар |
| 35 | 10А | Освітлення попільнички, підсвічування приладів та органів управління та контролю, реостат, люк з електроприводом |
| 36 | – | |
| 37 | Автоматичний запобіжник: Склопідйомники, люк | |
| 38 | – | |
| 39 | Автоматичний запобіжник: Електропривод сидіння водія | |
| 40 | Автоматичний запобіжник: Електропривод пасажирського сидіння |
За прикурювач відповідає запобіжник номер 30.
Реле
Основний блок реле
| № | Позначення |
|---|---|
| 101 | Круїз контроль |
| 102 | |
| 103 | Паливний насос |
| 104 | Фари |
| 105 | Реле навантаження (+X) |
| 106 | Реле навантаження (+15) |
| 107 | Реле навантаження (+X) |
| 108 | Реле фар |
| Блок реле у слоні (з боку водія, у верхньому лівому кутку за звукопоглинаючою панеллю) | |
| 201 | Датчик рівня масла (або реле попередження про вихід з ладу ламп) |
| Протитуманні фари | |
| 202 | Налаштування блокування |
| 203 | Склоочисник |
| 204 | Задній склоочисник (Wagon) |
| 205 | Реле центрального замку та затримки освітлення салону (місце (205) закорочується перемичкою, якщо автомобіль не обладнаний центральним замком) |
| 206 | |
| 207 | Сигналізатор швидкості автомобіля |
| 208 | Обігрів заднього скла, обігрів дзеркал |
| 209 | Не використовується |
| 210 | Сигналізація |
| 211 | |
| 212 | Попередження про необхідність пристебнути ремені безпеки |
| 213 | Блокування селектора коробки передач у положенні “P” |
| Передні протитуманні фари | |
| 214 | Підігрів заднього сидіння |
| 215 | Не використовується |
Додаткові реле під капотом
| № | Призначення |
|---|---|
| 1 | Багатопозиційне реле ABS |
| 2 | Реле вентилятора |
| 3 | Головне реле паливної системи |
Реле підтримки мікроклімату
Реле системи підтримки мікроклімату розташоване за відділенням для рукавичок. Для доступу до нього треба зняти рукавичне відділення, відкрутивши чотири гвинти.
