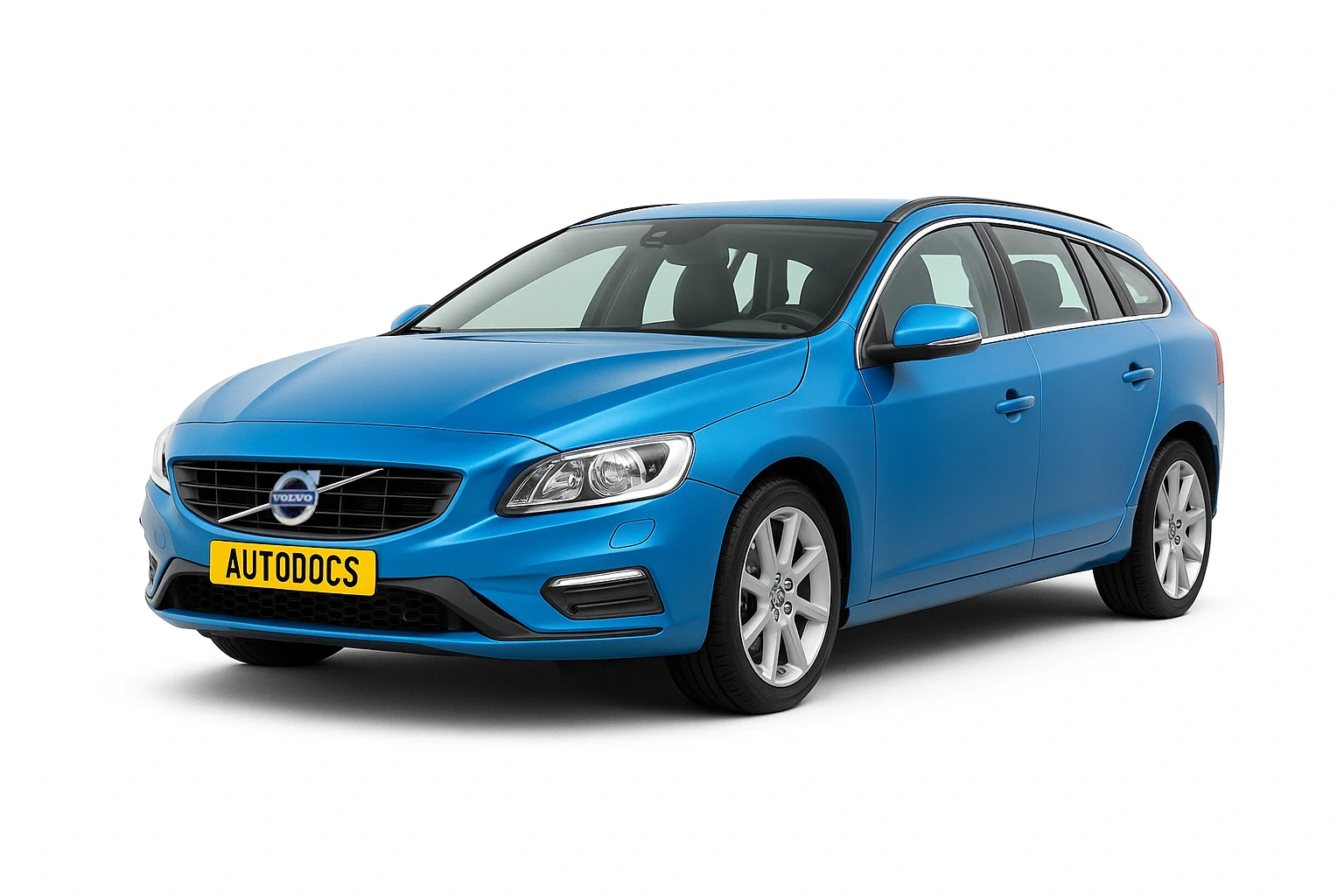

Volvo V60 1 покоління випускався у 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 та 2018 роках. За цей час модель отримала рестайлінг. У нашій статті ви знайдете опис запобіжників та реле Вольво V60 зі схемами блоків, місцями їх розташування та фото прикладами виконання. Зазначимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від регіону поставки, року випуску та рівня електричного оснащення Вашого автомобіля.
Блоки в салоні
У салоні автомобіля, під панеллю приладів з боку пасажира розташовані 2 блоки із запобіжниками та реле. Для доступу треба прибрати обшивку салону та відкрити захисну кришку.
Лівий блок
Звіряйте інформацію зі своїми схемами на кришці блоків.
| № | А | Опис |
|---|---|---|
| 1 | 40 | 2011: Головний запобіжник, модуль керування, аудіосистема, басовий динамік. |
| 40 | 2012-2018: Головний запобіжник модуля управління аудіосистемою, Головний запобіжник запобіжників 16-20 | |
| 2 | 25 | 2015-2018: Омивачі лобового скла; Омивач заднього скла |
| 3 | Не використовується | |
| 4 | Не використовується | |
| 5 | Не використовується | |
| 6 | 5 | Дверні ручки, система без ключа |
| 7 | Не використовується | |
| 8 | 20 | Панель керування, двері водія |
| 9 | 20 | Панель керування, двері переднього пасажира |
| 10 | 20 | Панель керування, двері заднього пасажира, права |
| 11 | 20 | Панель управління лівих задніх дверей пасажира |
| 12 | 7,5 | Без ключа |
| 13 | 20 | Сидіння з електроприводом на боці водія |
| 14 | 20 | Сидіння з електроприводом на боці пасажира |
| 15 | 15 | 2011-2012: Підголівник, що складається. |
| 16 | 5 | Модуль або екран керування інформаційно-розважальною системою |
| 17 | 10 | Модуль управління аудіосистемою, ТБ, Супутникове радіо, Цифрове радіо |
| 18 | 15 | Модуль керування аудіосистемою або модуль керування Sensus |
| 19 | 5 | Телефон, Bluetooth ™ |
| 20 | Не використовується | |
| 21 | 5 | Люк, дах внутрішнього освітлення, датчик клімату, повітрозабірник двигунів заслінок |
| 22 | 15 | Розетка 12 В, тунельна консоль |
| 23 | 15 | 2011: Обігрів сидіння переднього пасажира. |
| 15 | 2012-2018: Обігрів сидіння заднього правого пасажира | |
| 24 | 15 | 2011: Обігрів передніх сидінь з боку водія. |
| 15 | 2012-2018: Обігрів сидіння заднього лівого пасажира. | |
| 25 | 5 | 2014-2018: Додатковий електроопалювач. |
| 26 | 15 | 2011: Обігрів сидіння заднього правого пасажира. |
| 15 | 2012-2018: Обігрів сидіння переднього пасажира. | |
| 27 | 15 | 2011: Обігрів сидіння заднього лівого пасажира. |
| 15 | 2012-2018: Обігрів передніх сидінь з боку водія. | |
| 28 | 5 | Допомога при паркуванні, Паркувальна камера, RTI, BLIS |
| 29 | 10 | 2011-2012: Модуль керування AWD. |
| 15 | 2013-2018: Модуль управління AWD | |
| 30 | 10 | Активне шасі Four-C |
За роботу переднього прикурювача відповідає запобіжник номер 22.
Правий блок
Сам блок виглядатиме приблизно отак.
| № | А | Призначення |
|---|---|---|
| 1 | 15 | Склоочисник заднього скла |
| 2 | Не використовується | |
| 3 | 7,5 | Внутрішнє освітлення, Панель керування дверима водія, електричні склопідйомники, Передні сидіння з електроприводом, Пристрій відкривання гаражних воріт з дистанційним керуванням |
| 4 | 5 | 2011-2013: Інформаційний дисплей (DIM) |
| 5 | 2014-2018: Комбінована панель приладів | |
| 5 | 10 | Адаптивний круїз-контроль, ACC; система попередження про зіткнення |
| 6 | 7,5 | Внутрішнє висвітлення; Датчик дощу |
| 7 | 7,5 | Модуль рульового колеса |
| 8 | 10 | Центральний замок, лючок паливного бака |
| 9 | 15 | 2011-2013: Омивач заднього скла. |
| 15 | 2014-2018: Кермо з підігрівом | |
| 10 | 15 | 2011-2013: Омивачі лобового скла. |
| 15 | 2014-2018: Обігрів лобового скла | |
| 11 | 10 | Розблокування, кришка багажника |
| 12 | 10 | 2013-2018: Складний підголівник |
| 13 | 20 | Паливний насос |
| 14 | 5 | Пульт дистанційного керування приймачем ключів, Кліматична панель, Сигналізація датчика руху. |
| 15 | 15 | Блокування рульового керування |
| 16 | 5 | Сирена; Роз'єм каналу передачі даних OBDII |
| 17 | Не використовується | |
| 18 | 10 | Подушки безпеки |
| 19 | 5 | Система попередження про зіткнення |
| 20 | 7,5 | Датчик педалі акселератора; Дзеркало заднього виду із затемненням; Обігрів заднього сидіння Додатковий електричний обігрівач |
| 21 | 15 | 2014-2018: Модуль керування Infotainment (Performance); Аудіо (виконання) |
| 22 | 5 | Стоп сигнал |
| 23 | 20 | Люк |
| 24 | 5 | Іммобілайзер |
Блоки під капотом
Блок запобіжників та реле
Розташований поруч із акумулятором, з лівого боку моторного відсіку.
Сам блок складається з кількох відділів.
На фото наведено приклад доступу до нижнього відділу.
Фото – приклад схеми із кришки блоку.
| № | А | Призначення |
|---|---|---|
| 1 | 50 | Первинний запобіжник CEM KL30B |
| 2 | 50 | Первинний запобіжник CEM KL30A |
| 3 | 60 | Первинний запобіжник RJBA KL30 |
| 4 | 60 | Первинний запобіжник CJB KL30 |
| 5 | 60 | Первинний запобіжник CJB 15E KL30 |
| 6 | Не використовується | |
| 7 | 100 | Підігрівник повітря PTC |
| 8 | 20 | 2011-2013: Омивачі фар. |
| 40 | 2014-2018: Обігрів лобового скла, ліва сторона. | |
| 9 | 30 | Склоочисники |
| 10 | 25 | Обігрівач стоянки |
| 11 | 40 | Вентилятор |
| 12 | 40 | 2014-2018: Обігрів лобового скла, правий бік. |
| 13 | 40 | Насос ABS |
| 14 | 20 | Клапани ABS |
| 15 | 20 | 2014-2018: Омивачі фар |
| 16 | 10 | Регулювання положення фар, Активні ксенонові фари — ABL |
| 17 | 20 | Первинний запобіжник CEM |
| 18 | 5 | АБС |
| 19 | 5 | Рульове керування з підсилювачем, що залежить від швидкості |
| 20 | 10 | Модуль керування двигуном, модуль керування коробкою передач, подушки безпеки |
| 21 | 10 | Форсунки омивача з підігрівом |
| 22 | 5 | 2011-2012: Котушка реле, реле, вакуумний насос (5-цил. Бензин та 2.0T) |
| 23 | 5 | Керування фарами |
| 24 | Не використовується | |
| 25 | Не використовується | |
| 26 | Не використовується | |
| 27 | 5 | Реле коробка в моторному відсіку |
| 28 | 20 | Допоміжні лампи |
| 29 | 15 | Попередження |
| 30 | 10 | 2011-2018: Модуль керування двигуном (ECM) |
| 5 | 2016-2018, 4-циліндр.: Блок керування двигуном (ECM) | |
| 31 | 15 | Модуль керування коробкою передач |
| 32 | 15 | 2011-2016: Компресор A/C, |
| 15 | 2012-2018, дизель: Підтримуючий насос охолоджувальної рідини | |
| 33 | 5 | Котушки реле |
| 34 | 30 | 2011-2016: Реле стартера. |
| 35 | 10 | Котушки запалювання (4-цил. бензин), модуль управління розжарюванням (5-цил. дизель) |
| 20 | Модуль керування двигуном (4-цил.), котушки запалювання (5, 6-цил. бензин), конденсатор (6-цил.) | |
| 36 | 10 | 2011-2013: Блок керування двигуном (бензин) |
| 10 | 2014-2015: Блок керування двигуном (бензин, крім 4-цил. 2,0 л (не відноситься до двигуна B4204T7)) | |
| 10 | 2016: Блок керування двигуном (5, 6 цил. Бензин) | |
| 15 | 2011-2013: Блок керування двигуном (дизель) | |
| 15 | 2014-2015: Блок керування двигуном (1,6 л дизель, 5-цил. дизель) | |
| 15 | 2016-2018: Блок керування двигуном (5-цил. дизель) | |
| 20 | 2014-2015: Блок керування двигуном (4-цил. 2,0 л (проте відноситься до двигуна B4204T7)) | |
| 20 | 2016-2018: Блок керування двигуном (4-цил.) | |
| 37 | 15 | 2011: Датчик масової витрати повітря, клапани (5-циліндровий дизель) |
| 15 | 2012: Датчик масової витрати повітря (5, 6-цил.), Регулюючі клапани (5-цил. Дизель), Форсунки (5, 6-цил. Бензин), Блок керування двигуном (6-цил.) | |
| 15 | 2013-2016: Датчик масової витрати повітря (5-цил. дизель, 6-цил.); Регулюючі клапани (5-цил. дизель); Форсунки (5, 6 ц. Бензин); Модуль керування двигуном (5-цил. бензин, 6-цил.) | |
| 15 | 2017-2018: Витратомір повітря (5-ціл. дизель); Регулюючі клапани (5-цил. дизель) | |
| 10 | 2012-2013: Клапани (1,6 л бензин), Датчик масової витрати повітря (1,6 л бензин), Датчик масової витрати повітря (D4162T), Регулюючий клапан, витрата палива (D4162T) | |
| 10 | 2014: Клапани (бензин 1,6 л); датчик масової витрати повітря (1,6 л, 4 ц. 2,0 л (не відноситься до двигуна B4204T7.)); Термостат (4-цил. Бензин 2,0 л (не відноситься до двигуна B4204T7.)); Клапан EVAP (4-цил. бензин 2,0 л (не відноситься до двигуна B4204T7.)); Клапан охолодження системи клімат-контролю (4-цил. 2,0 л. дизель); Насос охолодження системи рециркуляції ОГ (4-цил. 2,0 л дизель); Датчик масової витрати повітря (двигун D4162T); Регулюючий клапан, витрата палива (двигун D4162T) | |
| 10 | 2015: Клапани (бензин 1,6 л); датчик масової витрати повітря (1,6 л, 4 цил. 2,0 л (не відноситься до двигуна B4204T7)); Термостат (4-цил. Бензин 2,0 л (не відноситься до двигуна B4204T7)); Клапан EVAP (4-цил. бензин 2,0 л (не відноситься до двигуна B4204T7)); Насос охолодження системи рециркуляції ОГ (4-цил. 2,0 л дизель), клапан регулятора витрат палива (двигун D4162T) | |
| 10 | 2016-2018: Датчик масової витрати повітря (4-ціл.); Термостат (4-цил. Бензин); Клапан EVAP (4-ціл. Бензин); Насос системи охолодження EGR (4-цил. дизель) | |
| 38 | 10 | 2011: Клапани двигуна |
| 10 | 2012: Компресор кондиціонера (5, 6 циліндрів), Клапани двигуна, Модуль керування двигуном (6 циліндрів) Соленоїди (6 циліндрів без турбонагнітача), Електродвигуни виконавчих механізмів, впускний колектор (6 циліндрів без турбонаддува) , Датчик масової витрати повітря (4 2,0 л бензин), Датчик рівня олії (5-цил. дизель), Насос охолоджуючої рідини (D4162T) | |
| 10 | 2013: Електромагнітна муфта кондиціонера (5, 6 ц.); Клапани, модуль керування двигуном (6-цил.) соленоїди (6-цил. без турбонаддува); Електродвигуни приводу, впускний колектор (6-цил. без турбонаддуву); Датчик масової витрати повітря (4 ц. 2,0 л бензин, 5 ц. бензин); Датчик рівня олії (5-цил. дизель), насос охолоджуючої рідини (D4162T) | |
| 10 | 2014-2015: Соленоїд муфти кондиціонера (5, 6 цил.); Клапани (1,6 л, двигун B4204T7; 5-цил., 6-цил.); Модуль керування двигуном (6-ціл.); Соленоїди (6-цил. без турбонаддуву); Електродвигуни приводу, впускний колектор (6-цил. без турбонаддуву); Датчик масової витрати повітря (двигун B4204T7; 5-цил. бензин); Датчик рівня олії (5-цил. дизель) | |
| 10 | 2016: Електромагнітне зчеплення A/C (5, 6 цил.); Клапани (5, 6-ціл.); Модуль керування двигуном (6-ціл.); Датчик масової витрати повітря (5-ціл. бензин); Датчик рівня олії | |
| 10 | 2017-2018: Соленоїд зчеплення A/C (5-цил. дизель); Клапани (5-ціл. дизель); Датчик рівня олії | |
| 15 | 2014-2015: Клапани (4-цил. 2,0 л (не відноситься до двигуна B4204T7)); Масляний насос (4-цил. бензин 2,0 л (не відноситься до двигуна B4204T7)); Lambdasond, в центрі (4-циліндровий бензин 2,0 л (не відноситься до двигуна B4204T7)); Лямбда-зонд задній (4-ціл. 2,0 л. дизель) | |
| 15 | 2016-2018: Клапани (4-ціл.); Масляний насос (4-цил. бензин); Лямбда-зонд, центральний (4-ціл. Бензин); Lambdasond, задній (4-ціл. дизель) | |
| 39 | 15 | 2011: EVAP, лямбда-зонд, упорскування (бензин) |
| 15 | 2012-2013: Клапан EVAP (5, 6-цил. Бензин), Лямбда-зонди (5, 6-цил. Бензин) | |
| 15 | 2014-2015: Лямбда-зонд передній (4-цил. 2,0 л. (не відноситься до двигуна B4204T7)); Лямбда-зонд, задній (4-цил. бензин 2,0 л (не відноситься до двигуна B4204T7)); Клапан EVAP (5, 6 ц. Бензин); Лямбдасонди (5-, 6-ціл. Бензин) | |
| 15 | 2016: Лямбда-зонд, перед (4-ціл.); Лямбда-зонд, задній (4-цил. бензин), клапан EVAP (5, 6-цил. бензин); Лямбда-зонди (5, 6-ціл.); Кришка ролика радіатора блоку керування (5-ціл. дизель) | |
| 15 | 2017-2018: Лямбда-зонд передній (4-ціл.); Лямбда-зонд, задній (4-цил. бензин) Лямбда-зонд (5-цил. дизель); Модуль керування, кришка ролика радіатора (5-ціл. дизель) | |
| 10 | 2011: Лямбда-зонд (4-цил. бензин, 5-цил. дизель) | |
| 10 | 2012-2013: Лямбда-зонди (4-цил. Бензин), Лямбда-зонд (дизель), Блок управління, кришка ролика радіатора (МКПП 5-цил. 2,0 л дизель) | |
| 10 | 2014-2015: Лямбда-зонди (бензин 1,6 л, двигун B4204T7); Lambdasond (5-ціл. дизель); Модуль керування, кришка ролика радіатора (1,6 л дизель, 5-цил. дизель) | |
| 40 | 20 | 2011: Вакуумний насос, клапан картера (5-цил. турбо, 2.0 GTDI) Підігрівач дизельного фільтра |
| 20 | 2012: Вакуумний насос (5-цил. Бензин), Обігрівач системи вентиляції картера (5-цил. Бензин), Підігрівач дизельного фільтра | |
| 20 | 2013-2018: Підігрівач дизельного фільтра. | |
| 10 | 2012: Насос охолоджувальної рідини (бензин 1,6 л Start/Stop) | |
| 10 | 2013: Насос охолоджуючої рідини (бензин 1,6 л Start/Stop, 5-цил. Бензин Start/Stop); Підігрівач вентиляції картера (5-ціл. Бензин); Автоматична коробка передач масляного насоса (5-ціл. Бензин Start/Stop) | |
| 10 | 2014: Насос охолоджувальної рідини (бензин 1,6 л Start/Stop); Підігрівач вентиляції картера (5-ціл. Бензин); Автоматична коробка передач масляного насоса (5-ціл. Бензин Start/Stop) | |
| 10 | 2015: Насос охолоджувальної рідини (бензин 1,6 л Start/Stop) Насос охолоджуючої рідини (5-цил. бензин); Підігрівач вентиляції картера (5-ціл. Бензин); Автоматична коробка передач масляного насоса (5-ціл. Бензин Start/Stop) | |
| 10 | 2016: Насос охолоджуючої рідини (5-ціл. Бензин); Підігрівач вентиляції картера (5-ціл. Бензин); Автоматична коробка передач масляного насоса (5-ціл. Бензин Start/Stop) | |
| 15 | 2014-2015: Котушки запалювання (4-цил. 2,0 л бензин (не відноситься до двигуна B4204T7)) | |
| 15 | 2016-2018: Котушки запалювання (4-ціл. Бензин) | |
| 41 | 5 | 2011: Підігрівач вентиляції картера (5-цил. дизель) |
| 5 | 2013-2016: Блок управління, кришка ролика радіатора (5-ціл. Бензин) | |
| 10 | 2012: Підігрівач вентиляції картера (5-ціл. дизель) | |
| 10 | 2013-2018: Підігрівач вентиляції картера (5-цил. дизель); Автоматична коробка передач масляного насоса (5-ціл. дизель Start/Stop) | |
| 15 | 2014: Електромагнітне зчеплення A/C (4-цил. 2,0 л (не відноситься до двигуна B4204T7)); Модуль керування світінням (4-цил. 2,0 л дизель); Масляний насос (4-ціл. 2,0 л дизель) | |
| 15 | 2015: Електромагнітне зчеплення A/C (4-цил. 2,0 л дизель); Модуль керування світінням (4-цил. 2,0 л дизель); Масляний насос (4-ціл. 2,0 л дизель) | |
| 7,5 | 2015: Електромагнітне зчеплення A/C (4-циліндровий бензин 2,0 л (не відноситься до двигуна B4204T7)) | |
| 7,5 | 2016-2018: Соленоїд муфти кондиціонера (4-цил.); Модуль керування світінням (4-цил. дизель); Масляний насос (4-цил. дизель) | |
| 42 | 70 | 2011: Свічки розжарювання (5-цил. дизель) |
| 70 | 2012-2018: Свічки розжарювання (дизель) | |
| 50 | 2014-2015: Насос охолоджувальної рідини (4-цил. 2,0 л бензин (не відноситься до двигуна B4204T7)) | |
| 50 | 2016-2018: Насос охолоджуючої рідини (4-цил. бензин). | |
| 43 | 60 | 2011-2012: Вентилятор охолодження (4-5 бензинових циліндрів). |
| 60 | 2013: Вентилятор охолодження (4-цил., 5-цил. Бензин) | |
| 60 | 2014-2015: Вентилятор охолодження (1,6 л, 4-цил. 2,0 л бензин, 5-цил. бензин) | |
| 60 | 2016: Вентилятор охолодження (4-5-циліндровий бензин) | |
| 60 | 2017-2018: Вентилятор охолодження (бензин). | |
| 80 | 2011-2012: Вентилятор охолодження (6-цил. бензин), (5-цил. дизель) | |
| 80 | 2013: Вентилятор охолодження (6-цил., 5-цил. дизель) | |
| 80 | 2014-2015: Вентилятор охолодження (6-цил., 4-цил. дизель 2,0 л, 5-цил. дизель) | |
| 80 | 2016: Вентилятор охолодження (6-цил., 4, 5-цил. дизель) | |
| 80 | 2017-2018: Вентилятор охолодження (бензин, залежно від варіанта вентилятора), Вентилятор охолодження (дизель) | |
| 44 | 80 | 2011: Електрогідравлічний підсилювач керма (1.6D) |
| 100 | 2011: Електрогідравлічний підсилювач керма (інше) | |
| 100 | 2012-2013: Електрогідравлічний підсилювач керма. | |
| 100 | 2014-2018: Підсилювач керма |
У відділі А можуть встановлюватися реле стартера, омивача чи кондціонера.
Блок силових запобіжників
Цей блок запобіжників розташований у холодній зоні рухового відсіку переважно на автомобілях із функцією Start/Stop.
| № | А | Опис |
|---|---|---|
| A1 | 175 | Головний запобіжник центрального електричного блоку у моторному відсіку |
| A2 | 175 | Головний запобіжник центрального електронного модуля (CEM) під ящиком рукавички, блок реле / запобіжників під ящиком рукавички, центральний електричний блок у багажному відділенні |
| 1 | 100 | Електричний додатковий обігрівач |
| 2 | 50 | Головний запобіжник центрального електронного модуля (CEM) під ящиком рукавички |
| 3 | 60 | Головний запобіжник блоку реле / запобіжників під ящиком рукавички |
| 4 | 60 | 2011-2015: Головний запобіжник центрального електричного блоку в салоні з блоком запобіжників A під ящиком рукавички |
| 60 | 2016-2018: Обігрів лобового скла | |
| 5 | 60 | Головний запобіжник центрального електричного блоку у вантажному відсіку |
| 6 | 40 | Вентилятор |
| 7 | — | |
| 8 | — | |
| 9 | 30 | Пускове реле |
| 10 | 50 | 2011-2015: Внутрішній діод |
| 11 | 70 | Батарея підтримки |
| 12 | 15 | 2012-2015: електронний модуль Central (CEM) (посилальні батареї в режимі очікування напруги) |
| 5 | 2016-2018: електронний модуль Central (CEM) (посилальні батареї в режимі очікування напруги) |
Блок у багажнику
У багажному відсіку з лівого боку за захистом встановлюється ще один блок із запобіжниками та реле.
| № | А | Призначення |
|---|---|---|
| 1 | 30 | Електричне гальмо стоянки, ліве |
| 2 | 30 | Електричне гальмо стоянки, праве |
| 3 | 30 | Обігрів заднього скла |
| 4 | 15 | Розетка причепа 2 |
| 5 | — | |
| 6 | 15 | Розетка 12 В , вантажний відсік |
| 7 | — | |
| 8 | — | |
| 9 | — | |
| 10 | — | |
| 11 | 40 | Розетка причепа 1 |
| 12 | — |
Керівництво з експлуатації]
Більше інформації про ремонт та обслуговування автомобіля можна дізнатися у посібнику з експлуатації: “ завантажити ”
