Фольксваген бітл (жук) – запобіжники та реле

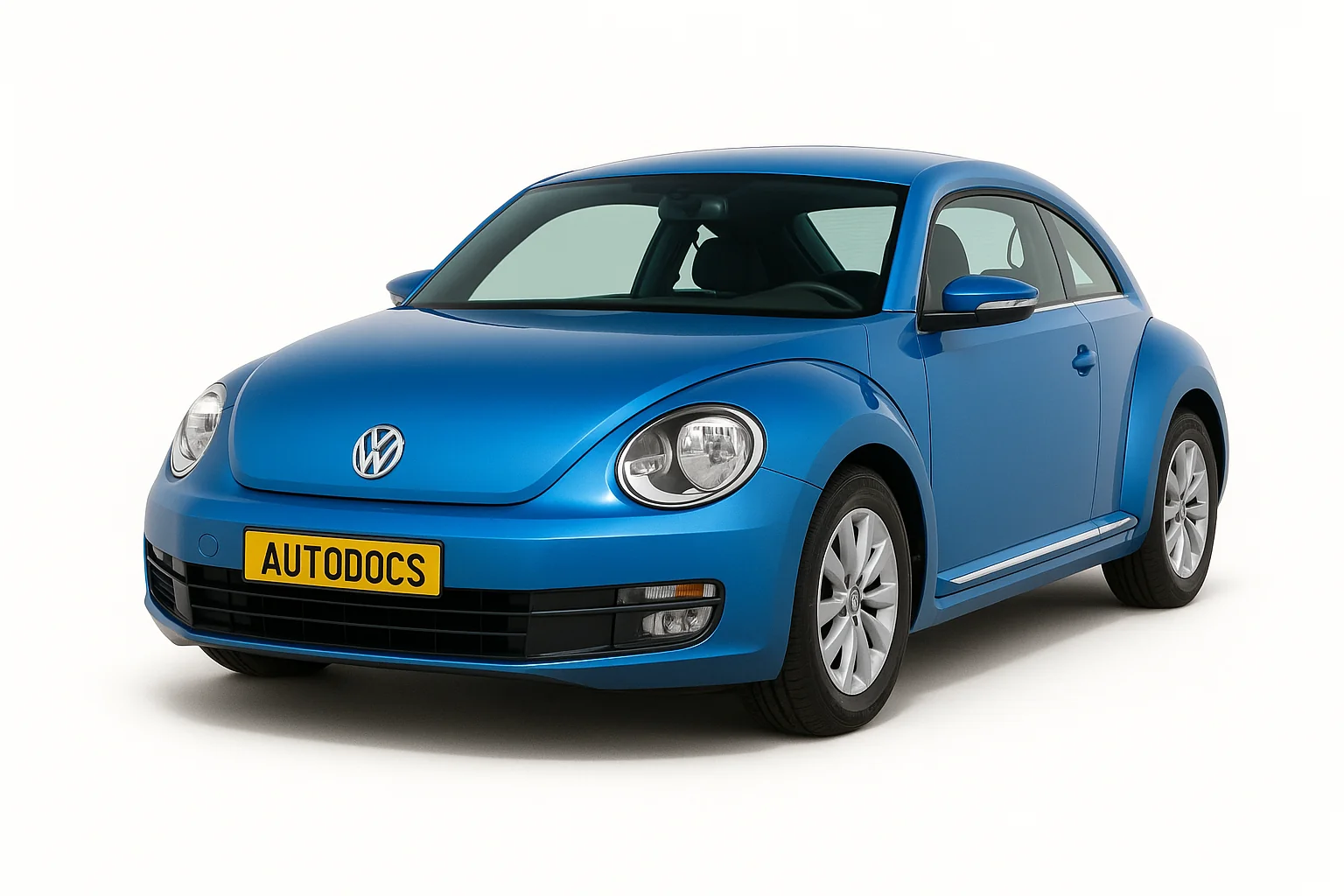

Volkswagen Beetle A5 відомий також під назвою Жук. Це ж прізвисько має ще один автомобіль – Volkswagen New Beetle . Однак це різні моделі. У нашому матеріалі ви зможете ознайомитися з описом запобіжників та реле фольксваген жук (бітл) з фотографіями та схемами блоків для автомобілів випущених у 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 201

beetle auto

Кількість запобіжників у блоках та призначення може відрізнятися і залежить від року випуску та комплектації фольксваген бітл.

Зміст

Блок під капотом

Він знаходиться поруч із акумуляторною батареєю, під захисною кришкою.

Розташування блоку із запобіжниками під капотом

Світлина

Фото блоку під капотом

Схема

Схема блоку під капотом

Опис

Плавкі вставки високої потужності

  1. 200А – Генератор
  2. Резерв
  3. 80А – Блок керування підсилювача кермового керування
  4. 80А – Запобіжники

Запобіжники

  1. Резерв
  2. 20/30А – Блок керування двигуна
  3. 5А – Блок керування вентилятора радіатора
  4. 15А – Лямбда – зонд
  5. 10А – Лямбда – зонд, Реле електричного паливного насоса, Реле нагрівального опору, Електромагнітний клапан обмеження тиску наддуву, Нагрівальний резистор системи вентиляції картера двигуна, Клапан 1 регулятора фаз газорозподілу, Перепускний клапан турбонагнітачів, Клапан заслонки впускного колектора, Перемикач насос паливної системи
  6. 10А – Реле паливного насоса, Реле насоса вторинного повітря, Реле електроживлення електронних компонентів
    двигуна, Електромагнітний клапан обмеження тиску наддуву, Електромагнітний клапан адсорбера, Клапан регулювання впускного колектора, Клапан регулювання тиску масла
  7. 20/30А – Блок дросельної заслінки, Котушка запалення 1 з вихідним каскадом, Котушка запалення 2 з вихідним каскадом, Котушка запалення, Регулятор тиску палива, Клапан дозування палива.
  8. 10А – Витратомір повітря, Реле паливного насоса, Електромагнітний клапан обмеження тиску наддуву, Електромагнітний клапан 1 адсорбера, Клапан 1 регулятора фаз газорозподілу, Клапан 2 системи рециркуляції ОГ, Перепускний клапан турбонагнітача, Електромагнітна муфта приводного нагнітувача, Клапан регулювання тиску Насос 2 циркуляції охолоджувальної рідини
  9. 10А - Реле прокачування ОЖ після викл. двигуна, Блок управління свічок розжарювання, Реле малої потужності нагріву, Реле великої потужності нагріву, Реле додаткового насоса системи охолодження, Реле електроживлення електронних компонентів двигуна, Регулятор тиску палива, Насос 2 циркуляції охолоджувальної рідини
  10. 5А – Датчик положення педалі зчеплення, Вимикач стоп-сигналів
  11. Резерв
  12. Резерв
  13. 30А – Стабілізатор напруги, Блок керування з дисплеєм радіонавігаційної системи, Блок керування навігаційної системи,
    Головний пристрій
  14. 10А – Реле електроживлення Motronic, Реле електроживлення клеми 30, Блок керування двигуна
  15. 10А – Реле сирени сигналізації
  16. 40А – Підсилювач
  17. 15/30А – Блок Mechatronik КП DSG
  18. 15А – Блок Mechatronik КП DSG
  19. 5А - Блок управління бортової мережі (АКБ)
  20. 30А – Блок управління бортовою мережею
  21. 40/50А – Нагрівальний елемент додаткового повітряного обігрівача, Електродвигун насоса вторинного повітря
  22. 40А – Нагрівальний елемент додаткового повітряного обігрівача
  23. Резерв
  24. 40/50А – Реле 1 електроживлення клеми 75
  25. 40А – Реле електроживлення клеми 15
  26. 50А – Блок управління свічок розжарювання
  27. 50А – Блок керування вентилятора радіатора
  28. 20/30А – Реле паливного насоса, Реле електроживлення електронних компонентів двигуна
  29. Резерв
  30. 40А – Блок керування ABS
  31. 40А – Блок керування ABS
  32. 40А – Нагрівальний елемент додаткового повітряного обігрівача, Електродвигун насоса вторинного повітря

Також тут знаходяться окремі елементи реле: свічок розжарення, вентилятора охолодження тощо.

Блок у салоні

Він розташований під панеллю приладів з боку водія за захисною кришкою.

Схема розташування блоку

Розташування блоку в салоні

Світлина

Розташування реле в салоні

Зверніть увагу, тут же розміщені інші реле.

Схема блоку запобіжників

Схема блоку у салоні

Призначення

  1. 5А – БО 2 контролю сліпих зон
  2. 10А – Блок управління модуля аварійного виклику та комунікаційного блоку
  3. 5А – БУ комбінації приладів
  4. 5А – Прийомно – телефон, що передає телефон
  5. 10А – БУ комбінації приладів, Блок управління бортової мережі, Лампа лівого протитуманного ліхтаря
  6. 10А – Клавіша для відмикання в ручці дверей багажного відсіку, Камера заднього виду
  7. 5А – Регулятор яскравості підсвічування вимикачів та комбінації приладів, Ліхтар підсвічування номерного знака
  8. 10А- Насос склоомивача
  9. 5А – Блок управління подушок безпеки, Контрольна лампа вимикання подушки безпеки переднього пасажира, Блок управління системи визначення зайнятості сидіння
  10. 15А – Перемикач склоочисників із переривчастим режимом роботи
  11. 5А – Перемикач освітлення
  12. Резерв
  13. 5А – Клавіша режиму Старт-стоп, Вимикач складання дзеркал, Клавіша індикатора тиску в шинах, Вимикач ліхтарів заднього ходу, Датчик високого тиску, Датчик забруднення повітря, Блок керування обігрівача, Блок керування паркувального асистента, Блок керування системи відстеження місцезнаходження автомобілів, Електро управління , Нагрівальний резистор жиклера омивача
  14. 10А – Перемикач круїз-контролю, Перемикач Tiptronic, Датчик рівня та температури масла, Додаткові прилади, Блок управління ABS, БУ комбінації приладів, Блок управління підсилювача рульового управління, Блок управління рульової колонки, Стабілізатор напруги, Діагностичний інтерфейс шин даних, Блок управління паливного насоса , Блок керування датчиків селектора, Блок керування двигуна, Нагрівальний резистор системи вентиляції картера двигуна
  15. 5А – Регулятор яскравості підсвічування вимикачів та комбінації приладів, Витратомір повітря, Блок управління системи придушення вібрацій, Виконавчий електродвигун коректора фар, Роз'єм, 16-контактний, діагностичний роз'єм.
  16. 5А – Блок керування двигуна
  17. 10А – Датчик системи охорони салону, Датчик нахилу автомобіля, Сирена сигналізації
  18. 15А – Лампа лівої фари ближнього світла
  19. 15А – Лампа правої фари ближнього світла
  20. 10А – Перемикач Tiptronic, Блок керування обігрівача, Блок керування автоматичної коробки
    передач, Блок керування Climatronic, Блок керування кліматичної установки, Блок керування датчиків селектора, Електромагніт блокування вилучення ключа із замка запалювання
  21. 15A – Блок управління бортовою мережею
  22. 5А – Вимикач запалювання та стартера, Блок управління системи відстеження місцезнаходження автомобілів
  23. 10А – Датчик дощу та освітленості, Блок керування бортовою мережею, Прийомно-передавальний пристрій телефону, Блок управління модуля аварійного виклику та комунікаційного блоку, Роз'єм, 16-контактний -T16- , діагностичний роз'єм, Додаткові прилади
  24. 10А – Блок керування бортової мережі, Блок керування системи санкціонування доступу та пуску двигуна, Блок керування ел. блокування кермової колонки, Діагностичний інтерфейс шин даних
  25. 10/25А Блок управління автоматичної коробки передач, Багатофункціональний перемикач, Блок Mechatronik КП DSG
  26. 30А – Вакуумний насос гальмівної системи
  27. Резерв
  28. 25А – Реле 1 електроживлення клеми 75
  29. 5А – Блок управління бортової мережі
  30. 20А - Замикаючий діод, Прикурювач , Розетка 12 Ст.
  31. 30А – Перемикач освітлення
  32. 15А – Вимикач протитуманних фар
  33. 40А – Блок керування обігрівача, Блок керування кліматичної установки
  34. 10/15А – БУ комбінації приладів, Блок управління бортовою мережею, Лампа лівої фари далекого світла, Лампа правої фари далекого світла, Фари головного світла
  35. 1А - Блок управління рульової колонки
  36. 30А – Блок управління бортовою мережею
  37. 5А – Лампа лівого модуля денного режиму освітлення
  38. 5А – Лампа правого модуля денного режиму освітлення
  39. 30А – Реле ручного увімкнення ближнього світла та подачі світлового сигналу (дальнє світло)
  40. Резерв
  41. Резерв
  42. Резерв
  43. 30А – Блок керування дверей переднього пасажира
  44. 30А – Блок управління бортовою мережею
  45. 30А – Блок керування дверима водія
  46. Резерв
  47. 20А – Реле паливного насосу
  48. 30А – Блок управління бортовою мережею
  49. 40А – Блок керування припливного вентилятора
  50. 30А – Блок керування підігріву передніх сидінь
  51. 30А - Блок управління зсувного люка
  52. 20А - Блок управління бортової мережі
  53. 20А - Блок управління бортової мережі
  54. 25А – Блок керування автоматичної коробки передач
  55. 20А – Перемикач освітлення, Вимикач ближнього світла та світлового сигналу (вкл. дальнє світло)
  56. 20А - Блок управління бортової мережі
  57. 25А – Блок керування з дисплеєм радіонавігаційної системи, Головний пристрій
  58. 10А - Реле системи дозування відновника
  59. Резерв
  60. Резерв

За прикурювач відповідає запобіжник номер 30 на 20А.

Якщо ці схеми не підходять, ознайомтеся з описом запобіжників залежно від року випуску: " завантажити ".
