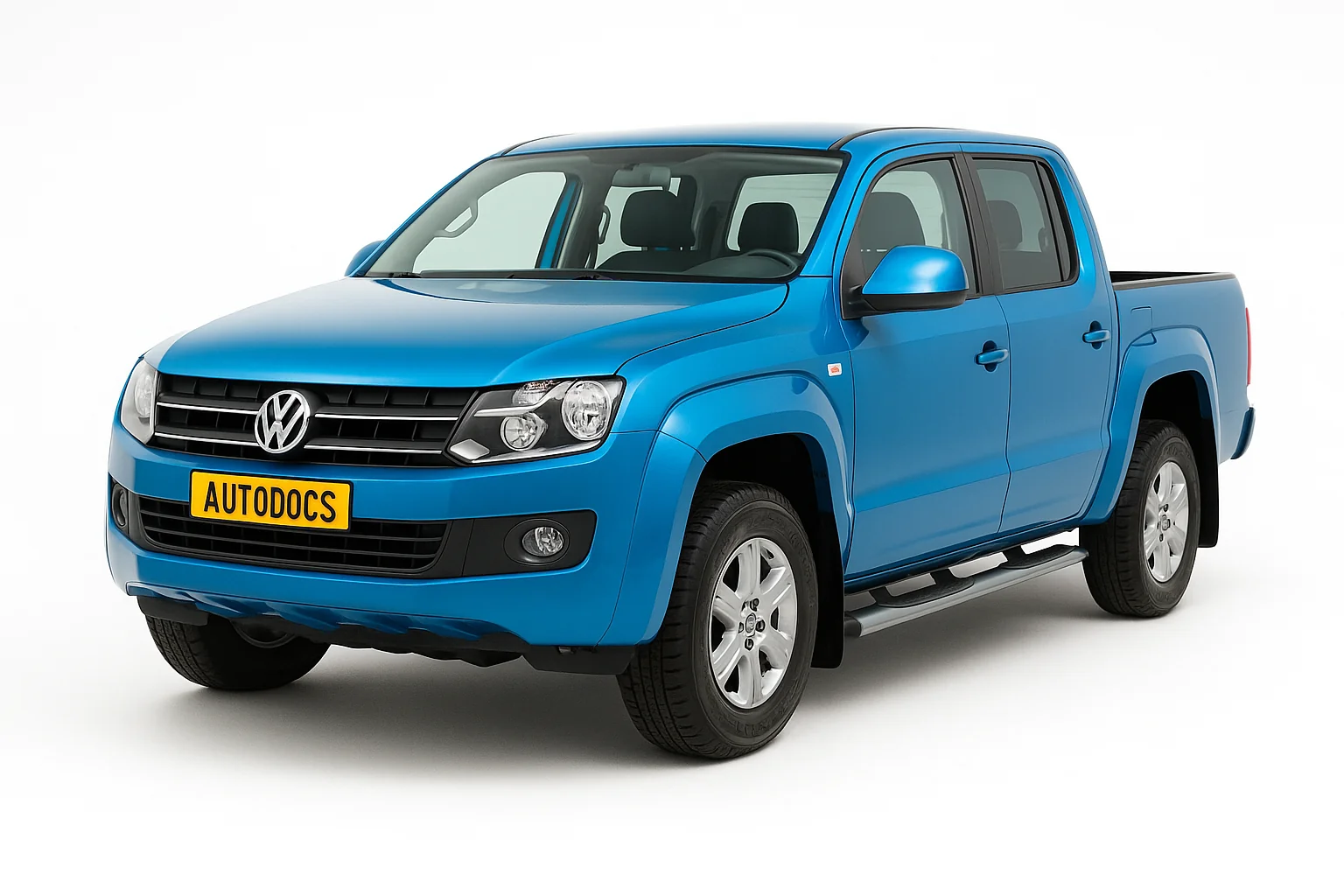

Пікап Volkswagen Amarok випускався з 2009 по 2016 рік (2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 роки). Після рестайлінгу в 2017 році виробництво оновленої моделі триває донині. Автомобіль доступний у трьох комплектаціях: Trendline, Comfortline та Highline з дизельними та бензиновими двигунами. У цій статті ми детально розглянемо блоки запобіжників і реле Volkswagen Amarok: їх розташування, схеми, фото та особливості заміни. Окремо розберемо, де знаходиться запобіжник прикурювача та як його замінити.
Зміст
Розташування блоків
Для всіх моделей Volkswagen Amarok характерне таке розташування: головний блок із запобіжниками та реле у салоні та блок на кришці акумуляторної батареї. Однак залежно від рівня електрообладнання можливе розміщення як додаткового блоку, так і окремих елементів, особливо це стосується автомобілів, випущених після 2013 року.
- Запобіжник 1 приточного вентилятора -S97- та запобіжник 1 блоку управління ABS
- Блок запобіжників C -SC-(72/68 запобіжників)
- Блок плавких вставок на кришці АКБ (SA)
- Блок запобіжників на кришці АКБ (SB)
Блоки у салоні
Головний блок запобіжників
Він знаходиться під панеллю приладів з боку водія. Для доступу до запобіжників необхідно звільнити важіль блокування. Після цього блок запобіжників можна опустити вниз.
Блок на 72 запобіжники (моделі до 2013 року)
Варіант 1.
| № | A | Опис |
|---|---|---|
| 1 | 10 | Блок управління ABS, Клавиша відключення ASR та ESP, Клавиша програми руху |
| 2 | 10 | Нагрівальний резистор лівого жиклера склоомивача, Блок підрульових перемикачів, Вимикач склоочисника, Вимикач насосу омивача склопакетів та системи очищення фар |
| 3 | 10 | Вимикач ліхтарів заднього ходу, Блок управління паркувального асистента / 15А Блок управління бортової мережі, Лампи ліхтаря заднього ходу, Інтерфейс для зовнішнього користування |
| 4 | 15 | Блок управління бортової мережі, Покажчик повороту (кл. 49), Стоп-сигнал (кл. 54) |
| 5 | 5 | Витратомір повітря |
| 6 | 5 | Блок управління розпізнавання причепа |
| 7 | 5 | Інтерфейс для зовнішнього користування |
| 8 | 5 | Вимикач запалювання та стартера / 15А Вимикач запалювання та стартера |
| 9 | 10 | Блок управління подушок безпеки, Контрольна лампа відключення подушки безпеки переднього пасажира |
| 10 | 5 | Блок управління двигуна |
| 11 | 15 | Блок управління блокування диференціала |
| 12 | 10 | Регулятор тиску палива, Клапан дозування палива, Перепускний клапан турбонагнітача, Електромагнітний клапан обмеження тиску наддуву, Електромагнітний клапан 1 адсорбера, Клапан 1 регулятора фаз газорозподілу впускних клапанів, Клапан заслонок впускних каналів |
| 13 | 5 | Клапан заслонки ОГ, Перемикаючий клапан радіатора системи рециркуляції ОГ, Електромагнітний клапан обмеження тиску наддуву |
| 14 | 15 | Насос системи прокачування ОЖ після виключення двигуна, Регулятор тиску палива |
| 15 | 5 | Реле електроживлення кл. 30, Циркуляційний насос |
| 16 | 10 | Лампа задніх протитуманних ліхтарів / 5А Стабілізатор напруги, Діагностичний інтерфейс шин даних |
| 17 | 5 | Блок управління бортової мережі |
| 18 | 7,5 | Насос омивача |
| 19 | 15 | Блок управління бортової мережі, Нагрівальний елемент зовнішніх дзеркал |
| 20 | 15 | Блок управління бортової мережі, Внутрішнє живлення |
| 21 | 10 | Блок управління бортової мережі, Вимикач відключення системи охорони салону, Освітлення салону, Габаритні вогні |
| 22 | 5 | Блок управління системи відстеження положення |
| 23 | 10 | Блок управління двигуна |
| 24 | 10 | Сирена сигналізації |
| 25 | 10 | Нагрівальний резистор системи вентиляції картера двигуна |
| 26 | 5 | Лампа правого модуля денного режиму освітлення |
| 27 | 5 | Лампа лівого модуля денного режиму освітлення |
| 28 | 5 | Перемикач освітлення, Ліхтар підсвітки номерного знака, З'єднання 8 у головному жгуті проводів / 15А Блок управління бортової мережі, лампи протитуманного ходу, Лампи заднього ходу, Інтерфейс для зовнішнього користування |
| 29 | 10 | Виконавчий електродвигун коректора лівої фари, Лампа лівої фари ближнього світла, Інтерфейс для зовнішнього користування / 5А Перемикач освітлення |
| 30 | 10 | Лампа лівої фари дальнього світла, Блок управління комбінації приладів, Інтерфейс для зовнішнього користування / 5А Реле стартера |
| 31 | 5 | Перемикач Tiptronic, Блок управління АКП |
| 32 | 10 | Лампа правої фари дальнього світла |
| 33 | 5 | Регулятор положення зовнішніх дзеркал |
| 34 | 15 | Блок управління двигуна |
| 35 | 15 | Нагрівальний елемент лямбда-зонда |
| 36 | 5 | Реле паливного насоса, Реле електроживлення кл. 30, Вимикач педалі зчеплення, Блок управління вентилятора радіатора, Блок управління свічки накалювання |
| 37 | 20 | Котушка запалювання |
| 38 | 15 | Розетка 12 В |
| 39 | 25 | Блок управління розпізнавання причепа |
| 40 | 25 | Блок управління розпізнавання причепа |
| 41 | 25 | Блок управління розпізнавання причепа |
| 42 | 15 | Вимикач стоп – сигналів, Датчик високого тиску, Датчик забруднення повітря, Датчик рівня та температури масла, Блок управління блокування диференціала, Блок управління комбінації приладів, Блок управління паркувального асистента, Блок управління роздавальної коробки, Блок управління системи відстеження положення, Контрольна лампа нормального режиму на панелі управління роздавальної коробки, Запобіжник 16 у блоці запобіжників С, Діагностичний роз'єм, Блок підрульових перемикачів, Датчик кута повороту кермового колеса, Перемикач управління круїз-контролем |
| 43 | 25 | Блок управління бортової мережі, Блок управління електродвигуна склоочисника, Електродвигун склоочисника |
| 44 | 30 | Блок управління бортової мережі, Нагрівальний елемент заднього скла |
| 45 | 15 | Діагностичний роз'єм, Блок управління комбінації приладів, Блок управління кліматичної установки, Блок управління Climatronic, Вимикач обігрівача та вибору режиму роботи, Блок підрульових перемикачів, Спиральний кабель, Блок управління багатофункціонального кермового колеса |
| 46 | 25 | Блок управління роздавальної коробки |
| 47 | 20 | Блок управління бортової мережі, Сигнал високого тону, Сигнал низького тону |
| 48 | 20 | Блок управління двері водія |
| 49 | 20 | Блок управління двері переднього пасажира |
| 50 | 20 | Блок управління задньої лівої двері |
| 51 | 20 | Блок управління задньої правої двері |
| 52 | 15 | Розетка |
| 53 | 20 | Лампи протитуманних фар / 25А Блок управління бортової мережі |
| 54 | 15 | Прикурювач |
| 55 | 15 | Виконавчий електродвигун коректора правої фари, Лампа правої фари ближнього світла, Інтерфейс для зовнішнього користування / 25А Блок управління бортової мережі, Лампа правого модуля денного режиму освітлення, Лампа правої фари ближнього світла, Інтерфейс для зовнішнього користування |
| 56 | 25 | Блок управління паливного насоса |
| 57 | 30 | Клавиша підігріву сидінь, Блок управління підігріву сидінь |
| 58 | 15 | Перемикач Tiptronic, Блок управління АКП, Електромагніт блокування вилучення ключа з замка запалювання |
| 59 | 20 | Розетка 12 В 2 |
| 60 | 5 | Блок управління розпізнавання причепа |
| 61 | 5 | Блок управління розпізнавання причепа |
| 62 | 20 | Блок управління додаткового обігрівача, Реле насосу системи охолодження, Реле додаткового рідинного обігрівача, Циркуляційний насос |
| 63 | 10 | Лампа підсвітки вантажної платформи |
| 64 | 40 | Вимикач обігрівача та вибору режиму роботи, Блок управління Climatronic, Блок управління кліматичної установки |
| 65 | 15 | Блок управління двигуна |
| 66 | 30 | Блок управління бортової мережі, Активатор центрального замка лючка заливної горловини, Привід центрального замка |
| 67 | 30 | Головний пристрій, Блок управління з дисплеєм радіонавігаційної системи, Стабілізатор напруги, Діагностичний інтерфейс шин даних |
| 68 | 7,5 | Блок управління панелі управління телефону |
| 69 | 15 | Інтерфейс для зовнішнього користування |
| 70 | 5 | Інтерфейс для зовнішнього користування |
| 71 | 25 | Інтерфейс для зовнішнього користування |
| 72 | 10 | Інтерфейс для зовнішнього користування |
За прикурювач відповідає запобіжник номер 54 на 15А.
Варіант 2.
| № | A | Опис |
|---|---|---|
| 1 | 10 | Блок управління ABS Клавиша відключення ASR та ESP Клавиша програми руху Блок управління подушок безпеки Контрольна лампа відключення подушки безпеки переднього пасажира Перемикач освітлення |
| 2 | 10 | Блок підрульових перемикачів Вимикач склоочисника Перемикач склоочисника з переривчастим режимом роботи Вимикач насосу омивача склопакетів та системи очищення фар |
| 3 | 15 | Перемикач освітлення Блок управління АКП Вимикач обігрівача та вибору режиму роботи Блок управління кліматичної установки Потенціометр виконавчого електродвигуна передньої заслонки розподілу повітря Блок управління Climatronic Реле додаткового рідинного обігрівача Циркуляційний насос |
| 4 | 15 | Блок управління двигуна Витратомір повітря |
| 5 | 5 | Витратомір повітря |
| 15 | Котушка запалювання | |
| 6 | 5 | Блок управління розпізнавання причепа |
| 7 | 5 | Інтерфейс для зовнішнього користування |
| 8 | 15 | Вимикач запалювання та стартера Сирена сигналізації Блок управління системи відстеження положення а/м |
| 9 | 5 | Лампа підсвітки вантажної платформи |
| 10 | 5 | Перемикач Tiptronic Блок управління АКП -J217- Витратомір повітря Блок управління двигуна |
| 11 | 15 | Блок управління блокування диференціала |
| 12 | 10 | Електромагнітний клапан обмеження тиску наддуву Електромагнітний клапан 1 адсорбера Клапан 1 регулятора фаз газорозподілу впускних клапанів Перепускний клапан турбонагнітача Клапан заслонок впускних каналів Регулятор тиску палива Клапан дозування палива |
| 13 | 7,5 | Клавиша підігріву лівого сидіння Клавиша підігріву правого сидіння Нагрівальний резистор лівого жиклера склоомивача Нагрівальний резистор правого жиклера склоомивача |
| 14 | 15 | Регулятор тиску палива -N276- |
| 15 | 5 | Реле електроживлення кл. 30 Циркуляційний насос |
| 16 | 10 | Контрольна лампа заднього протитуманного ліхтаря Лампа лівого протитуманного ліхтаря Лампа правого протитуманного ліхтаря |
| 5 | Стабілізатор напруги | |
| 17 | 5 | Блок управління бортової мережі |
| 18 | 7,5 | Насос омивача |
| 10 | Насос омивача | |
| 19 | 10 / 15 | Блок управління бортової мережі Нагрівальний елемент зовнішнього дзеркала з боку водія Нагрівальний елемент зовнішнього дзеркала з боку переднього пасажира |
| 20 | 15 / 5 | Блок управління бортової мережі Внутрішнє живлення |
| 21 | 15 | Блок управління бортової мережі Вимикач відключення системи охорони салону Передній плафон освітлення салону Центральний плафон освітлення салону Передній габаритний вогонь, лівий Передній габаритний вогонь, правий |
| 22 | Не використовується | |
| 10 | Блок управління камери заднього виду | |
| 23 | 10 | Блок управління двигуна |
| 24 | 5 | Блок підрульових перемикачів Вимикач ближнього світла та світлового сигналу (вкл. дальнє світло) |
| 25 | 10 | Нагрівальний резистор системи вентиляції картера двигуна |
| 26 | 5 | Лампа правого модуля денного режиму освітлення |
| 27 | 5 | Лампа лівого модуля денного режиму освітлення |
| 28 | 5 | B472 З'єднання 8 у головному жгуті проводів Перемикач освітлення Регулятор коректора фар Ліхтар підсвітки номерного знака, лівий Ліхтар підсвітки номерного знака, правий |
| 15 | Блок управління бортової мережі Лампа лівої протитуманної фари Лампа правої протитуманної фари Лампа правого ліхтаря заднього ходу Лампа лівого ліхтаря заднього ходу Інтерфейс для зовнішнього користування |
|
| 29 | 10 | Лампа лівої фари ближнього світла Інтерфейс для зовнішнього користування |
| 5 | Перемикач освітлення | |
| 30 | 10 | Лампа лівої фари дальнього світла Блок управління комбінації приладів Інтерфейс для зовнішнього користування Блок управління бортової мережі |
| 31 | 5 | Інтерфейс для зовнішнього користування |
| 32 | 10 | Лампа правої фари дальнього світла |
| 33 | 5 | Регулятор положення зовнішніх дзеркал |
| 34 | 15 | Блок управління двигуна Насос системи прокачування ОЖ після викл. двигуна |
| 35 | 15 | Нагрівальний елемент лямбда-зонда |
| 36 | 5 | Реле паливного насоса Реле електроживлення кл. 30 Вимикач педалі зчеплення |
| 37 | 20 | Котушка запалювання |
| Не використовується | ||
| 38 | 40 | Запобіжник 28, 29, 50 у блоці запобіжників Реле паливного насоса Реле головного освітлення Реле стартера Головне реле Реле розвантаження кл. 58b |
| 39 | 25 | Блок управління розпізнавання причепа |
| 40 | 25 | Блок управління розпізнавання причепа |
| 41 | 40 | Блок управління розпізнавання причепа |
| 42 | 10 / 15 | Клавиша режиму старт-стоп Вимикач стоп-сигналів Вимикач ліхтарів заднього ходу Тахограф Датчик високого тиску Датчик забруднення повітря Датчик рівня та температури масла Блок управління блокування диференціала Блок управління паркувального асистента Блок управління роздавальної коробки Контрольна лампа нормального режиму на панелі управління роздавальної коробки Контрольна лампа включення понижуючої передачі на панелі управління роздавальної коробки Контрольна лампа блокування міжосьового диференціала на панелі управління роздавальної коробки Лампа верхнього стоп-сигналу Діагностичний роз'єм Блок підрульових перемикачів Датчик кута повороту кермового колеса Перемикач управління круїз-контролем Клавиша установки (SET) круїз-контролю Спиральний кабель Блок управління багатофункціонального кермового колеса |
| 43 | 30 | Блок управління бортової мережі Блок управління електродвигуна склоочисника Електродвигун склоочисника |
| 25 | Перемикач освітлення | |
| 30 | Стабілізатор напруги Блок управління комбінації приладів Запобіжник 67 у блоці запобіжників С |
|
| 44 | 30 | Блок управління бортової мережі Реле обігріву заднього скла Нагрівальний елемент заднього скла |
| 45 | 15 / 10 | Вимикач обігрівача та вибору режиму роботи Діагностичний роз'єм Блок управління комбінації приладів Блок управління Climatronic Датчик регулювання вентилятора Bitron, передній Датчик дощу та освітленості Датчик системи охорони салону Блок управління панелі управління телефону Тахограф Перемикач Tiptronic Електромагніт блокування вилучення ключа з замка запалювання Реле електричного паливного насоса 2 Стеля панель індикації Приймач радіосигналу додаткового рідинного обігрівача Блок підрульових перемикачів Спиральний кабель Блок управління багатофункціонального кермового колеса |
| 46 | 25 / 30 | Блок управління роздавальної коробки |
| 47 | 25 | Блок управління бортової мережі Сигнал високого тону Сигнал низького тону |
| 48 | 30 | Блок управління двері водія |
| 49 | 30 | Блок управління двері переднього пасажира |
| 50 | 30 | Блок управління задньої лівої двері |
| 51 | 30 | Блок управління задньої правої двері |
| 52 | 30 | Розетка Прикурювач |
| 53 | 25 / 20 | Блок управління бортової мережі Лампа лівого модуля денного режиму освітлення Лампа лівої фари ближнього світла |
| 54 | 20 | Перемикач освітлення |
| 55 | 15 / 10 | Регулятор коректора фар Лампа правої фари ближнього світла Інтерфейс для зовнішнього користування |
| 25 / 20 | Блок управління бортової мережі Лампа правого модуля денного режиму освітлення Лампа правої фари ближнього світла Інтерфейс для зовнішнього користування |
|
| 56 | 25 | Блок управління паливного насоса |
| 57 | 30 / 25 | Блок управління підігріву сидінь |
| 58 | 15 | Перемикач Tiptronic Блок управління АКП Електромагніт блокування вилучення ключа з замка запалювання |
| 30 | Блок управління бортової мережі Блок управління електродвигуна склоочисника Електродвигун склоочисника |
|
| 59 | 25 | Розетка 12 В 2 та 3 |
| 60 | 20 | Лампа лівої протитуманної фари Лампа правої протитуманної фари Інтерфейс для зовнішнього користування |
| 5 | Інтерфейс для зовнішнього користування | |
| 61 | 30 / 15 | Блок управління бортової мережі Лампа лівої протитуманної фари Лампа правої протитуманної фари Лампа правого ліхтаря заднього ходу Лампа лівого ліхтаря заднього ходу Інтерфейс для зовнішнього користування |
| 62 | 20 | Блок управління додаткового обігрівача Реле приточного вентилятора Реле електричного паливного насоса 2 Стеля панель індикації Приймач радіосигналу додаткового рідинного обігрівача Реле насосу системи охолодження |
| 15 | Блок управління додаткового обігрівача Реле приточного вентилятора Реле насосу системи охолодження |
|
| 30 | Блок управління додаткового обігрівача Реле приточного вентилятора Реле електричного паливного насоса 2 Стеля панель індикації Приймач радіосигналу додаткового рідинного обігрівача |
|
| 63 | 30 | Перемикач освітлення |
| 5 | Перемикач освітлення Реле стартера 1 Реле стартера 2 |
|
| 64 | 40 | Приточний вентилятор |
| 65 | 15 | Блок управління бортової мережі Покажчик повороту (кл. 49) Стоп-сигнал (кл. 54) |
| 66 | 30 | Блок управління бортової мережі Активатор центрального замка лючка заливної горловини Привід центрального замка двері водія Привід центрального замка двері переднього пасажира Привід центрального замка задньої лівої двері Привід центрального замка задньої правої двері |
| 67 | 30 | Блок управління з дисплеєм радіонавігаційної системи Головний пристрій Стабілізатор напруги Блок управління комбінації приладів Блок управління з дисплеєм радіонавігаційної системи Головний пристрій |
| 25 | Головний пристрій Блок управління з дисплеєм радіонавігаційної системи |
|
| 68 | 40 | Вимикач обігрівача та вибору режиму роботи Блок управління кліматичної установки Роздільне реле приточного вентилятора Блок управління кліматичної установки |
| 69 | 15 | Інтерфейс для зовнішнього користування |
| 70 | Не використовується | |
| 40/30 | Реле стартера 1 Реле стартера 2 |
|
| 71 | 30 | Інтерфейс для зовнішнього користування |
| 72 | 5 / 10 | Інтерфейс для зовнішнього користування |
У даному варіанті за прикурювач відповідає запобіжник номер 52.
Блок на 68 запобіжників (моделі з 2013 року)
З липня 2013 року на автомобілі Volkswagen Amarok встановлюється новий, 68 – гніздовий, блок запобіжників SC (під передньою панеллю з боку водія). Від старого 72 – гніздового блоку він перш за все візуально відрізняється тим, що в ньому чергуються вертикальні ряди запобіжників меншого розміру (MINI, по 8 штук у ряду) з рядами запобіжників більшого розміру (ATO, по 9 штук у ряду). У старому 72 – гніздовому блоці спочатку йшли 4 ряди запобіжників MINI, потім 4 ряди запобіжників ATO, по 9 штук у всіх рядах.
| № | A | Призначення |
|---|---|---|
| 1 | 10 | Насос омивача |
| 2 | 15 | Вимикач обігрівача та вибору режиму роботи Датчик регулювання вентилятора Bitron, передній Блок управління Climatronic Блок управління кліматичної установки Блок управління системи відстеження положення а/м Блок управління АКП Блок управління бортової мережі Внутрішнє живлення |
| 3 | 15 | Вимикач запалювання та стартера Блок управління системи відстеження положення а/м Блок управління бортової мережі Внутрішнє живлення |
| 4 | 15 | Сирена сигналізації Реле електроживлення кл. 30 Блок підрульових перемикачів Вимикач ближнього світла та світлового сигналу (вкл. дальнє світло) |
| 5 | 15 | Блок управління блокування диференціала |
| 6 | 15 | Блок управління бортової мережі Лампа лівої протитуманної фари Лампа правої протитуманної фари Лампа лівого ліхтаря заднього ходу Лампа правого ліхтаря заднього ходу Інтерфейс для зовнішнього користування |
| 7 | 15 | Блок управління бортової мережі Вимикач відключення системи охорони салону Передній плафон освітлення салону Центральний плафон освітлення салону Передній габаритний вогонь, лівий Передній габаритний вогонь, правий |
| 8 | 15 | Блок управління розпізнавання причепа -J345- |
| 9 | 40 / 30 | Реле головного освітлення Реле стартера Реле електроживлення Motronic Реле розвантаження кл. 58b |
| 10 | 20 | Блок управління розпізнавання причепа |
| 11 | 20 | Блок управління розпізнавання причепа |
| 12 | 30 | Блок управління роздавальної коробки |
| 13 | 30 | Блок управління двері водія |
| 14 | 30 | Блок управління двері переднього пасажира |
| 15 | 20 | Реле насосу системи охолодження Реле електроживлення кл. 30 Реле додаткового рідинного обігрівача Блок управління додаткового обігрівача |
| 30 | Реле приточного вентилятора Реле електроживлення кл. 30 Реле додаткового рідинного обігрівача Блок управління додаткового обігрівача |
|
| 20 | Блок управління додаткового обігрівача | |
| 16 | 20 | Блок управління бортової мережі Покажчик повороту (кл. 49) Стоп-сигнал (кл. 54) |
| 17 | 25 | Блок управління з дисплеєм радіонавігаційної системи Головний пристрій Роз'єм, 8-контактний |
| 18 | 5 | Комбінація приладів |
| 19 | 10 / 5 | Лампа лівого протитуманного ліхтаря Лампа правого протитуманного ліхтаря Контрольна лампа заднього протитуманного ліхтаря |
| 20 | 5 | Блок управління бортової мережі |
| 21 | 5 | Лампа лівого модуля денного режиму освітлення Лампа правого модуля денного режиму освітлення |
| 22 | 10 | Плюсове з'єднання (58 D1) у жгуті проводів комбінації приладів та органів управління B342 З'єднання 3 (58d) у головному жгуті проводів B472 З'єднання 8 у головному жгуті проводів N2 З'єднання 1 у жгуті проводів коректора фар R14 З'єднання 1 (відкр.) у жгуті проводів двері водія |
| 23 | 5 | Вимикач педалі зчеплення Витратомір повітря Реле паливного насоса Блок управління свічки накалювання Реле насосу системи охолодження Блок управління вентилятора радіатора Реле електроживлення кл. 30 Електромагнітний клапан обмеження тиску наддуву Клапан заслонки ОГ Перемикаючий клапан радіатора системи рециркуляції ОГ |
| 24 | 10 | Регулятор тиску палива Клапан дозування палива |
| 10 | Електромагнітний клапан обмеження тиску наддуву Електромагнітний клапан 1 адсорбера Клапан 1 регулятора фаз газорозподілу впускних клапанів Перепускний клапан турбонагнітача Клапан заслонок впускних каналів |
|
| 25 | 5 | Насос системи прокачування ОЖ після виключення двигуна |
| 15 | Блок управління двигуна | |
| 26 | 7,5 / 10 | Інтерфейс для зовнішнього користування Ліва фара головного світла Лампа лівої фари ближнього світла |
| 27 | 10 / 15 | Блок управління бортової мережі Ліва фара головного світла Права фара головного світла Інтерфейс для зовнішнього користування Блок управління комбінації приладів Контрольна лампа дальнього світла |
| 28 | 10 | Інтерфейс для зовнішнього користування Права фара головного світла Лампа правої фари ближнього світла |
| 29 | Не використовується | |
| 10 | Перемикач Tiptronic Тахограф Електромагніт блокування вилучення ключа з замка запалювання Приймач радіосигналу додаткового рідинного обігрівача Діагностичний роз'єм Блок підрульових перемикачів Спиральний кабель Блок управління багатофункціонального кермового колеса |
|
| 30 | 5 | Інтерфейс для зовнішнього користування Інтерфейс для зовнішнього користування |
| 20 | Лампа лівої протитуманної фари Лампа правої протитуманної фари Інтерфейс для зовнішнього користування |
|
| 31 | 15 / 30 | Інтерфейс для зовнішнього користування Вимикач запалювання та стартера Реле електроживлення кл. 15 Блок управління бортової мережі Блок підрульових перемикачів Вимикач насосу омивача склопакетів та системи очищення фар |
| 32 | 15 | Нагрівальний елемент лямбда-зонда Нагрівальний елемент лямбда-зонда 1 після нейтралізатора |
| 33 | 15 | Котушка запалювання |
| 20 | Витратомір повітря Блок управління двигуна |
|
| 34 | 20 | Блок управління паливного насоса Підкачувальний паливний насос |
| 35 | 5 | Клавиша підігріву лівого сидіння Клавиша підігріву правого сидіння |
| 36 | 5 | Регулятор положення зовнішніх дзеркал |
| 37 | 15 | Інтерфейс для зовнішнього користування |
| 38 | 5 | Перемикач Tiptronic Блок управління АКП -J217- Витратомір повітря Блок управління двигуна Стабілізатор напруги |
| 39 | 10 | Блок управління подушок безпеки Контрольна лампа відключення подушки безпеки переднього пасажира |
| 40 | 5 | Вимикач обігрівача та вибору режиму роботи Клавиша відключення ASR та ESP Клавиша програми руху Блок управління ABS Реле 1 протиугонної сигналізації Комбінація приладів Блок підрульових перемикачів Датчик кута повороту кермового колеса |
| 41 | 10 | Регулятор коректора фар Блок управління розпізнавання причепа Нагрівальний резистор системи вентиляції картера двигуна Роз'єм, 8-контактний Електрохромне внутрішнє дзеркало заднього виду Виконавчий електродвигун коректора лівої фари Виконавчий електродвигун коректора правої фари Нагрівальний резистор лівого жиклера склоомивача Нагрівальний резистор правого жиклера склоомивача |
| 42 | 10 | Клавиша режиму старт-стоп Вимикач стоп-сигналів Вимикач ліхтарів заднього ходу Тахограф Датчик високого тиску Датчик забруднення повітря Датчик рівня та температури масла Блок управління блокування диференціала Блок управління паркувального асистента Блок управління роздавальної коробки Контрольна лампа нормального режиму на панелі управління роздавальної коробки Лампа підсвітки вантажної платформи Діагностичний роз'єм Блок управління системи відстеження положення а/м Комбінація приладів Блок підрульових перемикачів Перемикач управління круїз-контролем Клавиша установки (SET) круїз-контролю Спиральний кабель Блок управління багатофункціонального кермового колеса |
| 43 | 25 | Розетка / Прикурювач |
| 44 | 20 | Перемикач освітлення |
| 45 | 25 | Блок управління підігріву сидінь |
| 46 | 25 | Розетка 12 В 2 Розетка 12 В 3 |
| 47 | 5 | Інтерфейс для зовнішнього користування Вимикач запалювання та стартера Реле електроживлення Блок управління бортової мережі Реле 2 електроживлення Вимикач обігрівача та вибору режиму роботи |
| 48 | 25 | Блок управління з дисплеєм радіонавігаційної системи Головний пристрій Роз'єм, 8-контактний |
| 49 | 5 | Перемикач освітлення Реле стартера 1 Реле стартера 2 |
| 20 | Перемикач освітлення | |
| 50 | 5 | Інтерфейс для зовнішнього користування |
| 51 | 30 | Реле стартера 1 Реле стартера 2 Стартер |
| 52 | 5 | Інтерфейс для зовнішнього користування |
| 53 | 5 | Блок управління для спецнадбудов Лампа освітлення вантажної платформи |
| 10 / 15 | Вимикач обігрівача та вибору режиму роботи Тахограф Датчик регулювання вентилятора Bitron, передній Блок управління Climatronic Блок управління кліматичної установки |
|
| 54 | 5 | Комбінація приладів |
| 55 | 15 | Блок управління бортової мережі Фільтр придушення перешкод Нагрівальний елемент зовнішніх дзеркал |
| 56 | 10 | Блок управління камери заднього виду |
| 57 | 5 | Блок управління двигуна |
| 58 | 5 | Перемикач освітлення |
| 59 | 10 | Перемикач Tiptronic Тахограф Датчик системи охорони салону Датчик дощу та освітленості Реле електричного паливного насоса 2 Стеля панель індикації Блок управління панелі управління телефону- Електромагніт блокування вилучення ключа з замка запалювання Приймач радіосигналу додаткового рідинного обігрівача Діагностичний роз'єм Блок управління для спецнадбудов Лампа освітлення вантажної платформи Реле насосу системи охолодження Реле електроживлення кл. 30 Реле додаткового рідинного обігрівача Блок підрульових перемикачів Спиральний кабель Блок управління багатофункціонального кермового колеса |
| 60 | 25 | Блок управління бортової мережі Активатор центрального замка лючка заливної горловини Привід центрального замка |
| 61 | 15 | Перемикач освітлення |
| 25 | Стабілізатор напруги Запобіжник 18, 48 у блоці запобіжників С |
|
| 62 | 30 | Блок управління бортової мережі Нагрівальний елемент заднього скла Реле обігріву заднього скла |
| 63 | 30 | Блок управління бортової мережі Сигнал високого тону Сигнал низького тону Звуковий сигнал протиугонної сигналізації Реле 1 протиугонної сигналізації Інтерфейс для зовнішнього користування |
| 64 | 30 | Блок управління задньої лівої двері |
| 65 | 30 | Блок управління задньої правої двері |
| 66 | 20 | Блок управління бортової мережі Ліва фара головного світла |
| 67 | 20 | Блок управління бортової мережі Права фара головного світла Лампа лівого ліхтаря заднього ходу Лампа правого ліхтаря заднього ходу |
| 68 | 30 | Блок управління бортової мережі Блок управління електродвигуна склоочисника Електродвигун склоочисника |
За прикурювач відповідає запобіжник 43 на 25А.
Додаткові елементи
Поруч із рульовою рейкою може бути розташований додатковий блок із запобіжниками або окремі елементи.
| A | Призначення елементів |
|---|---|
| 40 | Вимикач обігрівача та вибору режиму роботи Блок управління кліматичної установки Приточний вентилятор |
| 40 | Блок управління ABS |
Блок реле
Він знаходиться на кронштейні, на стороні водія під панеллю приладів. Кронштейн блоку реле повністю прихований панеллю приладів. На цьому ж кронштейні закріплений блок запобіжників SC. Тут також може знаходитися блок управління бортової мережі, інтегрований у сам кронштейн блоку реле / запобіжників (SC).
Блок під капотом
Запобіжники високої потужності у вигляді плавких вставок (SA) розташовані під кришкою на акумуляторі. Він з'єднаний із проводом плюсової клеми АКБ. Поруч розташований блок запобіжників (SB), захищений від попадання води спеціальним ковпаком.
| № | A | Розшифровка SA |
|---|---|---|
| 1 | 175 | Генератор |
| 2 | 110 / 175 | Реле та запобіжники у салоні |
| 3 | 110 | Реле та запобіжники у салоні, 50А – запобіжники у салоні або інтерфейс для зовнішнього користування |
| 4 | 80 / 110 | Блок управління вентилятора радіатора |
| 5 | 50 | Блок управління свічки накалювання |
| 6 | 80 / 110 | Запобіжники у салоні |
| Призначення SB | ||
| 1 | 40 | Блок управління ABS, 25А – Головне реле |
| 2 | 30 | Реле паливного насоса, Модуль подачі палива, Регулятор тиску палива, Реле електричного паливного насоса 2, Модуль подачі палива |
| 3 | 30 | Блок управління ABS |
| 4 | 5 | Блок управління для контролю АКБ, Блок управління бортової мережі |
| 5 | 7.5 | Реле вентилятора, 30А – Реле фар дальнього світла, лампи дальнього світла фар, 25/40А – Реле обігріву заднього скла, Нагрівальний елемент заднього скла жорсткого верху |
| 6 | 40 | Роз'єм, 6-контактний або Інтерфейс для зовнішнього користування |
Керівництво Volkswagen Amarok
Більше інформації про ремонт та обслуговування Volkswagen Amarok можете отримати, вивчивши керівництво з самонавчання: “завантажити”
