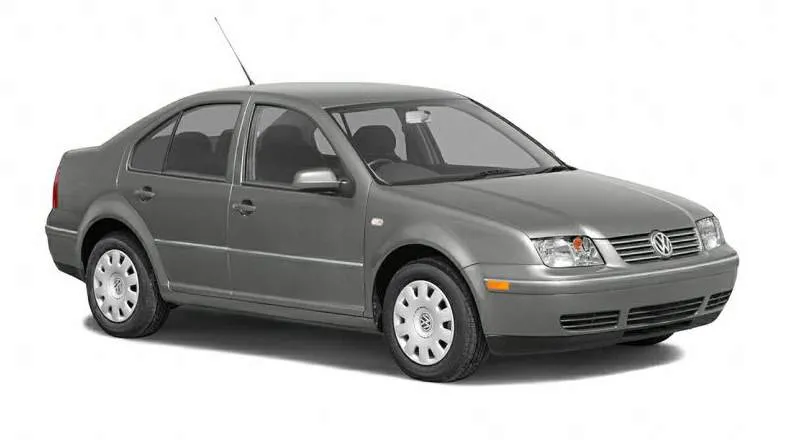

Volkswagen Bora спроектирован на общей базе с vw golf IV. Однако имеет более удлиненный кузов и представляет из себя классический седан. В странах Европы и Америки известен под названием Jetta 4 го поколения. Выпускался в 1998, 1999, 2000, 2001, 2002, 2003, 2004 и 2005 году. В нашем материале мы покажем расположение блоков предохранителей и реле в фольксваген бора, предоставим их схемы и фотографии с описанием назначения элементов, а так же отметим предохранитель отвечающий за прикуриватель. В заключении предложим ознакомится с инструкцией по ремонту и эксплуатации.
Количество предохранителей и реле в блоках, а так же их назначение может отличаться от данного материала и зависит от года выпуска и комплектации Volkswagen Bora и Jetta 4 соответственно.
Блоки в салоне
Главный блок предохранителей
Он находится в торце приборной панели слева и закрыт защитной крышкой. На обратной стороне должна находится актуальная схема с обозначением предохранителей.
Схема блока
Подробное описание
| F1 | 10А Лампа освещения вещевого ящика, электрообогрев зеркал |
| F2 | 10А Указатели поворота, аварийная сигнализация, электрокорректор света Фар |
| F3 | 5А Реле противотуманных фар, регулятор освещения |
| F4 | 5А Лампы фонарей освещения номерного знака |
| f5 | 7,5А Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений |
| F6 | 5А Центральная блокировка замков и электрические стеклоподъемники |
| f7 | 10А Лампы света заднего хода |
| F9 | 5А АБС, система стабилизации движения, система управления тяговой силой |
| F10 | 15А Электронный блок управления (ЭБУ) |
| F11 | 5А Щиток приборов |
| F12 | 7,5А Питание диагностического прибора |
| F13 | 10А Лампы сигналов торможения |
| F14 | 10А Лампы освещения салона |
| F15 | 5А Щиток приборов, система стабилизации движения |
| F18 | 10А Правая фара (дальний свет) |
| F19 | 10А Левая фара (дальний свет) |
| F20 | 15А Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами |
| F21 | 15А Левая фара (ближний свет), левая фара (газоразрядная лампа) |
| F22 | 5А Лампа габаритною света (правая фара) |
| F23 | 5А Лампа габаритного света (левая фара) |
| F24 | 20А Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя |
| F25 | 25А Электровентилятор отопителя, кондиционер |
| F26 | 25А Электрообогрев заднего стекла |
| F27 | 15А Электродвигатель очистителя стекла двери багажного отделения |
| F28 | 15А Топливный насос |
| F29 | 15А Электронный блок управления, зажигание |
| F31 | 20А Автоматическая коробка передач |
| f32 | 10А Форсунки |
| f34 | 10А Система управления двигателем |
| F35 | 30А Гнездо 12 В |
| F36 | 15А Противотуманные фары |
| F37 | 10А Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники |
| F38 | 15А Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака |
| F39 | 15А Аварийная сигнализация |
| F40 | 20А Звуковой сигнал |
| F41 | 15А Предохранитель прикуривателя |
| F42 | 15А Автомагнитола |
| f43 | 10А Система управления двигателем |
| F44 | 15А Обогрев сидений |
За прикуриватель отвечает предохранитель номер 41 на 30А.
Блок с реле
Основной блок с реле находится под самой панелью, со стороны водителя.
Фото – схема
Обозначение
- 1 — основная панель;
- 2 — дополнительная панель;
- К1 — реле звукового сигнала;
- К2 — коммутационное реле контакта «X»;
- K4 — реле топливного насоса;
- K5 — блок управления работой стеклоочистителя;
- K5 — блок управления обогревом сиденья переднего пассажира;
- K6 — блок управления обогревом сиденья водителя;
- K7 — размыкающее реле ламп сигнала торможения;
- K8 — реле прикуривателя;
- k11 — реле света заднего хода и блокировки стартера;
- S37 — дополнительный предохранитель электростеклоподъемников;
- S111 — дополнительный предохранитель противоугонной сигнализации;
- S114 — дополнительный предохранитель противоугонной сигнализации.
Дополнительный блок реле располагается под капотом на перегородке.
Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.
Блок предохранителей под капотом
Он находится на крышке аккумуляторной батареи.
Состоит из отдела предохранителей и плавких вставок высокой мощности.
Схема
Обозначение
| S131 | 50А Насос вторичного воздуха |
| S132 | 50А Система управления двигателя |
| S133 | 40/50А Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110А Электрооборудование |
| S138 | 110/150А Вывод «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Электродвигатель вентилятора системы охлаждения двигателя |
