Volkswagen Beetle (Garbus) – bezpieczniki i przekaźniki

volkswagen beetle a5

Volkswagen Beetle A5 znany jest również pod nazwą Garbus. To samo określenie nosi także inny samochód – Volkswagen New Beetle. Jednak są to różne modele. W naszym materiale możecie zapoznać się z opisem bezpieczników i przekaźników Volkswagena Garbusa (Beetle) wraz ze zdjęciami i schematami skrzynek dla samochodów wyprodukowanych w latach 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019.

Liczba bezpieczników w skrzynkach oraz ich przeznaczenie mogą się różnić w zależności od roku produkcji i wyposażenia Volkswagena Beetle.

Skrzynka pod maską

Znajduje się obok akumulatora, pod osłoną ochronną.

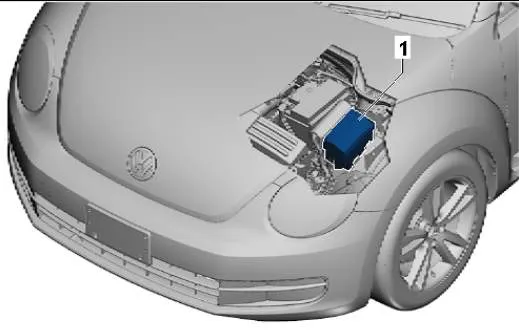

Lokalizacja skrzynki bezpieczników pod maską

Zdjęcie

Zdjęcie skrzynki pod maską

Schemat

Schemat skrzynki pod maską

Opis

Wkładki topikowe wysokiej mocy

  1. 200A – Alternator
  2. Rezerwa
  3. 80A – Sterownik wspomagania kierownicy
  4. 80A – Bezpieczniki

Bezpieczniki

  1. Rezerwa
  2. 20/30A – Sterownik silnika
  3. 5A – Sterownik wentylatora chłodnicy
  4. 15A – Sonda lambda
  5. 10A – Sonda lambda, Przekaźnik elektrycznej pompy paliwowej, Przekaźnik rezystora grzewczego, Zawór elektromagnetyczny ogranicznika ciśnienia doładowania, Rezystor grzewczy układu wentylacji skrzyni korbowej silnika, Zawór 1 regulatora faz rozrządu, Zawór obejściowy turbosprężarki, Zawór klapy kolektora dolotowego, Zawór przełączający chłodnicy układu recyrkulacji, Pompa diagnostyczna układu paliwowego
  6. 10A – Przekaźnik pompy paliwowej, Przekaźnik pompy powietrza wtórnego, Przekaźnik zasilania podzespołów elektronicznych
    silnika, Zawór elektromagnetyczny ogranicznika ciśnienia doładowania, Zawór elektromagnetyczny kanistra, Zawór klapy kolektora dolotowego, Zawór regulacji ciśnienia oleju
  7. 20/30A – Przepustnica, Cewka zapłonowa 1 z stopniem wyjściowym, Cewka zapłonowa 2 z stopniem wyjściowym, Cewka zapłonowa, Regulator ciśnienia paliwa, Zawór dozowania paliwa.
  8. 10A – Przepływomierz powietrza, Przekaźnik pompy paliwowej, Zawór elektromagnetyczny ogranicznika ciśnienia doładowania, Zawór elektromagnetyczny 1 kanistra, Zawór 1 regulatora faz rozrządu, Zawór 2 układu recyrkulacji spalin, Zawór obejściowy turbosprężarki, Sprzęgło elektromagnetyczne sprężarki napędowej, Zawór regulacji ciśnienia oleju, Zawór regulacji płynu chłodzącego, Pompa 2 cyrkulacji płynu chłodzącego
  9. 10A – Przekaźnik pompy płynu chłodzącego po wyłączeniu silnika, Sterownik świec żarowych, Przekaźnik małej mocy grzania, Przekaźnik dużej mocy grzania, Przekaźnik dodatkowej pompy układu chłodzenia, Przekaźnik zasilania podzespołów elektronicznych silnika, Regulator ciśnienia paliwa, Pompa 2 cyrkulacji płynu chłodzącego
  10. 5A – Czujnik położenia pedału sprzęgła, Wyłącznik świateł stopu
  11. Rezerwa
  12. Rezerwa
  13. 30A – Stabilizator napięcia, Sterownik z wyświetlaczem systemu radionawigacji, Sterownik systemu nawigacji,
    Jednostka główna
  14. 10A – Przekaźnik zasilania Motronic, Przekaźnik zasilania zacisku 30, Sterownik silnika
  15. 10A – Przekaźnik syreny alarmowej
  16. 40A – Wzmacniacz
  17. 15/30A – Jednostka Mechatronik skrzyni DSG
  18. 15A – Jednostka Mechatronik skrzyni DSG
  19. 5A – Sterownik sieci pokładowej (akumulator)
  20. 30A – Sterownik sieci pokładowej
  21. 40/50A – Element grzewczy dodatkowego nagrzewnicy powietrza, Silnik elektryczny pompy powietrza wtórnego
  22. 40A – Element grzewczy dodatkowego nagrzewnicy powietrza
  23. Rezerwa
  24. 40/50A – Przekaźnik 1 zasilania zacisku 75
  25. 40A – Przekaźnik zasilania zacisku 15
  26. 50A – Sterownik świec żarowych
  27. 50A – Sterownik wentylatora chłodnicy
  28. 20/30A – Przekaźnik pompy paliwowej, Przekaźnik zasilania podzespołów elektronicznych silnika
  29. Rezerwa
  30. 40A – Sterownik ABS
  31. 40A – Sterownik ABS
  32. 40A – Element grzewczy dodatkowego nagrzewnicy powietrza, Silnik elektryczny pompy powietrza wtórnego

Znajdują się tu również oddzielne elementy przekaźników: świec żarowych, wentylatora chłodnicy itp.

Skrzynka w kabinie

Znajduje się pod deską rozdzielczą od strony kierowcy, za osłoną ochronną.

Schemat lokalizacji skrzynki

Lokalizacja skrzynki w kabinie

Zdjęcie

Lokalizacja przekaźników w kabinie

Należy zwrócić uwagę, że tutaj również znajdują się pozostałe przekaźniki.

Schemat skrzynki bezpieczników

Schemat skrzynki w kabinie

Przeznaczenie

  1. 5A – Sterownik 2 kontroli martwego pola
  2. 10A – Sterownik modułu alarmowego i bloku komunikacyjnego
  3. 5A – Sterownik zestawu wskaźników
  4. 5A – Urządzenie nadawczo-odbiorcze telefonu
  5. 10A – Sterownik zestawu wskaźników, Sterownik sieci pokładowej, Lampa lewego przeciwmgielnego reflektora
  6. 10A – Przycisk do odblokowywania w klapie bagażnika, Kamera cofania
  7. 5A – Regulator jasności podświetlenia przełączników i zestawu wskaźników, Lampa oświetlenia tablicy rejestracyjnej
  8. 10A – Pompa spryskiwaczy
  9. 5A – Sterownik poduszek powietrznych, Lampka kontrolna wyłączenia poduszki powietrznej przedniego pasażera, Sterownik systemu wykrywania zajętości fotela
  10. 15A – Przełącznik wycieraczek z pracą przerywaną
  11. 5A – Przełącznik oświetlenia
  12. Rezerwa
  13. 5A – Przycisk trybu Start-Stop, Wyłącznik składania lusterek, Przycisk wskaźnika ciśnienia w oponach, Wyłącznik świateł cofania, Czujnik wysokiego ciśnienia, Czujnik zanieczyszczenia powietrza, Sterownik nagrzewnicy, Sterownik asystenta parkowania, Sterownik systemu śledzenia pojazdów, Wewnętrzne lusterko elektrochromatyczne, Rezystor grzewczy dyszy spryskiwacza
  14. 10A – Przełącznik tempomatu, Przełącznik Tiptronic, Czujnik poziomu i temperatury oleju, Dodatkowe wskaźniki, Sterownik ABS, Sterownik zestawu wskaźników, Sterownik wspomagania kierownicy, Sterownik kolumny kierownicy, Stabilizator napięcia, Interfejs diagnostyczny magistrali danych, Sterownik pompy paliwowej, Sterownik czujników selektora, Sterownik silnika, Rezystor grzewczy układu wentylacji skrzyni korbowej silnika
  15. 5A – Regulator jasności podświetlenia przełączników i zestawu wskaźników, Przepływomierz powietrza, Sterownik systemu tłumienia drgań, Silnik wykonawczy korektora reflektorów, Złącze, 16-stykowe, złącze diagnostyczne.
  16. 5A – Sterownik silnika
  17. 10A – Czujnik systemu ochrony wnętrza, Czujnik pochylenia pojazdu, Syrena alarmowa
  18. 15A – Lampa lewego reflektora świateł mijania
  19. 15A – Lampa prawego reflektora świateł mijania
  20. 10A – Przełącznik Tiptronic, Sterownik nagrzewnicy, Sterownik automatycznej skrzyni
    biegów, Sterownik Climatronic, Sterownik klimatyzacji, Sterownik czujników selektora, Elektromagnes blokady wyjmowania kluczyka ze stacyjki
  21. 15A – Sterownik sieci pokładowej
  22. 5A – Wyłącznik zapłonu i rozrusznika, Sterownik systemu śledzenia pojazdów
  23. 10A – Czujnik deszczu i oświetlenia, Sterownik sieci pokładowej, Urządzenie nadawczo-odbiorcze telefonu, Sterownik modułu alarmowego i bloku komunikacyjnego, Złącze, 16-stykowe -T16- , złącze diagnostyczne, Dodatkowe wskaźniki
  24. 10A – Sterownik sieci pokładowej, Sterownik systemu autoryzacji dostępu i rozruchu silnika, Sterownik elektrycznej blokady kolumny kierownicy, Interfejs diagnostyczny magistrali danych
  25. 10/25A – Sterownik automatycznej skrzyni biegów, Przełącznik wielofunkcyjny, Jednostka Mechatronik skrzyni DSG
  26. 30A – Pompa próżniowa układu hamulcowego
  27. Rezerwa
  28. 25A – Przekaźnik 1 zasilania zacisku 75
  29. 5A – Sterownik sieci pokładowej
  30. 20A – Dioda blokująca, Gniazdo zapalniczki, Gniazdo 12 V.
  31. 30A – Przełącznik oświetlenia
  32. 15A – Wyłącznik przeciwmgielnych reflektorów
  33. 40A – Sterownik nagrzewnicy, Sterownik klimatyzacji
  34. 10/15A – Sterownik zestawu wskaźników, Sterownik sieci pokładowej, Lampa lewego reflektora świateł drogowych, Lampa prawego reflektora świateł drogowych, Reflektory główne
  35. 1A – Sterownik kolumny kierownicy
  36. 30A – Sterownik sieci pokładowej
  37. 5A – Lampa lewego modułu doświetlania dziennego
  38. 5A – Lampa prawego modułu doświetlania dziennego
  39. 30A – Przekaźnik ręcznego włączania świateł mijania i sygnalizacji świetlnej (światła drogowe)
  40. Rezerwa
  41. Rezerwa
  42. Rezerwa
  43. 30A – Sterownik drzwi przedniego pasażera
  44. 30A – Sterownik sieci pokładowej
  45. 30A – Sterownik drzwi kierowcy
  46. Rezerwa
  47. 20A – Przekaźnik pompy paliwowej
  48. 30A – Sterownik sieci pokładowej
  49. 40A – Sterownik wentylatora nawiewu
  50. 30A – Sterownik ogrzewania przednich foteli
  51. 30A – Sterownik dachu przesuwnego
  52. 20A – Sterownik sieci pokładowej
  53. 20A – Sterownik sieci pokładowej
  54. 25A – Sterownik automatycznej skrzyni biegów
  55. 20A – Przełącznik oświetlenia, Wyłącznik świateł mijania i sygnalizacji świetlnej (włącz. światła drogowe)
  56. 20A – Sterownik sieci pokładowej
  57. 25A – Sterownik z wyświetlaczem systemu radionawigacji, Jednostka główna
  58. 10A – Przekaźnik systemu dozowania środka redukującego
  59. Rezerwa
  60. Rezerwa

Za gniazdo zapalniczki odpowiada bezpiecznik numer 30 o natężeniu 20A.

W przypadku, gdy powyższe schematy nie pasują, zapoznajcie się z opisem bezpieczników w zależności od roku produkcji: „pobierz”.
