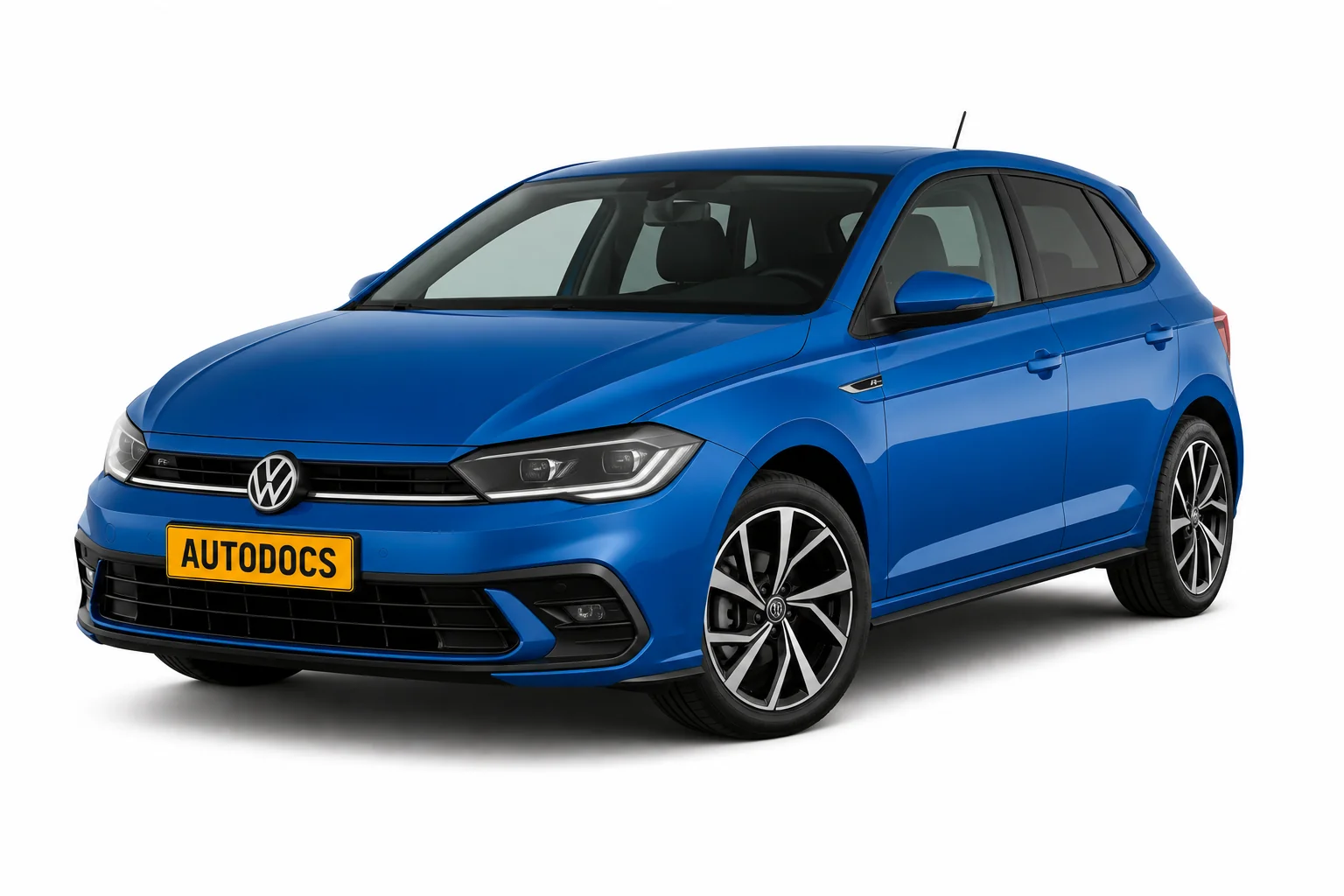

Volkswagen Polo 6 покоління mk6 випускалося в 2017, 2018, 2020, 2021, 2022, 2023, 2024 роках з позначеннями AW, AE, BZ. За цей час модель отримала рестайлінг. Інші модифікації також відомі як Volkswagen Vento і Volkswagen Virtus. У цій публікації ви знайдете інформацію з описом запобіжників і реле Volkswagen Polo 6, схеми блоків запобіжників, фото приклади оформлення та розташування. Виділимо запобіжник прикурювача.
Призначення запобіжників у блоках може відрізнятися від наданого матеріалу та залежить від року випуску та рівня комплектації (trendline, comfortline тощо) вашого автомобіля. У разі труднощів зверніться до найближчого дилера.
Зміст
Салон
Блок запобіжників і реле
Розташований під рульовою колонкою, за захисною кришкою.
| № | A | Призначення |
|---|---|---|
| 1 | 20 | Блок керування детектора причепа |
| 2 | Вільно | |
| 3 | 30 | Підсилювач |
| 4 | Вільно | |
| 5 | 30 | Блок керування регулювання люка |
| 6 | 40 | Блок керування бортовою мережею |
| 7 | Вільно | |
| 8 | 30 | Блок керування вентилятором подачі повітря |
| 9 | Вільно | |
| 10 | 20 | Блок керування детектора причепа |
| 11 | 7,5 | Реле клапана відключення газу (з газовим двигуном) |
| 12 | 7,5 | Передній правий ремінь безпеки (правий кермо) / Передній лівий ремінь безпеки (лівий кермо) |
| 13 | 7,5 | Вимикач світла / Діагностичний роз'єм / Датчик дощу та світла / Блок керування електронікою рульової колонки |
| 14 | 10 | Блок керування електронікою рульової колонки |
| 15 | 7,5 | Блок керування та зв'язку модуля екстреного виклику / Комбінація приладової панелі |
| 16 | 40 | Блок керування бортовою мережею |
| 17 | 30 | Блок керування задніми правими дверима / Блок керування дверима водія (правий кермо) або блок керування передніми пасажирськими дверима (лівий кермо) |
| 18 | 30 | Блок керування бортовою мережею |
| 19 | 25 | Блок керування інформаційною електронікою 1 |
| 20 | 30 | Блок керування бортовою мережею |
| 21 | 30 | Блок керування підігрівачем реагенту |
| 22 | Вільно | |
| 23 | 7,5 | Кнопка відкриття ручки задньої кришки / Ручка задньої кришки |
| 24 | 5 | USB-концентратор / Відсік зберігання з інтерфейсом мобільного телефону / Блок керування зчитувачем чіп-карт / Блок керування стабілізацією трансмісії / CD-плеєр / TV-тюнер / Блок дисплея передньої панелі |
| 25 | 7,5 | Блок керування електронікою рульової колонки |
| 26 | 7,5 | Діагностичний інтерфейс шини даних |
| 27 | 7,5 | Блок керування електронно-керованою підвіскою |
| 28 | 7,5 | Датчик протиугінної сигналізації |
| 29 | 7,5 | Звуковий сигнал протиугінної сигналізації |
| 30 | 7,5 | Передній правий ремінь безпеки (лівий кермо) або Передній лівий ремінь безпеки (правий кермо) |
| 31 | 7,5 | Керування опаленням і кондиціонуванням |
| 32 | 7,5 | Вимикач запалювання/стартера; Блок керування електронікою рульової колонки |
| 33 | 30 | Блок керування задніми лівими дверима / Блок керування дверима водія (лівий кермо) або блок керування передніми пасажирськими дверима (правий кермо) |
| 34 | Вільно | |
| 35 | 40 | Блок керування бортовою мережею |
| 36 | 20 | Блок керування бортовою мережею |
| 37 | 30 | Блок керування підігрівом сидінь |
| 38 | 30 | Блок керування бортовою мережею |
| 39 | 7,5 / 10 | Передня камера допомоги водієві / Блок керування паркуванням / Блок керування адаптивним круїз-контролем / Блок керування системою контролю сліпих зон |
| 40 | 7,5 | Модуль перемикачів 1 у центральній консолі / Діагностичний роз'єм / Блок керування електронікою рульової колонки / Вимикач світла / Передня ліва та права фара (з галогенними фарами) / Регулювання діапазону фар / Вимикач світла заднього ходу / Автоматично затемнюване внутрішнє дзеркало |
| 41 | 7,5 | Регулятор зовнішнього дзеркала |
| 42 | 7,5 | Реле стартера / Датчик тиску в контурі холодоагенту |
| 2.0 л бензин: Блок керування структурним шумом | ||
| з механічною коробкою передач: Датчик положення зчеплення | ||
| з газовим двигуном: Реле клапана відключення газу | ||
| 43 | 15 | Нагрівальний елемент лівої та правої форсунок омивача / Електродвигун склоочисника заднього скла / Реле насоса омивача |
| 44 | 7,5 | Контрольна лампа подушки безпеки переднього пасажира / Блок керування подушками безпеки |
| 45 | 7,5 | Передня ліва фара (LED) |
| 46 | 7,5 | Передня права фара (LED) |
| 47 | Вільно | |
| 48 | 7,5 | Інтерфейс системи входу та запуску / Блок керування електронним замком рульової колонки |
| 49 | 7,5 | Реле системи дозування реагенту |
| 50 | Вільно | |
| 51 | 7,5 | USB-зарядний порт 1 |
| 52 | Вільно | |
| 53 | 7,5 | Важіль селектора / Соленоїд блокування вилучення ключа запалювання |
| 54 | Вільно | |
| 55 | 20 | Прикурювач |
| 56 | 30 | Керування опаленням і кондиціонуванням |
| 57 | Вільно | |
| 58 | 7,5 | Насос омивача вітрового та заднього скла |
| 59 | 10 | Блок керування бортовою мережею |
| 63 | 30 | Блок керування детектора причепа |
| 61 | 30 | Блок керування детектора причепа |
| Реле | ||
| R1 | Реле клапана відключення газу (газовий двигун) | |
| Реле системи дозування реагенту (дизель) | ||
| R2 | Реле насоса омивача | |
| R3 | Реле подачі напруги на клему 15 | |
| R4 | Клема 75x, реле подачі напруги | |
| R5 | Вільно | |
| R6 | Вільно | |
За прикурювач відповідає запобіжник номер 55
Моторний відсік
Блок запобіжників і реле
Під капотом блок запобіжників і реле розташований з лівого боку, поруч з акумулятором.
Варіант 1 (2017 – 2020)
| № | A | Позначення |
|---|---|---|
| 1 | 10 / 15 / 30 | Блок керування двигуном |
| 2 | 7,5 | Клапан регулювання тиску палива |
| 1.6 л дизель: Насос охолодження наддувного повітря, Клапан регулювання тиску масла, Клапан охолоджувальної рідини головки циліндрів, Насос охолоджувальної рідини контуру високої температури | ||
| бензин 2.0 л: Датчик низького тиску палива, Клапан керування розподільчим валом 1, Клапан керування випускним розподільчим валом 1, Насос додаткового опалення | ||
| 3 | 15 | Лямбда-зонд 1 перед каталізатором і Лямбда-зонд 1 після каталізатора |
| дизель 1.6 л: Блок керування 1 і 2 датчиків NOx | ||
| 4 | 15 | бензиновий двигун з наддувом: блок керування паливним насосом; |
| бензиновий двигун без наддуву: реле паливного насоса; | ||
| Реле живлення компонентів двигуна | ||
| 5 | 7,5 / 10 / 15 | Всі: Клапан 1 соленоїда адсорбера з активованим вугіллям, Клапан керування розподільчим валом 1, Клапан керування впускним розподільчим валом 1, Соленоїд керування тиском наддуву, Клапан високого тиску газового режиму з наддувом |
| бензиновий двигун: Вентилятор радіатора, Клапан керування випускним розподільчим валом 1, Клапан регулювання тиску масла; | ||
| бензин 2.0 л, дизель 1.6 л: Датчик рівня та температури масла; | ||
| 2.0 л бензин: Клапан рециркуляції повітря турбокомпресора, Клапан керування охолодженням поршневого струменя, Заслінка впускного колектора | ||
| 6 | 7,5 / 20 | Котушки запалювання 1-3 з вихідним каскадом, Блок керування автоматичним періодом розжарювання |
| 1.6 л дизель: Нагрівальний елемент вентиляції картера (1.6 л дизель) | ||
| 7 | 15 | Клапан охолоджувальної рідини трансмісії; |
| бензин 2.0 л: Вакуумний насос гальм, Запірний клапан охолоджувальної рідини | ||
| 8 | 10 | бензиновий двигун без наддуву: Реле паливного насоса, Форсунки, циліндри 1–3 |
| двигун на природному газі: Газова форсунка 1–3 | ||
| 2.0 л бензин: Привід випускного клапана A і B для циліндрів 1–4, Форсунка 2, циліндри 1–4 | ||
| 9 | 7,5 | Вимикач стоп-сигналу |
| 10 | 7,5 | Діагностичний інтерфейс шини даних, Блок керування контролем акумулятора, Блок керування бортовою мережею |
| 11 | 30 | Допоміжний гідравлічний насос 1 для трансмісійного масла |
| 12 | 10 | Реле електромагнітної муфти компресора кондиціонера |
| 13 | Вільно | |
| 14 | 7,5 | Головне реле, Блок керування ABS, Блок керування двигуном |
| 15 | 15 / 30 | Модуль мехатроніки DSG |
| 16 | Вільно | |
| 17 | 7,5 | Блок керування двигуном |
| 18 | 30 | Стартер |
| 19 | Вільно | |
| 20 | 40 / 60 | Блок керування ABS |
| 21 | 25 | Блок керування ABS |
| 22 | Вільно | |
| 23 | Вільно | |
| 24 | 30 | Термовимикач вентилятора радіатора |
| 25 | 20 / 40 | дизель 1.6 л: Додатковий повітряний нагрівальний елемент; |
| бензиновий двигун без наддуву: Вентилятор радіатора | ||
| 26 | 50 | бензиновий двигун з наддувом: Вентилятор радіатора |
| 27 | 30 / 40 | дизель 1.6 л: Додатковий повітряний нагрівальний елемент |
| бензиновий двигун без наддуву: Вентилятор радіатора | ||
| 28 | 40 | дизель 1.6 л: Додатковий повітряний нагрівальний елемент |
| 29 | Вільно | |
| Реле | ||
| R1 | Реле живлення компонентів двигуна (бензин 2.0 л); | |
| Реле паливного насоса | ||
| R2 | Реле електромагнітної муфти компресора кондиціонера | |
| R3 | Реле стартера 2 | |
| R4 | бензин 1.5 л – Реле вакуумного насоса | |
| R5 | Реле стартера 1 | |
| R6 | Реле подачі напруги на клему 30 (дизель) | |
| Головне реле (бензин) | ||
| R7 | Реле нагрівача – Висока теплова потужність (Дизель) | |
| Реле 2-ї швидкості вентилятора радіатора (бензин) | ||
| R8 | Реле нагрівача – Низька потужність (Дизель) | |
| Реле вентилятора радіатора (бензин) | ||
| R9 | Блок автоматичного керування свічками розжарювання (дизель) | |
| R1 | Вільно | |
Варіант 2 (2020 – 2024)
| № | A | Позначення |
|---|---|---|
| 1 | 10 / 15 | Блок керування двигуном |
| 2 | 7,5 / 10 | Клапан регулювання тиску палива; |
| 2.0 л бензин, 1.5 л бензин: Насос додаткового опалення; | ||
| 1.0 л бензин, 1.5 л бензин: Насос охолодження наддувного повітря; | ||
| 2.0 л бензин: Клапан соленоїда адсорбера з активованим вугіллям 1, Датчик низького тиску палива, Клапан керування розподільчим валом 1, Клапан керування випускним розподільчим валом; | ||
| бензин 1.0 л: Дозувальний клапан палива, Клапан регулювання тиску масла | ||
| 3 | 15 | Лямбда-зонд 1 перед каталізатором / Лямбда-зонд 1 після каталізатора |
| 4 | 15 | бензиновий двигун з наддувом: блок керування паливним насосом; |
| бензиновий двигун без наддуву: реле паливного насоса; | ||
| Реле живлення компонентів двигуна | ||
| 5 | 10 | Клапан соленоїда адсорбера з активованим вугіллям 1, Клапан керування розподільчим валом 1, Клапан високого тиску для газового режиму, Клапан керування впуском 1 |
| бензинові двигуни з наддувом: Вентилятор радіатора, Клапан керування випускним розподільчим валом 1 | ||
| двигун з наддувом, 2.0 л бензин: Клапан регулювання тиску масла; | ||
| бензин 2.0 л: Клапан рециркуляції повітря турбокомпресора, Заслінка впускного колектора; | ||
| 2.0 л бензин, 1.0 л бензин: Клапан керування охолодженням поршневого струменя; | ||
| 1.5 л бензин: Впускний кулачковий привід циліндра 2, Випускний кулачковий привід циліндра 2, Впускний кулачковий привід циліндра 3, Випускний кулачковий привід циліндра 3; | ||
| 2.0 л бензин, 1.0 л бензин, 1.5 л бензин: Датчик рівня та температури масла | ||
| 6 | 20 | Котушки запалювання 1-3 з вихідним каскадом -N70- |
| 7 | 10 / 15 | бензинові двигуни з наддувом: Вакуумний насос гальм |
| бензин 2.0 л: Клапан охолоджувальної рідини трансмісії, Запірний клапан охолоджувальної рідини | ||
| 8 | 10 | 2.0 л бензин: Реле живлення компонентів двигуна, Форсунка 2, циліндри 1-4, Привід випускного кулачка A для циліндрів 1-4, Привід випускного кулачка B для циліндрів 1-4 |
| бензинові двигуни без наддуву: Форсунки, циліндри 1 –4 | ||
| двигун на природному газі: Газова форсунка | ||
| 9 | 7,5 | Вимикач стоп-сигналу |
| 10 | 7,5 | Діагностичний інтерфейс шини даних / Блок керування бортовою мережею / Блок керування контролем акумулятора |
| 11 | 30 | Допоміжний гідравлічний насос 1 для трансмісійного масла |
| 12 | 10 | Реле електромагнітної муфти компресора кондиціонера |
| 13 | Вільно | |
| 14 | 7,5 | Головне реле / Блок керування ABS / Блок керування двигуном |
| 15 | 15 / 30 | Модуль мехатроніки DSG |
| 16 | Вільно | |
| 17 | 7,5 | Блок керування двигуном |
| 18 | 30 | Стартер |
| 19 | Вільно | |
| 20 | 60 | Блок керування ABS |
| 21 | 25 | Фільтр придушення перешкод |
| Блок керування ABS | ||
| 22 | Вільно | |
| 23 | Вільно | |
| 24 | 30 | Термовимикач вентилятора радіатора |
| 25 | 20 | бензинові двигуни без наддуву: Вентилятор радіатора |
| 26 | 50 | бензинові двигуни з наддувом: Вентилятор радіатора |
| 27 | 30 | бензинові двигуни без наддуву: Вентилятор радіатора |
| 28 | Вільно | |
| 29 | Вільно | |
| Реле | ||
| R1 | Реле живлення компонентів двигуна (бензин 2.0 л) | |
| Реле паливного насоса | ||
| R2 | Реле електромагнітної муфти | |
| R3 | Реле стартера 2 | |
| R4 | Реле вакуумного насоса (бензин 1.5 л) | |
| R5 | Реле стартера 1 | |
| R6 | Реле подачі напруги на клему 30 (дизель) | |
| Головне реле (бензин) | ||
| R7 | Реле високої теплової потужності (дизель) | |
| Реле 2-ї швидкості вентилятора радіатора (бензин) | ||
| R8 | Реле низької теплової потужності (дизель) | |
| Реле вентилятора радіатора (бензин) | ||
| R9 | Блок автоматичного керування свічками розжарювання (дизель) | |
| R1 | Вільно | |
Силовий блок запобіжників
Ще один силовий блок запобіжників розташований на акумуляторі.
| № | A | Призначення |
|---|---|---|
| 508 | Акумулятор -A- | |
| SA1 | 250 / 350 | Стартер -B |
| Генератор з регулятором напруги -CX1- | ||
| SA2 | 80 | не призначено |
| SA3 | 150 | Тримач запобіжників B -SB- |
| Головне реле -J271- | ||
| Реле 2-ї швидкості вентилятора радіатора -J101- 1)2) | ||
| Реле вентилятора радіатора -J26- 1)2) | ||
| Реле стартера 1 -J906- | ||
| SA4 | 80 | Тримач запобіжників C -SC- |
| SA5 | 125 | Тримач запобіжників C -SC- |
| Реле подачі напруги на клему 15 -J329- | ||
| Реле подачі напруги на клему 75x -J694- | ||
| SA6 | 80 | Блок керування електропідсилювачем керма -J500- |
