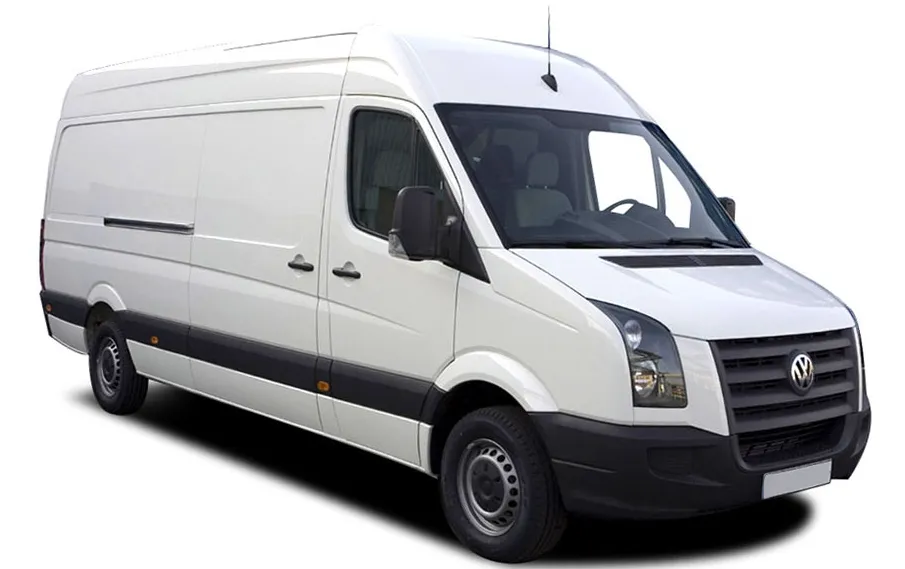

Volkswagen Crafter випускається на даний час з різними варіантами кузова: мікроавтобус, малотоннажна вантажівка та вантажопасажирський фургон. Роки випуску 1-го покоління: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. За цей період автомобіль проходив рестайлінг. З 2017 року на ринки постачається друге покоління оновленого Volkswagen Crafter. У цій статті ви знайдете опис блоків запобіжників і реле фольксваген крафтер, схеми та фотографії блоків, а також їх розташування. Виділимо запобіжник, що відповідає за прикурювач.

vw crafter

Залежно від Вашого рівня комплектації автомобіля (Standart, HighLine і т. д.) та року виробництва, можливе різне виконання блоків запобіжників та реле.

Розташування блоків

Загальне розташування блоків керування

У фольксвагені крафтер передбачені наступні блоки:

  • Запобіжник електроживлення, кл. 30 -S190-
  • Блок запобіжників A на акумуляторі -SA-
  • Блок запобіжників B на лівій стійці -SB-
  • Блок запобіжників та реле C біля лівої стійки -SC-
  • Блок запобіжників та реле D під сидінням водія -SD-
  • Додаткові запобіжники під сидінням водія

Запобіжник електроживлення, кл. 30

Основний запобіжник електроживлення, кл. 30, знаходиться в джгуті проводів між генератором та стартером

1 запобіжник

Блок запобіжників на акумуляторі

Блок запобіжників у вигляді плавких вставок знаходиться біля акумуляторної батареї в просторі для ніг з лівого боку автомобіля.

Блок плавких вставок на АКБ

Схема

Схема на АКБ

Опис

1 80А Блок управління свічок розжарювання
2 40/60/ 80А Блок керування вентилятора радіатора, Вентилятор радіатора
3 80А Блок управління бортовою мережею, Реле електроживлення електронних компонентів двигуна
Блок запобіжників C
4 150А Друга АКБ, Головний запобіжник додаткового обладнання
Блок запобіжників D
5 150А Реле електроживлення клеми 15, Реле звукового сигналу, Блок управління бортової мережі
Блок запобіжників B або Блок запобіжників C
6 Реле розвантаження кл. 15, Реле 1 електроживлення
Запобіжник обігріву вітрового скла
Блок запобіжників D
7 150А Нагрівальний елемент додаткового повітряного обігрівача

Блок біля лівої стійки

Він розташований зліва в просторі для ніг під панеллю приладів і складається з 2 блоків: Блок запобіжників B і Блок запобіжників і реле C.

Розташування блоку на стійці

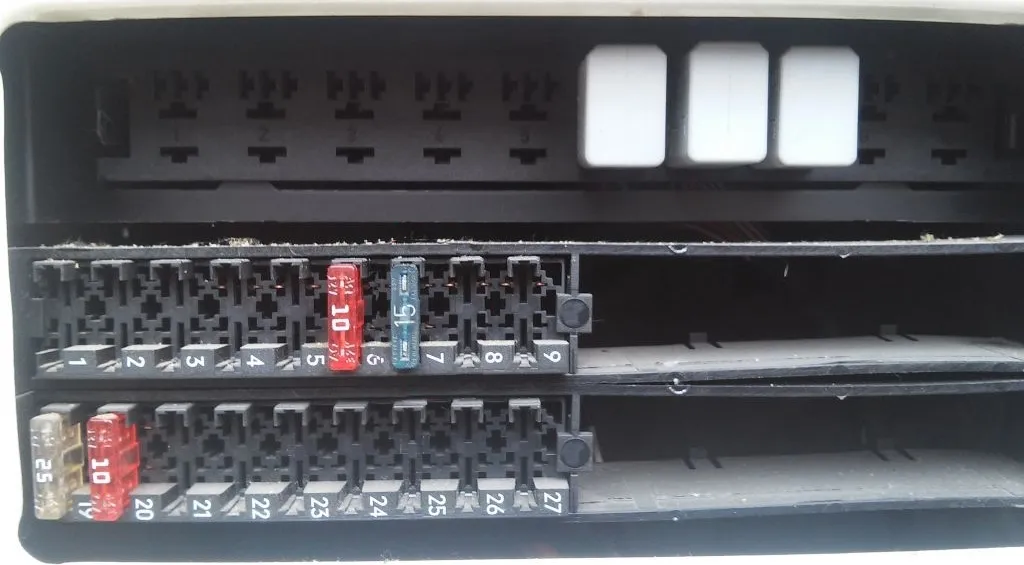

Фото приклад

Повне фото блоку на стійці

Блок запобіжників B

Блок на стійці

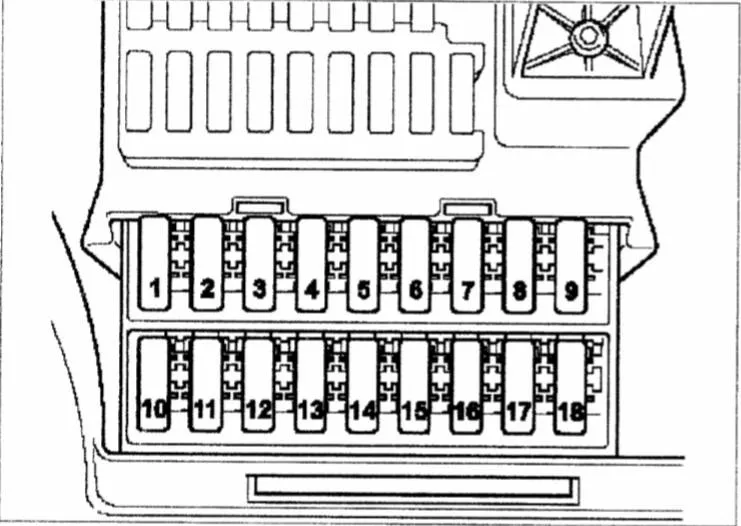

Схема

Crafter блок б

Позначення

1 25А блок керування дверима водія
2 10А Діагностичний роз'єм (Т16/16)
3 25А блок керування ABS
4 40А блок управління ABS
5 Резерв
6 Резерв
7 30А насос омивача фар
8 15А реле 1 протиугінної сигналізації
9 Резерв
10 15А блок управління з дисплеєм магнітоли та навігаційної системи
11 7,5А блок управління електроніки управління мобільного телефону, блок управління тахографа
12 30А вимикач опалення та зміни потужності обігріву, реле вентилятор припливного повітря
13 7,5А таймер автономного обігрівача
14 30А регулятор обігріву сидіння водія, регулятор обігріву сидіння переднього пасажира
15 10А вимикач освітлення вантажної платформи
16 10А вимикач опалення та зміни потужності обігріву, блок управління кліматичної установки, CD-чейнджер
17 10А вимикач внутрішнього освітлення
18 Резерв

Блок запобіжників та реле C

Фото – приклад

Фото блоку біля лівої стійки

Схема

Схема блоку

Призначення

Реле

  1. Реле звукового сигналу
  2. Перемикає реле 2 електродвигуна склоочисника
  3. Реле паливного насосу
  4. Перемикає реле 1 електродвигуна склоочисника
  5. Реле електроживлення, кл. 50
  6. Реле електроживлення клеми 15
  7. Реле електроживлення електронних компонентів двигуна
  8. Реле 2 електроживлення, кл. 15

Запобіжники

1 15А Сигнал високого тону
2 25А Електронний замок запалювання
Блок керування ел. блокування кермової колонки
3 10А Електронний замок запалювання
Блок управління комбінації приладів
Блок управління двигуна (з травня 2012 року)
4 5А Перемикач освітлення
Центральна панель керування передньої панелі
5 30А Електродвигун склоочисника
6 15А Паливний насос, що підкачує
7 5А Блок управління кермової колонки
8 20А Блок керування двигуна
9 20/25А Запобіжник 6 у блоці запобіжників В (з листопада 2008 до травня 2009)
Блок запобіжників D (з травня 2009 до листопада 2013)
10 10А Витратомір повітря (з травня 2012)
Модуль оцінки рівня відновника (з травня 2012)
Нагрівальний резистор системи вентиляції картера двигуна (з травня 2012 )
Регулятор тиску палива
Перемикаючий клапан радіатора системи рециркуляції ОГ (з травня 2012)
Зворотний клапан подачі відновника (з травня 2012 )
Насос радіатора системи рециркуляції ОГ (з травня 2012)
Насос відновника (з травня 2012 року)
11 15А Реле розвантаження 2 клеми 15 (тільки для а/м вагового класу 3,8 т)
Запобіжник 1 у блоці запобіжників D
Запобіжник 2 у блоці запобіжників D
12 10А Блок управління подушок безпеки
13 15А Вимикач освітлення речового відділення
Прикурювач
14 5А Перемикач освітлення
Блок керування комбінації приладів
Діагностичний роз'єм
15 5А Вимикач обігрівача та вибору режиму роботи
Регулятор коректора фар
Виконавчий електродвигун коректора лівої та правої фари
16 10А Головний вимикач системи стоп-старт
Вимикач нейтрального положення КП
Датчик рівня та температури масла
Реле паливного насоса
Реле прокачування ОЖ після викл. двигуна
Блок управління свічок розжарювання
Реле електроживлення, кл. 50
Реле стартера 1 (з листопада 2013)
Реле стартера 2 (з листопада 2013)
Електромагнітний клапан обмеження тиску наддуву< /span> Нагрівальний елемент лямбда-зонда Перемикач радіатора системи рециркуляції ОГ Клапан дозування палива Клапан заслінки ОГ (з листопада 2013)
Клапан контуру циркуляції ОЖ



17 10А Блок управління подушок безпеки
18 7,5А Вимикач стоп-сигналів (з липня 2006 до листопада 2011)
Кінцевий вимикач педалі гальма -F63- (з липня 2006 до листопада 2011)
Реле розвантаження кл. 15
Стабілізатор напруги (з листопада 2011)
Реле спецнадбудов, кл. 15 (з листопада 2011)
Реле розвантаження 3 для кл. 15 (з листопада 2011 року)
19 7,5А Блок управління бортовою мережею (освітлення салону)
20 25А Блок управління бортовою мережею
21 5А Витратомір повітря
Блок управління двигуна
22 5А Вимикач стоп-сигналів (до червня 2006)
Кінцевий вимикач педалі гальма (до червня 2006)
Датчик поперечного прискорення (з липня 2006)
Датчик поздовжнього прискорення (з липня 2006)
Блок управління ABS (з липня 2006)
23 25А Стартер
Блок управління бортовою мережею
24 10А Резерв, клема -15-
Блок управління системи регулювання АКБ (з травня 2013 року)
25 30А Розетка 12 В

За прикурювач відповідає запобіжник номер 13 на 15А.

Блок запобіжників та реле D під сидінням водія

Варіант 1

Моделі, випущені до 05.2011 р.

Світлина

фото блоку запобіжників 1

Схема

Схема блоку D варіант 1

Розшифровка

Реле

  1. Реле спецнадбудов, кл. 15
  2. Реле спецнадбудов, кл. 61
  3. Реле освітлення салону, Реле перекидуючого пристрою (до жовтня 2007 року), Реле вантажопідйомного борту
  4. Реле системи очищення фар
  5. Реле проблискового маячка
  6. Реле 1 протиугінної сигналізації
  7. Реле насоса системи охолодження
  8. Реле прокачування ОЖ після викл. двигуна
  9. Реле сирени
  10. Не використовується

Запобіжники

1 5A Панель керування склопідйомниками у двері водія
Реле обігріву заднього скла (до червня 2006)
Реле 2 обігріву заднього скла (з липня 2006)< /span>
2 30A Електродвигун очищувача заднього скла в дверях
3 5A Таймер
Вимикач нейтрального положення КП
Блок керування дисплея
Блок керування електроніки керування мобільного телефону (до травня 2011)
Камера заднього виду
4 7.5A Перемикач для регулювання робочих обертів (з липня 2006)
Контрольний датчик коробки відбору потужності (з липня 2006)
Реле обігріву заднього скла ( до червня 2006)
Блок управління розпізнавання причепа
Блок управління тахографа(з липня 2006)
5 5/10A Селектор
Блок керування хутром. КП з електронним управлінням
6 5A Блок управління системи регулювання АКБ(до травня 2013)
Нагрівальний резистор системи вентиляції картера двигуна
7 10A Нагрівальний елемент паливного фільтра
8 5/10А Клавіша перекидаючого пристрою
Реле спецнадбудов, кл. 15
Роз'єм, 6-контактний (з травня 2007)
Роз'єм, 7-контактний (з'єднувальна колодка вантажопідіймального борту)
9 15А Вимикач вентилятора в даху для вентиляції вантажного відсіку, Реле сирени
10 25А Для виробника надбудов та спецобладнання
11 15А Реле спецнадбудов, кл. 15
12 10А Реле спецнадбудов, кл. 61
13 10/30А Блок управління вентилятора випарника (з травня 2007 до травня 2011)
Реле повторювачів покажчиків повороту на даху (до травня 2007)
14 20А Блок управління розпізнавання причепа (до серпня 2006)
Роз'єм, 9-контактний (підготовка для постзаводської установки ТСУ з вересня 2006)
Розетка ТСУ (з вересня 2006)
15 25А Блок управління розпізнавання причепа
16 7,5А Блок керування паркувального помічника
Блок керування системи контролю тиску в шинах
17 25А Блок керування для програмованих спеціальних функцій
18 25А Блок керування для програмованих спеціальних функцій
19 5/25А Блок керування електрообладнання даху
20 7,5/10А Реле прокачування ОЖ після викл. двигуна
Реле підсвічування входу та простору для ніг (з травня 2009 року)
21 15/30А Реле обігріву заднього скла
22 15А Реле обігріву заднього скла (до червня 2006)
Реле 2 обігріву заднього скла
23 10/15А Вимикач освітлення вантажної платформи (з листопада 2008)
Розетка 12 В 2
24 15А Розетка 12 В 4
25 15А Розетка 12 В 3
26 25А Блок управління додаткового обігрівача
27 20/25А Блок керування додаткового обігрівача
28 30/40А Блок управління вентилятора випарника (до квітня 2007)
Реле гідравлічного насоса КП (з травня 2007 року)
29 15А Блок керування хутром. КП з електронним керуванням
30 40А Реле гідравлічного насоса КП (до квітня 2007)
Блок управління регулювання АКБ
31 15/30А Блок керування заднього припливного вентилятора
Блок керування лівими зсувними дверима
Задній припливний вентилятор
32 5А Блок керування для контролю АКБ
33 15А Блок управління правих зсувних дверей
34 15А Блок управління системи обігріву відновника (з квітня 2009)
35 3/15А Блок управління системи обігріву відновника (з квітня 2009)
36 Не використовується

Варіант 2

приклад варіанта 2

Схема

Схема блоку D варіант 2

Опис

1 5А Панель керування склопідйомниками у двері водія
Реле 2 обігріву заднього скла
2 30А Електродвигун очищувача заднього скла в дверях
3 5А Таймер
Вимикач нейтрального положення КП
Панель індикації
Камера заднього виду
4 7,5А Перемикач для регулювання робочих обертів
Контрольний датчик коробки відбору потужності
Блок керування розпізнавання причепа
Блок управління тахографа
5 5/10А Селектор
Блок керування хутром. КП з електронним управлінням
Кінцевий вимикач капота (з листопада 2011 року)
6 5/10А Нагрівальний резистор системи вентиляції картера двигуна
Блок управління системи регулювання АКБ (з травня 2011 до травня 2013)
7 10А Нагрівальний елемент паливного фільтра
8 5/10А Клавіша перекидального пристрою
Блок управління асистента паркування (з травня 2013)
Реле спецнадбудов, кл. 15(до листопада 2011)
Роз'єм, 6-контактний -T6ah-
Роз'єм, 7-контактний -T7f- (з'єднувальна колодка вантажопідйомного борту)
9 15А Вимикач вентилятора в даху для припливної вентиляції вантажного відсіку (до листопада 2011)
Реле сирени (до листопада 2011)
Не використовується (з листопада 2011)
10 25А Для виробника надбудов та спецобладнання
11 15А Реле спецнадбудов, кл. 15
12 10А Реле спецнадбудов, кл. 61
13 Резерв
14 20А Роз'єм, 9-контактний -T9b- (підготовка для постзаводської установки ТСУ)
Розетка ТСУ
15 25А Блок управління розпізнавання причепа
16 7,5А Блок керування паркувального помічника
Блок керування системи контролю тиску в шинах
17 25А Блок керування для програмованих спеціальних функцій
18 25А Блок керування для програмованих спеціальних функцій
19 5/25А Блок керування електрообладнання даху
20 7,5/10А Реле прокачування ОЖ після викл. двигуна
Реле підсвічування входу та простору для ніг
21 30А Реле обігріву заднього скла
22 15А Реле 2 обігріву заднього скла
23 10/15А Вимикач освітлення вантажної платформи
Розетка 12 В 2 -U18-
24 15А Розетка 12 В 4
25 15А Розетка 12 В 3
26 25А Блок управління додаткового обігрівача
27 20/25А Блок керування додаткового обігрівача
28 30/40А Реле гідравлічного насоса КП, Реле стартера 1
29 15А Блок керування хутром. КП з електронним керуванням
30 5А Блок управління системи регулювання АКБ
31 15/30А Блок керування лівих зсувних дверей (з травня 2012)
Блок керування заднього припливного вентилятора
Задній припливний вентилятор
32 5А Блок керування для контролю АКБ
33 7,5/15/30А Не використовується
Блок управління правих зсувних дверей(з травня 2012)
Реле блокування роздавальної коробки (з січня 2012 )
Пневмокомпресор (з січня 2012)
34 7,5/15А Блок управління системи обігріву відновника
Датчик КП для блокування диференціалу
35 3/15А Блок управління системи обігріву відновника
Блок управління захисту пневмокомпресора (з січня 2012)
36 5А Не використовується (до січня 2012)
Вимикач пневмокомпресора (з січня 2012)
37 Резерв
38 Резерв
39 7,5/15А Вимикач вентилятора у даху для припливної вентиляції вантажного відсіку (з листопада 2011)
Реле сирени (з листопада 2011 року)
40 Резерв
41 Резерв
42 30А Блок управління вентилятора випарника -J349-
43 Резерв
44 Резерв
45 Резерв
46 Резерв
47 Резерв
48 Резерв
49 Резерв
50 Резерв
51 Резерв
52 Резерв
53 Резерв
54 Резерв
55 Резерв
56 Резерв

Блок із реле

Під самим сидінням може кріпитися додатковий блок із запобіжниками та реле.

Блок реле під сидінням спринтер класик

Схема

Загальна схема додаткового блоку

Призначення

А Реле акумулятора
У Реле стартера 1
З Реле стартера 2
1 Не використовується
2 Реле розвантаження кл. 15
3 Реле розвантаження 3 клеми 15
Реле пневмокомпресора
4 Реле гідравлічного насоса КП
Реле денного режиму освітлення, що вмикає
5 Реле обігріву заднього скла
6 Реле 2 обігріву заднього скла
7 Реле розвантаження 2 клеми 15
8 Не використовується
9 Реле обігріву вітрового скла
10 Реле припливного вентилятора
11 Не використовується
12 Не використовується
13 Не використовується
14 Не використовується
15 Реле спецнадбудов, кл. 15
16 Реле спецнадбудов, кл. 61
17 Реле вантажопідйомного борту
Реле освітлення салону
18 Реле системи очищення фар
Реле розблокування пневмокомпресора
19 Реле 2 сирени
Реле підсвічування входу та простору для ніг
Реле пневмокомпресора – регенерації
20 Реле 1 протиугінної сигналізації
21 Реле насоса системи охолодження
22 Реле прокачування ОЖ після викл. двигуна
23 Реле сирени
Реле відключення ABS
24 Реле блокування 1 роздавальної коробки
25 Реле блокування 2 роздавальної коробки
26 Реле відключення пристрою попередження про рух заднім ходом
Реле блокування 3 роздавальної коробки

Керівництво Фольксваген Крафтер

Більш інформації про електросхеми та електрообладнання Volkswagen Crafter можете отримати вивчивши цей посібник з навчання: “завантажити“.
