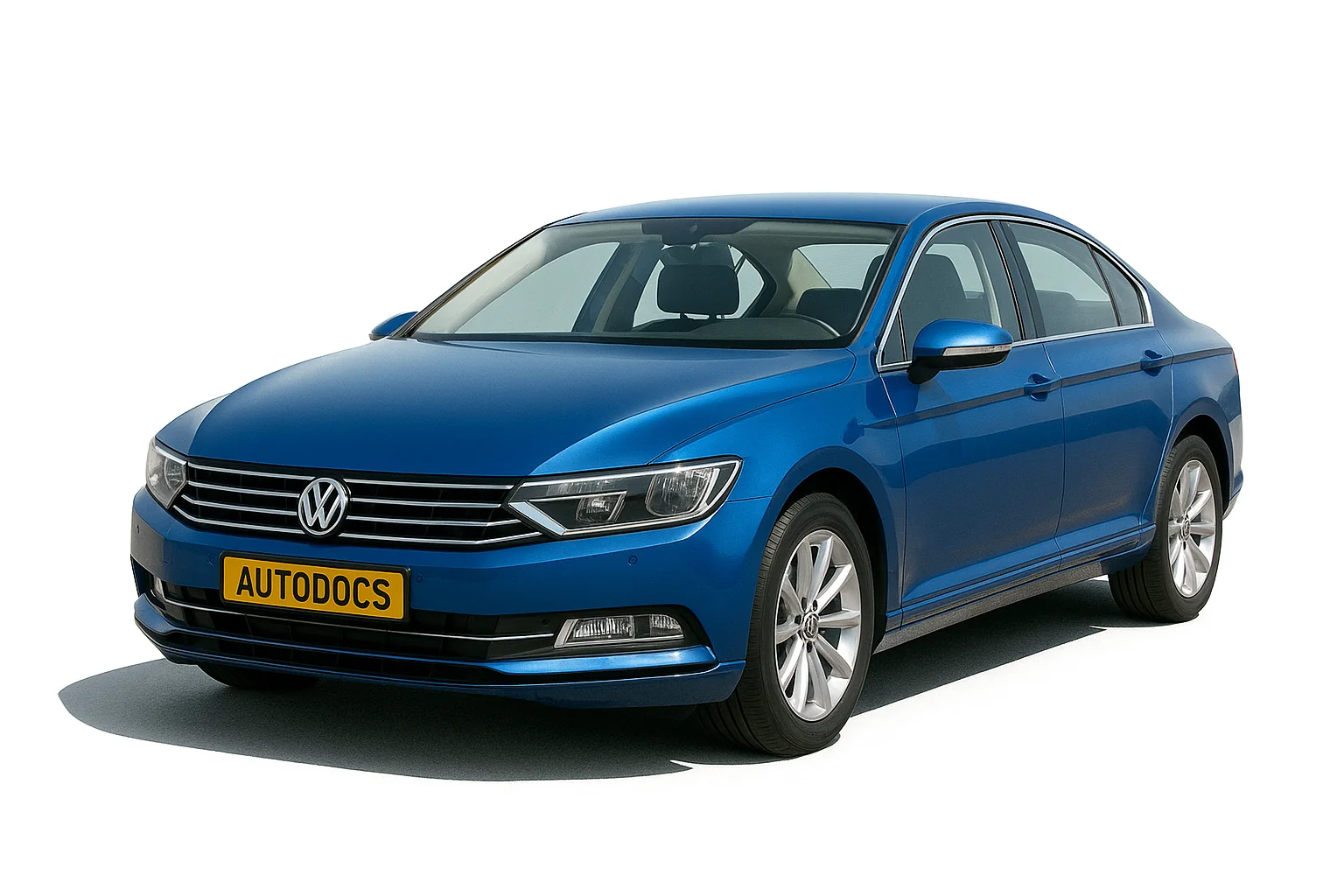

Volkswagen Passat B8 – останнє 8 – це, на даний момент, покоління серії пасатів. Спроектовано на новій платформі – MQB. Роки випуску: 2015, 2016, 2017, 2018, 2019, 2020, 2021. Ми покажемо де знаходяться блоки з запобіжниками та реле в фос. схеми та фотографії. Зазначимо запобіжник, що відповідає за прикурювач.
Блок у салоні
Він знаходиться під панеллю приладів, з боку водія, за ящиком рукавички.
Фото – приклад
Схема
Опис
| 1 | 30А | Блок управління підігрівача відновника -J891- |
| 2 | 10А | Блок управління рульової колонки -J527- |
| 3 | - | - |
| 4 | 7,5 А/10 А | Звуковий сигнал -H12- |
| 5 | 5А/7,5А | Діагностичний інтерфейс шин даних -J533- |
| 6 | 5А/7,5А | Важіль селектора -E313- |
| 7 | 10А | Органи управління обігрівачем та кондиціонером -EX21- Блок управління та індикації задньої системи кондиціювання -E265- Приймач дистанційного керування автономним обігрівачем -R149- Реле обігріву заднього скла -J9- Аналоговий годинник -Y- Блок управління системи контролю тиску в шинах -J502 – |
| 8 | 7,5 А/10 А | Поворотний вимикач світла -EX1- Кнопка електромеханічного гальма стоянки -E538- Датчик дощу та світла -G397- Діагностичний роз'єм -U31- Датчик охоронної сигналізації -G578- Світлодіод фонового освітлення зліва -L181- Світлодіод фонового освітлення праворуч -L182- Переднє внутрішнє освітлення -WX1- Датчик охоронної сигналізації - G578- Блок керування освітленням поворотів та коректором кута нахилу фар -J745- Світильник контурного освітлення передніх лівих дверей -L251- Світильник контурного освітлення задні ліві двері -L253- Світильник контурного освітлення передніх правих дверей -L252- Ліхтар контурного освітлення задніх правих дверей -L254- |
| 9 | 5А/7,5А | Блок управління рульової колонки -J527- |
| 10 | 7,5 А/10 А | Блок управління переднього інформаційного дисплея та блоку управління -J685- Блок управління проекційного дисплея -J898- |
| 11 | 40А | Блок управління бортової мережі -J519- |
| 12 | 20А | Блок управління 1 електронної інформаційної системи -J794- Блок управління навігаційної системи -J856-1) |
| 13 | 25А | Ремінь безпеки передній лівий -NX10- |
| 14 | 40А | Блок керування припливного вентилятора -J126- |
| 15 | 10А | Блок управління електронного блокування рульової колонки -J764- |
| 16 | 7,5 А | Підсилювач двостороннього сигналу для мобільного телефону / послуг передачі даних -J984- Роз'єм для зарядки USB 1 -U37- Відсік для зберігання з інтерфейсом для мобільного телефону -R265- USB-концентратор -R293- |
| 17 | 7,5 А | Вставка в панель приладів -KX2- Блок управління модуля аварійного виклику та комунікаційний блок -J949- |
| 18 | 7,5 А | Блок управління камери верхнього огляду -J928- Ручка кришки багажника -EX37- Камера заднього виду зверху -R246- |
| 19 | 7,5 А | Інтерфейс для системи входу та запуску -J965- |
| 20 | 7,5 А/10 А/15 А | Реле системи дозування сечовини -J963- Реле вакуумного насоса -J318- |
| 21 | 15А | Блок управління повного приводу -J492- |
| 22 | 15А | Блок управління розпізнавання причепа -J345- |
| 23 | 20А/30А | Блок управління люка зсувного -J245- |
| 24 | 40А | Блок управління бортової мережі -J519- |
| 25 | 30А | Блок управління дверями водія -J386- Блок управління задніх дверей водія -J926- |
| 26 | 30А | Блок управління бортової мережі -J519- |
| 27 | 30А | Блок управління бортової мережі -J519- |
| 28 | 25А | Блок управління розпізнавання причепа -J345- |
| 29 | 5а | Реле системи дистанційного пуску -J471- |
| 30 | 10А | Реле системи дистанційного пуску -J471- |
| 31 | 30А | Блок керування кришки багажника -J605- |
| 32 | 10А | Передня камера допоміжних систем водія -R242- Блок управління адаптивного круїз-контролю -J428- Блок управління паркувального асистента -J446- Блок управління асистента зміни смуги руху -J769- Блок управління 2 асистента зміни смуги руху -J770- |
| 33 | 5А/7,5А | Блок управління подушок безпеки -J234- |
| 34 | 7,5 А | Внутрішнє дзеркало -EX5- Реле розеток -J807- Вимикач ліхтарів заднього ходу -F4- Датчик тиску в контурі холодоагенту -G805- Датчик якості повітря -G238- Центральний блок перемикачів в передній панелі -EX22- Блок перемикачів 1 у центральній консолі -EX23- Блок управління корпусним звуком -J869- Кнопка електромеханічного гальма стоянки -E538- |
| 35 | 7,5 / 10 А | Діагностичний роз'єм -U31- |
| 36 | 5А/7,5А | Фара передня права -MX2- |
| 37 | 5А/7,5А | Передня ліва фара -MX1- |
| 38 | 25А | Блок управління розпізнавання причепа -J345- |
| 39 | 30А | Блок управління дверей переднього пасажира -J387- Блок управління дверей заднього пасажира -J927- |
| 40 | 20А | 12 V socket -U5- 12 V socket 2 -U18- 12 V socket 3 -U19- |
| 41 | 25А | Ремінь безпеки передній правий -NX11- |
| 42 | 40А | Блок управління бортової мережі -J519- |
| 43 | 40А | Блок керування цифрової аудіосистеми -J525- |
| 44 | 15А | Блок управління розпізнавання причепа -J345- |
| 45 | 15А | Блок управління регулювання сидіння водія -J810- Вентилятор 1 подушки переднього лівого сидіння -V514- Вентилятор 1 спинки переднього лівого сидіння -V512- |
| 46 | 30А | Перетворювач постійного струму змінний з розеткою, 12 В – 230 В -U13- |
| 47 | 7,5/15A | Очисник заднього скла -V12- |
| 48 | - | - |
| 49 | 5А/7,5А | Датчик положення зчеплення -G476- Реле 1 стартера -J906- Реле 2 стартери -J907- |
| 50 | 40А | Блок керування кришки багажника -J605- |
| 51 | 25А | Блок управління та індикації задньої системи кондиціювання -E265- |
| 52 | 15А | Блок управління демпфуванням з електронним керуванням -J250- |
| 53 | 30А | Реле обігріву заднього скла -J9- |
Запобіжник №40, 20А, відповідає за прикурювач.
Наступні запобіжники також розташовані всередині утримувача блоку запобіжників:
| А | 15А | Блок управління регулювання положення переднього правого сидіння -EX34- Вентилятор 1 подушки переднього правого сидіння -V518- Вентилятор 1 спинки переднього правого сидіння -V516- |
| B | 5а | Реле системи дистанційного пуску -J471- |
| C | 7,5 А | Роз'єм USB для заряджання 1 -U37- |
| R1 | Реле системи дистанційного пуску -J471- |
Реле
- R1 Реле системи дозування відновника -J963-
- R2 –
- R3 –
- R4 Реле електроживлення клеми 15 -J329-
- R5 Реле обігріву заднього скла -J9-
- R6 Реле розеток -J807-
Блок під капотом
Він розташований з лівого боку, поряд з акумулятором та закритий захисною кришкою. Складається з 2 відділів: комунікаційний відділ із запобіжниками та реле, та відділу плавких вставок високої потужності.
Світлина
Схема
Позначення
| 1 | 25А | Блок керування ABS -J104- |
| 2 | 40A/60A | Блок управління ABS-J104- Гідравлічний насос ABS -V64- |
| 3 | 15А 30А |
Двигун / блок керування двигуном -J623- |
| 4 | 5А/7,5А/10А | Вентилятор радіатора -VX57- Реле висока теплова потужність -J360- Реле низка теплова потужність -J359- Клапан регулювання тиску масла -N428- Клапан рециркуляції повітря турбонагнітачів -N249- Клапан заслінки впускного колектора -N316- Клапан керування форсунками охолодження поршня -N522- Олія Датчик рівня та температури масла -G266- Переключаючий клапан турбіни -N529- Реле живлення компонентів двигуна -J757- |
| 5 | 10А | Клапан регулювання тиску палива -N276- Клапан дозування палива -N290- < a i=4>Реле живлення компонентів двигуна -J757- Перемикаючий клапан турбіни -N529- |
| 6 | 5А/7,5А | Вимикач стоп-сигналу -F- |
| 7 | 7,5 А/10 А/15 А | Насос охолодження наддувного повітря -V188- Клапан охолоджуючої рідини коробки передач -N488- Запірний клапан < /span>Клапан охолоджуючої рідини головки блоку циліндрів -N489- управління паливним баком виявлення витоків -J909-Клапан регулювання тиску масла -N428- Блок Додатковий насос системи опалення -V488- охолоджуючої рідини -N82- |
| 8 | 15А | Лямбда-зонд 1 перед каталізатором -GX10- Лямбда-зонд 1 після каталізатора -GX7- Блок управління датчика NOx -GX30- Блок < /span> управління датчика 2 NOx -J881- |
| 9 | 5A/10A | Блок управління випускний заслінки -J883- Блок управління випускний заслінкою 2 -J945- Блок управління < /span>Нагрівальний елемент сапуна картера -N79- Витратомір < /span>клапан 1 фільтра з активованим вугіллям -N80- регулювання фаз газорозподілу -N205-< /span>Клапан 1регулювання фаз газорозподілу -N318- Клапан 1Допоміжний насос системи опалення -V488- Електромагнітний повітря -G70- розжарювання -J179- системою автоматичною |
| 10 | 15A/20A | Блок керування паливного насоса -J538- |
| 11 | 40A/50A | Елемент додаткового повітряного обігрівача -Z35- |
| 12 | 40А | Елемент додаткового повітряного обігрівача -Z35- |
| 13 | 30А | Допоміжний гідравлічний насос 1 трансмісійної олії -V475- |
| 14 | 40А | Реле обігріву вітрового скла -J47- |
| 15 | 15А | Реле звукового сигналу -J413- |
| 16 | 20А | Реле живлення компонентів двигуна -J757- |
| 17 | 7,5 А | Двигун / блок керування двигуном -J623- Блок керування ABS -J104- Реле обігрівання вітрового скла -J47- |
| 18 | 5А/7,5А | Блок управління акумуляторної батареї -J367- Діагностичний інтерфейс шин даних -J533- |
| 19 | 30А | Блок управління електродвигуна склоочисника -J400- |
| 20 | 10А | Звуковий сигнал -H12- |
| 21 | 30А | Реле 2 обігріву вітрового скла -J611- |
| 22 | 5А/7,5А | Двигун / блок керування двигуном -J623- |
| 23 | 30А | Стартер -B- |
| 24 | 40А | Елемент додаткового повітряного обігрівача -Z35- |
| 31 | - | - |
| 32 | - | - |
| 33 | 30А | Реле 2 обігріву вітрового скла -J611- |
| 34 | 30А | Реле 2 обігріву вітрового скла -J611- |
| 35 | 30А | Блок управління електродвигуна склоочисника -J400- |
| 36 | - | - |
| 37 | 30А | Блок управління додаткового обігрівача -J364- |
| 38 | - | - |
Реле
- R1 Реле стартера 1-J906-
- R2 Реле стартера 2 -J907-
- R3 Реле звукового сигналу -J413-
- R4 Реле високої теплової потужності -J360-
- R5 Головне реле -J271- (бензин) / Реле електроживлення клеми 30 -J317- (дизель)
- R6 БО автоматики розжарювання -J179- (бензин)
- R7 Реле малої теплової потужності -J359-(дизель)
- R8 Реле електроживлення компонентів двигуна J757 (бензиновий двигун 2,0 л)
- R9 Реле обігріву вітрового скла -J47-
- R10 Реле 2 обігріву вітрового скла -J611-
