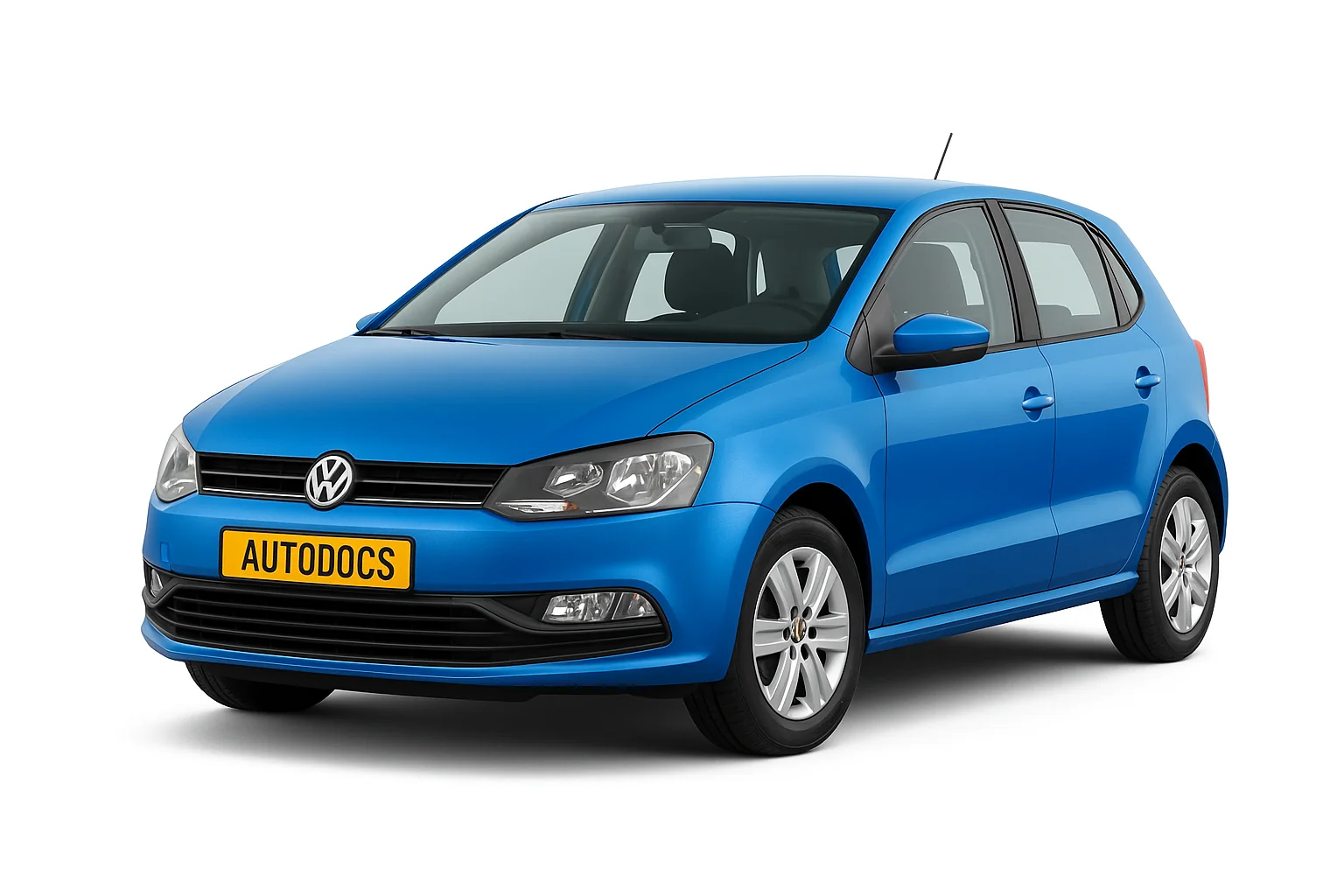

Volkswagen Polo 5- го покоління в кузові хетчбек вироблявся в 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 та 2017 роках. У даній публікації ви знайдете інформацію про розташування всіх електронних блоків управління, а також опис призначення запобіжників та реле у фольксваген поло хетчбек 5- го покоління. Окремо відзначимо запобіжник, що відповідає за прикурювач.
Звертаємо увагу, що призначення запобіжників у поло седан та поло хетчбек різні.
Загальне розташування блоків
Схема
Опис
| 1 | Електронний блок керування ABS |
| 2 | Електронний блок керування кондиціонером |
| 3 | Блок управління електродвигуном вентилятора кондиціонера/опалювача |
| 4 | Резистор електродвигуна вентилятора обігрівача/кондиціонера |
| 5 | Акумуляторна батарея |
| 6 | Акумуляторна батарея - деякі моделі |
| 7 | Шина даних CAN, блок керування шлюзом |
| 8 | Діагностичний роз'єм (DLC) |
| 9 | Блок керування електрообладнанням дверей водія |
| 10 | Блок управління електрообладнанням лівих задніх дверей |
| 11 | Блок керування електрообладнанням дверей пасажира |
| 12 | Блок керування електрообладнанням правих задніх дверей |
| 13 | Електронний блок керування двигуном |
| 14 | Блок керування електродвигуном вентилятора системи охолодження |
| 15 | Блок керування паливним насосом |
| 16 | Блок запобіжників / реле, моторний відсік |
| 17 | Блок запобіжників / реле, панель приладів 1 |
| 18 | Блок запобіжників / реле, панель приладів 2 |
| 19 | Блок запобіжників / реле, багажне відділення - деякі моделі |
| 20 | Блок керування ксеноновими фарами (лев.) |
| 21 | Блок керування ксеноновими фарами (прав.) |
| 22 | Блок керування газовим паливом |
| 23 | Блок управління коректором фар |
| 24 | Звуковий сигнал |
| 25 | Блок керування комбінацією приладів |
| 26 | Блок керування мобільним телефоном |
| 27 | Багатофункціональний блок управління -функції: Протиугінна система. центральний замок. аварійна сигналізація. омивачі фар. обігрівач дзеркал заднього виду. обігрівач заднього скла. обігрівач лобового скла. звуковий сигнал. покажчики повороту. лампи освітлення салону |
| 28 | Блок керування багатофункціональним дисплеєм |
| 29 | Блок управління системою паркування |
| 30 | Блок управління підсилювачем кермового управління |
| 31 | Блок керування підігрівом сидіння |
| 32 | Блок керування електрообладнанням кермового колеса |
| 33 | Блок керування електроприводом люка |
| 34 | Електронний блок керування SRS |
| 35 | Блок керування електроустаткуванням причепа |
| 36 | Електронний блок управління КПП – на коробці перемикання передач |
Блок запобіжників
Він знаходиться в салоні під кермовою рейкою, за захисною кришкою.
Схема
Призначення
| 1 | Не використовується |
| 2 | 10А Блок підрульових перемикачів, Електродвигун очищувача заднього скла, Насос омивачів вітрового та заднього скла |
| 3 | 5/7,5А Реле паливного насоса, Блок керування двигуна, Вимикач запалювання та стартера |
| 4 | 2/7,5А Блок підкермових перемикачів, Блок керування багатофункціонального кермового колеса |
| 5 | Не використовується |
| 6 | 5А Блок керування комбінації приладів |
| 7 | 5/15А Регулятор коректора фар, Ліхтар підсвічування номерного знака, Регулятор яскравості підсвічування вимикачів та комбінації приладів |
| 8 | 10А Форсунки |
| 9 | 5/7,5А Блок керування ABS, Клавіша відключення ASR та ESP, Блок підрульових перемикачів, Клавіша індикатора тиску в шинах |
| 10 | 5/7,5А Датчик швидкості руху, Блок керування бортової мережі, Магнітола |
| 11 | 5/10А Регулятор коректора фар, Блок підкермових перемикачів, Блок керування комбінації приладів |
| 12 | 5/7,5 Регулятор положення зовнішніх дзеркал, Зовнішні дзеркала |
| 13 | 10/15А Блок керування АКП, Багатофункціональний перемикач, Селектор АКП |
| 14 | 5/15А Блок керування подушок безпеки, Контрольна лампа вимк. подушки безпеки ПП |
| 15 | Не використовується |
| 16 |
5/10А Блок управління паркувального помічника
|
| 17 | 10А Нагрівальний елемент лямбда-зонда, Електромагнітний клапан 1 адсорбера, Насос омивачів вітрового та заднього скла |
| 18 | 5/7,5А Блок управління комбінації приладів, Лампа правого протитуманного ліхтаря |
| 19 | 5/7,5А Реле габаритних вогнів, Головний пристрій, Вимикач запалювання та стартера |
| 20 | 5/10А Блок керування комбінації приладів, Блок підрульових перемикачів, Головне реле |
| 21 | 10/15А Блок управління бортовою мережею – плафони підсвічування |
| 22 | 5/10А Діагностичний роз'єм, Блок керування кліматичної установки, Блок керування Climatronic, Електромагніт блокування вилучення ключа із замку запалювання, Датчик дощу та освітленості, Реле габаритних вогнів, Реле обігріву зовнішніх дзеркал |
| 23 | 7,5/10А Блок керування бортової мережі, Блок керування двигуна, Блок керування АКП, Селектор АКП, Датчик дощу |
| 24 | 15А Нагрівальний елемент зовнішніх дзеркал Реле обігріву зовнішнього дзеркала |
| 25 | 5/15А Датчик високого тиску, Реле кліматичної установки, Блок керування кліматичної установки, Діагностичний роз'єм, Електрохромне внутрішнє дзеркало, Блок керування Climatronic |
| 26 | 5/7,5/20А Блок керування підсилювача рульового керування, Витратомір повітря, Реле кліматичної установки |
| 27 | 5/15А Вимикач ліхтарів заднього ходу |
| 28 |
15А Лямбда-зонд, Форсунки циліндра, Блок управління свічок розжарювання
|
| 29 | 10/15/20А Регулятор тиску та дозування палива, Котушки запалювання |
| 30 | 10А Насос 2 циркуляції охолоджувальної рідини, Перемикаючий клапан радіатора системи рециркуляції ОГ, Електромагнітний клапан обмеження тиску наддуву |
| 31 | 10/15А Реле подачі палива по напірній магістралі, Блок керування свічок розжарювання, Форсунки циліндра, Котушки запалювання |
| 32 | 30А Блок керування двигуна |
| 33 | 5/10А Вимикач педалі зчеплення, Вимикач стоп-сигналів, Блок управління вентилятора радіатора, Реле кліматичної установки |
| 34 | 7,5А Лампа правої фари далекого світла, Лампа лівої фари далекого світла, Блок керування комбінації приладів |
| 35 | 10А Блок керування двигуна |
| 36 | 15/20А Паливний насос, що підкачує, Реле подачі палива по напірній магістралі, Реле паливного насоса |
| 37 | 25A Блок керування підігрівом сидіння |
| 38 | 7,5/30А Лампа лівої фари далекого світла, Блок керування комбінації приладів, Блок керування АКП |
| 39 | 10/15А Лампа правої фари ближнього світла |
| 40 | 30А Перемикач припливного вентилятора, Блок керування припливного вентилятора |
| 41 | 10A Електродвигун очищувача заднього скла |
| 42 | 15/20А Прикурювач |
| 43 | 15/20А Блок управління бортовою мережею, Лампи поворотів, Стоп сигналів |
| 44 | 5/10А Сирена сигналізації Датчик охоронної сигналізації |
| 45 | 15/30А Головний пристрій Блок управління мультимедійної системи |
| 46 | 20/30А Звуковий сигнал, Омивачі фар |
| 47 | 20/30А Електродвигун склоочисника |
| 48 | 25/30А Центральний замок, Електродвигун замикання лючка горловини паливного бака |
| 49 | 5/15А Лампи заднього ходу |
| 50 | 25/30А Блок керування дверима водія, Вимикач переднього лівого склопідйомника |
| 51 | 25/30А Блок керування дверей переднього пасажира, Вимикач склопідйомника на двері переднього пасажира |
| 52 | 30А Блок управління задніми дверима та склопідйомниками |
| 53 | 30А Нагрівальний елемент заднього скла |
| 54 | 15/20А Протитуманні фари |
| 55 | 15А Котушки запалювання |
| 56 | 15A Лампи системи освітлення у денний час |
| 57 | 5/7,5А Лампа переднього лівого габаритного вогню, Задній ліхтар, лівий |
| 58 | 5/7,5А Лампа переднього правого габаритного вогню, Задній ліхтар, правий, Вакуумний насос підсилювача гальм |
| 59 | 10/15А Лампа лівої фари ближнього світла |
| 60 | 15А ДХО, Аудіосистема |
За прикурювач відповідає запобіжник номер 42 на 15 чи 20А.
Блок реле
Цей блок розташований під панеллю приладів з боку водія.
Схема
Позначення
| 1 | Не використовується | |
| 2 | Не використовується | |
| 3 | Не використовується | |
| 4 |
Реле ближнього світла (ліворуч, з серпня 2010 року)
Реле паливного насоса (ліворуч, з листопада 2010 року)
Реле подачі палива по напірній магістралі (праворуч)
Не використовується (з серпня 2012 року) |
|
| 5 |
Реле електроживлення кл. 30 (з дизельним двигуном)
Головне реле (з бензиновим двигуном) |
|
| 6 |
Реле габаритних вогнів (праворуч)
Реле ближнього світла (ліворуч, з листопада 2010 року)
Реле блокування стартера (з травня 2015 року)
|
|
| 7 |
Реле паливного насоса (з серпня 2010 року)
Реле кліматичної установки (з листопада 2010 року)
Не використовується (з серпня 2011 року)
Реле обігріву зовнішніх дзеркал (з травня 2015 року)
|
|
| 8 |
Реле блокування стартера
Реле габаритних вогнів (ліворуч, з серпня 2012 року)
Реле ближнього світла (праворуч, з серпня 2012 року)
|
|
| 9 |
Реле кліматичної установки (до листопада 2010 року, до серпня 2012 року)
Не використовується (з листопада 2010 року до серпня 2011 року)
|
|
| 10 | Реле розвантаження контакту X | |
| 11 | Не використовується | |
| 12 | Не використовується | |
| 13 | Реле паливного насоса (ліворуч, з серпня 2012 року) | |
| 14 | Не використовується | |
| 15 | Реле кліматичної установки (з серпня 2012 року) | |
Блок під капотом
Знаходиться у кришці акумуляторної батареї.
Розшифровка
| SA1 | 150А Генератор |
| SA2 | Не використовується |
| SA3 | 110А Вимикач запалювання та стартера, Перемикач освітлення, Блок підрульових перемикачів, Реле розвантаження контакту, Реле паливного насоса, Реле ближнього світла, Запобіжник 20 в блоці запобіжників, Реле габаритних вогнів, Реле живлення кл. 30, Запобіжник 3. |
| SA4 | 50А Блок керування підсилювача рульового керування |
| SA5 | 40А Блок керування AB |
| SA6 | 40А Блок керування вентилятора радіатора, Вентилятор радіатора |
| SA7 | 50А Блок управління свічок розжарювання |
| SC1 | 25А Блок керування ABS |
| SC2 | 30А Блок управління вентилятора радіатора, Вентилятор радіатора, Термовимикач вентилятора радіатора |
| SC3 | Не використовується |
| SC4 | 10А Блок керування ABS |
| SC5 | 5/10А Блок управління бортовою мережею |
| SC6 | 25А Блок управління АКП |
