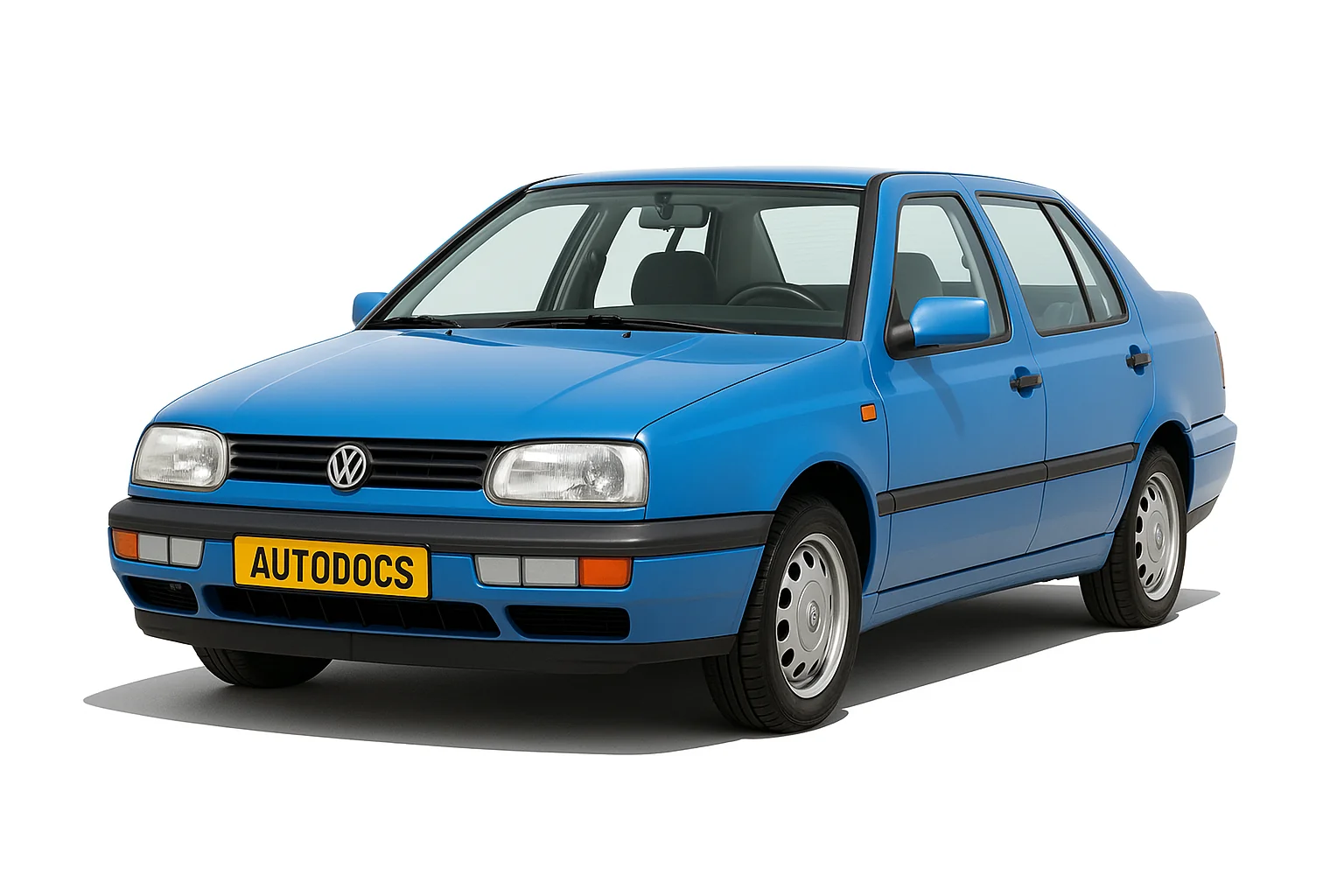

Volkswagen Vento – надійний компактний автомобіль, створений на платформі Golf з класичним кузовом седан. Виробництво розпочалося у 1979 році та триває до сьогодні, змінивши шість поколінь. На американському ринку модель відома як Jetta. У цій статті детально розглядаються блоки запобіжників та реле Volkswagen Vento для моделей 1991, 1992, 1993, 1994, 1995, 1996, 1997 та 1998 років випуску. Ви знайдете детальні схеми розташування елементів, фотографії реальних блоків та дізнаєтеся, який запобіжник відповідає за прикурювач. На завершення статті доступні для завантаження повні електричні схеми автомобіля.
Актуальне призначення запобіжників може відрізнятися від представленого та залежить від країни поставки та рівня оснащеності Вашого автомобіля.
Блок у салоні
Він знаходиться у нижній частині панелі приладів з боку водія, за захисною кришкою. Для її зняття натисніть на кнопки – фіксатори.
Сам блок виглядає приблизно так:
| № | A | Опис запобіжників |
|---|---|---|
| 1 | 10 | Ліва фара — ближнє світло, електродвигуни коректора фар |
| 2 | 10 | Ближнє світло — права фара |
| 3 | 10 | Лампи підсвітки номерного знака |
| 4 | 15 | Очисник та мийка скла задніх дверей |
| 5 | 15 | Очисники, мийки, мийки фар |
| 6 | 20 | Вентилятор опалювача |
| 7 | 10 | Передні та задні габарити — праві |
| 8 | 10 | Передні та задні габарити — ліві |
| 9 | 20 | Обігрів заднього скла |
| 10 | 15 | Противтуманні фари |
| 11 | 10 | Дальнє світло — ліва фара |
| 12 | 10 | Дальнє світло — права фара |
| 13 | 10 | Звукові сигнали |
| 14 | 10 | Фонарі заднього ходу, підігрівачі форсунок мийки, центральний замок, електропривід дзеркала заднього виду на двері, підігрів сидінь, система підтримки швидкості, електропривід склопідйомників |
| 15 | 10 | Спидометр, підігрівач впускного колектора |
| 16 | 15 | Підсвітка комбінації приладів, індикатор ABS, індикатор SRS, люк, система опалювача Thermotronic |
| 17 | 10 | Лампи аварійної сигналізації, покажчики повороту |
| 18 | 20 | Паливний насос, підігріваний кисневий датчик |
| 19 | 30 | Вентилятор радіатора, реле кондиціонера |
| 20 | 10 | Стоп-сигнали |
| 21 | 15 | Лампи освітлення салону, лампа освітлення багажника, центральний замок, люк |
| 22 | 10 | Радіо, запобіжник прикурювача |
| Призначення реле | ||
| 1 | Реле кондиціонера | |
| 2 | Реле очисника/мийки заднього скла | |
| 3 | Реле електронного блоку управління двигуном | |
| 4 | Реле основних ланцюгів запалювання | |
| 5 | — | |
| 6 | Реле – переривач покажчиків повороту | |
| 7 | Блок управління мийками фар | |
| 8 | Реле переривчастого режиму роботи очисника/мийки лобового скла | |
| 9 | Реле індикатора непристебнутих ременів безпеки до 1995 р. | |
| 10 | Реле противтуманних фар | |
| 11 | Реле звукового сигналу | |
| 12 | Реле паливного насоса | |
| 13 | Реле підігрівача впускного колектора | |
| 14 | — | |
| 15 | Реле насоса АВS | |
| 16 | Реле фонарів заднього ходу (Ecomatic) | |
| 17 | Реле дальнього світла фар (Ecomatic) | |
| 18 | Реле ближнього світла фар (Ecomatic) | |
| 19 | Запобіжник 30А – кондиціонер, Climatronic 2,0/2,8 (1993) | |
| 20 | Реле вимикача заборони запуску | |
| 21 | Реле кисневого датчика | |
| 22 | Реле індикатора непристебнутих ременів безпеки (1995) | |
| 23 | Реле вакуумного насоса (Ecomatic) | |
| 24 | Термозапобіжник (20А) – Електропривід склопідйомників | |
За прикурювач відповідає запобіжник номер 22 на 10А.
Запобіжники під капотом
На автомобілях з дизельними двигунами електричний ланцюг живлення свічок накалювання захищений запобіжником високої потужності, виконаним у вигляді плавкої вставки.
На деяких моделях, при включенні вентилятора охолодження радіатора, також може використовуватися плавка вставка.
Електросхеми фольксваген венто
Більше інформації про всі електричні схеми в автомобілі Volkswagen Vento можете дізнатися у даному керівництві: “завантажити“.
