Škoda Yeti – siguranțe și relee

Skoda Yeti – un crossover compact. Ani de producție: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. În această perioadă, automobilul a fost supus unui facelift. Iar în 2019 a fost prezentat conceptul celei de-a doua generații Yeti. În această publicație va fi prezentată descrierea cutiilor de siguranțe și relee din Škoda Yeti, cu fotografii și scheme ale cutiilor în care sunt amplasate. Vom evidenția siguranța pentru brichetă și vom oferi spre descărcare manualul de utilizare.

Numărul elementelor din cutii, precum și atribuțiile acestora pot diferi și depind de anul de fabricație și de nivelul de echipare al vehiculului specific. În caz de dificultate, adresați-vă celui mai apropiat dealer Škoda pentru a obține informații oficiale.

Cutiile din habitaclu

Cutia de siguranțe

Cutia principală cu siguranțe se află în capătul bordului, pe partea șoferului.

Foto – exemplu

La unele modele, pe spatele capacului de protecție este lipită o schemă cu atribuțiile actuale ale siguranțelor.

Descrierea schemei

Varianta 1

Varianta 2

1. Elementul de încălzire al ventilatorului cutiei de viteze (motor diesel), Cutia de viteze automată
2. Dispozitivul de tracțiune-cuplare — lampa stânga
3. Priza electrică a dispozitivului de tracțiune-cuplare
4. Combinația de instrumente, manetele de pe coloană, camera
5. Ventilatorul sistemului de încălzire, ventilatorul radiatorului, instalația de climatizare, Climatronic
6. Ștergătorul lunetei
7. Apelul de urgență
8. Dispozitivul de tracțiune-cuplare — lampa dreapta
9. Plafonierele de iluminare a habitaclului, lampa de ceață spate
10. Senorul de ploaie, comutatorul iluminării, conectorul de diagnostic
11. Farurile — partea stângă
12. Farurile — partea dreaptă
13. Unitatea principală
14. Sistemul central de comandă, sistemul de comandă a motorului
15. Comutatorul iluminării
16. Tracțiunea integrală
17. KESSY, blocarea direcției
18. Conectorul de diagnostic, sistemul de comandă a motorului, senzorii sistemului de frânare, tracțiunea integrală, sistemul START-STOP
19. ABS, ESC, întrerupătorul indicatorului de control al presiunii în pneuri, asistentul la parcare, întrerupătorul modului OFF ROAD, tasta sistemului START-STOP
20. Airbag
21. Intervalul flexibil de întreținere — WIV, lampa de marșarier, oglinda retrovizoare cu estompare, senzorii de presiune, setul
    pentru conectarea telefonului, debitmetrul de aer în masă, corectorul farurilor și regulatorul înclinării farurilor
22. Combinația de instrumente, servodirecția electromecanică, bus-ul de date
23. Încuietoarea centralizată, capacul portbagajului
24. Ridicătoarele electrice de geam — ușile din spate
25. Încălzirea lunetei, încălzitorul autonom și ventilatorul
26. Priza din portbagaj
27. Acționarea electrică a trapei de acoperiș glisante și basculante, acționarea electrică a paravanului solar
28. Pompa de combustibil, duzele, încălzirea AdBlue®
29. Ridicătoarele electrice de geam — ușile din față, oglinzile retrovizoare exterioare — încălzire, funcția de pliere, reglarea poziției elementelor de oglindă
30. Priza de 12 V — față și spate (bricheta)
31. Spălătorul farurilor
32. Scaunele față încălzite
33. Încălzitorul, instalația de climatizare, Climatronic, comanda de la distanță a încălzitorului autonom
34. Alarma antifurt, sirena de rezervă
35. Cutia de viteze automată
36. Dispozitivul de tracțiune-cuplare

În ambele variante, pentru brichetă răspunde siguranța numărul 30.

Cutia de relee

Aceasta este amplasată sub bord, în spatele cutiei de siguranțe.

Schema generală

Atribuțiile

Cutia de sub capotă

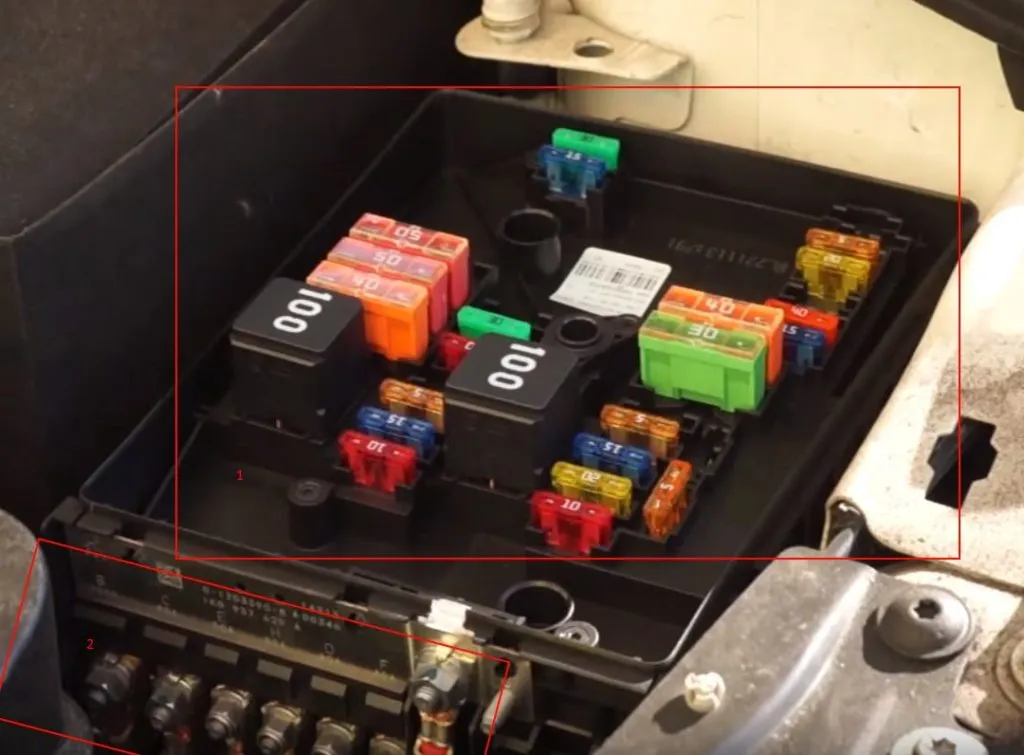

Se află în partea stângă a compartimentului motor, sub capacul de protecție. Cutia este formată din 2 părți. Secțiunea inserțiilor fuzibile de mare putere și secțiunea siguranțelor, în care se mai află și unele relee, de exemplu releul sistemului de comandă a motorului.

Schema

Denumirea

Varianta 1

Varianta 2

1. Nu se utilizează
2. Cutia de viteze automată, comanda sistemului AdBlue
3. Modulul de date al bateriei
4. ABS
5. Cutia de viteze automată
6. Nu se utilizează
7. Alimentarea clemei 15, demarorul
8. Unitatea principală, combinația de instrumente, telefonul
9. Nu se utilizează
10. Sistemul de comandă a motorului
11. Încălzitorul autonom și ventilația
12. Bus-ul de date
13. Sistemul de comandă a motorului
14. Aprinderea
15. Sonda lambda, pompa de combustibil, sistemul de preîncălzire
16. Farul drept, lampa dreaptă spate
17. Claxonul
18. Amplificatorul sistemului audio
19. Ștergătorul parbrizului
20. Regulatorul de presiune al combustibilului, pompa de injecție
21. Sonda lambda
22. Întrerupătorul pedalei de ambreiaj, întrerupătorul pedalei de frână
23. Pompa sistemului de răcire, supapa limitatoare a presiunii de supraalimentare, supapa de comutare a radiatorului, pompa de combustibil
24. Adsorbantul, supapa de recirculare a gazelor de eșapament, ventilatorul radiatorului
25. ABS
26. Farul stâng, lampa stângă spate
27. Sistemul de preîncălzire
28. Încălzirea parbrizului
29. Alimentarea electrică a cutiei de siguranțe interne (siguranțele nr. 24, 27, 31, 32), acționarea electrică a reglării
    scaunelor
30. Clema X

Manualul Škoda Yeti

Mai aveți întrebări? Studiați ghidul de service și utilizare skoda yeti: “descărcați” .
