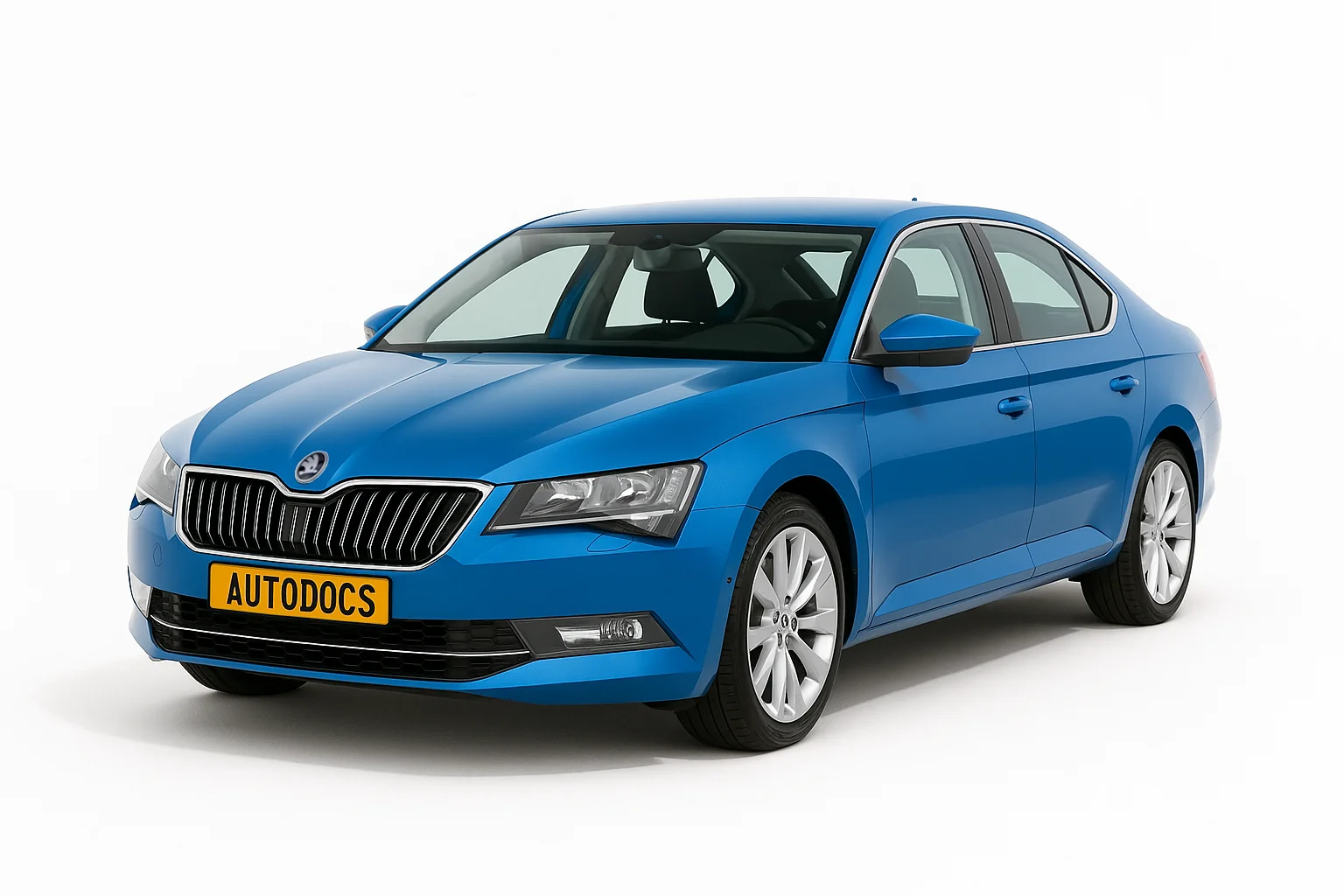

Skoda Superb 3 го (MK3) - покоління надійшло в продаж у 2015 році. Вироблявся цей автомобіль так само в 2016, 2017, 2018, 2019, 2020, 2021 роках і до теперішнього часу. У цій статті ми представимо опис запобіжників шкода суперб 3-го покоління зі схемами блоків. Відзначимо запобіжник, що відповідає за прикурювач. На закінчення, запропонуємо ознайомиться з інструкцією з експлуатації.
Якщо поточний опис не підходить і Ви володієте 2-м поколінням Шкоди Суперб, тоді вивчіть відповідний матеріал.
Блок у салоні
Він розташований за ящиком для рукавичок, у панелі приладів. Для доступу до блоку треба дістати назовні сам ящик, натиснувши на фіксатори "А".
Виглядати блок буде приблизно так.
| № | A | Опис |
|---|---|---|
| 1 | 30 | Блок керування підігрівача відновника -J891- |
| 2 | 10 | Блок керування рульової колонки -J527- |
| 3 | — | — |
| 4 | 7,5 / 10 | Звуковий сигнал -H12- |
| 5 | 5 / 7,5 | Діагностичний інтерфейс шин даних -J533- |
| 6 | 5 / 7,5 | Важіль селектора -E313- |
| 7 | 10 | Органи керування обігрівачем та кондиціонером -EX21- Блок керування та індикації задньої системи кондиціонування -E265- Приймач дистанційного керування автономним обігрівачем -R149- Реле обігріву заднього скла -J9- Аналоговий годинник -Y- Блок керування системи контролю тиску в шинах -J502- |
| 8 | 7,5 / 10 | Поворотний вимикач світла -EX1- Кнопка електро механічного стоянкового гальма -E538- Датчик дощу та світла -G397- Діагностичний роз'єм -U31- Датчик охоронної сигналізації -G578- Світлодіод фонового освітлення зліва -L181- Світлодіод фонового освітлення праворуч -L182- Переднє внутрішнє освітлення -WX1- Датчик охоронної сигналізації -G578- Блок керування освітленням поворотів і коректором кута нахилу фар -J745- Світильник контурного освітлення передніх лівих дверей -L251- Світильник контурного освітлення задніх лівих дверей -L253- Світильник контурного освітлення передніх правих дверей -L252- Ліхтар контурного освітлення задніх правих дверей -L254- |
| 9 | 5 / 7,5 | Блок керування рульової колонки -J527- |
| 10 | 7,5 / 10 | Блок керування переднього інформаційного дисплея та блоку керування -J685- Блок керування проекційного дисплея -J898- |
| 11 | 40 | Блок керування бортовою мережею -J519- |
| 12 | 20 | Блок керування 1 електронної інформаційної системи -J794- Блок керування навігаційної системи -J856- 1) |
| 13 | 25 | Ремінь безпеки передній лівий -NX10- |
| 14 | 40 | Блок керування припливного вентилятора -J126- |
| 15 | 10 | Блок керування електронного блокування рульової колонки -J764- |
| 16 | 7,5 | Підсилювач двостороннього сигналу для мобільного телефону / послуг передачі даних -J984- Роз'єм для зарядки USB 1 -U37- Відсік для зберігання з інтерфейсом для мобільного телефону -R265- USB-концентратор -R293- |
| 17 | 7,5 | Вставка в приладову панель -KX2- Блок керування модуля аварійного виклику та комунікаційний блок -J949- |
| 18 | 7,5 | Блок керування камери верхнього огляду -J928- Ручка кришки багажника -EX37- Камера заднього виду зверху -R246- |
| 19 | 7,5 | Інтерфейс для системи входу та запуску -J965- |
| 20 | 7,5 / 10 / 15 | Реле системи дозування сечовини -J963- Реле вакуумного насоса -J318- |
| 21 | 15 | Блок керування повного приводу -J492- |
| 22 | 15 | Блок керування розпізнавання причепа -J345- |
| 23 | 20 / 30 | Блок керування зсувного люка -J245- |
| 24 | 40 | Блок керування бортовою мережею -J519- |
| 25 | 30 | Блок керування дверей водія -J386- Блок керування задніх дверей водія -J926- |
| 26 | 30 | Блок керування бортовою мережею -J519- |
| 27 | 30 | Блок керування бортовою мережею -J519- |
| 28 | 25 | Блок керування розпізнавання причепа -J345- |
| 29 | 5 | Реле системи дистанційного пуску -J471- |
| 30 | 10 | Реле системи дистанційного пуску -J471- |
| 31 | 30 | Блок керування кришки багажника -J605- |
| 32 | 10 | Передня камера допоміжних систем водія -R242- Блок керування адаптивного круїз-контролю -J428- Блок керування паркувального асистента -J446- Блок керування асистента зміни смуги руху -J769- Блок керування 2 асистента зміни смуги руху -J770- |
| 33 | 5 / 7,5 | Блок керування подушок безпеки -J234- |
| 34 | 7,5 | Внутрішнє дзеркало -EX5- Реле розеток -J807- Вимикач ліхтарів заднього ходу -F4- Датчик тиску в контурі холодоагенту -G805- Датчик якості повітря -G238- Центральний блок перемикачів у передній панелі -EX22- Блок перемикачів 1 у центральній консолі -EX23- Блок керування корпусним звуком -J869- Кнопка електромеханічного стоянкового гальма -E538- |
| 35 | 7,5 / 10 | Діагностичний роз'єм -U31- |
| 36 | 5 / 7,5 | Фара передня права -MX2- |
| 37 | 5 / 7,5 | Передня ліва фара -MX1- |
| 38 | 25 | Блок керування розпізнавання причепа -J345- |
| 39 | 30 | Блок керування дверей переднього пасажира -J387- Блок керування дверей заднього пасажира -J927- |
| 40 | 20 | 12V розетка -U5- 12V розетка 2 -U18- 12V розетка 3 -U19- |
| 41 | 25 | Ремінь безпеки передній правий правий -NX11- |
| 42 | 40 | Блок керування бортовою мережею -J519- |
| 43 | 40 | Блок керування цифровою аудіосистемою -J525- |
| 44 | 15 | Блок керування розпізнавання причепа -J345- |
| 45 | 15 | Блок керування регулювання сидіння водія -J810- Вентилятор 1 подушки переднього лівого сидіння -V514- Вентилятор 1 спинки переднього лівого сидіння -V512- |
| 46 | 30 | Перетворювач постійного струму в змінний із розеткою, 12 В - 230 В -U13- |
| 47 | — | — |
| 48 | — | — |
| 49 | 5 / 7,5 | Датчик положення зчеплення -G476- Реле стартера 1 -J906- Реле стартера 2 -J907- |
| 50 | 40 | Блок керування кришки багажника -J605- |
| 51 | 25 | Блок керування та індикації задньої системи кондиціонування -E265- |
| 52 | 15 | Блок керування демпфуванням з електронним керуванням -J250- |
| 53 | 30 | Реле обігріву заднього скла -J9- |
| Реле | ||
| R1 | Реле системи дозування відновника -J963- | |
| R2 | — | |
| R3 | — | |
| R4 | Реле електроживлення клеми 15 -J329- | |
| R5 | Реле обігріву заднього скла -J9- | |
| R6 | Розеткове реле -J807- | |
| Розташовані всередині тримача блока запобіжників | ||
| А | 15 | Блок керування регулювання положення переднього правого сидіння -EX34- Вентилятор 1 подушки переднього правого сидіння -V518- Вентилятор 1 спинки переднього правого сидіння -V516- |
| B | 5 | Реле системи дистанційного пуску -J471- |
| C | 7,5 | Роз'єм USB для зарядки 1 -U37- |
| R1 | Реле системи дистанційного пуску -J471- | |
Запобіжник №40, 20А, відповідає за прикурювач.
Блок під капотом
У моторному відсіку він розташований з лівого боку і закритий кришкою. Відкрити її досить просто. Одночасно стисніть фіксатори за стрілкою 1 і підніміть за стрілкою 2.
Сам блок складається з 2 частин. 1 - відділ запобіжників і реле 2 - відділ плавких вставок високої потужності.
| № | A | Позначення |
|---|---|---|
| 1 | 25 | Блок керування ABS -J104- |
| 2 | 40 / 60 | Блок керування ABS -J104- Гідравлічний насос ABS -V64- |
| 3 | 15 / 30 | Двигун / блок керування двигуном -J623- |
| 4 | 5 / 7,5 / 10 | Вентилятор радіатора -VX57- Реле високої теплової потужності -J360- Реле низької теплової потужності -J359- Клапан регулювання тиску масла -N428- Клапан рециркуляції повітря турбонагнітача -N249- Клапан заслінки впускного колектора -N316- Клапан керування форсунками охолодження поршня -N522- Масло Датчик рівня і температури масла -G266- Перемикаючий клапан турбіни -N529- Реле живлення компонентів двигуна -J757- |
| 5 | 10 | Клапан регулювання тиску палива -N276- Клапан дозування палива -N290- Реле живлення компонентів двигуна -J757- Перемикальний клапан турбіни -N529- |
| 6 | 5 / 7,5 | Вимикач стоп-сигналу -F- |
| 7 | 7,5 / 10 / 15 | Насос охолодження наддувочного повітря -V188- Клапан охолоджувальної рідини коробки передач -N488- Запірний клапан охолоджувальної рідини -N82- Додатковий насос системи опалення -V488- Клапан охолоджувальної рідини головки блока циліндрів -N489- Клапан регулювання тиску мастила -N428- Блок керування паливним баком виявлення витоків -J909- |
| 8 | 15 | Лямбда-зонд 1 перед каталізатором -GX10- Лямбда-зонд 1 після каталізатора -GX7- Блок керування датчика NOx -GX30- Блок управління датчика 2 NOx -J881- |
| 9 | 5 / 10 | Блок керування випускною заслінкою -J883- Блок керування випускною заслінкою 2 -J945- Блок керування автоматичною системою розжарювання -J179- Нагрівальний елемент сапуна картера -N79- Витратомір повітря -G70- Допоміжний насос системи опалення -V488- Електромагнітний клапан 1 фільтра з активованим вугіллям -N80- Клапан 1 регулювання фаз газорозподілу -N318- Клапан 1 регулювання фаз газорозподілу -N205- |
| 10 | 15 / 20 | Блок керування паливного насоса -J538- |
| 11 | 40 / 50 | Елемент додаткового повітряного обігрівача -Z35- |
| 12 | 40 | Елемент додаткового повітряного обігрівача -Z35- |
| 13 | 30 | Допоміжний гідравлічний насос 1 трансмісійної оливи -V475- |
| 14 | 40 | Реле обігріву вітрового скла -J47- |
| 15 | 15 | Реле звукового сигналу -J413- |
| 16 | 20 | Реле живлення компонентів двигуна -J757- |
| 17 | 7,5 | Двигун / блок керування двигуном -J623- Блок керування ABS -J104- Реле обігріву вітрового скла -J47- |
| 18 | 5 / 7,5 | Блок керування акумуляторної батареї -J367- Діагностичний інтерфейс шин даних -J533- |
| 19 | 30 | Блок керування електродвигуна склоочисника -J400- |
| 20 | 10 | Звуковий сигнал -H12- |
| 21 | 30 | Реле 2 обігріву вітрового скла -J611- |
| 22 | 5 / 7,5 | Двигун / блок керування двигуном -J623- |
| 23 | 30 | Стартер -B- |
| 24 | 40 | Елемент додаткового повітряного обігрівача -Z35- |
| 31 | — | — |
| 32 | — | — |
| 33 | 30 | Реле 2 обігріву вітрового скла -J611- |
| 34 | 30 | Реле 2 обігріву вітрового скла -J611- |
| 35 | 30 | Блок керування електродвигуна склоочисника -J400- |
| 36 | — | — |
| 37 | 30 | Блок керування додаткового обігрівача -J364- |
| 38 | — | — |
| Реле | ||
| R1 | Реле стартера 1 -J906- | |
| R2 | Реле стартера 2 -J907- | |
| R3 | Реле звукового сигналу -J413- | |
| R4 | Реле високої теплової потужності -J360- | |
| R5 | Головне реле -J271- (бензин) / Реле електроживлення клеми 30 -J317- (дизель) | |
| R6 | Блок керування автоматика розжарювання -J179- (бензин) | |
| R7 | Реле малої теплової потужності -J359- (дизель) | |
| R8 | Реле електроживлення компонентів двигуна -J757- (бензиновий двигун 2,0 л) | |
| R9 | Реле обігріву вітрового скла -J47- | |
| R10 Реле 2 обігріву вітрового скла -J611- | ||
Керівництво з експлуатації
Більше інформації про обслуговування і ремонт Шкода Суперб 3 можете дізнатися в цій інструкції: "скачати".
