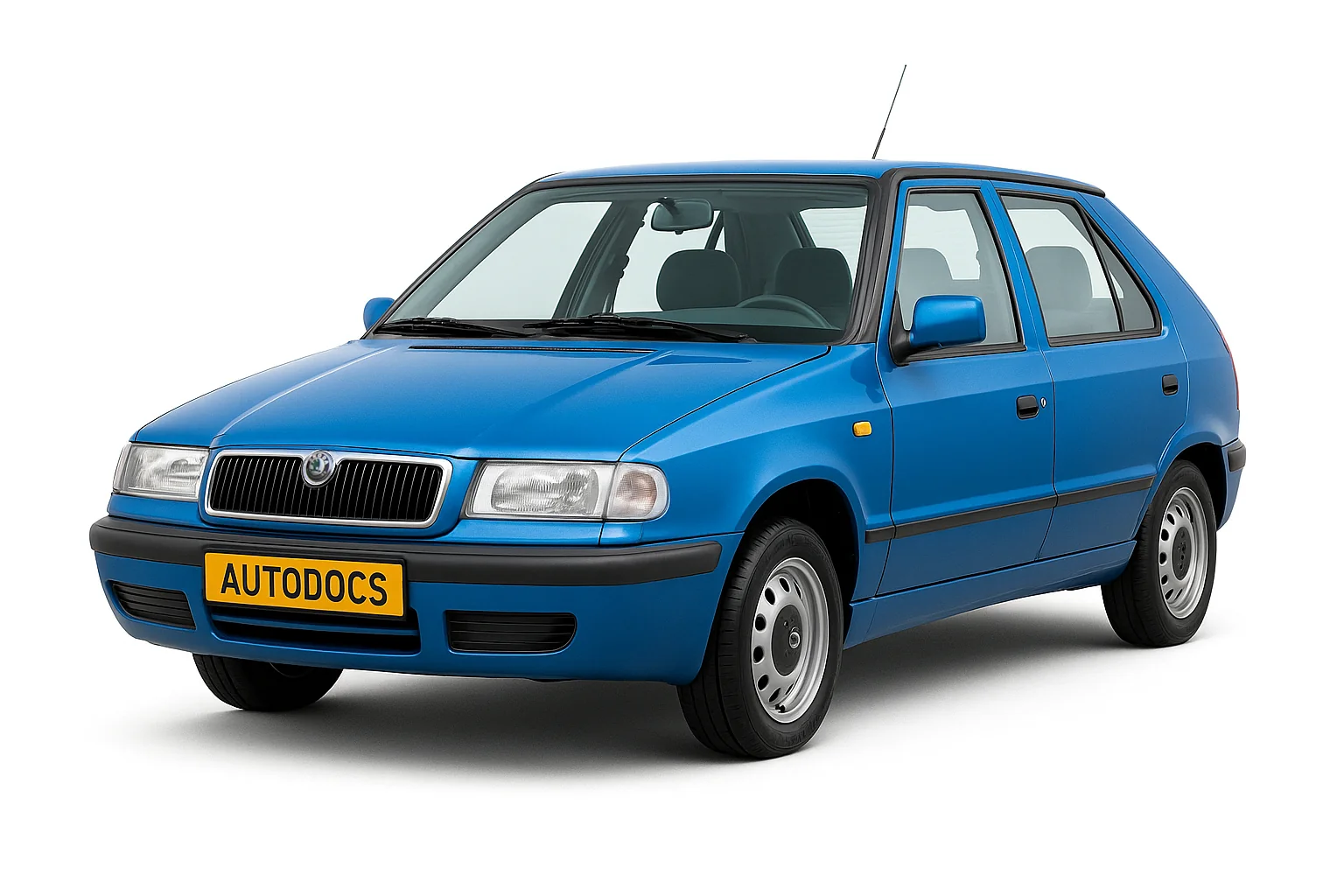

Skoda Felicia - суббкомпактний автомобіль, що випускався в 1994, 1995, 1996, 1997, 1998, 1999, 2000 і 2001 роках з кузовами хетчбек, універсал (felicia combi), фургон. Найбільше часто на них встановлювалися двигуни об'ємом 1,3 1,6 бензин і 1,9 дизель. Ми покажемо розташування блоку із запобіжниками та реле в шкоду феліцію, його схему з описом призначення елементів.
Зміст
Блок у салоні автомобіля
Головний блок із запобіжниками та реле знаходиться під панеллю приладів з боку пасажира. Для доступу викрутіть кришку.
Фото – приклад блоку
Схема
Опис запобіжників
- 10А - Живлення блоку управління упорскуванням
- 20А — Склоочисники та склоомивачі лобового та заднього скла
- 25A - Вентилятор печі, кондиціонер
- 15А - Живлення систем блоку управління двигуном
- 10А - Права передня протитуманна фара
- 10А - Ліва передня протитуманна фара, контрольна лампа
- 10А - Ближнє світло правої фари
- 10А - Ближнє світло лівої фари, контрольна лампа
- 10А - Далеке світло правої фари
- 10А - Далеке світло лівої фари, контрольна лампа
- 7.5А - Правий передній і задній габарити, зумер системи попередження про не вимкнені габарити
- 7.5А - Задні протитуманні фари, контрольна лампа
- 30А - Обігрів заднього скла, контрольна лампа, обігрів бічних дзеркал з підігрівом
- 15А — Сигнал гальмування, поворотники при включенні аварійної сигналізації, ABS/EDS
- 15А - Прикурювач, плафон освітлення салону, годинник
- 15А - Насос омивача фар, блок управління ЦЗ
- 25А - Вентилятор радіатора ОЖ, "моргання" далеким світлом, сигнал
- 25А — Електросклопідйомники
- 15А - Підсвічування вимикача габаритів у вимкненому стані, датчик рівня ТЖ, живлення зумера системи попередження про не вимкнені габарити, контрольні лампи низького тиску масла, ручного гальма, системи зарядки АКБ (генератора), обігріву заднього скла, подушок безпеки, привод бічних електро підігрів сидінь
- 15А - Живлення карбюратора або блоку управління упорскуванням, іммобілайзера, блоку високої напруги
- 15А - Поворотники, сигнал заднього ходу
- 7.5А - Лівий передній та задній габарити, освітлення номерного знака, освітлення багажника, підсвічування всіх кнопок, приладового щитка, прикурювача, перемикача керування електро дзеркалами, контрольна лампа габаритів, магнітола
За прикурювач відповідає запобіжник номер 15 на 15А.
Призначення реле
| R1 | Реле включення далекого світла |
| R2 | Реле передніх протитуманних фар |
| R3 | Реле задньої протитуманної фари |
| R4 | Реле обігріву заднього скла |
| R5 | Реле системи упорскування Bosch Mono-Motronic |
| R6 | Реле блокування системи запалювання (при відчинених дверях – тільки на деяких моделях) AKIN, SPDP |
| R7 | Реле розвантаження замку запалювання (Х-реле) |
| R8 | Реле аварійної сигналізації |
| INT | Реле заднього склоочисника та омивача |
| WW | Реле переднього склоочисника |
Приклад доступу до блоку
Пропонуємо ознайомитись з відео прикладом доступу до блоку та заміною реле.
Запобіжники деяких із додаткових систем (ABS, К/В) можуть встановлюватися під капотом у лівій частині моторного простору. Особливо це стосується дизельних двигунів (запобіжники системи наштовхування і вентилятора системи охолодження).
Посібник з ремонту
Потрібно більше інформації про ремонт та обслуговування шкода феліція? Вивчіть офіційне керівництво: " завантажити ".
