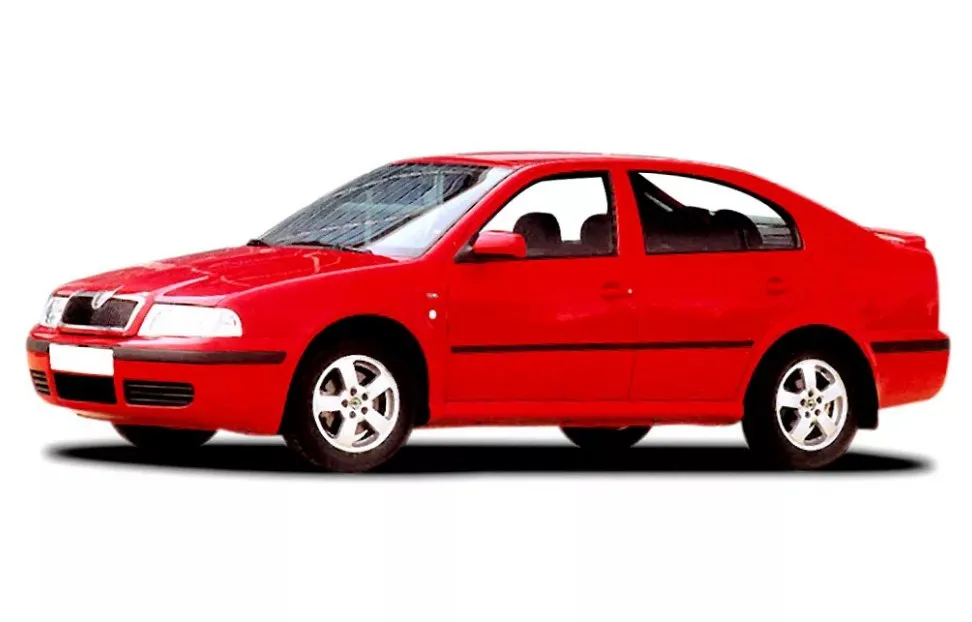

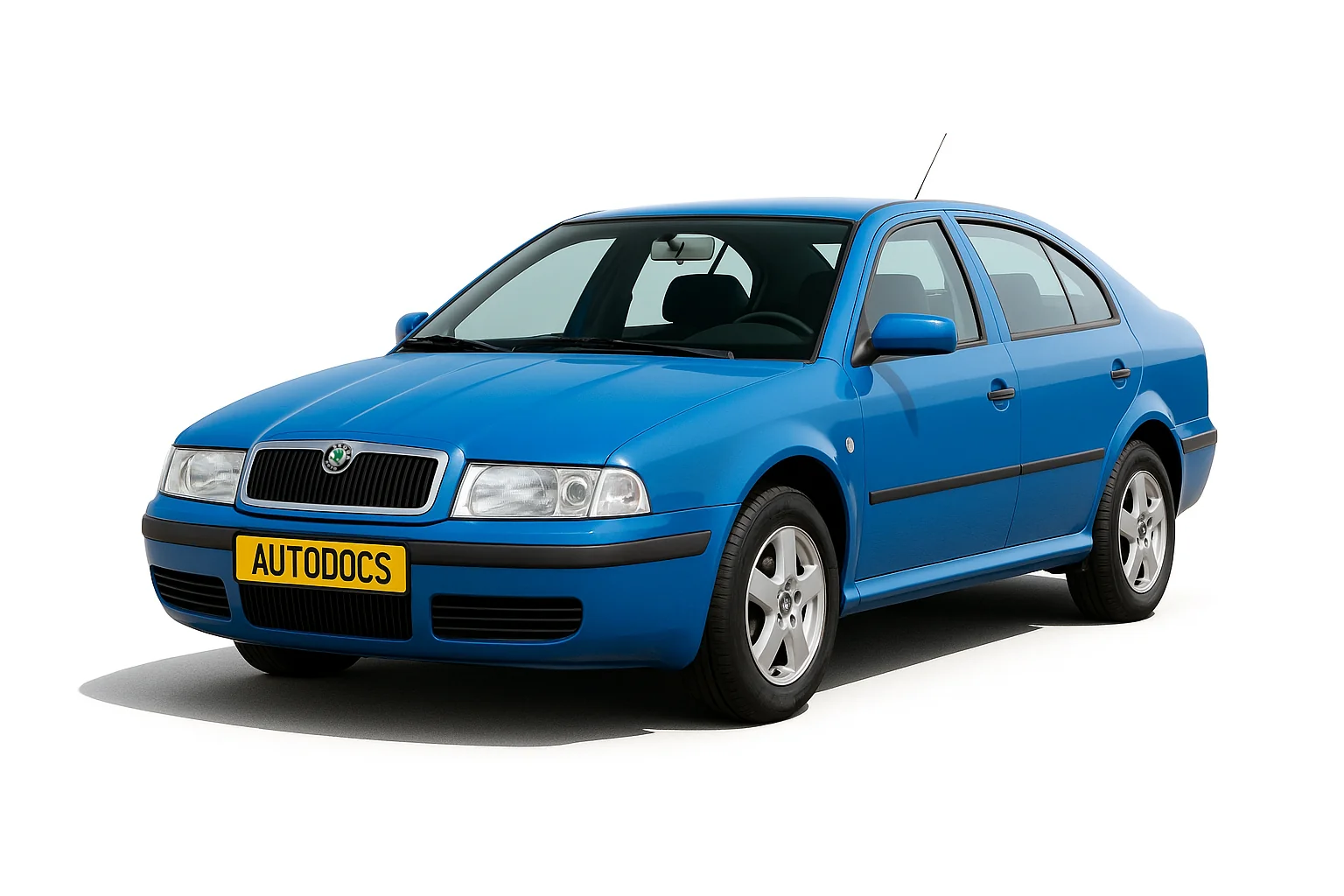

Skoda Octavia 1-го покоління створена на платформі а4. Випускали цей автомобіль у 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 і 2004 році з кузовами ліфтбек і універсал. У деяких країнах випуск продовжився аж до 2010 року під назвою Octavia Tour. На дане покоління встановлювалися бензинові двигуни об'ємом 1,4 1,6 1,8 2,0 літра і 1,9 л дизельні. У цій публікації буде представлено опис запобіжників і реле шкода октавія тур 1 покоління, місця розташування блоків, їхні схеми і фотографії. Наприкінці запропонуємо для скачування схему електрообладнання.
Не підходять схеми або ви володієте іншим поколінням Шкоди Октавії? Вивчіть опис для 2-го покоління (а5).
Блоки в салоні
Блок запобіжників
Знаходиться в торці приладової панелі, з боку водія за захисною кришкою.
| № | A | Опис |
|---|---|---|
| 1 | 10 | Обігрів дзеркал, реле прикурювача, електрокеровані сидіння і жиклери склоомивачів |
| 2 | 10 | Покажчики повороту, фари з ксеноновими лампами |
| 3 | 5 | Освітлення речового ящика |
| 4 | 5 | Освітлення номерного знака |
| 5 | 7,5 | Обігрів сидінь, Climatronic, заслінка для циркулюючого повітря, обігрів зовнішніх дзеркал, регулятор Tempomat |
| б | 5 | Система замків із центральним керуванням |
| 7 | 10 | Фари заднього ходу, сенсори паркування |
| 8 | 5 | Телефон |
| 9 | 5 | ABS, ESP |
| 10 | 10 | Запалювання |
| 11 | 5 | Панель приладів |
| 12 | 7,5 | Електроживлення системи діагностування |
| 13 | 10 | Стоп-сигнали |
| 14 | 10 | Внутрішнє освітлення кузова, система замків з центральним керуванням, внутрішнє освітлення кузова (без системи замків з центральним керуванням) |
| 15 | 5 | Панель приладів, датчик кута повороту рульового колеса, дзеркало заднього виду |
| 16 | 10 | Кондиціонер |
| 17 | 5 | Обігрів жиклерів обприскувачів, 30А Ліхтар денного світла |
| 18 | 10 | Права фара дальнього світла |
| 19 | 10 | Ліва фара дальнього світла |
| 20 | 15 | Права фара ближнього світла, регулювання висоти фар |
| 21 | 15 | Ліва фара ближнього світла |
| 22 | 5 | Правий стоянковий вогонь |
| 23 | 5 | Лівий стоянковий вогонь |
| 24 | 20 | Передні склоочисники, електродвигун склоомивача |
| 25 | 25 | Вентилятор обігрівача, кондиціонер, Climatronic |
| 26 | 25 | Обігрів скла кришки багажника |
| 27 | 15 | Склоочисник заднього скла |
| 28 | 15 | Паливний насос |
| 29 | 15 | Блок керування: бензиновий двигун, 10А Блок керування: дизельний двигун |
| 30 | 20 | Електрокерований сонячний люк у даху |
| 31 | Незайнято | |
| 32 | 10 | Бензиновий двигун - клапанні форсунки, 30А Дизельний двигун паливний насос високого тиску, блок керування |
| 33 | 20 | Фароомивач передніх фар |
| 34 | 10 | Бензиновий двигун: блок керування, 10А Дизельний двигун: блок керування |
| 35 | 30 | Розетка для підключення причепа, розетка в багажнику |
| 36 | 15 | Протитуманні фари |
| 37 | 20 | Бензиновий двигун: блок керування, 5А Дизельний двигун: блок керування |
| 38 | 15 | Лампа освітлення багажника, центральний замок, внутрішнє освітлення салону |
| 39 | 15 | Система аварійної світлової сигналізації |
| 40 | 20 | Звуковий сигнал (гудок) |
| 41 | 15 | Прикурювач |
| 42 | 15 | Радіоприймач, телефон |
| 43 | 10 | Бензиновий двигун: блок керування, Дизельний двигун: блок керування |
| 44 | 15 | Обігрів сидінь |
За прикурювач відповідає запобіжник номер 41 на 15А.
Блок реле
Розташований під самою панеллю за облицювальною кришкою.
| № | Опис |
|---|---|
| 1 | реле звукового сигналу |
| 2 | комутаційне реле |
| 3 | підсилювач освітлення |
| 4 | реле паливного насоса |
| 5 | блок керування роботою склоочисника |
В автомобілях із багатшим електро-оснащенням поставлено ще одну панель - додаткову (кріпиться зверху), заповнену класичними релейними елементами.
Блок під капотом
Він знаходиться в кришці, що знаходиться на акумуляторній батареї, і складається з плавких вставок (високої потужності) і запобіжників.
| № | A | Позначення |
|---|---|---|
| 1 | 110 / 150 | Генератор |
| 2 | 110 | Блок керування освітленням салону |
| 3 | 40 / 50 | Електродвигун системи охолодження двигуна |
| 4 | 50 | Електронний блок управління |
| 5 | 50 | Свічки розжарювання дизельних двигунів |
| 6 | 30 | Електродвигун системи охолодження двигуна |
| 7 | 30 | Блок управління ABS |
| 8 | 30 | Блок управління ABS |
Електросхеми Шкода Октавія
Більше інформації про електро - обладнання Skoda octavia a4 можете дізнатися, вивчивши електро схеми: " завантажити ."
