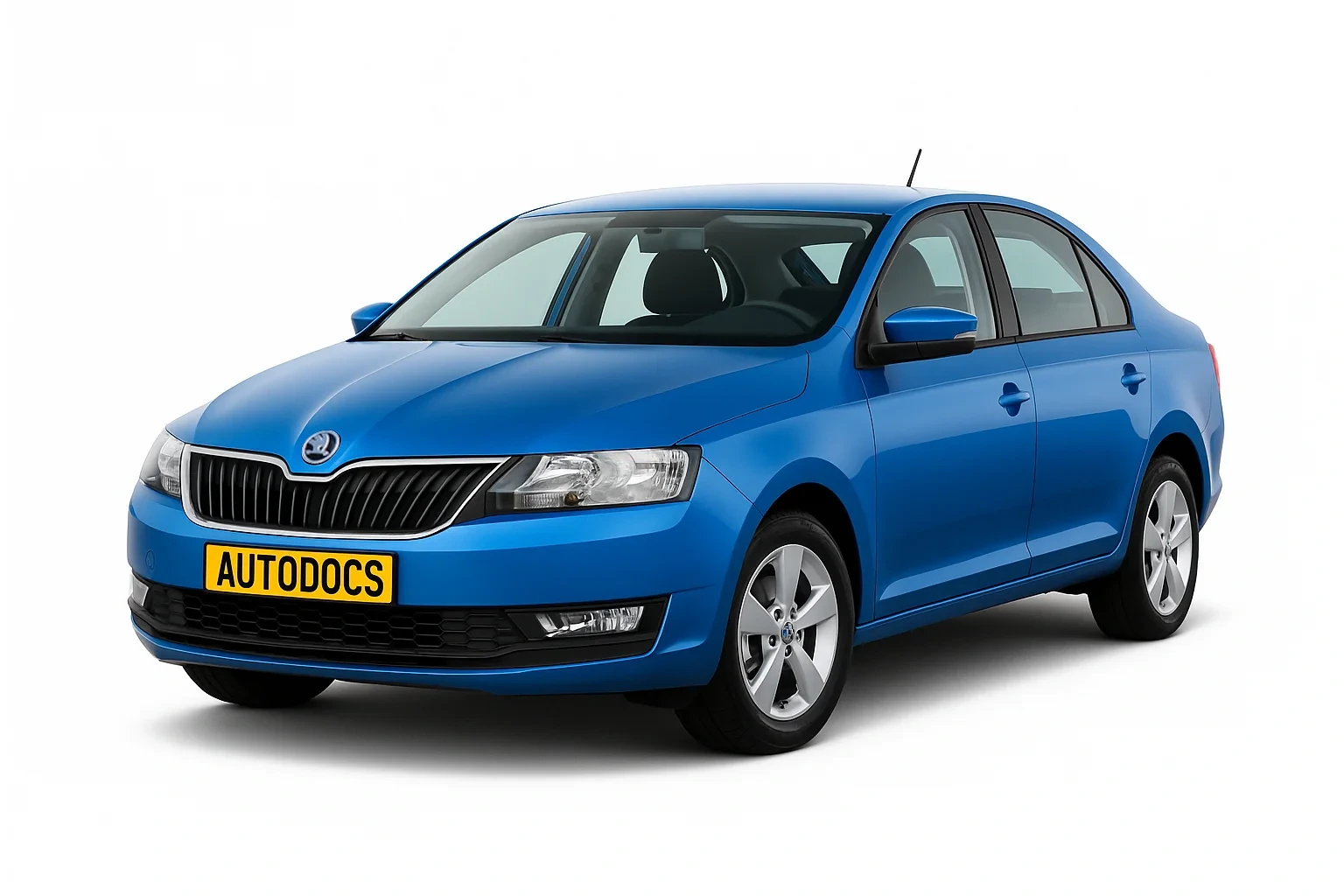

Skoda Rapid - п'ятидверний ліфтбек, відноситься до автомобілів гольф класу. Випускається із 2013 року. На території країн СНД офіційні поставки здійснювалися у 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 роках та по теперішній час. Рапід продається як із бензиновими, так і дизельними двигунами. У нашому матеріалі ми представимо опис запобіжників та реле Шкода Рапід. Покажемо місця де знаходяться блоки із запобіжниками та реле, їх фотографії та схеми із розшифровкою елементів. Виділимо запобіжник, що відповідає за прикурювач і омивач лобового скла.
Призначення запобіжників та їх кількість залежить від року випуску та рівня електрообладнаності Skoda Rapid. У разі ускладнення зверніться до найближчого дилера.
Зміст
Блок у салоні
Блок із запобіжниками знаходиться під панеллю приладів та закритий захисною кришкою.
Варіант 1. Моделі до 2015 року.
Світлина
Схема
Опис
| 1 | 5А Контакт S |
| 2 | 5А Система СТАРТ/СТОП |
| 3 | 7,5А Комбінація приладів, коректор фар, телефон, датчик рівня олії |
| 4 | 5А Блок управління ABS/ESC |
| 5 | 5А Бензиновий двигун: круїз-контроль |
| 6 | 10А Ліхтар заднього ходу (МКП) |
| 7 | 10А Запалювання, блок керування двигуна, АКП |
| 8 | 5А Кінцевий вимикач педалі гальма, вимикач педалі зчеплення, вентилятор радіатора |
| 9 | 5А Управління обігрівачем, блок управління кліматичної установки, асистент паркувальний, склопідйомники, вентилятор радіатора, форсунки омивача |
| 10 | DC/DC – перетворювач |
| 11 | 5А Регулювання дзеркал |
| 12 | БУ розпізнання причепа |
| 13 | 10А Блок керування АКП, селектор АКП |
| 14 | 10А Коректор фар |
| 15 | не використовується |
| 16 | 5А Підсилювач рульового керування, датчик швидкості, блок керування двигуна |
| 17 | 10А Головний пристрій (Старт-стоп), денний режим освітлення |
| 18 | 5А Обігрів дзеркал |
| 19 | 7,5А Замок запалювання |
| 20 | 15А Блок керування двигуна, блок керування паливного насоса, паливний насос |
| 21 | 10А Ліхтар заднього ходу (АКП), протитуманні фари з функцією CORNER |
| 22 | 7,5А Управління обігрівачем, блок управління кліматичної установки, телефон, комбінація приладів, датчик кута повороту рульового колеса, багатофункціональне рульове колесо, блокування вилучення ключа із замку запалювання |
| 23 | 15А Освітлення салону, речового ящика та багажного відсіку, габаритні вогні |
| 24 | 5А Центральний блок керування |
| 25 | не використовується |
| 26 | 15А Склоочисник заднього скла |
| 27 | не використовується |
| 28 | 10А Бензиновий двигун: електромагнітний клапан адсорбера, додатковий електричний обігрівач РТС |
| 29 | 10А Упорскування, насос системи охолодження |
| 30 | 20А Паливний насос, запалювання, круїз-контроль |
| 31 | 10А Лямбда-зонд |
| 32 | 20А ТНВД, клапан тиску |
| 33 | 20А Блок керування двигуна |
| 34 | Блок керування двигуна, вакуумний насос |
| 35 | 5А Підсвічування перемикачів, освітлення номерного знака, вогні стоянки, система очищення фар |
| 36 | 15А Далеке світло |
| 37 | 5А Задній протитуманний ліхтар, DC/DC-перетворювач |
| 38 | 10А протитуманні фари |
| 39 | 30А Вентилятор обігрівача |
| 40 | не використовується |
| 41 | 20А Передні сидіння з підігрівом |
| 42 | 30А Обігрів заднього скла |
| 43 | 15А Звуковий сигнал |
| 44 | 30А Склоочисник вітрового скла |
| 45 | 20А Замок дверей багажного відсіку, центральний замок |
| 46 | 7,5А Сигнал тривоги |
| 47 | 15А Запобіжник прикурювача , розетка в багажному відсіку |
| 48 | 15А АБС |
| 49 | 15А Покажчики поворотів, стоп-сигнали |
| 50 | 10А DC/DC-перетворювач, головний пристрій |
| 51 | 30А Електричні склопідйомники (двері водія + задні ліві двері) |
| 52 | 30А Електричні склопідйомники (двері переднього пасажира + задні праві двері) |
| 53 | 15А Омивач |
| 54 | 5А Система Старт-стоп комбінація приладів, блок підрульових перемикачів, багатофункціональне рульове колесо |
| 55 | 30А БУ АКП |
| 56 | 25А Омивач фар |
| 57 | 15А Ближнє світло лівої фари |
| 58 | 15А Близьке світло праворуч |
У цьому виконанні за прикурювач відповідає запобіжник номер 47, а за омивач 53.
Варіант 2. Моделі із 2016 року.
Фото – приклад
Схема
Позначення
| 1 | 40А Світло ліворуч (далекий) |
| 2 | 30А Центральний замок, омивачі вітрового та заднього скла (тільки з KESSY або з обігрівом вітрового скла) |
| 3 | 40А/30А Реле системи запалювання |
| 4 | 40А Світло праворуч (далекий) |
| 5 | 25А Склопідйомник водія |
| 6 | 30А Центральний БУ – всередину освітлення |
| 7 | 20А Звуковий сигнал |
| 8 | ТСУ – лівий ліхтар (фаркоп) |
| 9 | 10А Підрульовий важіль, БУ двигуна, ESC, ТСУ, електропідсилювач |
| 10 | Склопідйомник задніх лівих дверей |
| 11 | омивач фар |
| 12 | Дисплей ГУ, навігаційної системи |
| 13 | Устаткування для таксі |
| 14 | 7,5А Підрульовий важіль, перемикач освітлення, світловий сигнал, датчик дощу |
| 15 | 7,5А Кондиціонер, діагностичний роз'єм, обігрів вітрового скла |
| 16 | 7,5А Комбінація приладів, аварійний виклик |
| 17 | Сигналізація, звуковий сигнал |
| 18 | Підігрів заднього сидіння |
| 19 | не використовується |
| 20 | не використовується |
| 21 | не використовується |
| 22 | 10А Омивачі вітрового та заднього скла (без KESSY або без обігріву вітрового скла) |
| 23 | 20А Передні сидіння з підігрівом |
| 24 | 30А Вентилятор кондиціонера, обігрівач, кондиціонер |
| 25 | не використовується |
| 26 | 7,5А Клавіша підігріву передніх сидінь |
| 27 | Склоочисник заднього скла |
| 28 | не використовується |
| 29 | 10А Подушки безпеки |
| 30 | 7,5А Електричні склопідйомники, вимикач ліхтаря заднього ходу, кліматична установка, асистент паркувальний, регулювання зовнішніх дзеркал заднього виду, живлення середньої панелі клавіш, живлення бічної панелі клавіш, внутрішнє дзеркало заднього виду, вимикач аварій |
| 31 | 7,5А Паливний насос, вентилятор радіатора, реле омивача |
| 32 | 7,5А Діагностичний роз'єм, коректор фар, підрульовий перемикач, освітлення салону |
| 33 | 7,5А Реле стартера, вимикач педалі зчеплення |
| 34 | 7,5А Обігрів форсунок склоомивача |
| 35 | не використовується |
| 36 | Функція заряджання від порту USB |
| 37 | Радар |
| 38 | не використовується |
| 39 | Додатковий електричний обігрівач |
| 40 | не використовується |
| 41 | 30А Обігрів заднього скла |
| 42 | 25А Склопідйомник пасажира |
| 43 | ТСУ – контакт у розетці |
| 44 | 20А Прикурювач , розетка 12 В у салоні, розетка 12 В у багажному відсіку |
| 45 | Склопідйомник задніх правих дверей |
| 46 | 15А Омивач скла, підрульовий важіль |
| 47 | ТСУ – контакт у розетці |
| 48 | ТСУ – правий ліхтар (фаркоп) |
| 49 | 20А Паливний насос |
| 50 | 20А ГУ (головний пристрій), Система Infotainment |
| 51 | 10А Обігрів дзеркал |
| 52 | KESSY |
| 53 | Блокування керма |
| 54 | 15А ABS, ESC |
| 55 | не використовується |
| 56 | не використовується |
| 57 | не використовується |
| 58 | Підігрів заднього сидіння |
| 59 | не використовується |
У цьому виконанні за прикурювач відповідає запобіжник номер 44, а за омивач номер 46.
Блок реле
Він кріпиться до спеціальної колодки під самою панеллю приладів, за блоком запобіжників. Більше інформації можна отримати у цьому відео.
Схема блоку реле
Тут можуть бути такі реле:
- 1A/646 – Реле паливного насосу
- 1B/646/645/644 – Місцеве реле
- 5/645 – Високовольтне реле нагрівальних елементів (PTC)
- 6/645 – Реле омивача фар
Інші реле розміщуються під капотом (реле свічок розжарення, ПТФ..).
Блок під капотом
Варіант 1. Моделі до 2015 року.
У моторному відсіку даний блок розташований на плюсовій клемі акумуляторної батареї і складається з 2-х відділів (відділ запобіжників і відділ плавких вставок високої потужності.) Залежно від версії двигуна, перший блок може перебувати як зліва так і праворуч від АКБ.
Схема
Призначення
| 1 | 175А Генератор |
| 2 | 80А не використовується |
| 3 | 60А Салон (варіант 1), Живлення блоку запобіжників (варіант 2) |
| 4 | 40А Додатковий електричний обігрівач (варіант 1) Салон (варіант 2) |
| 5 | Салон |
| 6 | Вентилятор радіатора, блок управління системи попереднього розжарювання |
| 7 | Електрогідравлічний підсилювач рульового керування |
| 8 | 30А ABS |
| 9 | Вентилятор радіатора |
| 10 | Автоматична коробка передач |
| 11 | 5А ABS |
| 12 | 40А Центральний блок керування |
| 13 | Додатковий електричний обігрівач |
Варіант 2. Моделі із 2016 року.
Блок знаходиться у лівій частині моторного відсіку під захисною кришкою. Варіанти доступу дивіться малюнку. З боку до нього кріпляться запобіжники високої потужності як плавких вставок. У кутку можливе знаходження реле обігріву вітрового скла.
Світлина
Схема
Розшифровка
- Вентилятор радіатора
- Система попереднього розжарювання
- ABS або ESC
- Електричний додатковий обігрівач - контур 2, обігрівач вітрового скла
- Додатковий електричний обігрівач — контур 3, обігрівач вітрового скла
- Автоматична коробка передач
- Система керування двигуна
- Склоочисник вітрового скла
- Центральний блок керування, модуль контролю АКБ
- АBS або ESC
- Вакуумний насос гальмівної системи
- Форсунки, клапан дозування палива, регулятор тиску палива, компоненти двигуна
- Кінцевий вимикач педалі гальма
- Паливний насос, вентилятор радіатора, насос системи охолодження наддувного повітря, компоненти двигуна
- Система керування двигуна
- Стартер
- Система керування двигуна
- Клапан заслінок впускних каналів, регулятор тиску наддуву, температура моторного масла, клапан адсорбера, клапан регулювання тиску масла, компоненти двигуна
- Лямбда-зонд
- Система попереднього розжарювання, обігрів витяжної вентиляції картера
Електросхема Шкода Рапід
Чи не знайшли відповідь на своє запитання? Пропонуємо ознайомитися з електро схемою автомобіля Skoda rapid у форматі pdf: " скачать ".
