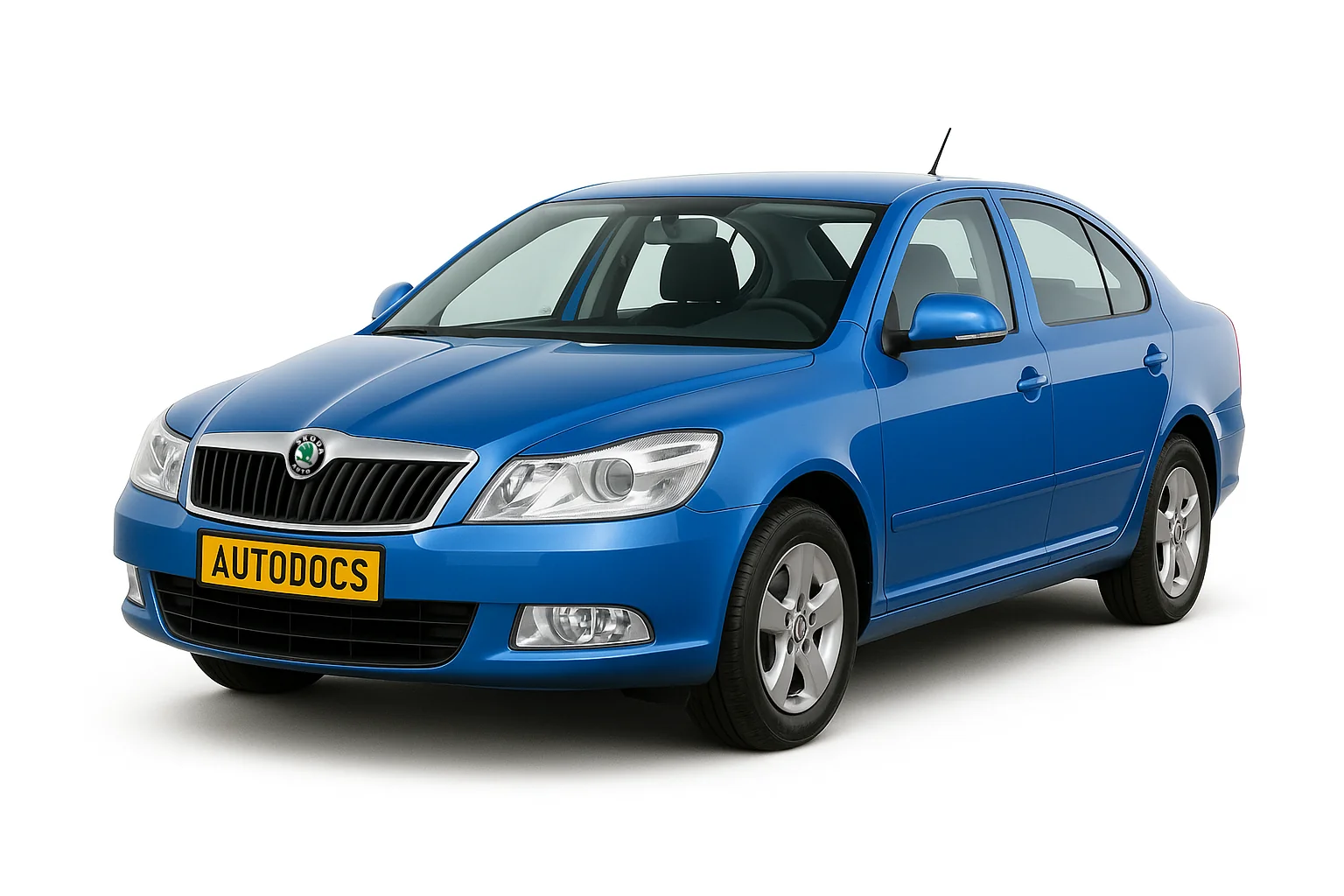

Skoda Octavia 2-го покоління створена на платформі а5. Її випускали у 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012 і 2013 році з кузовами універсал і ліфтбек, як із бензиновими, так і дизельними двигунами. У цьому матеріалі ми надамо опис блоків запобіжників і реле Шкода Октавія а5 (MK2), місця їх розташування, фотографії та схеми. Окремо виділимо запобіжники, що відповідають за прикурювач і омивач. У висновку запропонуємо для скачування повну електричну схему автомобіля.
Кількість елементів у блоці та їхнє призначення може відрізнятися від представленого і залежить від року випуску, рівня комплектації авто та країни призначення поставки.
Блоки у салоні
Блок запобіжників
Він розташований у торці приладової панелі за захисною кришкою. Зі зворотного боку якої має бути актуальний опис запобіжників у вигляді брошури.
| № | A | Опис |
|---|---|---|
| 1 | 10А | Діагностичний роз'єм, блок керування двигуном, паливний насос |
| 2 | 5А | Блок керування ABS, ESP |
| 3 | 5А | Подушки безпеки |
| 4 | 5А | Обігрівач, кондиціонер, ліхтар світла заднього ходу |
| 5 | 5А | Електро коректор світла фар |
| 6 | 5А | Комбінація приладів, блок керування АКП, блок керування електропідсилювачем керма, система допомоги під час паркування |
| 7 | Резерв | |
| 8 | Резерв | |
| 9 | Резерв | |
| 10 | Резерв | |
| 11 | Резерв | |
| 12 | 10А | Блок керування центральним замком |
| 13 | 10А | Блок керування зовнішнім освітленням, стоп-сигнали |
| 14 | 5А | Блок керування АКП, замок селектора вибору передач |
| 15 | 7,5А | Блок керування освітленням салону |
| 16 | 10А | Система клімат-контролю |
| 17 | Додаткове обладнання | |
| 18 | 5А | Датчики системи допомоги під час паркування |
| 19 | 5А | Блок керування тягово-зчіпним пристроєм |
| 20 | 5А | Система допомоги при рушанні на підйомі |
| 21 | Резерв | |
| 22 | 40А | Вентилятор системи клімат-контролю |
| 23 | 30А | Склопідйомник передніх вікон |
| 24 | 15А | запобіжник прикурювача |
| 25 | 25/ 30А | Обігрів заднього скла. Додатковий обігрівач |
| 26 | 20А | Штепсельна розетка в багажнику |
| 27 | 15А | Реле паливного насоса, паливні форсунки |
| 28 | Додаткове обладнання | |
| 29 | 10А | Блок керування двигуном |
| 30 | 20А | Блок керування АКП |
| 31 | 20А | Вакуумний насос гальмівної системи |
| 32 | 30А | Склопідйомники задніх дверей |
| 33 | 25А | Електропривод люка даху |
| 34 | 20А | Блок керування функціями комфорту |
| 35 | 5А | Протиугінна система |
| 36 | 20А | Омивачі фар |
| 37 | 20А | Обігрів передніх сидінь |
| 38 | 30А | Обігрів заднього сидіння |
| 39 | Резерв | |
| 40 | 40А | Вентилятор системи опалення |
| 41 | 15А | Склоочисник вікна задніх дверей |
| 42 | 15А | Склоомивач вітрового вікна |
| 43 | 15А | Тягово-зчіпний пристрій |
| 44 | 20А | Тягово-зчіпний пристрій |
| 45 | 15А | Тягово-зчіпний пристрій |
| 46 | 5А | Обігрів жиклерів склоомивачів |
| 47 | 5А | Реле додаткового обігрівача |
| 48 | Резерв | |
| 49 | 5А | Центральний перемикач світла |
За прикурювач відповідає запобіжник номер 24 на 15А. А за омивач лобового скла номер 42, так само наміналом 15А.
Блок реле
Він розташований під самою панеллю приладів, за облицювальною панеллю.
| № | Позначення |
|---|---|
| B4 | реле напруги живлення (30) |
| B5 | реле обігріву заднього скла |
| B6 | реле звукового сигналу |
| B7 | реле -1- насоса омивача скла |
| B8 | реле -2- насоса омивача скла |
| B9 | комутаційне реле для контакту X |
У цьому виконанні, тут розташований і центральний блок управління.
Блок реле під ЦБУ
| № | Призначення |
|---|---|
| 1 | реле напруги живлення (15) -J329- |
| 2 | реле пристрою для обігріву заднього скла -J9- |
| 3 | реле напруги живлення (50) -J682- / реле стартера 1 -J906- |
| 4 | реле паливного насоса (створення тиску в системі живлення) -J643- (у буквених позначень двигуна BUD, CGGA, BSE, BSF, CMXA, CHGA) / реле паливного насоса -J17- (у дизельних двигунів) |
| 5 | комутаційне реле для контакту Х -J59- |
| № | Призначення |
|---|---|
| D1 | реле незалежного обігрівача -J485- (в автомобілів з незалежним додатковим обігрівачем) / реле для малої теплопродуктивності -J359- (в автомобілів з додатковим резистивним обігрівачем (РТС)) |
| D2.1 | реле звукового сигналу -J4- |
| D2.2 | реле паливного насоса (у буквених позначень двигуна BUD, CGGA, BSE, BSF, CMXA, CHGA) / - реле додаткового паливного насоса -J832- (у буквених позначень двигуна CLCA, CLCB, CFHF, CFHC, CEGA) |
| D3 | реле для великої теплопродуктивності -J360- (в автомобілів із додатковим резистивним обігрівачем (РТС)) |
| D3.1 | реле вентилятора для впускання свіжого повітря -J13- (в автомобілів з незалежним додатковим обігрівачем) |
| D3.2 | реле паливного насоса додаткового обігрівача -J749- (у автомобілів з незалежним додатковим обігрівачем) |
| D4 | реле стартера 2 -J907- |
| D5.1 | реле фарообмивачів -J39- |
| D5.2 | реле для нагрівального елемента -J925- (у буквеного позначення двигуна CAYC) |
Більше інформації про розташування, доступ, а також відеоприклад зняття блоку комфорту можете знайти в цьому відео.
Не працює пічка? У деяких моделях передбачено термо-запобіжник пічки, який розташовується окремо.
Відео приклад його заміни.
Блок під капотом
Він розташований з лівого боку підкопотного простору під захисною кришкою і складається з 2 блоків:
- відділ запобіжників і реле
- відділ запобіжників високої потужності у вигляді плавких вставок
| № | A | Призначення запобіжників |
|---|---|---|
| 1 | Резерв | |
| 2 | 5А | Підрульові перемикачі |
| 3 | 5А | Діагностичний роз'єм |
| 4 | 30А | Гідроелектронний модуль ABS |
| 5 | 15А | Блок керування АКП |
| 6 | 5А | Комбінація приладів |
| 7 | Резерв | |
| 8 | 15А | Аудіосистема |
| 9 | 5А | Телефон |
| 10 | 5А | Джерело живлення для реле керування двигуном |
| 11 | 20А | Блок керування додатковим обігрівачем і вентиляцією |
| 12 | 5А | Блок керування інформаційною шиною |
| 13 | 15А | Блок керування двигуном |
| 14 | 20А | Запалювання |
| 15 | 5/ 15А | Датчик концентрації кисню, реле паливного насоса, реле свічок розжарювання |
| 16 | 30А | Блок управління ABS |
| 17 | 15А | Звуковий сигнал |
| 18 | 30А | Підсилювач звуку |
| 19 | 30А | Склоочисники вітрового вікна |
| 20 | Резерв | |
| 21 | 15А | Датчик концентрації кисню |
| 22 | 5А | Вимикач педалі зчеплення гальма педалі зчеплення |
| 23 | 5/ 10/ 15А | Насос додаткового повітря, ПНВТ, датчик масової витрати повітря |
| 24 | 10А | Клапан рециркуляції відпрацьованих газів |
| 25 | 30А | Права фара |
| 26 | 30А | Ліва фара |
| 27 | 40А | Насос додаткового повітря, попередній підігрів |
| 28 | 40А | Стартер |
| 29 | 50А | Потужність затискача 30 |
| 30 | 50А | Затиск X - обладнання, приєднане до цієї клеми, автоматично вмикається в момент пуску двигуна. |
| Реле | ||
| R1 | Реле електродвигуна вентилятора радіатора | |
| R2 | Реле керування АКП | |
| R3 | реле напруги живлення (15) | |
Електросхеми Skoda Octavia 2
Залишилися запитання? Вивчіть електричні схеми шкоди октавія а5: "завантажити".
