Skoda Superb 3 (MK3) — generația a fost lansată în vânzare în anul 2015. Acest automobil a fost produs și în anii 2016, 2017, 2018, 2019, 2020, 2021 și până în prezent. În acest articol vom prezenta descrierea siguranțelor pentru Škoda Superb generația a 3-a, cu schemele blocurilor. Vom menționa siguranța care protejează bricheta. În final, vă propunem să consultați manualul de utilizare.
Dacă descrierea actuală nu se potrivește și dețineți generația a 2-a Škoda Superb, atunci studiați materialul corespunzător.
Bloc din habitaclu
Acesta se află în spatele torpedoului, în panoul de bord. Pentru accesul la bloc, trebuie să scoateți torpedoul afară, apăsând pe elementele de fixare „A”.
Publicitate
Blocul va arăta aproximativ astfel.
Publicitate
| Nr. | A | Descriere |
|---|---|---|
| 1 | 30 | Unitatea de comandă a încălzitorului de recuperare -J891- |
| 2 | 10 | Unitatea de comandă a coloanei de direcție -J527- |
| 3 | — | — |
| 4 | 7,5 / 10 | Semnal sonor -H12- |
| 5 | 5 / 7,5 | Interfața de diagnostic a rețelei de date -J533- |
| 6 | 5 / 7,5 | Maneta selectorului -E313- |
| 7 | 10 | Comenzile instalației de încălzire și climatizare -EX21- Unitatea de comandă și afișaj a sistemului de climatizare spate -E265- Receptorul de comandă la distanță pentru încălzitorul autonom -R149- Releul încălzirii lunetei -J9- Ceas analogic -Y- Unitatea de comandă a sistemului de monitorizare a presiunii în pneuri -J502- |
| 8 | 7,5 / 10 | Comutatorul rotativ pentru lumini -EX1- Butonul frânei de parcare electromecanice -E538- Senzorul de ploaie și lumină -G397- Conectorul de diagnostic -U31- Senzorul de alarmă antivraje -G578- LED-ul de iluminare ambientală stânga -L181- LED-ul de iluminare ambientală dreapta -L182- Iluminarea interioară față -WX1- Senzorul de alarmă antivraje -G578- Unitatea de comandă a iluminării virajelor și corectorului unghiului farurilor -J745- Lampa de iluminare de contur a ușii față stânga -L251- Lampa de iluminare de contur a ușii spate stânga -L253- Lampa de iluminare de contur a ușii față dreapta -L252- Lampa de iluminare de contur a ușii spate dreapta -L254- |
| 9 | 5 / 7,5 | Unitatea de comandă a coloanei de direcție -J527- |
| 10 | 7,5 / 10 | Unitatea de comandă a afișajului informațional față și a unității de comandă -J685- Unitatea de comandă a afișajului head-up -J898- |
| 11 | 40 | Unitatea de comandă a rețelei de bord -J519- |
| 12 | 20 | Unitatea de comandă 1 a sistemului informațional electronic -J794- Unitatea de comandă a sistemului de navigație -J856- 1) |
| 13 | 25 | Centura de siguranță față stânga -NX10- |
| 14 | 40 | Unitatea de comandă a ventilatorului de aer proaspăt -J126- |
| 15 | 10 | Unitatea de comandă a blocării electronice a coloanei de direcție -J764- |
| 16 | 7,5 | Amplificatorul semnalului bidirecțional pentru telefonul mobil / serviciile de date -J984- Conectorul de încărcare USB 1 -U37- Compartimentul de depozitare cu interfață pentru telefonul mobil -R265- Hub USB -R293- |
| 17 | 7,5 | Inserția în panoul de bord -KX2- Unitatea de comandă a modulului de apel de urgență și blocul de comunicații -J949- |
| 18 | 7,5 | Unitatea de comandă a camerei de vedere de sus -J928- Mânerul capacului portbagajului -EX37- Camera de marșarier de sus -R246- |
| 19 | 7,5 | Interfața pentru sistemul de intrare și pornire -J965- |
| 20 | 7,5 / 10 / 15 | Releul sistemului de dozare a ureei -J963- Releul pompei de vid -J318- |
| 21 | 15 | Unitatea de comandă a tracțiunii integrale -J492- |
| 22 | 15 | Unitatea de comandă pentru recunoașterea remorcii -J345- |
| 23 | 20 / 30 | Unitatea de comandă a trapei culisante -J245- |
| 24 | 40 | Unitatea de comandă a rețelei de bord -J519- |
| 25 | 30 | Unitatea de comandă a ușii șoferului -J386- Unitatea de comandă a ușii spate șoferului -J926- |
| 26 | 30 | Unitatea de comandă a rețelei de bord -J519- |
| 27 | 30 | Unitatea de comandă a rețelei de bord -J519- |
| 28 | 25 | Unitatea de comandă pentru recunoașterea remorcii -J345- |
| 29 | 5 | Releul sistemului de pornire la distanță -J471- |
| 30 | 10 | Releul sistemului de pornire la distanță -J471- |
| 31 | 30 | Unitatea de comandă a capacului portbagajului -J605- |
| 32 | 10 | Camera frontală a sistemelor de asistență pentru șofer -R242- Unitatea de comandă a sistemului de croazieră adaptiv -J428- Unitatea de comandă a asistentului de parcare -J446- Unitatea de comandă a asistentului la schimbarea benzii -J769- Unitatea de comandă 2 a asistentului la schimbarea benzii -J770- |
| 33 | 5 / 7,5 | Unitatea de comandă a airbagurilor -J234- |
| 34 | 7,5 | Oglinda retrovizoare interioară -EX5- Releul prizelor -J807- Întrerupătorul luminilor de marșarier -F4- Senzorul de presiune în circuitul agentului frigorific -G805- Senzorul de calitate a aerului -G238- Blocul central de comutatoare din panoul frontal -EX22- Blocul de comutatoare 1 din consola centrală -EX23- Unitatea de comandă pentru sunetul caroseriei -J869- Butonul frânei de parcare electromecanice -E538- |
| 35 | 7,5 / 10 | Conectorul de diagnostic -U31- |
| 36 | 5 / 7,5 | Farul față dreapta -MX2- |
| 37 | 5 / 7,5 | Farul față stânga -MX1- |
| 38 | 25 | Unitatea de comandă pentru recunoașterea remorcii -J345- |
| 39 | 30 | Unitatea de comandă a ușii pasagerului față -J387- Unitatea de comandă a ușii pasagerului spate -J927- |
| 40 | 20 | Priza 12 V -U5- Priza 12 V 2 -U18- Priza 12 V 3 -U19- |
| 41 | 25 | Centura de siguranță față dreapta -NX11- |
| 42 | 40 | Unitatea de comandă a rețelei de bord -J519- |
| 43 | 40 | Unitatea de comandă a sistemului audio digital -J525- |
| 44 | 15 | Unitatea de comandă pentru recunoașterea remorcii -J345- |
| 45 | 15 | Unitatea de comandă a reglajului scaunului șoferului -J810- Ventilatorul 1 al pernei scaunului față stânga -V514- Ventilatorul 1 al spătarului scaunului față stânga -V512- |
| 46 | 30 | Convertorul de curent continuu în alternativ cu priză, 12 V — 230 V -U13- |
| 47 | — | — |
| 48 | — | — |
| 49 | 5 / 7,5 | Senzorul de poziție a ambreiajului -G476- Releul 1 al demarorului -J906- Releul 2 al demarorului -J907- |
| 50 | 40 | Unitatea de comandă a capacului portbagajului -J605- |
| 51 | 25 | Unitatea de comandă și afișaj a sistemului de climatizare spate -E265- |
| 52 | 15 | Unitatea de comandă pentru amortizarea comandată electronic -J250- |
| 53 | 30 | Releul încălzirii lunetei -J9- |
| Relee | ||
| R1 | Releul sistemului de dozare a agentului de reducere -J963- | |
| R2 | — | |
| R3 | — | |
| R4 | Releul de alimentare electrică a terminalului 15 -J329- | |
| R5 | Releul încălzirii lunetei -J9- | |
| R6 | Releul prizelor -J807- | |
| Amplasate în interiorul suportului blocului de siguranțe | ||
| А | 15 | Unitatea de comandă a reglajului poziției scaunului față dreapta -EX34- Ventilatorul 1 al pernei scaunului față dreapta -V518- Ventilatorul 1 al spătarului scaunului față dreapta -V516- |
| B | 5 | Releul sistemului de pornire la distanță -J471- |
| C | 7,5 | Conector USB pentru încărcare 1 -U37- |
| R1 | Releul sistemului de pornire la distanță -J471- | |
Siguranța nr. 40, 20A, protejează bricheta.
Publicitate
Blocul sub capotă

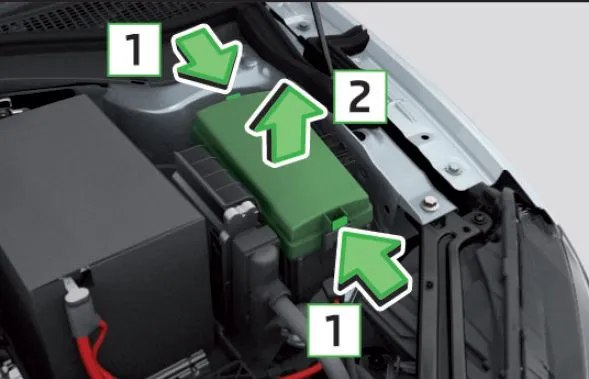

În compartimentul motor se află pe partea stângă și este acoperit cu un capac. Deschiderea acestuia este destul de simplă. Apăsați simultan elementele de fixare conform săgeții 1 și ridicați conform săgeții 2.
Blocul este format din 2 părți. 1 — secțiunea siguranțelor și releelor, 2 — secțiunea inserțiilor fuzibile de mare putere.
Publicitate
| Nr. | A | Denumire |
|---|---|---|
| 1 | 25 | Unitatea de comandă ABS -J104- |
| 2 | 40 / 60 | Unitatea de comandă ABS -J104- Pompa hidraulică ABS -V64- |
| 3 | 15 / 30 | Motor / unitatea de comandă a motorului -J623- |
| 4 | 5 / 7,5 / 10 | Ventilatorul radiatorului -VX57- Releul de putere termică mare -J360- Releul de putere termică mică -J359- Electrovalva de reglare a presiunii uleiului -N428- Electrovalva de recirculare a aerului turbocompresorului -N249- Electrovalva clapetei galeriei de admisie -N316- Electrovalva de comandă a injectoarelor de răcire a pistonului -N522- Senzorul de nivel și temperatură ulei -G266- Electrovalva de comutare a turbinei -N529- Releul de alimentare a componentelor motorului -J757- |
| 5 | 10 | Electrovalva de reglare a presiunii combustibilului -N276- Electrovalva de dozare a combustibilului -N290- Releul de alimentare a componentelor motorului -J757- Electrovalva de comutare a turbinei -N529- |
| 6 | 5 / 7,5 | Întrerupătorul luminii de stop -F- |
| 7 | 7,5 / 10 / 15 | Pompa de răcire a aerului de supraalimentare -V188- Electrovalva lichidului de răcire a cutiei de viteze -N488- Electrovalva de închidere a lichidului de răcire -N82- Pompa suplimentară a sistemului de încălzire -V488- Electrovalva lichidului de răcire a chiulasei -N489- Electrovalva de reglare a presiunii uleiului -N428- Unitatea de comandă a rezervorului de combustibil pentru detectarea scurgerilor -J909- |
| 8 | 15 | Sonda lambda 1 înaintea catalizatorului -GX10- Sonda lambda 1 după catalizator -GX7- Unitatea de comandă a senzorului NOx -GX30- Unitatea de comandă a senzorului 2 NOx -J881- |
| 9 | 5 / 10 | Unitatea de comandă a clapetei de evacuare -J883- Unitatea de comandă a clapetei de evacuare 2 -J945- Unitatea de comandă a sistemului automat de preîncălzire -J179- Elementul de încălzire a ventilării carterului -N79- Debitmetrul de aer -G70- Pompa suplimentară a sistemului de încălzire -V488- Electrovalva 1 a filtrului cu cărbune activ -N80- Electrovalva 1 de reglare a fazelor de distribuție -N318- Electrovalva 1 de reglare a fazelor de distribuție -N205- |
| 10 | 15 / 20 | Unitatea de comandă a pompei de combustibil -J538- |
| 11 | 40 / 50 | Elementul încălzitorului suplimentar de aer -Z35- |
| 12 | 40 | Elementul încălzitorului suplimentar de aer -Z35- |
| 13 | 30 | Pompa hidraulică auxiliară 1 a uleiului de transmisie -V475- |
| 14 | 40 | Releul încălzirii parbrizului -J47- |
| 15 | 15 | Releul semnalului sonor -J413- |
| 16 | 20 | Releul de alimentare a componentelor motorului -J757- |
| 17 | 7,5 | Motor / unitatea de comandă a motorului -J623- Unitatea de comandă ABS -J104- Releul încălzirii parbrizului -J47- |
| 18 | 5 / 7,5 | Unitatea de comandă a bateriei acumulatorului -J367- Interfața de diagnostic a rețelei de date -J533- |
| 19 | 30 | Unitatea de comandă a motorului electric al ștergătoarelor -J400- |
| 20 | 10 | Semnal sonor -H12- |
| 21 | 30 | Releul 2 al încălzirii parbrizului -J611- |
| 22 | 5 / 7,5 | Motor / unitatea de comandă a motorului -J623- |
| 23 | 30 | Demaror -B- |
| 24 | 40 | Elementul încălzitorului suplimentar de aer -Z35- |
| 31 | — | — |
| 32 | — | — |
| 33 | 30 | Releul 2 al încălzirii parbrizului -J611- |
| 34 | 30 | Releul 2 al încălzirii parbrizului -J611- |
| 35 | 30 | Unitatea de comandă a motorului electric al ștergătoarelor -J400- |
| 36 | — | — |
| 37 | 30 | Unitatea de comandă a încălzitorului suplimentar -J364- |
| 38 | — | — |
| Relee | ||
| R1 | Releul demarorului 1 -J906- | |
| R2 | Releul demarorului 2 -J907- | |
| R3 | Releul semnalului sonor -J413- | |
| R4 | Releul de putere termică mare -J360- | |
| R5 | Releul principal -J271- (benzină) / Releul de alimentare electrică a terminalului 30 -J317- (motorină) | |
| R6 | Unitatea de comandă a automatizării preîncălzirii -J179- (benzină) | |
| R7 | Releul de putere termică mică -J359- (motorină) | |
| R8 | Releul de alimentare electrică a componentelor motorului -J757- (motor pe benzină 2,0 l) | |
| R9 | Releul încălzirii parbrizului -J47- | |
| R10 Releul 2 al încălzirii parbrizului -J611- | ||
Manual de utilizare
Mai multe informații despre întreținerea și repararea Škoda Superb 3 puteți afla în acest manual: „descărcați”.
