Skoda Superb 1 го покоління випускали у 2001, 2002, 2003, 2004, 2005, 2006, 2007 і 2008 році з кузовами ліфтбек і універсал на спільній платформі з фольксвагеном пасат b5. За цей час автомобіль пройшов рестайлінг. У даній статті ми представимо опис блоків запобіжників і реле шкоди суперб 1 го покоління. Покажемо схеми і фотографії блоків, в яких вони розташовуються. Відзначимо запобіжник, що відповідає за прикурювач. У висновку запропонуємо для скачування електричні схеми.
Якщо не підходять схеми моделі, то вивчіть опис для другого покоління Шкоди Суперб.
Блоки в салоні
Блок запобіжників
| № | A | Опис |
|---|---|---|
| F1 | 5 | Обігрівачі форсунок омивача лобового скла |
| F2 | 10 | Покажчики повороту |
| F3 | 5 | Таксометр (03/03^) - якщо є |
| F4 | 5 | Лампи підсвічування номерного знака |
| F5 | 10 | Система кондиціонування, підсвічування, діагностичний роз'єм (DLC), підігрівач сидінь, комбінація приладів, вимикачі на кермовому колесі, телефон |
| F6 | 5 | Обігрівачі дзеркал заднього виду на дверях, центральний замок |
| F7 | 10 | АБС вимикач стоп-сигналів (датчик положення педалі гальма), кінцевий вимикач (датчик положення) педалі зчеплення |
| F8 | 5 | Коректор фар |
| F9 | 5 | Система паркування |
| F10 | 5 | Вимикачі на кермовому колесі, телефон |
| F11 | 5 | Електропривод сидіння (з пам'яттю) |
| F12 | 10 | Діагностичний роз'єм (DLC) |
| F13 | 10 | Стоп-сигнали |
| F14 | 10 | Додаткове обладнання, центральний замок, лампи освітлення салону |
| F15 | 10 | Система кондиціонування, автоматична коробка передач (АКПП), комбінація приладів |
| F16 | 5 | Система курсової стійкості (ESP) |
| F17 | 10 | Система сигналізації таксі, аудіо блок для таксі (03/03^) - якщо є |
| F18 | 10 | Права фара-дальнє світло |
| F19 | 10 | Ліва фара - дальнє світло |
| F20 | 15 | Права фара-ближнє світло, коректор фар |
| F21 | 15 | Ліва фара - ближнє світло, коректор фар |
| F22 | 5 | Лампи переднього правого габариту/ заднього правого габариту |
| F23 | 5 | Лампи переднього лівого габариту/ заднього лівого габариту |
| F24 | 25 | Очищувач/ омивач лобового скла |
| F25 | 30 | Електродвигун вентилятора кондиціонера/ опалювача, кондиціонер |
| F26 | 30 | Обігрівач заднього скла |
| F27 | — | |
| F28 | 20 | Паливний насос |
| F29 | 20 | Управління двигуном |
| F30 | 20 | Люк |
| F31 | 15 | Автоматична коробка передач, таксометр, аудіо блок для таксі, ліхтарі заднього ходу |
| F32 | 20 | Управління двигуном |
| F33 | 15 | Запобіжник прикурювача |
| F34 | 15 | Управління двигуном |
| F35 | 30 | Роз'єм електрообладнання причепа - вивід 30 |
| F36 | 15 | Протитуманні фари, протитуманні ліхтарі |
| F37 | 20 | Аудіосистема, навігаційна система |
| F38 | 15 | Додаткове обладнання, блоки керування функціями дверей |
| F39 | 15 | Аварійна сигналізація |
| F40 | 25 | Звуковий сигнал |
| F41 | 10 | Аудіо блок для таксі (03/03^) - якщо є |
| F42 | 25 | Антиблокувальна система гальм (з ESP) |
| F43 | 15 | Управління двигуном |
| F44 | 30 | Підігрівач сидінь |
За прикурювач відповідає запобіжник номер 33 на 15А.

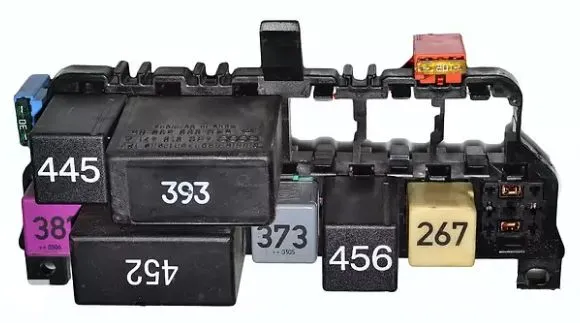

Блоки реле
Кілька блоків з реле і запобіжниками розташовані під самою панеллю, за головним боком із запобіжниками. Який вони мають вигляд і як до них дістатися, можете подивитися в цьому відео.
Блок 1
| № | A | Опис |
|---|---|---|
| F1 | — | |
| F2 | 20 / 30 | Підсилювач аудіосистеми (^04/02), роз'єм живлення додаткового обладнання- речовий ящик (03/03^) |
| F3 | 15 | Вакуумний насос підсилювача гальм (якщо встановлено) |
| F4 | 20 | Роз'єм підключення додаткового обладнання (прикурювач, задній) |
| F5 | 30 | Підсвічування |
| F6 | 20 | Роз'єм живлення додаткового обладнання - багажне відділення |
| F7 | 20 | Протиугінна система 1 (таксі) - 03/03^ |
| F8 | 25 | Протиугінна система 2 (таксі) -03/03^ |
| Реле | ||
| 1 | Реле звукового сигналу (подвійна тональність) | |
| 2 | Реле допоміжних ланцюгів запалювання | |
| 3 | — | |
| 4 | Реле паливного насоса (бензин), реле свічок розжарювання | |
| 5 | Реле переривчастого режиму роботи очищувача/ омивача лобового скла | |
| 6 | Реле переривчастого режиму роботи очищувача/ омивача лобового скла | |
| 7 | Реле протитуманних фар | |
| 8 | Багатофункціональний блок керування електрообладнанням рульового колеса | |
| 9 | Багатофункціональний блок керування електрообладнанням рульового колеса | |
| 10 | Реле підкачувального паливного насоса /р еле перекачувального паливного насоса (дизель), реле вакуумного насоса підсилювача гальм, якщо є | |
| 11 | Реле підсвічування | |
| 12 | Реле електромагнітної муфти компресора кондиціонера -АТС (05/02^), блок керування компресором кондиціонера - MTC (05/02^) | |
| 13 | Реле вимикача заборони запуску (з АКПП), блок 2 керування системи сигналізації таксі (03/03^) | |
| 14 | Реле електродвигуна вентилятора системи охолодження (^02/03), реле обігрівача заднього скла (03/03^) | |
| 15 | Блок системи перевірки справності ламп | |
| 16 | Блок системи перевірки справності ламп | |
| 17 | Реле обігрівача заднього скла (^02/03), реле, що відключає реле електродвигуна вентилятора обігрівача (люк) - 08/03^, блок 1 керування системи сигналізації таксі (03/03^) | |
| 18 | Блок 1 керування системи сигналізації таксі (03/03^) | |
| 19 | Реле електромагнітної муфти компресора кондиціонера - АТС (^04/02), блок керування компресором кондиціонера - MTC (^04/02), реле електродвигуна вентилятора системи охолодження (03/03^) | |
Блок 2
| № | A | Позначення |
|---|---|---|
| F1 | 10 | Звуковий сигнал протиугінної системи |
| F2 | 30 | Запобіжник ланцюга електроприводу сидіння, з боку пасажира |
| F3 | 30 | Запобіжник ланцюга електроприводу сидіння, з боку водія |
| F4 | 15 | Покажчики повороту (дистанційне керування центральним замком) |
| F5 | 30 | Підсилювач аудіосистеми (05/02^) |
| F6 | 15 | Протиугінна система (^11/02) |
| F7 | 30 | Тепловий запобіжник електроприводу склопідйомників |
| F8 | 5 | Електродвигун вентилятора системи охолодження |
| F9 | 40 | Електродвигун вентилятора системи охолодження |
| F10 | 50 | Антиблокувальна система гальм (ABS) |
| Реле | ||
| 1 | Реле електродвигуна вентилятора системи охолодження, що відключає (після зупинки двигуна) | |
| 2 | Реле електродвигуна вентилятора системи охолодження - 2-а швидкість | |
| 3 | Реле електродвигуна вентилятора системи охолодження - 1-ша швидкість | |
| 4 | ||
| 5 | ||
| 6 | ||
| 7 | ||
| 8 | ||
Блок під капотом
| № | A | Позначення |
|---|---|---|
| F1 | 15 | Управління двигуном |
| F2 | — | |
| F3 | 40 / 60 | Насос подачі повітря на випуск (бензин), запобіжник 2 свічок розжарювання (якщо є) |
| F4 | — | |
| F5 | 60 / 80 | Свічки розжарювання |
| F6 | 10 | Електродвигун насоса охолодження (паливна система) - якщо є |
| Реле | ||
| 1 | — | |
| 2 | Реле насоса системи подачі повітря на випуск | |
| 3 | Реле електродвигуна насоса охолодження (паливна система) - якщо є | |
| 4 | Реле системи керування двигуном | |
Електросхема
Більше інформації про електричні схеми Skoda Superb 1 можете дізнатися, вивчивши цю інструкцію: “скачати”
