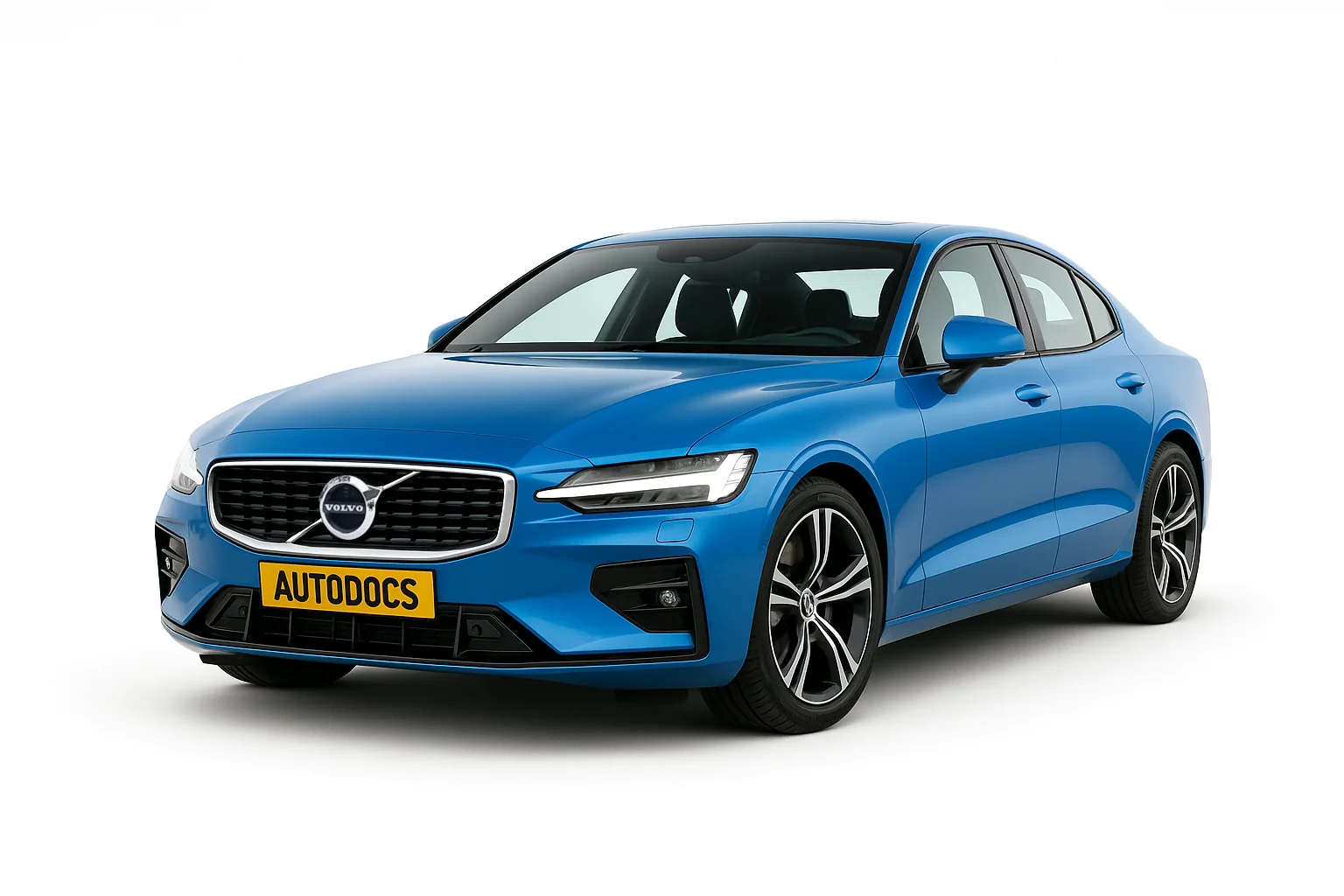

Volvo S60 3 покоління випускався у 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 році. За цей час модель пройшла рестайлінг. У цій публікації ви знайдете опис запобіжників та реле Вольво S60 зі схемами блоків, місцями їх розташування та фотографіями. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску рівня електричного обладнання та регіону постачання Вашого автомобіля.
Блок у салоні
У салоні блок із запобіжниками знаходиться під панеллю приладів з боку пасажира.
Для доступу треба прибрати обшивку салону та захисну кришку блоку.
| № | А | Опис |
|---|---|---|
| 1 | Не використовується | |
| 2 | 30 | Електрична розетка в тунельній консолі між задніми сидіннями |
| 3 | Не використовується | |
| 4 | 5 | Датчик руху |
| 5 | 5 | Медіа плеєр |
| 6 | 5 | Приладова дошка |
| 7 | 5 | Кнопки центральної консолі |
| 8 | 5 | Датчик сонця |
| 9 | Не використовується | |
| 10 | Не використовується | |
| 11 | 5 | Модуль рульового колеса |
| 12 | 5 | Модуль для ручки запуску та керування стоянковим гальмом |
| 13 | 15 | Модуль обігріву рульового колеса |
| 14 | Не використовується | |
| 15 | Не використовується | |
| 16 | Не використовується | |
| 17 | Не використовується | |
| 18 | 10 | Модуль керування кліматичною системою |
| 19 | Не використовується | |
| 20 | 10 | Роз'єм для передачі даних OBD-II |
| 21 | 5 | Центральний дисплей |
| 22 | 40 | Модуль вентилятора кліматичної системи (передній) |
| 23 | 5 | USB ХАБ |
| 24 | 7,5 | Приладове висвітлення; Внутрішнє освітлення; Функція автоматичного затемнення дзеркала заднього виду; Датчики дощу та світла; Клавіатура задньої тунельної консолі, заднє сидіння; Електропривод передніх сидінь; Пульти керування задніми дверима; Модуль вентилятора кліматичної системи лівий/правий |
| 25 | 5 | Модуль керування функціями підтримки водія |
| 26 | 20 | Панорамний дах із сонцезахисною завісою |
| 27 | 5 | Head-дисплей |
| 28 | 5 | Освітлення салону |
| 29 | Не використовується | |
| 30 | 5 | Дисплей стелі (нагадування про ремень безпеки / індикатор бічної подушки безпеки переднього пасажира) |
| 31 | Не використовується | |
| 32 | Не використовується | |
| 33 | 20 | Дверний модуль у правих задніх дверях |
| 34 | 10 | Запобіжники у багажнику / вантажному відсіку |
| 35 | 5 | Модуль керування для підключеного до Інтернету автомобіля; Модуль керування для Volvo On Call |
| 36 | Модуль дверей у лівих задніх дверях | |
| 37 | 40 | Інформаційно-розважальний модуль керування (підсилювач) |
| 38 | Не використовується | |
| 39 | 5 | Багатодіапазонний антенний модуль |
| 40 | 5 | Функція масажу передніх сидінь |
| 41 | Не використовується | |
| 42 | Не використовується | |
| 43 | 15 | Модуль керування паливним насосом |
| 44 | Не використовується | |
| 45 | Не використовується | |
| 46 | 15 | Підігрів сидінь водія |
| 47 | 15 | Обігрів переднього пасажира |
| 48 | 7,5 | Насос охолоджувальної рідини |
| 49 | Не використовується | |
| 50 | 20 | Модуль дверей у лівих передніх дверях |
| 51 | 20 | Активний модуль керування шасі |
| 52 | Не використовується | |
| 53 | 10 | Модуль керування Sensus |
| 54 | Не використовується | |
| 55 | Не використовується | |
| 56 | 20 | Дверний модуль у правих передніх дверях |
| 57 | Не використовується | |
| 58 | 5 | ТБ (тільки на певних ринках) |
| 59 | 15 | Первинний запобіжник для запобіжників 52, 53, 57 та 58 |
Блок під капотом
У моторному відсіку блок із запобіжниками та реле встановлений поруч із фарою з лівого боку.
Сам блок виглядатиме приблизно отак.
Звіряйте призначення зі своїми схемами на звороті кришці блоків.
| № | А | Позначення |
|---|---|---|
| 1 | Не використовується | |
| 2 | Не використовується | |
| 3 | Не використовується | |
| 4 | 15 | Котушки запалювання (бензин); свічки запалювання (бензин) |
| 5 | 15 | Соленоїд масляного насоса; Магнітна муфта кондиціонера; кисневий датчик, що підігрівається, центр (бензин); датчик кисню з підігрівом, задній (дизель) |
| 6 | 7,5 | регулятори вакууму; клапан; клапан для імпульсів потужності (дизель) |
| 7 | 20 | Модуль керування двигуном; привід; дросельна заслінка; Клапан рециркуляції газів, що відпрацювали (дизель); датчик положення турбонагнітача (дизель); клапан турбокомпресора (бензин) |
| 8 | 5 | Модуль керування двигуном |
| 9 | Не використовується | |
| 10 | 10 | Соленоїди (бензин); клапан; Термостат системи охолодження двигуна (бензин); Насос охолодження EGR (дизель); Модуль контролю напруження (дизель) |
| 11 | 5 | Модуль керування заслінкою спойлера; Модуль керування заслінкою радіатора; Реле для імпульсного живлення (дизель) |
| 12 | Не використовується | |
| 13 | 20 | Модуль керування двигуном |
| 14 | 40 | Пусковий двигун |
| 15 | Пусковий двигун | |
| 16 | 30 | Підігрів паливного фільтра (дизель) |
| 17 | Не використовується | |
| 18 | Не використовується | |
| 19 | Не використовується | |
| 20 | Не використовується | |
| 21 | Не використовується | |
| 22 | Не використовується | |
| 23 | Не використовується | |
| 24 | 15 | 12 В розетку в тунельній консолі спереду |
| 25 | 15 | Розетка 12 В у тунельній консолі між задніми сидіннями |
| 26 | 15 | Розетка 12 В у багажнику / вантажному відсіку |
| 27 | Не використовується | |
| 28 | 15 | Ліва фара, деякі моделі зі світлодіодом |
| 29 | 15 | Фара права, деякі моделі зі світлодіодом |
| 30 | Не використовується | |
| 31 | Не використовується | |
| 32 | Не використовується | |
| 33 | 25 | Омивачі фар |
| 34 | 25 | Омивач вітрового скла |
| 35 | 15 | Модуль керування коробкою передач |
| 36 | 20 | ріжок |
| 37 | 5 | Сигнальна сирена |
| 38 | 40 | Модуль управління гальмівною системою (клапани, гальмо стоянки) |
| 39 | 30 | Склоочисник |
| 40 | Не використовується | |
| 41 | Не використовується | |
| 42 | 20 | Стоянковий обігрівач |
| 43 | Не використовується | |
| 44 | Не використовується | |
| 45 | Не використовується | |
| 46 | 5 | Живиться при включеному запалюванні: модуль керування двигуном, компоненти трансмісії, електропідсилювач керма, центральний електричний модуль, модуль керування гальмівною системою |
| 47 | Не використовується | |
| 48 | 7,5 | Права фара |
| 48 | 15 | Фара права, деякі моделі зі світлодіодом |
| 49 | Не використовується | |
| 50 | Не використовується | |
| 51 | 5 | Модуль керування підключенням акумулятора |
| 52 | 5 | Подушки безпеки |
| 53 | 7,5 | Ліва фара |
| 53 | 15 | Ліва фара, деякі моделі зі світлодіодом |
| 54 | 5 | Датчик педалі акселератора |
За роботу переднього прикурювача відповідає запобіжник номер 24 на 15А.
Блок у багажнику
У багажному відсіку з правого боку встановлюється ще один блок із запобіжниками та реле.
Cхема перевернута порівняно із зображенням.
| № | А | Призначення |
|---|---|---|
| 1 | Не використовується | |
| 2 | Не використовується | |
| 3 | 40 | Пневматична підвіска компресора |
| 4 | 15 | Блокування двигуна спинки заднього сидіння, права сторона |
| 5 | Не використовується | |
| 6 | 15 | Блокування двигуна спинки заднього сидіння з лівого боку |
| 7 | 20 | Сидіння переднього пасажира з електроприводом, Модуль дверей праворуч, задній |
| 8 | Не використовується | |
| 9 | 25 | Потужність багажного відділення |
| 10 | 20 | Сидіння переднього пасажира з електроприводом, Модуль дверей передній, правий |
| 11 | 40 | Модуль керування фаркопом |
| 12 | 40 | Модуль натягувача ременя безпеки (правий бік) |
| 13 | 5 | Внутрішні обмотки реле |
| 14 | Не використовується | |
| 15 | 5 | Модуль виявлення руху ніг для відкриття розчіплювача силової магістралі |
| 16 | USB-концентратор/додатковий порт | |
| 17 | Не використовується | |
| 18 | 25 | Модуль керування фаркопом |
| 18 | 40 | Допоміжний модуль |
| 19 | 20 | Сидіння водія з електроприводом |
| 20 | 40 | Модуль натягувача ременя безпеки (ліва сторона) |
| 21 | 5 | Камера допомоги при паркуванні |
| 22 | Не використовується | |
| 23 | Не використовується | |
| 24 | Не використовується | |
| 25 | Не використовується | |
| 26 | 5 | Модуль управління подушками безпеки та натягувачами ременів безпеки |
| 27 | Не використовується | |
| 28 | 15 | Заднє сидіння з підігрівом (ліва сторона) |
| 29 | Не використовується | |
| 30 | 5 | Інформація про мертві точки (BUS); Зовнішній модуль керування зворотним сигналом |
| 31 | Не використовується | |
| 32 | 5 | Модулі для натягувачів ременів безпеки |
| 33 | 5 | Привід системи викидів (бензин, деякі варіанти двигунів) |
| 34 | Не використовується | |
| 35 | 15 | Модуль повного приводу (AWD) |
| 36 | 15 | Заднє сидіння з підігрівом (права сторона) |
| 37 | Не використовується |
