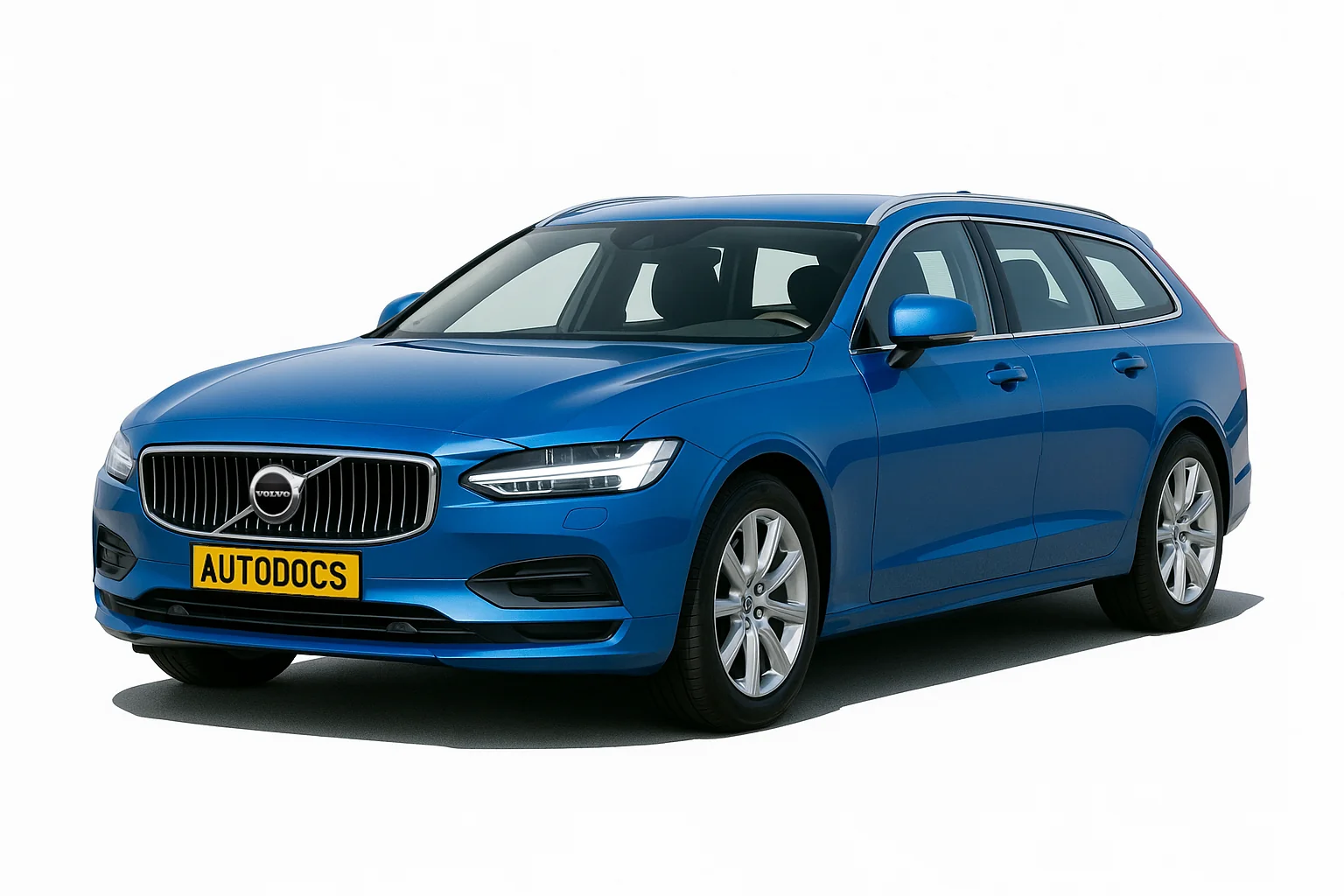

Volvo V90 універсал та седан Volvo S90 вироблялися в 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024 році. У Сполучених Штатах найбільшу популярність набула модель V90 Cross Country . У цьому пості ви знайдете опис запобіжників та реле Вольво V90 зі схемами блоків та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від регіону поставки, року випуску та рівня електричного оснащення Вашого автомобіля.
Блок у салоні
У салоні блок із запобіжниками знаходиться під панеллю приладів з боку пасажира.
Для доступу треба прибрати обшивку салону та захисну кришку блоку.
| № | А | Опис |
|---|---|---|
| 1 | 10 | Модуль керування акумулятора 48 В1 |
| 2 | – | |
| 3 | – | |
| 4 | 5 | Датчик руху* |
| 5 | – | |
| 6 | 5 | Дисплей водія |
| 7 | 5 | Клавіатура, центральна консоль |
| 8 | 5 | Сонячний датчик |
| Транспондер для дорожніх зборів | ||
| 9 | – | |
| 10 | 15 | Система Infotainment |
| 11 | 5 | Модуль рульового колеса |
| 12 | 5 | Модуль керування ручкою запуску та стоянковим гальмом |
| 13 | 15 | Рульове колесо з електрообігрівом* |
| 14 | – | |
| 15 | – | |
| 16 | – | |
| 17 | 15 | Модуль керування заднім освітленням |
| 18 | 10 | Модуль керування кліматичною установкою |
| 19 | 7,5 | Замок кермового колеса |
| 20 | 10 | Діагностичний роз'єм OBD-II |
| 21 | 5 | Центральний дисплей |
| 22 | 40 | Модуль переднього вентилятора кліматичної установки |
| 23 | 5 | USB-розгалужувач |
| 24 | 7,5 | Підсвічування органів управління |
| Освітлення салону | ||
| Захист від засліплення, внутрішнє дзеркало заднього виду* | ||
| Датчики дощу та освітленості* | ||
| Передні сидіння з електроприводом* | ||
| Панелі органів керування у задніх дверях | ||
| Модуль керування вентилятором кліматичної установки | ||
| Клавіатура тунельної консолі у просторі для ніг заднього сидіння* | ||
| 25 | 5 | Камера передня* |
| 26 | 20 | Стельова консоль, люк* |
| 27 | 5 | Проекційний дисплей* |
| 28 | 5 | Освітлення салону |
| 29 | 5 | Бездротова зарядна пластина* |
| 30 | 5 | Дисплей на стельовій консолі (нагадування про не пристебнуті ремені безпеки, індикатор бічної подушки безпеки переднього пасажира) |
| 31 | – | |
| 32 | – | |
| 33 | – | |
| 34 | 10 | Коробка запобіжників, багажне/вантажне відділення |
| 35 | 5 | Модуль керування автомобіля з Інтернет-підключенням |
| Модуль керування Volvo On Call | ||
| 36 | – | |
| 37 | 40 | Модуль аудіосистеми (підсилювачі) |
| 38 | – | |
| 39 | 5 | Антенний модуль (TCAM) |
| 40 | 5 | Модуль функцій комфорту для передніх сидінь* |
| 41 | 5 | Алкотестер* |
| 42 | 15 | Очищувач заднього скла |
| 43 | 15 | Модуль керування паливним насосом |
| 44 | 5 | Перетворювач 48 В1 |
| Модуль запуску двигуна1 | ||
| 45 | 5 | Блок керування функціями підтримки водія (активна безпека) |
| 46 | 15 | Обігрів переднього крісла на боці водія |
| 47 | 15 | Обігрів переднього крісла на боці пасажира |
| 48 | 7,5 | Насос охолоджувальної рідини |
| 49 | – | |
| 50 | ||
| 51 | 20 | Модуль активного демпфування* |
| 52 | 5 | Відкриття кришки/двері багажника рухом ноги* |
| 53 | 10 | Система Infotainment |
| 54 | – | |
| 55 | – | |
| 56 | 20 | Пасажирське сидіння з електроприводом, переднє * |
| 57 | – | |
| 58 | 5 | Модуль ТВ* |
| 59 | 15 | Головний запобіжник, Infotainment |
* – Опція або додаткове обладнання.
Блок під капотом
У моторному відсіку блок із запобіжниками та реле встановлений поруч із фарою з лівого боку.
Сам блок виглядатиме приблизно отак.
Звіряйте призначення зі своїми схемами на звороті кришці блоків.
| № | А | Позначення |
|---|---|---|
| 1 | – | |
| 2 | – | |
| 3 | 15 | Турбо, модуль тиску наддуву |
| Група лямбда-зондів | ||
| 4 | 15 | Свічки запалювання/котушки запалення (бензин) |
| Група датчиків ОГ, сажові частинки/оксиди азоту (дизель) | ||
| 5 | 15 | Соленоїд, масляний насос двигуна |
| Група лямбда-зондів | ||
| Соленоїд, компресор кондиціювання повітря | ||
| 6 | 7,5 | Датчики рівня та температури олії |
| Модуль свічок розжарювання (дизель) | ||
| Група компонентів двигуна 1 (компоненти, пов'язані з роботою двигуна, включаючи турбо/компресор. Склад залежить від варіанта двигуна.) | ||
| 7 | 20 | Модуль керування двигуном |
| Модуль регулятора подачі палива | ||
| Група компонентів двигуна 2 (компоненти, пов'язані з роботою двигуна, включаючи турбо/компресор. Склад залежить від варіанта двигуна.) | ||
| 8 | 5 | Модуль керування двигуном |
| 9 | 10 | Насос уловлювання паливної пари (EVAP) |
| 10 | 10 | Модуль свічок розжарювання (дизель) |
| Група компонентів двигуна 3 (компоненти, пов'язані з роботою двигуна, включаючи турбо/компресор та охолодження/регулювання температури силового приводу. Склад залежить від варіанта двигуна.) | ||
| 11 | 5 | Модуль керування жалюзі спойлера |
| Модуль керування жалюзі радіатора | ||
| Котушки реле, вихідний імпульс (PowerPulse) (дизель) | ||
| Перемикаючий клапан охолоджувальної рідини | ||
| 12 | 15 | Насос охолоджувальної рідини |
| 13 | 20 | Модуль керування двигуном |
| 14 | 40 | Стартер |
| 15 | Стартер | |
| 16 | 30 | Підігрів паливного фільтра (дизель) |
| 17 | 25 | Актуатор зчеплення 1 |
| 18 | 5 | Обчислювальний блок |
| 19 | 7,5 | Запасний запобіжник |
| 20 | 10 | Запасний запобіжник |
| 21 | 15 | Запасний запобіжник |
| 22 | 20 | Модуль керування трансмісією |
| 23 | 7,5 | USB-порт, задня частина тунельної консолі |
| 24 | 15 | Гніздо 12 В передній частині тунельної консолі |
| 25 | – | |
| 26 | 15 | Гніздо 12 В, багажне/вантажне відділення* |
| 27 | – | |
| 28 | 15 | Фара, ліва |
| 29 | 15 | Фара, права |
| 30 | 20 | Модуль керування трансмісією |
| 31 | Електрообігрів вітрового скла*, зліва | |
| 32 | 40 | Електрообігрів вітрового скла*, зліва |
| 33 | 25 | Омивачі фар* |
| 34 | 25 | Насос омиваючої рідини, передній |
| 35 | 15 | Модуль керування трансмісією |
| Електричний селектор передач | ||
| 36 | 20 | Звуковий сигнал (клаксон) |
| 37 | 5 | Сирена охоронної сигналізації* |
| 38 | 40 | Модуль управління гальмівної системи (клапани, гальмо стоянки) |
| 30 | Модуль управління посиленням гальм | |
| 39 | 30 | Склоочисники вітрового скла |
| 40 | 25 | Насос рідини, що омиває, задній |
| 41 | 40 | Електрообігрів вітрового скла*, праворуч |
| 42 | 20 | Обігрівач стоянки* |
| 43 | – | |
| 44 | 25 | Актуатор зчеплення 2 |
| 45 | Електрообігрів вітрового скла*, праворуч | |
| 46 | 5 | Живлення подається, коли увімкнено запалювання: Модуль керування двигуном, Компоненти трансмісії, Електричний сервопривід, Центральний електронний модуль керування, Модуль керування системою гальм |
| 47 | 5 | Радар, передній |
| 48 | 15 | Фара, права |
| 49 | 5 | Алкотестер* |
| 50 | 10 | Модуль керування трансмісією |
| 51 | 5 | Модуль керування підключенням акумулятора |
| 52 | 5 | Модуль захисту від зіткнення (SRS) |
| 53 | 15 | Фара, ліва |
| 54 | 5 | Датчик положення педалі газу |
За роботу переднього прикурювача відповідає запобіжник номер 24 на 15А.
Блок у багажнику
У багажному відсіку з правого боку встановлюється ще один блок із запобіжниками та реле.
Cхема перевернута порівняно із зображенням.
| № | А | Призначення |
|---|---|---|
| 1 | 30 | Заднє скло з електрообігрівом |
| 2 | – | |
| 3 | 40 | Компресор пневматичної підвіски* |
| 4 | 15 | Електродвигун блокування спинки сидіння, права задня сторона |
| 5 | – | |
| 6 | 15 | Електродвигун блокування спинки сидіння, ліва задня сторона |
| 7 | – | |
| 8 | 30 | Модуль керування зниженням викидів оксидів азоту (дизель) |
| 9 | 25 | Двері багажника з електроприводом |
| 10 | 20 | Модуль передніх дверей, правий |
| 11 | 20 | Модуль буксирувального гака* |
| 12 | 40 | Модуль переднатягувача ременя безпеки, права сторона |
| 13 | 5 | Внутрішні котушки реле |
| 14 | 15 | Модуль керування зниженням викидів оксидів азоту (дизель) |
| 15 | 5 | Модуль виявлення руху ногою (для відкриття дверей багажника з електроприводом) |
| 16 | 5 | Алкотестер |
| 17 | – | |
| 18 | 25 | Модуль буксирувального гака* |
| 19 | 20 | Модуль передніх дверей, лівий |
| 20 | 40 | Модуль переднатягувача ременя безпеки, ліва сторона |
| 21 | 5 | Паркувальна камера |
| 22 | – | |
| 23 | – | |
| 24 | – | |
| 25 | – | |
| 26 | 5 | Модуль управління подушок безпеки та переднатягувачів ременів безпеки |
| 27 | – | |
| 28 | 15 | Обігрівач сидінь, ліва сторона ззаду |
| 29 | – | |
| 30 | 5 | Blind Spot Information (BLIS)*; модуль керування зовнішнім звуковим сигналом під час руху заднім ходом |
| 31 | 5 | USB-порт, вантажний відсік |
| 32 | 5 | Модулі переднатягувачів ременів безпеки |
| 33 | 5 | Привід для відпрацьованих газів (бензин, деякі варіанти двигуна) |
| 34 | – | |
| 35 | 15 | All Wheel Drive модуль керування (AWD)* |
| 36 | 15 | Обігрівач сидінь, правий бік ззаду* |
| 37 | – |
