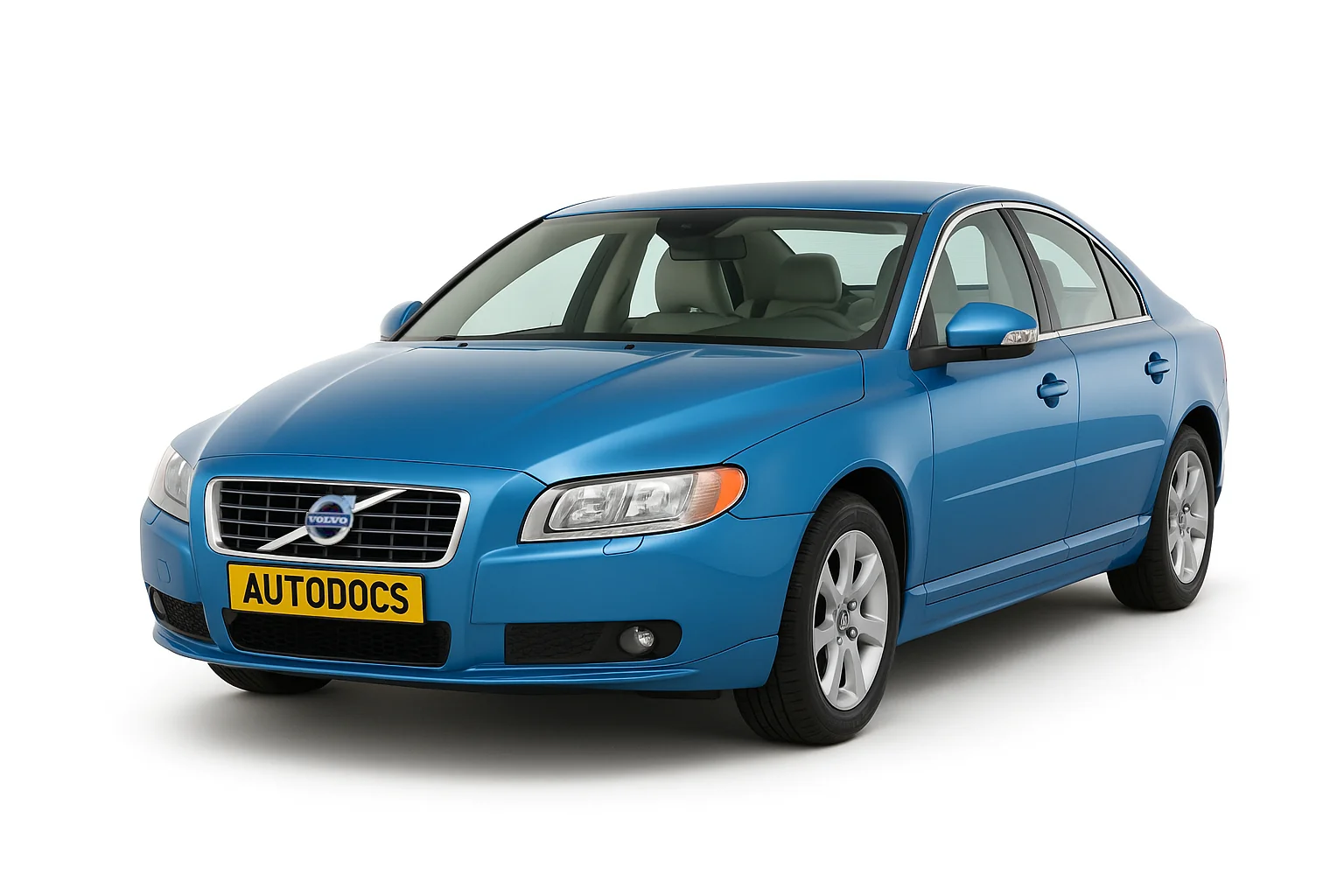

Volvo S80 II — автомобіль другого покоління, який випускався з 2006 по 2016 рік. Конкретні роки випуску моделі: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. За цей період автомобіль пройшов плановий рестайлінг, що могло відобразитись на компонуванні електронних компонентів. У цьому керівництві ви знайдете повний опис запобіжників і реле для Volvo S80 II: схеми розташування блоків, їх точне місцезнаходження в салоні та під капотом, а також наочні фотографії. Окремо розглянемо, який запобіжник відповідає за прикурювач і як його замінити.
Призначення запобіжників і реле може відрізнятись від представленого і залежить від року випуску, рівня електричного оснащення та регіону постачання Вашого автомобіля.
Блок у салоні
У салоні автомобіля, під панеллю приладів з боку пасажира розташований блока з запобіжниками. Для доступу треба прибрати обшивку салону та відкрити захисну кришку.
| № | A | Опис |
|---|---|---|
| F1 | 5 | Датчик дощу (очисник лобового скла) |
| F2 | 10 | Система SRS |
| F3 | 5 | Гальма ABS. Електричний стояночний гальмів |
| F4 | 7,5 | Педаль газу*, підігрівач повітря (РТС). Крісла з електрообігрівом |
| F5 | Пусто | |
| F6 | 15 | Аудіосистема |
| F7 | 7,5 | Модуль управління електрообладнанням рульової колонки |
| F8 | Пусто | |
| F9 | 15 | Дальнє світло фар |
| F10 | 20 | Люк |
| F11 | 7,5 | Ліхтарі заднього ходу |
| F12 | Пусто | |
| F13 | 15 | Противтуманні фари |
| F14 | 15 | Очисник/ мийка лобового скла |
| F15 | 10 | Система підтримки швидкості |
| F16 | Пусто | |
| F17 | 7,5 | Стельове освітлення. Панель управління у двері водія/ Крісло пасажира з електроприводом* |
| F18 | 5 | Багатофункціональний дисплей |
| F19 | 5 | Крісло водія з електроприводом |
| F20 | 15 | Підголовники заднього сидіння |
| F21 | 5 | Протиугонна система |
| F22 | 20 | Паливний насос |
| F23 | 20 | Замок рульової колонки |
| F24 | 15 | Запасний |
| F25 | 10 | Замки кришки багажника/ паливного бака |
| F26 | 5 | Сирена протиугонної системи |
| F27 | 5 | Вимикач стартера |
| F28 | 5 | Стоп-сигнали |
Блок під капотом
У моторному відсіку блок з запобіжниками та реле знаходиться поряд з акумулятором, з лівої сторони моторного відсіку.
Сам блок складається з кількох відділів.
На фото представлений приклад доступу до нижнього відділу.
| № | A | Позначення |
|---|---|---|
| Секція А | ||
| F1 | 60/50 | Багатофункціональний модуль управління |
| F2 | ||
| F3 | ||
| F4 | ||
| F5 | ||
| F6 | Резерв | |
| F7 | 100 | Додатковий обігрівач |
| F30 | 10 | ЕБУ двигуна |
| F31 | 15 | Автоматична коробка передач |
| F32 | 15 | Електромагнітна муфта компресора кондиціонера |
| F33 | 5 | Реле мийки |
| F34 | 30 | Стартер |
| F35 | 20 | Котушки запалювання |
| F36 | 10/15 | ЕБУ двигуна |
| F37 | 10/15 | Управління двигуном |
| F38 | ||
| F39 | ||
| F40 | 10/20 | Водяний насос(V8) вентиляція картера (5-цил. бензин) Обігрівач фільтра частинок дизеля, обігрівач вентиляції картера (5-цил. дизель |
| F41 | 5 | Управління двигуном |
| F42 | 70 | Свічки накалювання |
| F43 | 50/60 | Електродвигун вентилятора системи охолодження |
| F44 | ||
| 1 | Реле стартера | |
| 2 | Реле системи управління двигуном | |
| 3 | Реле кондиціонера | |
| 4 | Резерв | |
| Секція B | ||
| F15 | Резерв | |
| F16 | 10 | Модуль управління коректором фар |
| F17 | 20 | Багатофункціональний модуль управління |
| F18 | 5 | Датчик дистанції до перешкоди (адаптивна система підтримки швидкості) |
| F19 | 5 | Підсилювач кермового управління |
| F20 | 10 | Модуль управління двигуном, трансмісія. SRS |
| F21 | 10 | Обігрівачі форсунок мийки лобового скла |
| F22 | 20 | Вакуумний насос підсилювача гальм |
| F23 | 5 | Вимикач фар |
| F24 | 5 | Мийки фар |
| F25 | 15 | Запобіжник прикурювача, роз'єми живлення додаткового обладнання передній та задній |
| F26 | 10 | Люк |
| F27 | 15 | Реле, блок у двигунному відсіку |
| F28 | 20 | Додаткове освітлення |
| F29 | 15 | Звуковий сигнал |
| Секція С | ||
| F8 | 20 | Мийки фар |
| 40 | 2014-2016: Обігрів лобового скла, ліва сторона | |
| F9 | 30 | Двірники |
| F10 | 25 | Автономний обігрівач |
| F11 | 40 | Вентилятор |
| F12 | 40 | 2014-2016: Обігрів лобового скла, права сторона |
| F13 | 40 | Насос АБС |
| F14 | 20 | Клапани АБС |
За роботу прикурювача відповідає запобіжник номер 25 на 15А.
Блок у багажнику
У багажному відсіку з лівої сторони за захистом встановлюється ще один блок з запобіжниками та реле що складається з 3 відділів.
| № | A | Призначення |
|---|---|---|
| 1 | ||
| F1 | 10 | Система паркування |
| F2 | Резерв | |
| F3 | Резерв | |
| F4 | 5 | Аудіосистема |
| F5 | 25 | Підсилювач вихідного сигналу аудіосистеми |
| F6 | 15 | Аудіосистема |
| F7 | 5 | Телефон |
| F8 | Резерв | |
| F9 | Резерв | |
| F10 | Резерв | |
| F11 | Резерв | |
| F12 | Резерв | |
| R1 | Резерв | |
| R2 | Резерв | |
| 2 | ||
| F1 | 25 | Модуль управління електрообладнанням лівої передньої двері |
| F2 | 25 | Модуль управління електрообладнанням правої передньої двері |
| F3 | 25 | Модуль управління електрообладнанням лівої задньої двері |
| F4 | 25 | Модуль управління електрообладнанням правої задньої двері |
| F5 | Резерв | |
| F6 | 15 | Розетка 12V у багажнику, холодильник (залежить від комплектації) |
| F7 | 30 | Обігрівач заднього скла |
| F8 | Складні підголовники (залежить від комплектації) | |
| F9 | 15 | Роз'єм електрообладнання причепа |
| F10 | Крісло з електроприводом на стороні водія (залежить від комплектації) | |
| F11 | 40 | Роз'єм електрообладнання причепа |
| F12 | Резерв | |
| R1 | Резерв | |
| R2 | Реле обігрівача заднього скла | |
| 3 | ||
| F1 | Система паркування | |
| F2 | Система управління підвіскою | |
| F3 | Обігрів крісла на стороні водія спереду* | |
| F4 | Обігрів крісла на стороні пасажира спереду* | |
| F5 | Обігрів крісла, праве заднє | |
| F6 | Роздавальна коробка | |
| F7 | Обігрів крісла, ліве заднє | |
| F8 | Крісло з електроприводом на стороні пасажира | |
| F9 | Система “Keyless drive” | |
| F10 | Електричний стояночний гальмів лівий | |
| F11 | Електричний стояночний гальмів правий | |
| F12 | Резерв | |
| R1 | Резерв | |
| R2 | Реле основних ланцюгів запалювання | |
