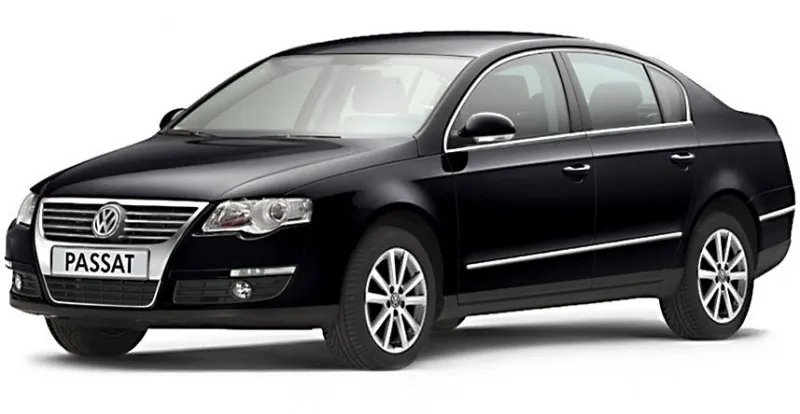

Volkswagen Passat B6 представляє 6 покоління модельного ряду пасатів. Його випускали у 2005, 2006, 2007, 2008, 2009 і 2010 році як із бензиновими, так і дизельними двигунами з кузовами седан і універсал. 4-х дверне купе на базі Passat В6 представляє окрему модель і називається Passat CC і випускався з 2008 до 2015 рік. У цій статті ми представимо опис блоків запобіжників і реле Фольксваген Пассат б6 (сс) зі схемами і фотографіями. Окремо виділимо запобіжник, що відповідає за прикурювач.
Звертаємо увагу, що кількість блоків і варіанти їхнього виконання можуть відрізнятися від цього матеріалу і залежать від року випуску та рівня електро оснащеності Вашого автомобіля.
Зміст
Загальне розташування блоків
- Блок запобіжників у панелі приладів з боку пасажира
- Блок поруч з акумуляторною батареєю
- Блок за обшивкою в багажному відділенні
- Блок запобіжників у панелі приладів з боку водія
- Блоки реле
- Блок запобіжників і реле під капотом
- Блок головних запобіжників
Блоки в салоні
Блок запобіжників з боку водія
Він розташований у лівому торці панелі приладів, за захисною кришкою.
Варіант 1
Використовувався переважно до квітня 2008 року.
| № | A | Опис |
|---|---|---|
| 1 | 10 | Діагностичний роз'єм |
| 2 | 5 | Клавіша деактивації ASR та ESP, кнопка AUTO HOLD |
| 3 | 5 | Блок керування підсилювача рульового керування |
| 4 | 5 | Вимикач стоп-сигналів |
| 5 | 10 | Регулятор коректора фар, Виконавчий електродвигун коректора фар, Блок керування лівої фари |
| 6 | 5 | Блок керування розпізнавання причепа |
| 7 | 5 | Блок керування комбінації приладів, Діагностичний інтерфейс шин даних |
| 8 | 5 | Вимикач шторки заднього скла (до травня 2005 року), Панель керування системи відчинення гаражних воріт (до травня 2005 року), Блок керування задньої шторки (до травня 2005 року), Електрохромне внутрішнє дзеркало заднього виду |
| 9 | 10 | Блок керування системи повного приводу |
| 10 | 5 | Реле живлення Motronic, Блок керування двигуном |
| 11 | 5 | Клавіша аварійного реєстратора даних, Дзеркало з таксометром, Тахограф |
| 12 | 10 | Блок керування дверей водія, Блок керування правих задніх дверей (з травня 2006 року) |
| 13 | 10 | Вимикач освітлення, діагностичний роз'єм |
| 14 | 5 | Блок керування електронної системи блокування рульової колонки |
| 15 | 5 | Блок керування бортовою мережею, Передній плафон освітлення салону |
| 16 | 10 | Електронний замок запалювання |
| 17 | 10 | Прийомопередавальний модуль 1 системи охорони салону або додаткового обігрівача, Датчик дощу та освітленості, Датчик нахилу автомобіля, Сирена сигналізації |
| 18 | Не використовується | |
| 19 | Не використовується | |
| 20 | Не використовується | |
| 21 | Не використовується | |
| 22 | 10 | Витратомір повітря 5А Реле електричного паливного насоса 2 |
| 23 | 10 | Нагрівальний резистор системи вентиляції картера двигуна (виконання для країн з холодним кліматом) |
| 24 | 5 / 20 | Вимикач ліхтарів заднього ходу, багатофункціональний перемикач, блок керування АКП, Блок Mechatronik КП DSG |
| 25 | 10 | Форсунки (до листопада 2005 року), 10А Панель керування системи відкривання гаражних воріт (до квітня 2006 року) |
| 26 | 10 | Вимикач шторки заднього скла (з травня 2005 року), Блок керування задньої шторки (з травня 2005 року) |
| 27 | 5 | Реле припливного вентилятора, Блок керування Climatronic |
| 28 | 20 | Блок керування системи розпізнавання причепа (з травня 2006 року) |
| 29 | 20 | Блок керування розпізнавання причепа (задній лівий габаритний вогонь, стоп-сигнал, покажчик повороту правий/лівий) (до квітня 2006 року), Блок керування електромеханічного стоянкового гальма (з травня 2006 року) |
| 30 | 15 | Блок керування розпізнавання причепа, Блок керування електромеханічного стоянкового гальма (з травня 2006 року) |
| 31 | 15 / 25 | Блок керування системи розпізнавання причепа (до квітня 2006 року), (з травня 2006) Блок керування паливного насоса та його реле |
| 32 | 30 | Блок керування бортовою мережею (обігрів заднього скла) |
| 33 | 20 | Блок керування зсувного люка |
| 34 | 15 | Підкачувальний паливний насос |
| 35 | 25 / 30 | Реле системи очищення фар, насос омивача фар |
| 36 | 20 | Реле для роботи в режимі автономного обігрівача (крім а/м з Climatronic) |
| 37 | 25 | Блок управління підігріву передніх сидінь |
| 38 | 15 | Блок керування системи розпізнавання причепа (з травня 2006 року), Прикурювач (до квітня 2006 року), Задній прикурювач - (до квітня 2006 року) |
| 39 | 5 / 40 | Блок керування припливного вентилятора (Climatronic), Блок керування кліматичної установки |
| 40 | 5 | Вимикач освітлення |
| 41 | 15 | Прикурювач (з травня 2006 року), Задній прикурювач (з травня 2006 року), 40А Вентилятор припливного повітря та його реле (до квітня 2006 року), |
| 42 | 15 | Насос та електродвигун омивачів вітрового та заднього скла |
| 43 | 20 | Блок керування додаткового обігрівача |
| 44 | 20 | Реле для роботи в режимі автономного обігрівача |
| 45 | 25 | Розетка 12 В |
| 46 | 5 | Вимикач рації, Клавіша запуску двигуна |
| 47 | 15 | Таксометр, місця підключення додаткового обладнання, контрольна лампа освітлення салону |
| 48 | 20 | Місце під'єднання до зарядного пристрою (тільки а/м у виконанні для поліції з травня 2005 року) |
| 49 | Не використовується |
Залежно від року випуску, за прикурювач відповідає запобіжник 38 або 41 на 15А.
Варіант 2
Автомобілі, що випускалися з травня 2008 року.
| № | A | Опис |
|---|---|---|
| 1 | 10 | Шторки заднього скла |
| 2 | 5 | Клавіша вимкнення ASR і ESP, Кнопка AUTO HOLD, Блок АБС, Блок керування електромеханічного стоянкового гальма |
| 3 | 5 | Вимикач освітлення, Вимикач стоп-сигналів, Датчик рівня та температури моторної оливи, Блок керування підсилювача рульового керування |
| 4 | 5 | Блок керування системи електронного регулювання демпфірування, Блок керування розпізнавання причепа, Блок керування системи адаптивного освітлення та коректора фар, Діагностичний роз'єм |
| 5 | 10 | Регулятор яскравості підсвічування вимикачів і комбінації приладів, Регулятор коректора фар, Блок керування лівої фари |
| 6 | 10 | Блок керування системи повного приводу |
| 7 | 5 | Блок керування комбінації приладів, Діагностичний інтерфейс шин даних |
| 8 | 10 | Блок керування правої фари, Виконавчий електродвигун коректора правої фари |
| 9 | 10 | Блок керування подушок безпеки, Блок керування системи визначення зайнятості сидіння, Контрольна лампа вимкнення подушки безпеки переднього пасажира |
| 10 | 10 | Перемикач Tiptronic, Витратомір повітря, Блок керування паливним насосом , Блок керування паливним насосом, Реле живлення Motronic, Блок керування двигуном |
| 11 | 5 | Клавіша аварійного реєстратора даних, Дзеркало з таксометром, Тахограф |
| 12 | 10 | Блок керування дверей водія, Блок керування дверей переднього пасажира |
| 13 | 10 | Вимикач освітлення, діагностичний роз'єм |
| 14 | 10 | Сирена сигналізації |
| 15 | 5 | Блок керування бортовою мережею, Передній плафон освітлення салону |
| 16 | 10 | Електронний замок запалювання, Блок керування електронної системи блокування рульової колонки |
| 17 | 5 | Клавіша електромеханічного стоянкового гальма, Блок АБС |
| 18 | 10 | Нагрівальний резистор системи вентиляції картера двигуна (виконання для країн з холодним кліматом) |
| 19 | 7,5 | Блок керування адаптивного круїз-контролю, Блок керування паркувального асистента, Блок керування асистента руху по смузі, Блок керування паркувального автопілота |
| 20 | 5 | Панель керування системи відкривання гаражних воріт |
| 21 | 10 | Електрохромне внутрішнє дзеркало заднього виду, Вимикач з регулятором обігріву сидіння, Датчик високого тиску, Датчик забруднення повітря, Реле припливного вентилятора, Нагрівальний резистор жиклерів омивача, Блок керування кліматичного устаткування , Реле контролю напруги |
| 22 | 20 | Блок керування електромеханічного стоянкового гальма |
| 23 | 15 | Блок керування розпізнавання причепа |
| 24 | 20 | Блок керування електромеханічного стоянкового гальма |
| 25 | 20 | Блок керування розпізнавання причепа |
| 26 | 15 | Блок керування системи електронного регулювання демпфірування |
| 27 | 15 / 20 | Реле паливного насоса |
| 28 | 10 | Блок керування задніх дверей, Центральний блок керування систем комфорту |
| 29 | 25 | Блок керування підігріву задніх сидінь |
| 30 | 20 | Блок керування зсувного люка |
| 31 | 30 | Інвертор із розеткою, 12 В - 230 В |
| 32 | 30 | Блок керування бортовою мережею (обігрів заднього скла) |
| 33 | 30 | Реле системи очищення фар, Насос омивача фар |
| 34 | 25 | Блок управління підігріву передніх сидінь |
| 35 | 30 | Блок керування задніх дверей |
| 36 | 15 | Вимикач регулювання поперекового підпору сидіння, Клавіша регулювання кута нахилу подушки сидіння, Клавіша регулювання положення спинки сидіння |
| 37 | 10 | Датчик магнітного поля для компаса, Датчик дощу та освітленості, Датчик нахилу автомобіля, Блок керування камери заднього виду, Блок керування Climatronic, Пристрій приймання радіосигналу додаткового рідинного обігрівача, Реле контролю напруги, Пристрій приймання радіосигналу, Реле контролю напруги |
| 38 | 40 | Реле припливного вентилятора, Блок керування припливного вентилятора, Climatronic |
| 39 | 15 | Багатофункціональний перемикач (тільки для а/м з 6-ступінчастою АКП), Блок керування автоматичної коробки передач, Вимикач ліхтарів заднього ходу, Блок Mechatronik КП DSG |
| 40 | 15 | Реле зарядки другої АКБ, Насос склоомивача, Електродвигун очищувача заднього скла |
| 41 | 20 | Прикурювач |
| 42 | 15 | Розетка 12 В |
| 43 | 20 | Блок керування додаткового обігрівача (тільки за наявності другої АКБ) |
| 44 | 30 | Блок керування дверцят водія та пасажира |
| 45 | 20 | Реле для роботи в режимі автономного обігрівача (тільки за наявності другої АКБ) |
| 46 | Не використовується | |
| 47 | 10 | Приймально-передавальний пристрій телефону (тільки а/м із системою Старт-стоп) |
| 48 | 5 | Блок керування в комбінації приладів (тільки а/м із системою Старт-стоп) |
| 49 | Не використовується |
У цьому виконанні за прикурювачі відповідає запобіжник номер 41 на 20А. А за додаткові розетки - 42 на 15А.
Блок запобіжників з боку пасажира
Розташований у правому торці приладової панелі, так само як і лівий, закритий захисною кришкою.
1-ий варіант виконання
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 5 | Датчик магнітного поля для компаса (тільки а/м з травня 2005 року) |
| 2 | 5 | Блок керування електромеханічного стоянкового гальма, Блок керування АБС |
| 3 | 5 | Датчик магнітного поля для компаса (тільки а/м до квітня 2006 року), Блок керування паркувального асистента |
| 4 | 5 | Блок керування адаптивного круїз-контролю |
| 5 | 10 | Блок керування правої фари (тільки для фар із газорозрядними лампами) |
| 6 | 5 | Перемикач Tiptronic |
| 7 | 5 | Блок керування системи адаптивного освітлення та коректора фар (тільки для фар із газорозрядними лампами) |
| 8 | 5 | Датчик високого тиску, Датчик рівня і температури моторної оливи |
| 9 | 10 | Контрольна лампа вимкнення подушки безпеки переднього пасажира, Блок керування подушок безпеки, Блок керування системи визначення зайнятості сидіння |
| 10 | 5 | Блок керування паливного насоса |
| 11 | Не використовується | |
| 12 | 10 | Блок керування дверей переднього пасажира, Блок керування правих задніх дверей (тільки а/м до квітня 2006 року) |
| 13 | 10 | Блок керування паркувального асистента (тільки а/м до квітня 2006 року) |
| 14 | 5 | Блок керування відеокамери заднього виду (тільки а/м з листопада 2007 року) |
| 15 | 5 | Блок керування Climatronic, Блок керування кліматичної установки |
| 16 | 5 | Перемикач Tiptronic |
| 17 | 5 | Контрольна лампа електромеханічного стоянкового гальма, Блок керування ABS |
| 18 | Не використовується | |
| 19 | Не використовується | |
| 20 | Не використовується | |
| 21 | Не використовується | |
| 22 | 30 | Інвертор із розеткою, 12 В - 230 В |
| 23 | 30 | Блок керування задніми дверима |
| 24 | 30 | Блок керування дотягувача задніх лівих дверей (Variant) |
| 25 | 30 | Блок керування дотягувача задніх правих дверей (Variant) |
| 26 | Не використовується | |
| 27 | 25 | Блок керування підігріву задніх сидінь |
| 28 | 15 | Блок керування паливного насоса (тільки а/м до квітня 2006 року) |
| 29 | 30 | Блок керування дверцят водія та пасажира |
| 30 | 20 | Блок керування електромеханічного стоянкового гальма (тільки а/м до квітня 2006 року), Центральний блок керування системи комфорту (тільки а/м з травня 2006 року і до жовтня 2006 року) |
| 31 | 20 | Блок керування електромеханічного стоянкового гальма (тільки а/м до квітня 2006 року) 15А Блок керування паливного насоса |
| 32 | Не використовується | |
| 33 | 20 | Розетка 12 В (тільки а/м до квітня 2006 року) |
| 34 | 15 | Блок керування паливного насоса |
| 35 | 20 | Прикурювач (тільки а/м до квітня 2006 року) |
| 36 | Не використовується | |
| 37 | Не використовується | |
| 38 | 15 | Розетка 12 В (тільки а/м з травня 2006 року) |
| 39 | 10 | Регулятор підігріву сидіння, Блок керування Climatronic, Реле зарядки другої АКБ, Нагрівальний елемент жиклерів омивача |
| 40 | 5 | Аварійний реєстратор даних (тільки а/м у виконанні таксі до травня 2005 року) |
| 41 | 15 | Таксометр, Дзеркало з таксометром, Лампа підсвічування клавіші під час активованої сигналізації, Місце підключення в речовому ящику та багажному відділенні |
| 42 | 20 | Місце підключення в речовому ящику (тільки а/м у виконанні таксі до травня 2005 року) |
| 43 | 5 | Блок керування дистанційного керування протиугінною сигналізацією таксі, Місце під'єднання в речовому ящику та багажному відділенні |
| 44 | 10 | Блок керування дистанційного керування протиугінною сигналізацією таксі, Розетка 12 В |
За прикурювач відповідає запобіжник номер 35 на 20А.
2-й варіант виконання
Використовувався на автомобілях з травня 2008 року випуску
| № | A | Опис |
|---|---|---|
| 1 | 30 | Блок керування 2 кришки багажного відсіку (тільки Variant) |
| 2 | 30 | Блок керування кришки багажного відсіку (тільки Variant) |
| 3 | Не використовується | |
| 4 | Не використовується | |
| 5 | Зарезервовано для спецавтомобілів | |
| 6 | Зарезервовано для спецавтомобілів | |
| 7 | Зарезервовано для спецавтомобілів | |
| 8 | Зарезервовано для спецавтомобілів | |
| 9 | Зарезервовано для спецавтомобілів | |
| 10 | Не використовується | |
| 11 | Не використовується | |
| 12 | Не використовується |
Блоки реле
Вони розташовані під панеллю приладів, з боку водія. Там же знаходиться і блок управління бортовою мережею.
| № | Позначення елементів |
|---|---|
| В1 | Реле подачі напруги клеми 15, (460) |
| В2 | Вільно |
| ВЗ | Вільно |
| В4 | Реле подачі напруги клеми 30, (449) |
| В5 | Реле обігріву заднього скла, (53) |
| В6 | Реле подвійного клаксона, (449) |
| В7 | Реле №1 подвійного насоса омивача, (404) |
| В8 | Реле №1 подвійного насоса омивача, (404) |
| В9 | Реле клеми X, (460) |
На блоці керування бортовою мережею закріплено додатковий тримач реле. У автомобілів з обігрівом сидінь у цьому блоці передбачено теплові біметалічні запобіжники нагрівальних елементів.
| № | Опис елементів |
|---|---|
| 1 | Реле додаткового обігрівача, (53) |
| 2 | Вільно |
| 3 | Реле вентилятора подачі свіжого повітря, (404) |
| 4 | Вільно |
| 5 | Реле паливного насоса №2, (404) |
| 6 | Реле омивачів фар, (53) |
| 7 | Реле подачі напруги клеми 50, (433) |
| A | Резерв |
| B | Резерв |
| С | Термозапобіжник №1 (30 А) регулювання положення сидіння водія |
| D | Термозапобіжник №2 (30 А) регулювання положення сидіння водія |
Блоки під капотом
Блок запобіжників і реле розташований у лівій частині моторного відсіку і складається з 2 відділів: монтажного блоку і відділу головних запобіжників високої потужності.
Монтажний блок
Варіант 1
| № | A | Позначення запобіжників |
|---|---|---|
| 1 | 5 / 15 | Блок керування автоматичної коробки передач, Блок Mechatronik КП DSG |
| 2 | 30 | Блок управління ABS |
| 3 | 20 | Центральний блок керування системи комфорту (до квітня 2006 року), Блок керування системи розпізнавання причепа (з травня 2006 року) |
| 4 | 5 | Блок керування бортовою мережею |
| 5 | 20 | Звуковий сигнал |
| 6 | 20 | Котушки запалювання з вихідними каскадами |
| 7 | 15 | Регулятор тиску палива, 5А Датчик положення педалі зчеплення |
| 8 | 10 | Блок керування вентилятора радіатора, Клапан газорозподілу, Клапан ежекційного насоса, Клапан заслінки у впускному колекторі |
| 9 | 5 | Реле циркуляційного насоса |
| 10 | 10 | Реле живлення 2 Motronic, нагрівальний елемент лямбда-зонда |
| 11 | 25 / 30 | Блок керування двигуна |
| 12 | Не використовується | |
| 13 | Не використовується | |
| 14 | Не використовується | |
| 15 | 10 | Циркуляційний насос |
| 16 | 5 | Блок управління рульової колонки |
| 17 | 5 | Блок керування комбінації приладів |
| 18 | 30 | Підсилювач, Блок керування для спецавтомобілів |
| 19 | 15 / 20 | Головний пристрій, Блок керування з дисплеєм радіонавігаційної системи |
| 20 | 20 | Мобільний телефон, ТБ, цифровий супутник |
| 21 | 10 | ТВ-тюнер, Цифровий супутниковий радіо тюнер |
| 22 | 7,5 | Блок керування мультимедійної системи |
| 23 | 10 | Блок управління вентилятора радіатора, 5А Датчик магнітного поля для компаса |
| 24 | 5 / 10 | Діагностичний інтерфейс шин даних |
| 25 | Не використовується | |
| 26 | 10 | Блок керування двигуна, Реле живлення Motronic |
| 27 | Не використовується | |
| 28 | Не використовується | |
| 29 | Не використовується | |
| 30 | 20 | Блок керування додаткового обігрівача |
| 31 | 30 | Блок керування електродвигуна склоочисника |
| 32 | 10 | Клапан тиску нагнітача наддуву |
| 33 | 15 | Регулятор тиску палива, Нагрівальний елемент лямбда-зонда |
| 34 | Не використовується | |
| 35 | 20 | Реле для роботи в режимі автономного обігрівача |
| 36 | Не використовується | |
| 37 | Не використовується | |
| 38 | Не використовується | |
| 39 | Не використовується | |
| 40 | Не використовується | |
| 41 | Не використовується | |
| 42 | Не використовується | |
| 43 | Не використовується | |
| 44 | 10 | Діагностичний насос паливної системи |
| 45 | 10 | Лямбда-зонд |
| 46 | 10 | Нагрівальний елемент лямбда-зонда 1 після каталізатора |
| 47 | 40 | Блок керування бортовою мережею, Ближнє світло фар, Габаритні вогні |
| 48 | 40 | Блок керування бортовою мережею, Ближнє світло фар, Габаритні вогні |
| 49 | Блок керування бортовою мережею -J519- (живлення клеми 15) | |
| 50 | 60 | Реле зарядки другої АКБ |
| 51 | Не використовується | |
| 52 | 60 | Нагрівальний елемент вітрового скла |
| 53 | 50 | Блок керування бортовою мережею, Блок запобіжників зліва |
| 54 | 50 | Е/мотор подачі додаткового повітря, Реле свічок розжарювання |
| Реле | ||
| А1 | Реле подачі напруги клеми 30. | |
| А2 | резерв | |
| А3 | резерв | |
| А4 | резерв | |
Варіант 2
| № | A | Призначення |
|---|---|---|
| 1 | 7,5 | Блок керування мультимедійної системи |
| 2 | 30 | Блок управління ABS |
| 3 | 20 | Звуковий сигнал, Блок керування бортовою мережею |
| 4 | 20 | Центральний блок керування системи комфорту (до квітня 2006 року), 25А Блок керування системи розпізнавання причепа (з травня 2006 року) |
| 5 | 5 | Блок керування для контролю акумуляторної батареї, Блок керування бортовою мережею |
| 6 | 5 | Блок керування автоматичної коробки передач, 15А Блок Mechatronik КП DSG |
| 7 | 15 | Блок управління з дисплеєм для ТБ і радіонавігаційної системи, Головний пристрій, Блок управління з дисплеєм радіонавігаційної системи, 30А Стабілізатор напруги |
| 8 | 30 | Блок Mechatronik КП DSG |
| 9 | 5 | Блок управління рульової колонки |
| 10 | 20 | Реле паливного насоса (тільки а/м з дизельними двигунами), Блок управління свічок розжарювання, Котушки запалювання з вихідним каскадом (циліндри 1 - 4) |
| 11 | 5 | Блок керування в комбінації приладів (тільки а/м із системою Старт-стоп) |
| 12 | 5 | Блок керування електроніки керування мобільного телефону, Антени, ТБ-тюнера, Цифрового супутника. |
| 13 | 10 | Реле живлення Motronic, Реле живлення кл. 30, Блок керування двигуна |
| 14 | 25 / 30 | Блок керування двигуна |
| 15 | 5 / 10 | Діагностичний інтерфейс шин даних |
| 16 | 5 | Реле насоса вторинного повітря, 10А Клапан системи рециркуляції ОГ, Електромагнітний клапан обмеження тиску наддуву, Нагрівальний елемент лямбда-зонда |
| 17 | 10 | Клапан відключення паливного бака, 40А Реле малої потужності нагріву (з листопада 2006 року) |
| 18 | 5 | Реле нагріву, 10А Насос системи прокачування ОР після вимкнення двигуна, 30А Блок керування системи обігріву відновника |
| 19 | 30 | Підсилювач |
| 20 | 5 | Реле додаткового паливного насоса, Блок управління вентилятора радіатора, Блок управління свічок розжарювання, 10А Датчик положення педалі зчеплення, Клапан 1 системи зміни фаз газорозподілу, 15А Регулятор тиску палива |
| 21 | 20 | Блок керування додаткового обігрівача |
| 22 | 30 | Блок керування електродвигуна склоочисника |
| 23 | 5 | Датчик магнітного поля для компаса, Блок керування свічок розжарювання, 10А Термостат системи охолодження двигуна з електронним керуванням, Блок керування вентилятора радіатора, Електродвигун приводу повітряної заслінки / заслінок впускних каналів, Нагрівальний елемент лямбда-зонда, Клапан газорозподілу і колектора |
| 24 | 10 / 15 | Блок керування датчика викиду оксидів азоту, Нагрівальний елемент лямбда-зонда |
| 25 | 40 | Блок керування бортовою мережею, Ближнє світло, Дальнє світло, Габарити |
| 26 | 40 | Блок керування бортовою мережею, Ближнє світло, Дальнє світло, Габарити |
| 27 | 60 | Нагрівальний елемент вітрового скла |
| 28 | 40 / 50 | Електродвигун насоса вторинного повітря, Блок керування свічок розжарювання |
| 29 | 50 | Блок керування бортовою мережею, Реле розвантаження контакту X |
| 30 | 50 | Блок керування бортовою мережею |
Щиток головних запобіжників
Він складається із запобіжників високої потужності, у вигляді плавких вставок.
Варіант 1
| № | A | Призначення |
|---|---|---|
| 1 | 150 / 180 | Генератор |
| 2 | 80 | Електродвигун електропідсилювача рульового керування |
| 3 | 50 / 80 | Блок керування вентилятора радіатора |
| 4 | 80 / 100 | Термозапобіжник 1 регулювання положення сидіння, Блок запобіжників зліва / справа |
| 5 | 80 | Блок запобіжників праворуч (до квітня 2008 року), Термозапобіжник 1 регулювання положення сидіння водія |
| 6 | 80 / 100 | Блок запобіжників зліва / справа |
| 7 | 40 | Блок управління ABS |
Варіант 2
| № | A | Опис |
|---|---|---|
| 1 | 150 | Генератор |
| 2 | 80 | Електродвигун електропідсилювача рульового керування |
| 3 | 50 / 80 | Блок керування вентилятора радіатора |
| 4 | 60 | Термозапобіжник 1 регулювання положення сидіння, Блок запобіжників зліва / справа |
| 5 | 60 / 80 | Термозапобіжник 1 регулювання положення сидіння, Блок запобіжників зліва / справа |
| 6 | 80 / 100 | Блок запобіжників зліва / справа |
| 7 | 60 | Кабель зарядки другої АКБ, 100А - нагрівальний елемент додаткового повітряного обігрівача, Реле великої потужності нагріву |
| 8 | 40 | Блок управління ABS |
В автомобілях із дизельними двигунами, під блоком із запобіжниками і реле, буде розташований блок керування свічками розжарювання.
Блок у багажному відділенні
У деяких моделях, зі встановленим у багажному відділенні акумуляторною батареєю, передбачено додаткові елементи захисту у вигляді запобіжників і реле.
| № | A | Призначення |
|---|---|---|
| 1 | 30 | Блок запобіжників зліва / справа |
| 2 | 80 | Запобіжники в комутаційному блоці |
| 3 | 125 | Електроживлення комутаційного блоку |
| 4 | 5 | Блок керування бортовою мережею |
У лівій частині багажного відсіку за бічним облицюванням, можуть перебувати кілька елементів реле: 70А - Limousine, 60А - Variant
Електросхеми
Більше інформації про електрообладнання Volkswagen Passat b6, можете дізнатися, вивчивши цей посібник: “скачати“.
Власники автомобілів пасат сс випущених після 2010 року, так само корисно буде ознайомиться з описом призначення для пассат б7.
