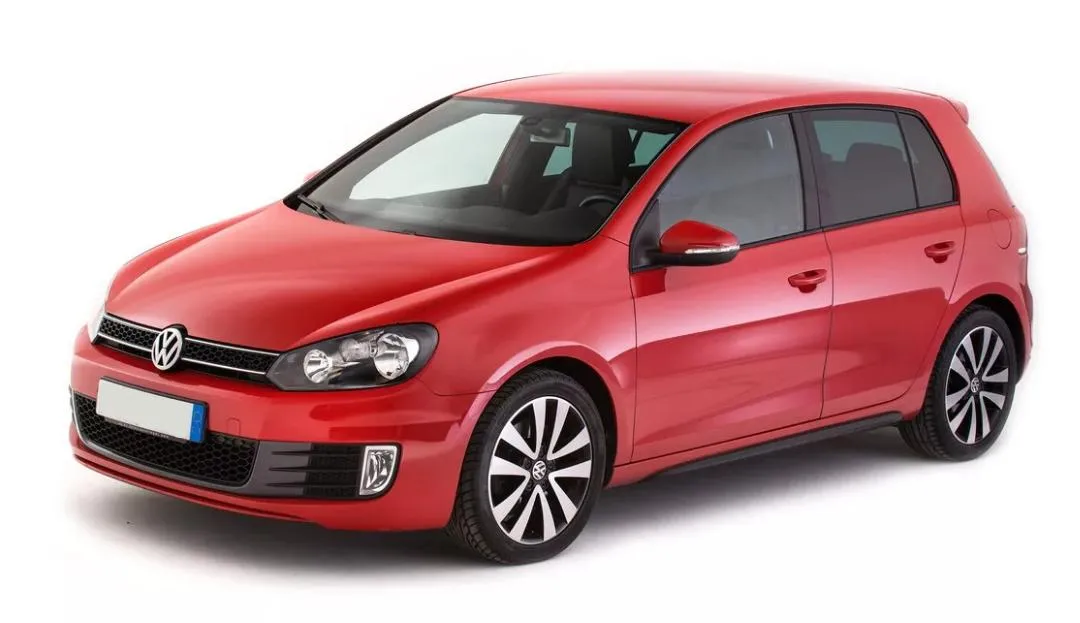

Компактний автомобіль Фольксваген Golf 6 покоління вироблявся з кузовами хетчбек, універсал і кабріолет у 2008, 2009, 2010, 2011, 2012 і 2013 роках. У нашому матералі буде представлено опис блоків запобіжників і реле Фольксваген Гольф 6 зі схемами і фото прикладами. Окремо виділимо запобіжник, що відповідає за прикурювач. А наприкінці запропонуємо для скачування повне керівництво з ремонту та обслуговування Golf 6.
Якщо не підходить покоління моделі, тоді ознайомтеся з описом для5и7відповідно.
Зміст
Блок під капотом
Знаходиться з лівого боку підноготного простору і закритий захисною кришкою. Складається з двох частин: 1 - блок реле і запобіжників і 2 - блок плавких вставок високої потужності.
Блок запобіжників і реле
| № | A | Опис |
|---|---|---|
| R1 | Реле системи ЕБУ / Реле вентилятора | |
| R2 | Реле насоса системи подачі повітря навипуск / Реле керування АКП | |
| 1 | 30 | Електродвигун склоочисника |
| 2 | 30 | Блок Mechatronik КП |
| 3 | 20 | Блок керування бортовою мережею |
| 4 | 20 | Електронний блок управління ABS |
| 5 | 15 | Електронний блок керування КПП |
| 6 | 5 | Комбінація приладів, Блок управління рульової колонки |
| 7 | 40 | Реле живлення кл. 15 |
| 8 | 15 | Аудіосистема, Головний пристрій (25A) Стабілізатор напруги |
| 9 | 5 | Блок керування телефоном |
| 10 | 5 / 10 | Електронний блок керування двигуном, Реле живлення Motronic |
| 11 | 20 | Блок керування додатковим обігрівачем, Реле автономного обігрівача |
| 12 | 5 | Шина даних CAN, блок керування шлюзом |
| 13 | 15 / 30 | Електронний блок керування двигуном |
| 14 | 20 | Підкачувальний паливний насос, Запалювання |
| 15 | 5 / 10 | Реле свічок розжарювання, Реле паливного насоса, Лямбда-зонд |
| 16 | 30 | Лампи та фари - правий бік |
| 17 | 15 | Звуковий сигнал |
| 18 | 30 | Аудіосистема, Підсилювач |
| 19 | 30 | Очищувач /омивач лобового скла |
| 20 | 10 | Циркуляційний насос ОР (20А) Регулювальний клапан тиску палива |
| 21 | 10 / 15 | Нагрівальний елемент лямбда-зонда, Електродвигун центрального замка в дверях переднього пасажира (20А) Вакуумний насос гальмівної системи |
| 22 | 5 | Кінцевий вимикач (датчик положення) педалі зчеплення |
| 23 | 5 / 10 / 15 | Система керування двигуном |
| 24 | 10 | Система керування двигуном (Реле насоса, форсунки тощо) |
| 25 | 40 | Блок управління ABS |
| 26 | 30 | Лампи та фари - лівий бік, Блок керування бортовою мережею |
| 27 | 40 / 50 | Блок керування свічками розжарювання, Електродвигун насоса вторинного повітря |
| 28 | 30 | Реле 2 електроживлення клеми 15 |
| 29 | 50 | Термозапобіжник 1 регулювання положення сидіння водія |
| 30 | 50 | Реле розвантаження контакту X |
Блок плавких вставок
Варіант 1
| № | A | Позначення |
|---|---|---|
| 1 | 150 / 200 | Генератор |
| 2 | 80 | Блок керування підсилювача рульового керування |
| 3 | 50 | Вентилятор радіатора і його блок керування |
| 4 | 80 | Реле нагріву або Додаткове обладнання |
| 5 | 80 | Клема 30, блок запобіжників у салоні |
| 6 | 40 | Реле малої потужності нагріву |
| 7 | 30 / 40 / 50 | Резерв |
Варіант 2
| № | A | Позначення |
|---|---|---|
| 1 | 150 / 200 | Генератор |
| 2 | 80 | Блок рульового підсилювача |
| 3 | 50 | Вентилятор радіатора і його блок керування |
| 4 | 80 | Резерв |
| 5 | 80 | Клема 30, блок запобіжників у салоні |
| 6 | Резерв | |
| 7 | Резерв |
Запобіжники та реле в салоні
Блок запобіжників
Розташований у торці панелі приладів з боку водія, за захисною кришкою.
| № | A | Позначення |
|---|---|---|
| F1 | 10 | Діагностичний роз'єм DLC, Блок керування двигуном, Реле для роботи в режимі автономного обігрівача, Регулятор яскравості підсвічування вимикачів і комбінації приладів, Регулятор коректора фар, Блок керування адаптивного круїз-контролю, Вимикач стоп-сигналів, Блок керування адаптивного круїз-контролю |
| F2 | 5 | АВS, ESP, Блок керування комбінації приладів, Блок керування двигуна, Реле стартера, Блок керування підсилювача рульового керування, Блок керування розпізнавання причепа |
| F3 | 5 | Блок управління подушок безпеки |
| F4 | 5 | Датчик рівня та температури оливи, Датчик високого тиску, Датчик рівня та температури моторної оливи, Клавіша вимкнення ASR та ESP, Клавіша покажчика тиску в шинах, Блок керування подушок безпеки |
| F5 | 10 | Блок керування лівої фари |
| F6 | 10 | Блок керування правої фари |
| F7 | Резерв | |
| F8 | Резерв | |
| F9 | Резерв | |
| F10 | Резерв | |
| F11 | Резерв | |
| F12 | 10 | Блок керування електрообладнанням дверей (водія), блок керування електрообладнанням дверей (пасажира), центральний замок |
| F13 | 10 | Діагностичний роз'єм, вимикач освітлення, датчик дощу та освітленості, Вимикач протитуманних фар |
| F14 | 10 | Вимикач стоп-сигналів (датчик положення педалі гальма), блок керування АКП, Блок керування Climatronic |
| F15 | 20 | Клавіша відмикання в ручці дверей/кришки багажного відсіку, Блок керування бортовою мережею, Центральний замок |
| F16 | 10 | Камера заднього виду |
| F17 | 5 / 10 | Аудіосистема, датчик нахилу, сирена сигналізації, реле сигналу |
| F18 | Резерв | |
| F19 | 5 | Аварійний реєстратор даних, Блок керування системи обмеження обертів двигуна |
| F20 | 20 | Блок керування системи санкціонування доступу та пуску двигуна, Стабілізатор напруги |
| F21 | 10 | Блок керування електронної системи блокування рульової колонки |
| F22 | 40 | Припливний вентилятор |
| F23 | 30 | Електропривод склопідйомників, блок керування дверей |
| F24 | 20 | Блок керування бортовою мережею |
| F25 | 25 | Багатофункціональний блок керування (нагрівальний елемент заднього скла, блок керування кліматичною установкою, вимикач обігрівача та вибору режиму роботи) |
| F26 | 30 | Блок керування задніми дверцятами та склопідйомниками |
| F27 | 15 | Керування двигуном (паливний насос) |
| F28 | 15 | Стабілізатор напруги, Головний пристрій |
| F29 | Резерв | |
| F30 | 20 | Блок керування автоматичної коробки передач |
| F31 | 20 | Вакуумний насос гальмівної системи |
| F32 | 30 | Інвертор із розеткою, 12 В - 230 В |
| F33 | 25 | Люк |
| F34 | 15 | Електропривод сидінь |
| F35 | 10 | Блок керування системи електронного регулювання демпфірування |
| F36 | 20 | Омивачі фар |
| F37 | 30 | Підігрівач сидінь |
| F38 | 20 | Реле звукового сигналу протиугінної сигналізації, центральний блок керування систем комфорту |
| F39 | - | |
| F40 | 40 | Опалювач /кондиціонер |
| F41 | 15 | Електродвигун очищувача скла |
| F42 | 20 | Прикурювач, Розетка 12 В |
| F43 | 15 | Блок керування електрообладнанням причепа |
| F44 | 20 | Блок керування електрообладнанням причепа |
| F45 | 15 | Блок керування електрообладнанням причепа |
| F46 | Резерв | |
| F47 | 5 | Блок керування комбінації приладів |
| F48 | 5 | Блок управління електроніки управління мобільного телефону, Стабілізатор напруги, Датчик магнітного поля для компаса |
| F49 | Резерв |
За прикурювач відповідає запобіжник номер 42 на 20А.

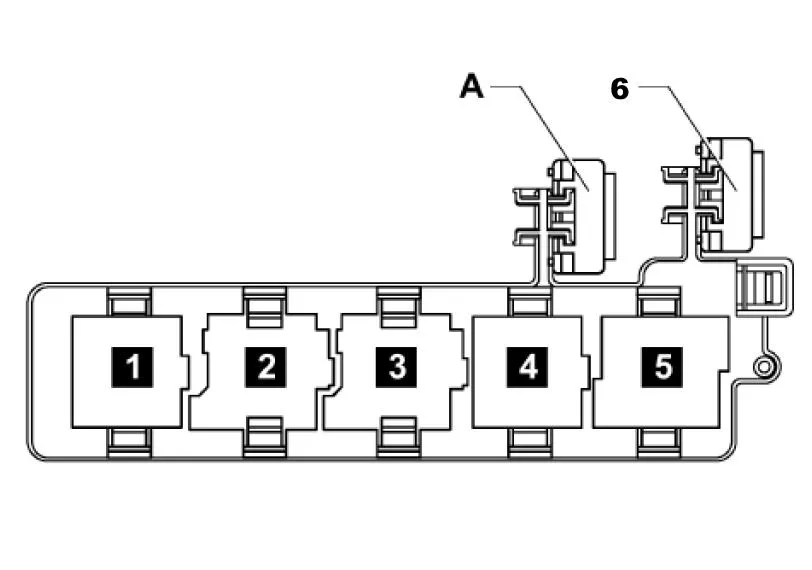

Блок реле

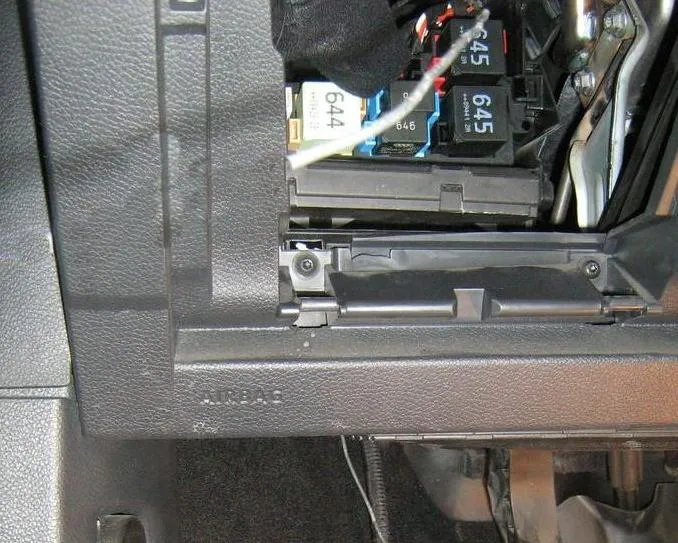

Він розташований під самою панеллю приладів, за обшивкою.
| № | Позначення |
|---|---|
| 1 | Реле клеми + замка запалювання |
| 2 | Реле звукового сигналу |
| 3 | Реле омивача фар |
| 4 | Реле розвантаження силового кола |
| 5 | Реле електро обігріву вікна |
| 6 | або А - 30А Термозапобіжник 1 регулювання положення сидіння водія |
Загальний опис виконуваних функцій блоку керування бортовою мережею, що виконуються Керування релейними ланцюгами, Керування світловими приладами, Розподіл електроенергії між споживачами, Керування склоочисниками (через LIN), Керування датчиками дощу та освітленості, Увімкнення звукового сигналу, Керування обігрівом скла, вітрового та заднього, Збереження персональних налаштувань , Керування системою охорони салону, датчиками нахилу та охоронною сигналізацією, Комфортне замикання/відмикання, Дистанційне керування (вбудована антена), Центральний замок (керування замками, дверима, лючками та кришками), Система контрзамка (управління замками, дверцятами, лючками та кришками), Система контролю за

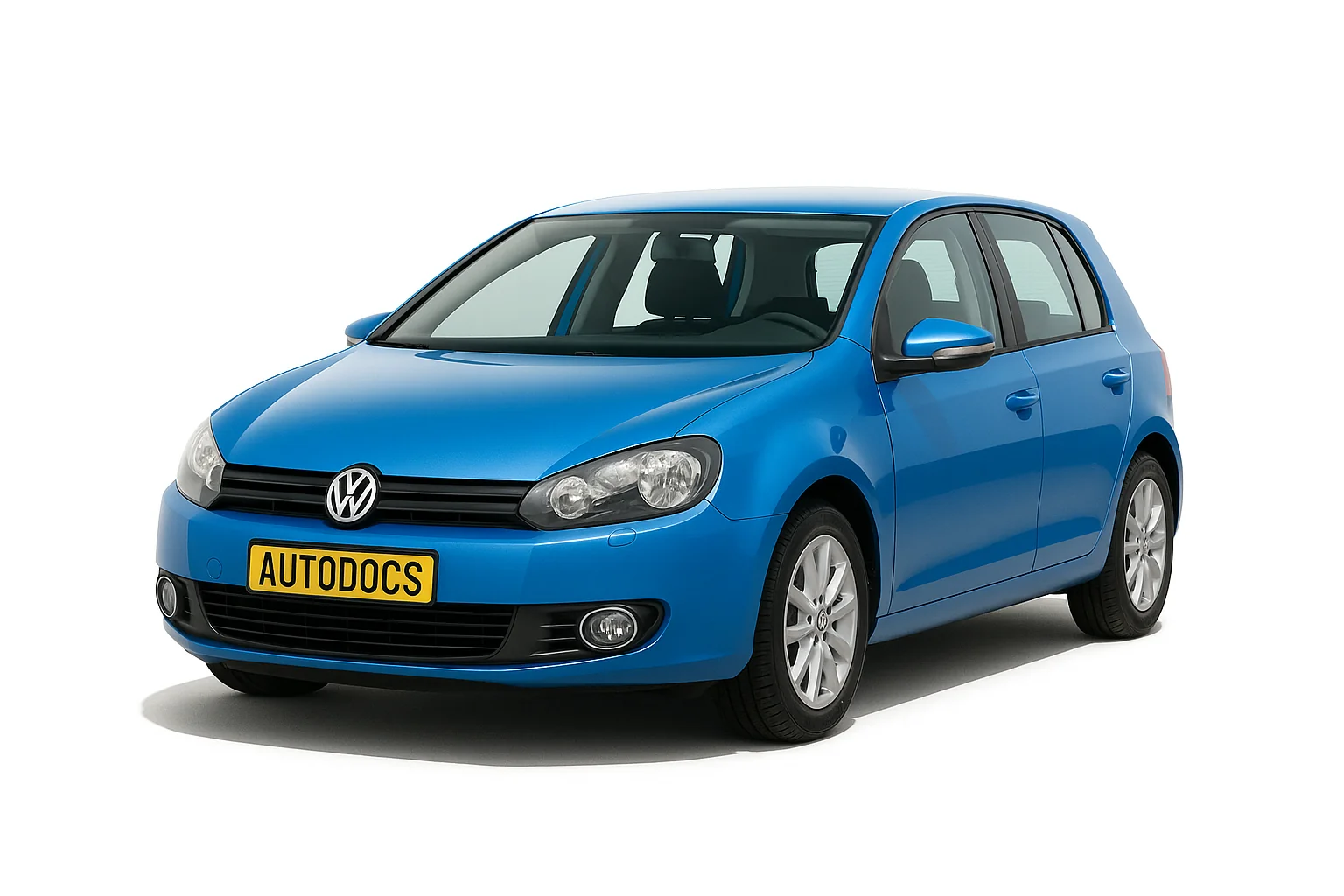

Керівництво Фольксваген Гольф 6
Більше інформації про ремонт і обслуговування Volkswagen Golf 6, можете дізнатися, вивчивши цей посібник з експлуатації: "скачати".
