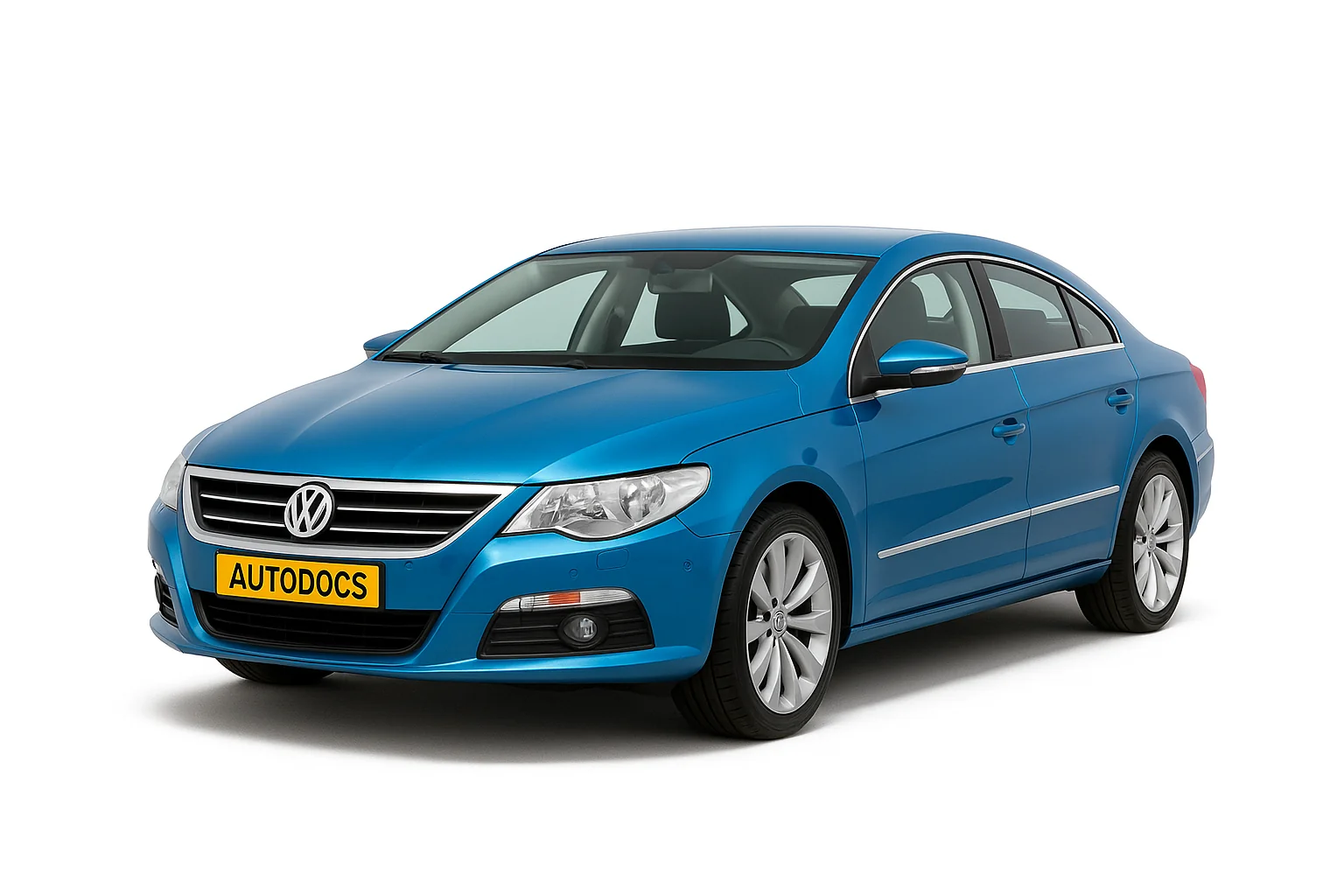

Volkswagen Passat B6 представляет 6 поколение модельного ряда пассатов. Выпускался в 2005, 2006, 2007, 2008, 2009 и 2010 году как с бензиновыми, так и дизельными двигателями с кузовами седан и универсал. 4-х дверное купе на базе Passat В6 представляет отдельную модель и называется Passat CC и выпускался с 2008 до 2015 год. В данной статье мы представим описание блоков предохранителей и реле Фольксваген Пассат б6 (сс) со схемами и фотографиями. Отдельно выделим предохранитель отвечающий за прикуриватель.
Обращаем внимание, что количество блоков и варианты их исполнения могут отличаться от данного материала и зависят от года выпуска и уровня электро оснащенности Вашего автомобиля.
Содержание
Общее расположение блоков
- Блок предохранителей в панели приборов со стороны пассажира
- Блок рядом с аккумуляторной батареей
- Блок за обшивкой в багажном отделении
- Блок предохранителей в панели приборов со стороны водителя
- Блоки реле
- Блок предохранителей и реле под капотом
- Блок главных предохранителей
Блоки в салоне
Блок предохранителей со стороны водителя
Он находится в левом торце панели приборов, за защитной крышкой.
Вариант 1
Использовался преимущественно до апреля 2008 года.
| № | A | Описание |
|---|---|---|
| 1 | 10 | Диагностический разъём |
| 2 | 5 | Клавиша отключения ASR и ESP, Кнопка AUTO HOLD |
| 3 | 5 | Блок управления усилителя рулевого управления |
| 4 | 5 | Выключатель стоп-сигналов |
| 5 | 10 | Регулятор корректора фар, Исполнительный электродвигатель корректора фар, Блок управления левой фары |
| 6 | 5 | Блок управления распознавания прицепа |
| 7 | 5 | Блок управления комбинации приборов, Диагностический интерфейс шин данных |
| 8 | 5 | Выключатель шторки заднего стекла (до мая 2005 года), Панель управления системы открывания гаражных ворот (до мая 2005 года), Блок управления задней шторки (до мая 2005 года), Электрохромное внутреннее зеркало заднего вида |
| 9 | 10 | Блок управления системы полного привода |
| 10 | 5 | Реле питания Motronic, Блок управления двигателем |
| 11 | 5 | Клавиша аварийного регистратора данных, Зеркало с таксометром, Тахограф |
| 12 | 10 | Блок управления двери водителя, Блок управления правой задней двери (с мая 2006 года) |
| 13 | 10 | Выключатель освещения, диагностический разъём |
| 14 | 5 | Блок управления электронной системы блокировки рулевой колонки |
| 15 | 5 | Блок управления бортовой сети, Передний плафон освещения салона |
| 16 | 10 | Электронный замок зажигания |
| 17 | 10 | Приемопередающий модуль 1 системы охраны салона либо дополнительного отопителя, Датчик дождя и освещённости, Датчик наклона автомобиля, Сирена сигнализации |
| 18 | Не используется | |
| 19 | Не используется | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | 10 | Расходомер воздуха 5А Реле электрического топливного насоса 2 |
| 23 | 10 | Нагревательный резистор системы вентиляции картера двигателя (исполнение для стран с холодным климатом) |
| 24 | 5 / 20 | Выключатель фонарей заднего хода, многофункциональный переключатель, блок управления АКП, Блок Mechatronik КП DSG |
| 25 | 10 | Форсунки (до ноября 2005 года), 10А Панель управления системы открывания гаражных ворот (до апреля 2006 года) |
| 26 | 10 | Выключатель шторки заднего стекла (с мая 2005 года), Блок управления задней шторки (с мая 2005 года) |
| 27 | 5 | Реле приточного вентилятора, Блок управления Climatronic |
| 28 | 20 | Блок управления системы распознавания прицепа (с мая 2006 года) |
| 29 | 20 | Блок управления распознавания прицепа (задний левый габаритный огонь, стоп-сигнал, указатель поворота правый/левый) (до апреля 2006 года), Блок управления электромеханического стояночного тормоза (с мая 2006 года) |
| 30 | 15 | Блок управления распознавания прицепа, Блок управления электромеханического стояночного тормоза (с мая 2006 года) |
| 31 | 15 / 25 | Блок управления системы распознавания прицепа (до апреля 2006 года), (с мая 2006) Блок управления топливного насоса и его реле |
| 32 | 30 | Блок управления бортовой сети (обогрев заднего стекла) |
| 33 | 20 | Блок управления сдвижного люка |
| 34 | 15 | Подкачивающий топливный насос |
| 35 | 25 / 30 | Реле системы очистки фар, насос омывателя фар |
| 36 | 20 | Реле для работы в режиме автономного отопителя (кроме а/м с Climatronic) |
| 37 | 25 | Блок управления подогрева передних сидений |
| 38 | 15 | Блок управления системы распознавания прицепа (с мая 2006 года), Прикуриватель (до апреля 2006 года), Задний прикуриватель – (до апреля 2006 года) |
| 39 | 5 / 40 | Блок управления приточного вентилятора (Climatronic), Блок управления климатической установки |
| 40 | 5 | Выключатель освещения |
| 41 | 15 | Прикуриватель (с мая 2006 года), Задний прикуриватель (с мая 2006 года), 40А Вентилятор приточного воздуха и его реле (до апреля 2006 года), |
| 42 | 15 | Насос и электродвигатель омывателей ветрового и заднего стёкол |
| 43 | 20 | Блок управления дополнительного отопителя |
| 44 | 20 | Реле для работы в режиме автономного отопителя |
| 45 | 25 | Розетка 12 В |
| 46 | 5 | Выключатель рации, Клавиша запуска двигателя |
| 47 | 15 | Таксометр, места подключения дополнительного оборудования, контрольная лампа освещения салона |
| 48 | 20 | Место подключения к зарядному устройству (только а/м в исполнении для полиции с мая 2005 года) |
| 49 | Не используется |
В зависимости от года выпуска, за прикуриватель отвечает предохранитель 38 либо 41 на 15А.
Вариант 2
Автомобиля выпускавшиеся с мая 2008 года.
| № | A | Описание |
|---|---|---|
| 1 | 10 | Шторки заднего стекла |
| 2 | 5 | Клавиша отключения ASR и ESP, Кнопка AUTO HOLD, Блок АБС, Блок управления электромеханического стояночного тормоза |
| 3 | 5 | Выключатель освещения, Выключатель стоп-сигналов, Датчик уровня и температуры моторного масла, Блок управления усилителя рулевого управления |
| 4 | 5 | Блок управления системы электронного регулирования демпфирования, Блок управления распознавания прицепа, Блок управления системы адаптивного освещения и корректора фар, Диагностический разъём |
| 5 | 10 | Регулятор яркости подсветки выключателей и комбинации приборов, Регулятор корректора фар, Блок управления левой фары |
| 6 | 10 | Блок управления системы полного привода |
| 7 | 5 | Блок управления комбинации приборов, Диагностический интерфейс шин данных |
| 8 | 10 | Блок управления правой фары, Исполнительный электродвигатель корректора правой фары |
| 9 | 10 | Блок управления подушек безопасности, Блок управления системы определения занятости сиденья, Контрольная лампа отключения подушки безопасности переднего пассажира |
| 10 | 10 | Переключатель Tiptronic, Расходомер воздуха, Блок управления топливного насоса , Блок управления топливного насоса, Реле питания Motronic, Блок управления двигателя |
| 11 | 5 | Клавиша аварийного регистратора данных, Зеркало с таксометром, Тахограф |
| 12 | 10 | Блок управления двери водителя, Блок управления двери переднего пассажира |
| 13 | 10 | Выключатель освещения, диагностический разъём |
| 14 | 10 | Сирена сигнализации |
| 15 | 5 | Блок управления бортовой сети, Передний плафон освещения салона |
| 16 | 10 | Электронный замок зажигания, Блок управления электронной системы блокировки рулевой колонки |
| 17 | 5 | Клавиша электромеханического стояночного тормоза, Блок АБС |
| 18 | 10 | Нагревательный резистор системы вентиляции картера двигателя (исполнение для стран с холодным климатом) |
| 19 | 7,5 | Блок управления адаптивного круиз-контроля, Блок управления парковочного ассистента, Блок управления ассистента движения по полосе, Блок управления парковочного автопилота |
| 20 | 5 | Панель управления системы открывания гаражных ворот |
| 21 | 10 | Электрохромное внутреннее зеркало заднего вида, Выключатель с регулятором обогрева сиденья, Датчик высокого давления, Датчик загрязнения воздуха, Реле приточного вентилятора, Нагревательный резистор жиклеров омывателя, Блок управления климатической установки , Реле контроля напряжения |
| 22 | 20 | Блок управления электромеханического стояночного тормоза |
| 23 | 15 | Блок управления распознавания прицепа |
| 24 | 20 | Блок управления электромеханического стояночного тормоза |
| 25 | 20 | Блок управления распознавания прицепа |
| 26 | 15 | Блок управления системы электронного регулирования демпфирования |
| 27 | 15 / 20 | Реле топливного насоса |
| 28 | 10 | Блок управления задних дверей, Центральный блок управления систем комфорта |
| 29 | 25 | Блок управления подогрева задних сидений |
| 30 | 20 | Блок управления сдвижного люка |
| 31 | 30 | Инвертор с розеткой, 12 В - 230 В |
| 32 | 30 | Блок управления бортовой сети (обогрев заднего стекла) |
| 33 | 30 | Реле системы очистки фар, Насос омывателя фар |
| 34 | 25 | Блок управления подогрева передних сидений |
| 35 | 30 | Блок управления задних дверей |
| 36 | 15 | Выключатель регулировки поясничного подпора сиденья, Клавиша регулировки угла наклона подушки сиденья, Клавиша регулировки положения спинки сиденья |
| 37 | 10 | Датчик магнитного поля для компаса, Датчик дождя и освещённости, Датчик наклона автомобиля, Блок управления камеры заднего вида, Блок управления Climatronic, Устройство приема радиосигнала дополнительного жидкостного отопителя , Реле контроля напряжения |
| 38 | 40 | Реле приточного вентилятора, Блок управления приточного вентилятора, Climatronic |
| 39 | 15 | Многофункциональный переключатель (только для а/м с 6-ступенчатой АКП), Блок управления автоматической коробки передач, Выключатель фонарей заднего хода, Блок Mechatronik КП DSG |
| 40 | 15 | Реле зарядки второй АКБ, Насос стеклоомывателя, Электродвигатель очистителя заднего стекла |
| 41 | 20 | Прикуриватель |
| 42 | 15 | Розетка 12 В |
| 43 | 20 | Блок управления дополнительного отопителя (только при наличии второй АКБ) |
| 44 | 30 | Блок управления двери водителя и пассажира |
| 45 | 20 | Реле для работы в режиме автономного отопителя (только при наличии второй АКБ) |
| 46 | Не используется | |
| 47 | 10 | Приемопередающее устройство телефона (только а/м с системой Старт-стоп) |
| 48 | 5 | Блок управления в комбинации приборов (только а/м с системой Старт-стоп) |
| 49 | Не используется |
В данном исполнении за прикуриватели отвечает предохранитель номер 41 на 20А. А за дополнительные розетки – 42 на 15А.
Блок предохранителей со стороны пассажира
Расположен в правом торце приборной панели, так же как и левый, закрыт защитной крышкой.
1-ый вариант исполнения
| № | A | Назначение предохранителей |
|---|---|---|
| 1 | 5 | Датчик магнитного поля для компаса (только а/м с мая 2005 года) |
| 2 | 5 | Блок управления электромеханического стояночного тормоза, Блок управления АБС |
| 3 | 5 | Датчик магнитного поля для компаса (только а/м до апреля 2006 года), Блок управления парковочного ассистента |
| 4 | 5 | Блок управления адаптивного круиз-контроля |
| 5 | 10 | Блок управления правой фары (только для фар с газоразрядными лампами) |
| 6 | 5 | Переключатель Tiptronic |
| 7 | 5 | Блок управления системы адаптивного освещения и корректора фар (только для фар с газоразрядными лампами) |
| 8 | 5 | Датчик высокого давления, Датчик уровня и температуры моторного масла |
| 9 | 10 | Контрольная лампа отключения подушки безопасности переднего пассажира, Блок управления подушек безопасности, Блок управления системы определения занятости сиденья |
| 10 | 5 | Блок управления топливного насоса |
| 11 | Не используется | |
| 12 | 10 | Блок управления двери переднего пассажира, Блок управления правой задней двери (только а/м до апреля 2006 года) |
| 13 | 10 | Блок управления парковочного ассистента (только а/м до апреля 2006 года) |
| 14 | 5 | Блок управления видеокамеры заднего вида (только а/м с ноября 2007 года) |
| 15 | 5 | Блок управления Climatronic, Блок управления климатической установки |
| 16 | 5 | Переключатель Tiptronic |
| 17 | 5 | Контрольная лампа электромеханического стояночного тормоза, Блок управления ABS |
| 18 | Не используется | |
| 19 | Не используется | |
| 20 | Не используется | |
| 21 | Не используется | |
| 22 | 30 | Инвертор с розеткой, 12 В - 230 В |
| 23 | 30 | Блок управления задними дверьми |
| 24 | 30 | Блок управления доводчика задней левой двери (Variant) |
| 25 | 30 | Блок управления доводчика задней правой двери (Variant) |
| 26 | Не используется | |
| 27 | 25 | Блок управления подогрева задних сидений |
| 28 | 15 | Блок управления топливного насоса (только а/м до апреля 2006 года) |
| 29 | 30 | Блок управления двери водителя и пассажира |
| 30 | 20 | Блок управления электромеханического стояночного тормоза (только а/м до апреля 2006 года), Центральный блок управления системы комфорта (только а/м с мая 2006 года и до октября 2006 года) |
| 31 | 20 | Блок управления электромеханического стояночного тормоза (только а/м до апреля 2006 года) 15А Блок управления топливного насоса |
| 32 | Не используется | |
| 33 | 20 | Розетка 12 В (только а/м до апреля 2006 года) |
| 34 | 15 | Блок управления топливного насоса |
| 35 | 20 | Прикуриватель (только а/м до апреля 2006 года) |
| 36 | Не используется | |
| 37 | Не используется | |
| 38 | 15 | Розетка 12 В (только а/м с мая 2006 года) |
| 39 | 10 | Регулятор подогрева сиденья, Блок управления Climatronic, Реле зарядки второй АКБ, Нагревательный элемент жиклеров омывателя |
| 40 | 5 | Аварийный регистратор данных (только а/м в исполнении такси до мая 2005 года) |
| 41 | 15 | Таксометр, Зеркало с таксометром, Лампа подсветки клавиши при активированной сигнализации, Место подключения в вещевом ящике и багажном отделении |
| 42 | 20 | Место подключения в вещевом ящике (только а/м в исполнении такси до мая 2005 года) |
| 43 | 5 | Блок управления дистанционного управления противоугонной сигнализации такси, Место подключения в вещевом ящике и багажном отделении |
| 44 | 10 | Блок управления дистанционного управления противоугонной сигнализации такси, Розетка 12 В |
За прикуриватель отвечает предохранитель номер 35 на 20А.
2-ой вариант исполнения
Использовался на автомобилях с мая 2008 года выпуска
| № | A | Описание |
|---|---|---|
| 1 | 30 | Блок управления 2 крышки багажного отсека (только Variant) |
| 2 | 30 | Блок управления крышки багажного отсека (только Variant) |
| 3 | Не используется | |
| 4 | Не используется | |
| 5 | Зарезервировано для спецавтомобилей | |
| 6 | Зарезервировано для спецавтомобилей | |
| 7 | Зарезервировано для спецавтомобилей | |
| 8 | Зарезервировано для спецавтомобилей | |
| 9 | Зарезервировано для спецавтомобилей | |
| 10 | Не используется | |
| 11 | Не используется | |
| 12 | Не используется |
Блоки реле
Они находятся под панелью приборов, со стороны водителя. Там же находится и блок управления бортовой сетью.
| № | Обозначение элементов |
|---|---|
| В1 | Реле подачи напряжения клеммы 15, (460) |
| В2 | Свободно |
| ВЗ | Свободно |
| В4 | Реле подачи напряжения клеммы 30, (449) |
| В5 | Реле обогрева заднего стекла, (53) |
| В6 | Реле двойного клаксона, (449) |
| В7 | Реле №1 двойного насоса омывателя, (404) |
| В8 | Реле №1 двойного насоса омывателя, (404) |
| В9 | Реле клеммы X, (460) |
На блоке управления бортовой сетью закреплен дополнительный держатель реле. У автомобилей с обогревом сидений в этом блоке предусмотрены тепловые биметаллические предохранители нагревательных элементов.
| № | Описание элементов |
|---|---|
| 1 | Реле дополнительного отопителя, (53) |
| 2 | Свободно |
| 3 | Реле вентилятора подачи свежего воздуха, (404) |
| 4 | Свободно |
| 5 | Реле топливного насоса №2, (404) |
| 6 | Реле омывателей фар, (53) |
| 7 | Реле подачи напряжения клеммы 50, (433) |
| A | Резерв |
| B | Резерв |
| С | Термопредохранитель №1 (30 А) регулировки положения сиденья водителя |
| D | Термопредохранитель №2 (30 А) регулировки положения сиденья водителя |
Блоки под капотом
Блок предохранителей и реле находится в левой части моторного отсека и состоит из 2 отделов: монтажного блока и отдела главных предохранителей высокой мощности.
Монтажный блок
Вариант 1
| № | A | Обозначение предохранителей |
|---|---|---|
| 1 | 5 / 15 | Блок управления автоматической коробки передач, Блок Mechatronik КП DSG |
| 2 | 30 | Блок управления ABS |
| 3 | 20 | Центральный блок управления системы комфорта (до апреля 2006 года), Блок управления системы распознавания прицепа (с мая 2006 года) |
| 4 | 5 | Блок управления бортовой сети |
| 5 | 20 | Звуковой сигнал |
| 6 | 20 | Катушки зажигания с выходными каскадами |
| 7 | 15 | Регулятор давления топлива, 5А Датчик положения педали сцепления |
| 8 | 10 | Блок управления вентилятора радиатора, Клапан газораспределения, Клапан эжекционного насоса, Клапан заслонки во впускном коллекторе |
| 9 | 5 | Реле циркуляционного насоса |
| 10 | 10 | Реле питания 2 Motronic, нагревательный элемент лямбда-зонда |
| 11 | 25 / 30 | Блок управления двигателя |
| 12 | Не используется | |
| 13 | Не используется | |
| 14 | Не используется | |
| 15 | 10 | Циркуляционный насос |
| 16 | 5 | Блок управления рулевой колонки |
| 17 | 5 | Блок управления комбинации приборов |
| 18 | 30 | Усилитель, Блок управления для спецавтомобилей |
| 19 | 15 / 20 | Головное устройство, Блок управления с дисплеем радионавигационной системы |
| 20 | 20 | Мобильный телефон, ТВ, цифровой спутник |
| 21 | 10 | ТВ-тюнер, Цифровой спутниковый радио тюнер |
| 22 | 7,5 | Блок управления мультимедийной системы |
| 23 | 10 | Блок управления вентилятора радиатора, 5А Датчик магнитного поля для компаса |
| 24 | 5 / 10 | Диагностический интерфейс шин данных |
| 25 | Не используется | |
| 26 | 10 | Блок управления двигателя, Реле питания Motronic |
| 27 | Не используется | |
| 28 | Не используется | |
| 29 | Не используется | |
| 30 | 20 | Блок управления дополнительного отопителя |
| 31 | 30 | Блок управления электродвигателя стеклоочистителя |
| 32 | 10 | Клапан давления наддува |
| 33 | 15 | Регулятор давления топлива, Нагревательный элемент лямбда-зонда |
| 34 | Не используется | |
| 35 | 20 | Реле для работы в режиме автономного отопителя |
| 36 | Не используется | |
| 37 | Не используется | |
| 38 | Не используется | |
| 39 | Не используется | |
| 40 | Не используется | |
| 41 | Не используется | |
| 42 | Не используется | |
| 43 | Не используется | |
| 44 | 10 | Диагностический насос топливной системы |
| 45 | 10 | Лямбда-зонд |
| 46 | 10 | Нагревательный элемент лямбда-зонда 1 после катализатора |
| 47 | 40 | Блок управления бортовой сети, Ближний свет фар, Габаритные огни |
| 48 | 40 | Блок управления бортовой сети, Ближний свет фар, Габаритные огни |
| 49 | Блок управления бортовой сети -J519- (питание клеммы 15) | |
| 50 | 60 | Реле зарядки второй АКБ |
| 51 | Не используется | |
| 52 | 60 | Нагревательный элемент ветрового стекла |
| 53 | 50 | Блок управления бортовой сети, Блок предохранителей слева |
| 54 | 50 | Э/мотор подачи дополнительного воздуха, Реле свечей накаливания |
| Реле | ||
| А1 | Реле подачи напряжения клеммы 30. | |
| А2 | резерв | |
| А3 | резерв | |
| А4 | резерв | |
Вариант 2
| № | A | Назначение |
|---|---|---|
| 1 | 7,5 | Блок управления мультимедийной системы |
| 2 | 30 | Блок управления ABS |
| 3 | 20 | Звуковой сигнал, Блок управления бортовой сети |
| 4 | 20 | Центральный блок управления системы комфорта (до апреля 2006 года), 25А Блок управления системы распознавания прицепа (с мая 2006 года) |
| 5 | 5 | Блок управления для контроля аккумуляторной батареи, Блок управления бортовой сети |
| 6 | 5 | Блок управления автоматической коробки передач, 15А Блок Mechatronik КП DSG |
| 7 | 15 | Блок управления с дисплеем для ТВ и радионавигационной системы, Головное устройство, Блок управления с дисплеем радионавигационной системы, 30А Стабилизатор напряжения |
| 8 | 30 | Блок Mechatronik КП DSG |
| 9 | 5 | Блок управления рулевой колонки |
| 10 | 20 | Реле топливного насоса (только а/м с дизельными двигателями), Блок управления свечей накаливания, Катушки зажигания с выходным каскадом (цилиндры 1 – 4) |
| 11 | 5 | Блок управления в комбинации приборов (только а/м с системой Старт-стоп) |
| 12 | 5 | Блок управления электроники управления мобильного телефона, Антенны, Тв-тюнера, Цифрового спутника. |
| 13 | 10 | Реле питания Motronic, Реле питания кл. 30, Блок управления двигателя |
| 14 | 25 / 30 | Блок управления двигателя |
| 15 | 5 / 10 | Диагностический интерфейс шин данных |
| 16 | 5 | Реле насоса вторичного воздуха, 10А Клапан системы рециркуляции ОГ, Электромагнитный клапан ограничения давления наддува, Нагревательный элемент лямбда-зонда |
| 17 | 10 | Клапан отключения топливного бака, 40А Реле малой мощности нагрева (с ноября 2006 года) |
| 18 | 5 | Реле нагрева, 10А Насос системы прокачки ОЖ после выключения двигателя, 30А Блок управления системы обогрева восстановителя |
| 19 | 30 | Усилитель |
| 20 | 5 | Реле дополнительного топливного насоса, Блок управления вентилятора радиатора, Блок управления свечей накаливания, 10А Датчик положения педали сцепления, Клапан 1 системы изменения фаз газораспределения, 15А Регулятор давления топлива |
| 21 | 20 | Блок управления дополнительного отопителя |
| 22 | 30 | Блок управления электродвигателя стеклоочистителя |
| 23 | 5 | Датчик магнитного поля для компаса, Блок управления свечей накаливания, 10А Термостат системы охлаждения двигателя с электронным управлением, Блок управления вентилятора радиатора, Электродвигатель привода воздушной заслонки /заслонок впускных каналов, Нагревательный элемент лямбда-зонда, Клапан газораспределения и коллектора |
| 24 | 10 / 15 | Блок управления датчика выброса окислов азота, Нагревательный элемент лямбда-зонда |
| 25 | 40 | Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты |
| 26 | 40 | Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты |
| 27 | 60 | Нагревательный элемент ветрового стекла |
| 28 | 40 / 50 | Электродвигатель насоса вторичного воздуха, Блок управления свечей накаливания |
| 29 | 50 | Блок управления бортовой сети, Реле разгрузки контакта X |
| 30 | 50 | Блок управления бортовой сети |
Щиток главных предохранителей
Он состоит из предохранителей высокой мощности, в виде плавких вставок.
Вариант 1
| № | A | Назначение |
|---|---|---|
| 1 | 150 / 180 | Генератор |
| 2 | 80 | Электродвигатель электро – усилителя рулевого управления |
| 3 | 50 / 80 | Блок управления вентилятора радиатора |
| 4 | 80 / 100 | Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа |
| 5 | 80 | Блок предохранителей справа (до апреля 2008 года), Термопредохранитель 1 регулировки положения сиденья водителя |
| 6 | 80 / 100 | Блок предохранителей слева / справа |
| 7 | 40 | Блок управления ABS |
Вариант 2
| № | A | Описание |
|---|---|---|
| 1 | 150 | Генератор |
| 2 | 80 | Электродвигатель электро – усилителя рулевого управления |
| 3 | 50 / 80 | Блок управления вентилятора радиатора |
| 4 | 60 | Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа |
| 5 | 60 / 80 | Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа |
| 6 | 80 / 100 | Блок предохранителей слева / справа |
| 7 | 60 | Кабель зарядки второй АКБ, 100А – нагревательный элемент дополнительного воздушного отопителя, Реле большой мощности нагрева |
| 8 | 40 | Блок управления ABS |
В автомобилях с дизельными двигателями, под блоком с предохранителями и реле, будет расположен блок управления свечами накала.
Блок в багажном отделении
В некоторых моделях, с установленным в багажном отделении аккумуляторной батареей, предусмотрены дополнительные элементы защиты в виде предохранителей и реле.
| № | A | Назначение |
|---|---|---|
| 1 | 30 | Блок предохранителей слева / справа |
| 2 | 80 | Предохранители в коммутационном блоке |
| 3 | 125 | Электропитание коммутационного блока |
| 4 | 5 | Блок управления бортовой сети |
В левой части багажного отсека за боковой облицовкой, могут находится несколько элементов реле: 70А – Limousine, 60А – Variant
Электросхемы
Больше информации про электрооборудование Volkswagen Passat b6, можете узнать изучив данное руководство: “скачать“.
Владельцы автомобилей пассат сс выпущенных после 2010 года, так же полезно будет ознакомится с описанием назначения для пассат б7.
