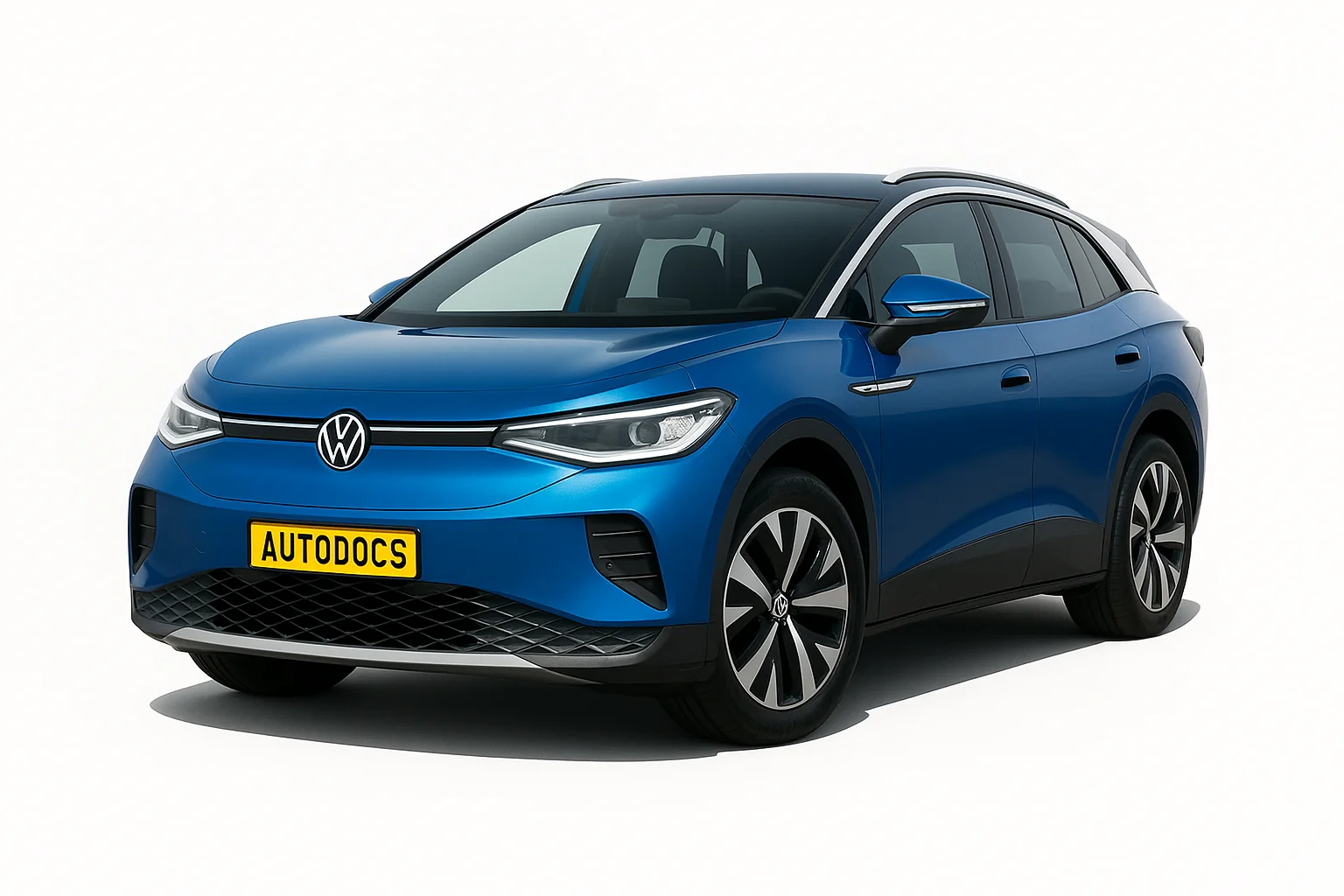

Volkswagen ID.4 випускався в 2020, 2021, 2022, 2023, 2024, 2025 на загальній базі з Volkswagen ID.5 з кузовними позначеннями Е21 та Е39 . За цей час модель пройшла фейсліфтінг. У даному матеріалі Ви знайдете опис запобіжників та реле Volkswagen ID 4 ID 5 зі схемами блоків та місцями їх розташування. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від рівня електричного обладнання, регіону постачання та року випуску Вашого автомобіля.
Зміст
Блоки під капотом
Під капотом з лівого боку, в моторному відсіку, знаходяться 2 блоки із запобіжниками.
Блок запобіжників та реле
| № | А | Опис |
|---|---|---|
| F1 | – | |
| F2 | 7,5А | Блок керування АБС |
| F3 | 10А | Зарядний пристрій 1 для високовольтної батареї Силова та керуюча електроніка електропривода Силова та керуюча електроніка 2 для електроприводу |
| F4 | 30А | Передня ліва фара |
| F5 | 30А | Передня права фара |
| F6 | 7,5А | Адаптивний круїз-контроль |
| F7 | 30А | Двірники передні праві |
| F8 | – | |
| F9 | 15А | Блок управління бортовою мережею (гудок) |
| F10 | 30А | Блок управління моторчиком склоочисника Двірники передні, ліві |
| F11 | 7,5А | Реле системи кондиціювання |
| F12 | 7,5А | Модуль генератора звуку двигуна. |
| F13 | 25А | Блок керування АБС |
| F14 | – | |
| F15 | 40А | блок управління АБС |
| F16 | 50А | Вентилятор радіатора |
| F17 | 40А | Обігрів лобового скла |
| F18 | – | |
| F19 | – | |
| F20 | – | |
| F21 | – | |
| F22 | – | |
| F23 | 10А | Блок управління двигуном/мотором |
| F24 | 5А | Вентилятор радіатора |
| F25 | 10А | Насос охолоджувальної рідини для високовольтної батареї Нагрівальний елемент PTC 3 |
| F26 | 10А | Насос охолоджуючої рідини для низькотемпературного контуру Електродвигун керування рольставнею радіатора |
| F27 | – | |
| F28 | – | |
| F29 | – | |
| F30 | – | |
| F31 | – | |
| F32 | 50А | Підсилювач гальм |
| Реле | ||
| R1 | Головне реле | |
| R2 | Реле обігріву вітрового скла | |
| R3 | Реле звукового сигналу | |
| R4 | – | |
| R5 | – | |
| R6 | Реле системи кондиціювання | |
Блок силових запобіжників
Цей блок встановлений на кришці акумулятора, поруч із блоком запобіжників та реле.
| № | А | Позначення |
|---|---|---|
| 508 | Акумулятор | |
| SA1 | 350А | Перетворювач напруги |
| SA2 | 80А | Блок керування монітором акумуляторної батареї Блок керування гідропідсилювачем керма |
| SA3 | 100А | Утримувач запобіжника С (під панеллю приладів) |
| SA4 | 100А | Утримувач запобіжника С |
| SA5 | – | |
| SA6 | 125А | Утримувач запобіжника Б (блок запобіжників під капотом) |
Блок у салоні
Блок запобіжників та реле
У салоні блок із запобіжниками та реле розташований з лівого боку під панеллю приладів.
Наприклад, для автомобілів з правостороннім керуванням.
| № | А | Призначення |
|---|---|---|
| SC1 | – | |
| SC2 | 15А | Блок керування подушками безпеки |
| SC3 | 25А | Блок керування детектором причепа |
| SC4 | 7,5А | Передня камера для систем допомоги водієві |
| SC5 | 25А | Блок управління бортовою мережею (ліве зовнішнє освітлення) |
| SC6 | 30А | Блок управління бортовою мережею (салонне освітлення) |
| SC7 | 30А | Блок керування обігрівачем та кондиціонером (обігрів сидінь) |
| SC8 | 15А | Блок управління регулюванням люка зсуву в даху |
| SC9 | 30А | Блок керування водійськими дверима (Для моделей з лівостороннім керуванням) Блок керування дверей переднього пасажира Для моделей з правостороннім керуванням Блок управління заднім водійськими дверима (Для моделей з лівостороннім керуванням) Блок керування задніх дверей з боку пасажира Для моделей з правостороннім керуванням) |
| SC10 | 10А | Ліва задня фара Центральний блок задніх ліхтарів |
| SC11 | 15А | Блок керування детектором причепа |
| SC12 | – | |
| SC13 | 40А | Блок управління бортовою мережею (центральний замок) |
| SC14 | 30А | Блок керування цифровою аудіосистемою |
| SC15 | – | |
| SC16 | – | |
| SC17 | 5А | Блок управління системою допомоги при паркуванні Блок управління асистентом зміни смуги руху Блок управління 2 асистента зміни смуги руху |
| SC18 | 5А | Блок управління електронного блокування рульової колонки Блок управління електроприводом відкривання кришки багажника Інтерфейс для системи входу та запуску Блок управління 2 для захисту від злому Блок управління 3 для захисту від злому Блок управління 4 для захисту від злому Блок управління 5 для захисту від злому Блок управління мобільною системою авторизації входу та запуску Модуль генератора звуку двигуна 2 |
| SC19 | 5А | Блок керування модулем екстреного виклику та блок зв'язку Блок керування з дисплеєм інформаційної системи водія |
| SC20 | 7,5/10А | Телефонний кронштейн Блок управління стабілізацією передачі та прийому USB-з'єднання 1 |
| SC21 | 7,5А | Ручка задньої кришки Блок керування камерою верхнього огляду |
| SC22 | 10А | Блок керування двигуном/мотором |
| SC23 | 5А | Блок управління доступом до Інтернету |
| SC24 | 10А | Права група задніх ліхтарів Центральний блок задніх ліхтарів |
| SC25 | 25А | Передній лівий ремінь безпеки |
| SC26 | 30А | Блок керування водійськими дверима (Для моделей з правостороннім кермовим керуванням) Блок керування дверима переднього пасажира (Для моделей з лівостороннім керуванням) Блок керування задніми водійськими дверима (для моделей з правостороннім керуванням) Блок керування задніми дверима з боку пасажира (для моделей з лівостороннім керуванням) |
| SC27 | 25А | Ремінь безпеки передній правий |
| SC28 | 10А | Блок керування акумуляторним регулюванням Роз'єм для обслуговування високовольтної системи |
| SC29 | 15А | Блок керування детектором причепа |
| SC30 | 20/25А | Блок управління 1 інформаційної електроніки |
| SC31 | 25А | Блок керування детектором причепа |
| SC32 | 25А | Блок управління бортовою мережею (праве зовнішнє освітлення) |
| SC33 | – | |
| SC34 | 15А | Блок управління системою обігрівача та кондиціювання |
| SC35 | 40А | Обігрів задніх сидінь |
| SC36 | 40А | Блок керування вентилятором припливного повітря |
| SC37 | 30А | Блок керування задньою кришкою |
| SC38 | 7,5А | Блок управління переднім лівим масажним сидінням Блок управління переднім правим масажним сидінням |
| SC39 | 15А | Блок керування електронікою кермової колонки |
| SC40 | 7,5/10А | Звуковий сигнал |
| SC41 | 5А | Діагностичний інтерфейс шини даних |
| SC42 | – | |
| SC43 | 7,5А | Блок управління та індикації задньої системи кондиціювання Датчик концентрації вуглекислого газу в салоні Датчик температури салону автомобіля Реле обігріву заднього скла |
| SC44 | 7,5А | Блок управління склопідйомником у двері водія Діагностичне з'єднання Вимикач світла (ближнє світло) Датчик дощу та світла, Фонове освітлення ІДЕНТИФІКАТОР. Світло |
| SC45 | 5А | Блок керування електронікою кермової колонки |
| SC46 | 7,5/10А | Блок індикації передньої інформаційної індикації та блок управління блоку управління Блок управління проекційним дисплеєм |
| SC47 | 10А | Блок керування демпфуванням з електронним керуванням |
| SC48 | 7,5А/10А | USB-роз'єм для заряджання 1 |
| SC49 | – | |
| SC50 | – | |
| SC51 | – | |
| SC52 | 20А | Розетка 12 В 3 |
| SC53 | – | |
| SC54 | – | |
| SC55 | – | |
| SC56 | – | |
| SC57 | – | |
| SC58 | 7,5А | Блок управління мобільною системою авторизації входу та запуску |
| SC59 | 7,5А | Блок управління розпізнавання зайнятості сидіння Реле для розеток Внутрішнє дзеркало з автоматичним затемненням. |
| SC60 | 7,5А | Діагностична сполука |
| SC61 | 5А | Силова та керуюча електроніка електропривода Силова та керуюча електроніка 2 для електроприводу |
| SC62 | – | |
| SC63 | – | |
| SC64 | – | |
| SC65 | – | |
| SC66 | 15А | Електродвигун склоочисника заднього скла |
| SC67 | 30А | Частотний фільтр частотної модуляції (FM) у позитивному проводі Обігрів заднього скла |
| Реле | ||
| R1 | Реле для розеток | |
| R2 | Реле подачі напруги на клему 15 | |
| R3 | Реле обігріву заднього скла | |
За роботу USB розеток та прикурювача відповідають запобіжники 48 та 52.
Поряд можуть встановлюватися додаткові запобіжники, наприклад, у верхній частині на 30А Потенціометр електричних гальм причепа (для американського ринку), і праворуч 2 шт по 15А відповідальні за блоки керування регулюванням сидіння водія та пасажира (на фото великі сині).
