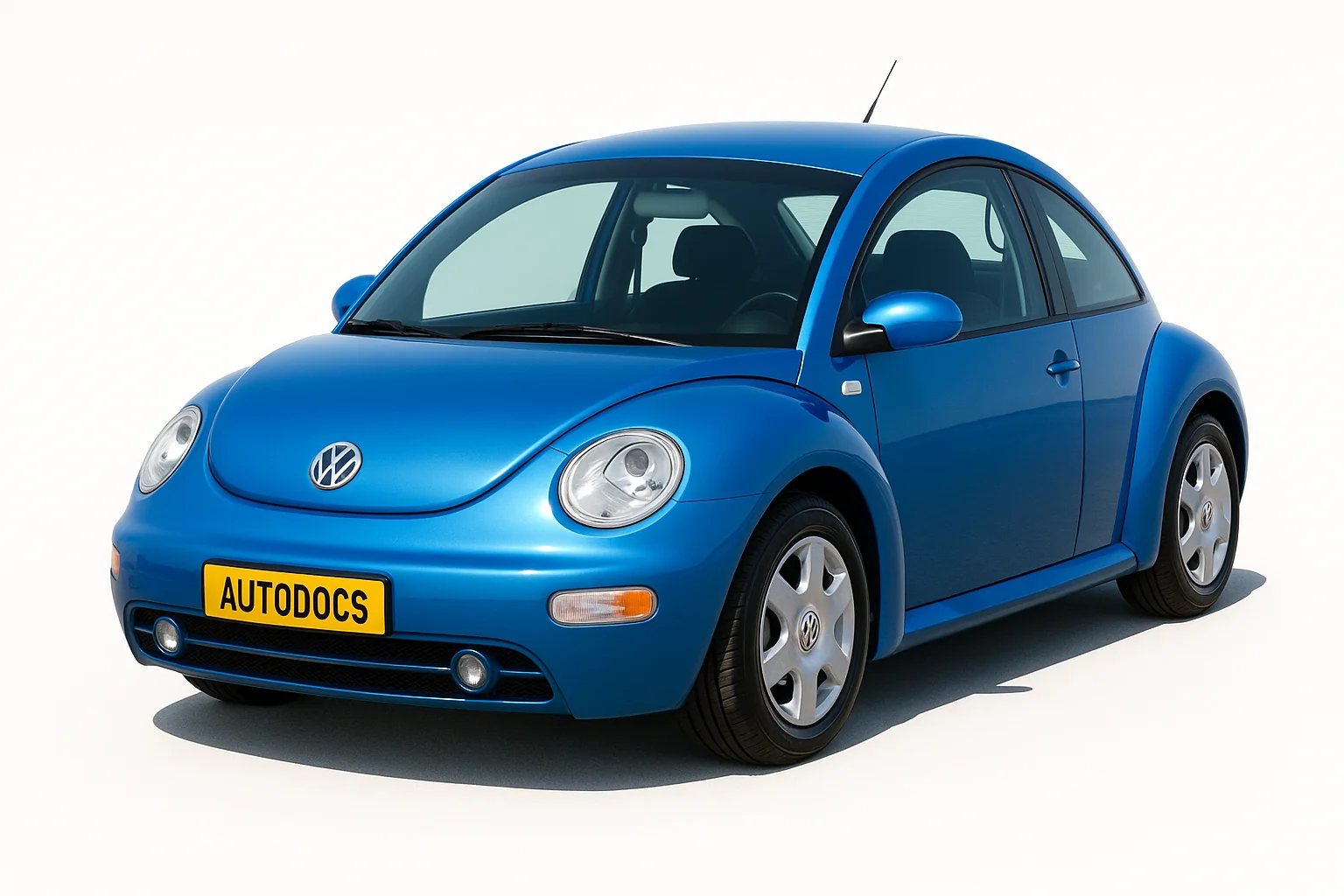

Volkswagen New Beetle (а4)випускався в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 хетчбек та кабріолет. За цей період він пройшов рестайлінг. Багато хто плутає даний автомобіль з Beetle (жук), проте це різні моделі, наприклад в нью бітл двигун розташований спереду, а багажник ззаду, відповідно і електро - схеми різні. У даному матеріалі ми надамо для ознайомлення опис блоків запобіжників та реле фольксваген нью бітл. Окремо відзначимо запобіжник, що відповідає за прикурювач.
Кількість запобіжників та реле може відрізнятися від представленого та залежить від року випуску та рівня електро оснащеності автомобіля. У разі труднощів зверніться до найближчого дилера.
Блоки під капотом
Блок із реле
Додатковий блок реле перебуває під капотом на перегородці.
Там можуть бути такі реле: включення насоса вторинного повітря або свічок розжарення. Реле покажчиків поворотів та аварійної сигналізації вбудовано в сам вимикач аварійної сигналізації. А блок керування електровентиляторами системи охолодження встановлений на лівому лонжероні під акумуляторною батареєю.
Блок на кришці АКБ
Він знаходиться на кришці акумуляторної батареї.
Складається з відділу запобіжників та плавких вставок високої потужності.
Схема
Позначення
| S131 | 50А Насос вторинного повітря |
| S132 | 50А Система керування двигуна |
| S133 | 40/50А Електродвигун вентилятора системи охолодження двигуна |
| S134 | 110А Електроустаткування |
| S138 | 110/150А Висновок «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Електродвигун вентилятора системи охолодження двигуна |
Блоки в салоні
Блок запобіжників
Він знаходиться в торці панелі приладів зліва і закритий захисною кришкою. З протилежного боку якої має бути інструкція з актуальним призначенням запобіжників.
Схема блоку
Опис
| F1 | 10А Лампа освітлення речового ящика, електрообігрів дзеркал |
| F2 | 10А Покажчики повороту, аварійна сигналізація, електрокоректор світла Фар |
| F3 | 5А Реле протитуманних фар, регулятор освітлення |
| F4 | 5А Лампи ліхтарів освітлення номерного знака |
| f5 | 7,5А Кондиціонер, система керування двигуном, електропривод дзеркал, обігрів сидінь |
| F6 | 5А Центральне блокування замків та електричні склопідйомники |
| f7 | 10А Лампи світла заднього ходу |
| F9 | 5А АБС, система стабілізації руху, система керування тяговою силою |
| F10 | 15А Електронний блок керування (ЕБУ) |
| F11 | 5А Щиток приладів |
| F12 | 7,5А Живлення діагностичного приладу |
| F13 | 10А Лампи сигналів гальмування |
| F14 | 10А Лампи освітлення салону |
| F15 | 5А Щиток приладів, система стабілізації руху |
| F18 | 10А Права фара (дальнє світло) |
| F19 | 10А Ліва фара (дальнє світло) |
| F20 | 15А Права фара (ближнє світло), права фара (газорозрядна лампа), керування світлом фар з газорозрядними лампами |
| F21 | 15А Ліва фара (ближнє світло), ліва фара (газорозрядна лампа) |
| F22 | 5А Лампа габаритною світла (права фара) |
| F23 | 5А Лампа габаритного світла (ліва фара) |
| F24 | 20А Електродвигун очищувача вітрового скла, електродвигун склоомивача |
| F25 | 25А Електровентилятор обігрівача, кондиціонер |
| F26 | 25А Електрообігрів заднього скла |
| F27 | 15А Електродвигун очищувача скла дверей багажного відділення |
| F28 | 15А Паливний насос |
| F29 | 15А Електронний блок керування, запалювання |
| F31 | 20А Автоматична коробка передач |
| f32 | 10А Форсунки |
| f34 | 10А Система керування двигуном |
| F35 | 30А Гніздо 12 В |
| F36 | 15А Протитуманні фари |
| F37 | 10А Автомагнітола, система «комфорт», центральне блокування, електричні склопідйомники |
| F38 | 15А Лампа освітлення багажника, центральне блокування, кришка лючка горловини паливного бака |
| F39 | 15А Аварійна сигналізація |
| F40 | 20А Звуковий сигнал |
| F41 | 15А Запобіжник прикурювача |
| F42 | 15А Автомагнітола |
| f43 | 10А Система керування двигуном |
| F44 | 15А Обігрів сидінь |
За прикурювач відповідає запобіжник номер 41 на 30А.
Блок реле
Основний блок із реле знаходиться під самою панеллю, з боку водія.
Фото приклад
Схема
Розшифровка
Блок R
- I Реле звукового сигналу — Реле 53
- II Проміжне реле контакту Х - Реле 100
- III Вільне
- IV Реле паливного насосу. Реле свічок розжарювання - Реле 409/167/103
- V Реле склоочисників - Реле 603, 377, 389, 192
- VI Вільне
- А Запобіжник для електричного регулювання сидіння
- В вільне
- З Запобіжник для електричних склопідйомників, центрального замку та зовнішніх дзеркал заднього виду, що обігріваються.
Блок Z13
- Реле протитуманних фар - Реле 53
- Реле дистанційного розблокування задніх дверей
- Реле блокування стартера
- Вільне
- Вільне
- Реле розподільне для радіо/телефону — Реле 147
- Реле електронного контролю частоти обертання (EPS)
- Реле зовнішнього освітлення
- Реле паливного насоса (Syncro-дизель) та блок управління сигналізації – ТАКСІ
- Блок управління сигналізації - ТАКСІ
- Реле блокування стартера та заднього ходу - Реле 175
- Реле подачі напруги на клему 30
- Реле вентилятора радіатора (кондиціонер)
Плавкі запобіжники на блоці Z13
- D Вільне
- Е Задній склопідйомник
- F Миготливий світлосигнальний пристрій для попереджувальної сигналізації крадіжки
- G Рупор для попереджувальної сигналізації крадіжки
