Volkswagen Passat B6 reprezentuje 6. generację modeli Passat. Produkowany w latach 2005, 2006, 2007, 2008, 2009 i 2010 zarówno z silnikami benzynowymi, jak i wysokoprężnymi, w wersjach nadwoziowych sedan i kombi. 4-drzwiowe coupe na bazie Passata B6 stanowi oddzielny model i nosi nazwę Passat CC, produkowany od 2008 do 2015 roku. W niniejszym artykule przedstawimy opis bloków bezpieczników i przekaźników Volkswagena Passata B6 (CC) wraz ze schematami i zdjęciami. Osobno wyróżnimy bezpiecznik odpowiadający za gniazdo zapalniczki.
Zwracamy uwagę, że liczba bloków oraz ich warianty wykonania mogą różnić się od niniejszego materiału i zależą od roku produkcji oraz poziomu wyposażenia elektrycznego Państwa pojazdu.
Spis treści
Ogólne rozmieszczenie bloków
- Blok bezpieczników w panelu wskaźników od strony pasażera
- Blok obok akumulatora
- Blok za wykładziną w przedziale bagażowym
- Blok bezpieczników w panelu wskaźników od strony kierowcy
- Bloki przekaźników
- Blok bezpieczników i przekaźników pod maską
- Blok bezpieczników głównych
Bloki w kabinie
Blok bezpieczników od strony kierowcy
Znajduje się w lewym końcu panelu wskaźników, za osłoną.
Wariant 1
Stosowany głównie do kwietnia 2008 roku.
| Nr | A | Opis |
|---|---|---|
| 1 | 10 | Gniazdo diagnostyczne |
| 2 | 5 | Przycisk wyłączający ASR i ESP, Przycisk AUTO HOLD |
| 3 | 5 | Jednostka sterująca wspomagania układu kierowniczego |
| 4 | 5 | Wyłącznik świateł hamowania |
| 5 | 10 | Regulator korektora reflektorów, Silnik wykonawczy korektora reflektorów, Jednostka sterująca lewego reflektora |
| 6 | 5 | Jednostka sterująca rozpoznawania przyczepy |
| 7 | 5 | Jednostka sterująca zestawu wskaźników, Interfejs diagnostyczny magistrali danych |
| 8 | 5 | Wyłącznik osłony tylnej szyby (do maja 2005), Panel sterowania systemem otwierania bramy garażowej (do maja 2005), Jednostka sterująca tylnej osłony (do maja 2005), Elektrochromiczne wewnętrzne lusterko wsteczne |
| 9 | 10 | Jednostka sterująca układu napędu na wszystkie koła |
| 10 | 5 | Przekaźnik zasilania Motronic, Jednostka sterująca silnika |
| 11 | 5 | Przycisk rejestratora zdarzeń, Lusterko z taksometrem, Tachograf |
| 12 | 10 | Jednostka sterująca drzwi kierowcy, Jednostka sterująca prawej tylnej drzwi (od maja 2006) |
| 13 | 10 | Wyłącznik oświetlenia, gniazdo diagnostyczne |
| 14 | 5 | Jednostka sterująca elektronicznego systemu blokady kolumny kierownicy |
| 15 | 5 | Jednostka sterująca sieci pokładowej, Przednia lampa oświetlenia wnętrza |
| 16 | 10 | Elektroniczny zamek zapłonu |
| 17 | 10 | Moduł nadawczo-odbiorczy 1 systemu ochrony wnętrza lub dodatkowego ogrzewania, Czujnik deszczu i światła, Czujnik pochylenia pojazdu, Syrena alarmowa |
| 18 | Nie używane | |
| 19 | Nie używane | |
| 20 | Nie używane | |
| 21 | Nie używane | |
| 22 | 10 | Przepływomierz powietrza 5A Przekaźnik elektrycznej pompy paliwowej 2 |
| 23 | 10 | Rezystor grzejny układu wentylacji skrzyni korbowej (wersja dla krajów o zimnym klimacie) |
| 24 | 5 / 20 | Wyłącznik świateł cofania, przełącznik wielofunkcyjny, jednostka sterująca automatycznej skrzyni biegów, Jednostka Mechatronik skrzyni DSG |
| 25 | 10 | Wtryskiwacze (do listopada 2005), 10A Panel sterowania systemem otwierania bramy garażowej (do kwietnia 2006) |
| 26 | 10 | Wyłącznik osłony tylnej szyby (od maja 2005), Jednostka sterująca tylnej osłony (od maja 2005) |
| 27 | 5 | Przekaźnik wentylatora nawiewnego, Jednostka sterująca Climatronic |
| 28 | 20 | Jednostka sterująca systemu rozpoznawania przyczepy (od maja 2006) |
| 29 | 20 | Jednostka sterująca rozpoznawania przyczepy (tylny lewy światło pozycyjne, światło hamowania, kierunkowskaz prawy/lewy) (do kwietnia 2006), Jednostka sterująca elektromechanicznego hamulca postojowego (od maja 2006) |
| 30 | 15 | Jednostka sterująca rozpoznawania przyczepy, Jednostka sterująca elektromechanicznego hamulca postojowego (od maja 2006) |
| 31 | 15 / 25 | Jednostka sterująca systemu rozpoznawania przyczepy (do kwietnia 2006), (od maja 2006) Jednostka sterująca pompy paliwowej i jej przekaźnika |
| 32 | 30 | Jednostka sterująca sieci pokładowej (ogrzewanie tylnej szyby) |
| 33 | 20 | Jednostka sterująca dachu przesuwnego |
| 34 | 15 | Pompa paliwowa wspomagająca |
| 35 | 25 / 30 | Przekaźnik systemu czyszczenia reflektorów, pompa spryskiwaczy reflektorów |
| 36 | 20 | Przekaźnik do pracy w trybie ogrzewania postojowego (z wyjątkiem pojazdów z Climatronic) |
| 37 | 25 | Jednostka sterująca ogrzewania przednich foteli |
| 38 | 15 | Jednostka sterująca systemu rozpoznawania przyczepy (od maja 2006), Gniazdo zapalniczki (do kwietnia 2006), Tylne gniazdo zapalniczki – (do kwietnia 2006) |
| 39 | 5 / 40 | Jednostka sterująca wentylatora nawiewnego (Climatronic), Jednostka sterująca klimatyzacji |
| 40 | 5 | Wyłącznik oświetlenia |
| 41 | 15 | Gniazdo zapalniczki (od maja 2006), Tylne gniazdo zapalniczki (od maja 2006), 40A Wentylator nawiewny i jego przekaźnik (do kwietnia 2006), |
| 42 | 15 | Pompa i silnik elektryczny spryskiwaczy przedniej i tylnej szyby |
| 43 | 20 | Jednostka sterująca dodatkowego ogrzewania |
| 44 | 20 | Przekaźnik do pracy w trybie ogrzewania postojowego |
| 45 | 25 | Gniazdo 12 V |
| 46 | 5 | Wyłącznik radiostacji, Przycisk uruchamiania silnika |
| 47 | 15 | Taksometr, miejsca podłączenia wyposażenia dodatkowego, lampka kontrolna oświetlenia wnętrza |
| 48 | 20 | Miejsce podłączenia do ładowarki (tylko pojazdy w wersji policyjnej od maja 2005) |
| 49 | Nie używane |
W zależności od roku produkcji, za gniazdo zapalniczki odpowiada bezpiecznik 38 lub 41 o natężeniu 15A.
Wariant 2
Pojazdy produkowane od maja 2008 roku.
| Nr | A | Opis |
|---|---|---|
| 1 | 10 | Osłony tylnej szyby |
| 2 | 5 | Przycisk wyłączający ASR i ESP, Przycisk AUTO HOLD, Jednostka ABS, Jednostka sterująca elektromechanicznego hamulca postojowego |
| 3 | 5 | Wyłącznik oświetlenia, Wyłącznik świateł hamowania, Czujnik poziomu i temperatury oleju silnikowego, Jednostka sterująca wspomagania układu kierowniczego |
| 4 | 5 | Jednostka sterująca systemu elektronicznej regulacji tłumienia, Jednostka sterująca rozpoznawania przyczepy, Jednostka sterująca systemu adaptacyjnego oświetlenia i korektora reflektorów, Gniazdo diagnostyczne |
| 5 | 10 | Regulator jasności podświetlenia wyłączników i zestawu wskaźników, Regulator korektora reflektorów, Jednostka sterująca lewego reflektora |
| 6 | 10 | Jednostka sterująca układu napędu na wszystkie koła |
| 7 | 5 | Jednostka sterująca zestawu wskaźników, Interfejs diagnostyczny magistrali danych |
| 8 | 10 | Jednostka sterująca prawego reflektora, Silnik wykonawczy korektora prawego reflektora |
| 9 | 10 | Jednostka sterująca poduszek powietrznych, Jednostka sterująca systemu wykrywania zajętości fotela, Lampka kontrolna wyłączenia poduszki powietrznej przedniego pasażera |
| 10 | 10 | Przełącznik Tiptronic, Przepływomierz powietrza, Jednostka sterująca pompy paliwowej, Jednostka sterująca pompy paliwowej, Przekaźnik zasilania Motronic, Jednostka sterująca silnika |
| 11 | 5 | Przycisk rejestratora zdarzeń, Lusterko z taksometrem, Tachograf |
| 12 | 10 | Jednostka sterująca drzwi kierowcy, Jednostka sterująca drzwi przedniego pasażera |
| 13 | 10 | Wyłącznik oświetlenia, gniazdo diagnostyczne |
| 14 | 10 | Syrena alarmowa |
| 15 | 5 | Jednostka sterująca sieci pokładowej, Przednia lampa oświetlenia wnętrza |
| 16 | 10 | Elektroniczny zamek zapłonu, Jednostka sterująca elektronicznego systemu blokady kolumny kierownicy |
| 17 | 5 | Przycisk elektromechanicznego hamulca postojowego, Jednostka ABS |
| 18 | 10 | Rezystor grzejny układu wentylacji skrzyni korbowej (wersja dla krajów o zimnym klimacie) |
| 19 | 7,5 | Jednostka sterująca adaptacyjnego tempomatu, Jednostka sterująca asystenta parkowania, Jednostka sterująca asystenta utrzymania pasa ruchu, Jednostka sterująca autopilota parkowania |
| 20 | 5 | Panel sterowania systemem otwierania bramy garażowej |
| 21 | 10 | Elektrochromiczne wewnętrzne lusterko wsteczne, Wyłącznik z regulatorem ogrzewania fotela, Czujnik wysokiego ciśnienia, Czujnik zanieczyszczenia powietrza, Przekaźnik wentylatora nawiewnego, Rezystor grzejny dysz spryskiwaczy, Jednostka sterująca klimatyzacji, Przekaźnik kontroli napięcia |
| 22 | 20 | Jednostka sterująca elektromechanicznego hamulca postojowego |
| 23 | 15 | Jednostka sterująca rozpoznawania przyczepy |
| 24 | 20 | Jednostka sterująca elektromechanicznego hamulca postojowego |
| 25 | 20 | Jednostka sterująca rozpoznawania przyczepy |
| 26 | 15 | Jednostka sterująca systemu elektronicznej regulacji tłumienia |
| 27 | 15 / 20 | Przekaźnik pompy paliwowej |
| 28 | 10 | Jednostka sterująca tylnych drzwi, Centralna jednostka sterująca systemu komfortu |
| 29 | 25 | Jednostka sterująca ogrzewania tylnych foteli |
| 30 | 20 | Jednostka sterująca dachu przesuwnego |
| 31 | 30 | Falownik z gniazdem, 12 V - 230 V |
| 32 | 30 | Jednostka sterująca sieci pokładowej (ogrzewanie tylnej szyby) |
| 33 | 30 | Przekaźnik systemu czyszczenia reflektorów, Pompa spryskiwaczy reflektorów |
| 34 | 25 | Jednostka sterująca ogrzewania przednich foteli |
| 35 | 30 | Jednostka sterująca tylnych drzwi |
| 36 | 15 | Wyłącznik regulacji podparcia lędźwiowego fotela, Przycisk regulacji kąta nachylenia siedziska fotela, Przycisk regulacji położenia oparcia fotela |
| 37 | 10 | Czujnik pola magnetycznego dla kompasu, Czujnik deszczu i światła, Czujnik pochylenia pojazdu, Jednostka sterująca kamery cofania, Jednostka sterująca Climatronic, Urządzenie odbioru sygnału radiowego dodatkowego ogrzewania płynem, Przekaźnik kontroli napięcia |
| 38 | 40 | Przekaźnik wentylatora nawiewnego, Jednostka sterująca wentylatora nawiewnego, Climatronic |
| 39 | 15 | Przełącznik wielofunkcyjny (tylko dla pojazdów z 6-biegową automatyczną skrzynią biegów), Jednostka sterująca automatycznej skrzyni biegów, Wyłącznik świateł cofania, Jednostka Mechatronik skrzyni DSG |
| 40 | 15 | Przekaźnik ładowania drugiego akumulatora, Pompa spryskiwaczy szyby, Silnik elektryczny wycieraczki tylnej szyby |
| 41 | 20 | Gniazdo zapalniczki |
| 42 | 15 | Gniazdo 12 V |
| 43 | 20 | Jednostka sterująca dodatkowego ogrzewania (tylko w przypadku drugiego akumulatora) |
| 44 | 30 | Jednostka sterująca drzwi kierowcy i pasażera |
| 45 | 20 | Przekaźnik do pracy w trybie ogrzewania postojowego (tylko w przypadku drugiego akumulatora) |
| 46 | Nie używane | |
| 47 | 10 | Urządzenie nadawczo-odbiorcze telefonu (tylko pojazdy z systemem Start-Stop) |
| 48 | 5 | Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 49 | Nie używane |
W tym wykonaniu za gniazda zapalniczki odpowiada bezpiecznik numer 41 o natężeniu 20A. Za dodatkowe gniazda – 42 o natężeniu 15A.
Blok bezpieczników od strony pasażera
Znajduje się w prawym końcu panelu wskaźników, podobnie jak lewy, zamknięty osłoną.
1. wariant wykonania
| Nr | A | Przeznaczenie bezpieczników |
|---|---|---|
| 1 | 5 | Czujnik pola magnetycznego dla kompasu (tylko pojazdy od maja 2005) |
| 2 | 5 | Jednostka sterująca elektromechanicznego hamulca postojowego, Jednostka sterująca ABS |
| 3 | 5 | Czujnik pola magnetycznego dla kompasu (tylko pojazdy do kwietnia 2006), Jednostka sterująca asystenta parkowania |
| 4 | 5 | Jednostka sterująca adaptacyjnego tempomatu |
| 5 | 10 | Jednostka sterująca prawego reflektora (tylko dla reflektorów z lampami wyładowczymi) |
| 6 | 5 | Przełącznik Tiptronic |
| 7 | 5 | Jednostka sterująca systemu adaptacyjnego oświetlenia i korektora reflektorów (tylko dla reflektorów z lampami wyładowczymi) |
| 8 | 5 | Czujnik wysokiego ciśnienia, Czujnik poziomu i temperatury oleju silnikowego |
| 9 | 10 | Lampka kontrolna wyłączenia poduszki powietrznej przedniego pasażera, Jednostka sterująca poduszek powietrznych, Jednostka sterująca systemu wykrywania zajętości fotela |
| 10 | 5 | Jednostka sterująca pompy paliwowej |
| 11 | Nie używane | |
| 12 | 10 | Jednostka sterująca drzwi przedniego pasażera, Jednostka sterująca prawej tylnej drzwi (tylko pojazdy do kwietnia 2006) |
| 13 | 10 | Jednostka sterująca asystenta parkowania (tylko pojazdy do kwietnia 2006) |
| 14 | 5 | Jednostka sterująca kamery cofania (tylko pojazdy od listopada 2007) |
| 15 | 5 | Jednostka sterująca Climatronic, Jednostka sterująca klimatyzacji |
| 16 | 5 | Przełącznik Tiptronic |
| 17 | 5 | Lampka kontrolna elektromechanicznego hamulca postojowego, Jednostka sterująca ABS |
| 18 | Nie używane | |
| 19 | Nie używane | |
| 20 | Nie używane | |
| 21 | Nie używane | |
| 22 | 30 | Falownik z gniazdem, 12 V - 230 V |
| 23 | 30 | Jednostka sterująca tylnymi drzwiami |
| 24 | 30 | Jednostka sterująca domykacza lewych tylnych drzwi (Variant) |
| 25 | 30 | Jednostka sterująca domykacza prawych tylnych drzwi (Variant) |
| 26 | Nie używane | |
| 27 | 25 | Jednostka sterująca ogrzewania tylnych foteli |
| 28 | 15 | Jednostka sterująca pompy paliwowej (tylko pojazdy do kwietnia 2006) |
| 29 | 30 | Jednostka sterująca drzwi kierowcy i pasażera |
| 30 | 20 | Jednostka sterująca elektromechanicznego hamulca postojowego (tylko pojazdy do kwietnia 2006), Centralna jednostka sterująca systemu komfortu (tylko pojazdy od maja 2006 do października 2006) |
| 31 | 20 | Jednostka sterująca elektromechanicznego hamulca postojowego (tylko pojazdy do kwietnia 2006) 15A Jednostka sterująca pompy paliwowej |
| 32 | Nie używane | |
| 33 | 20 | Gniazdo 12 V (tylko pojazdy do kwietnia 2006) |
| 34 | 15 | Jednostka sterująca pompy paliwowej |
| 35 | 20 | Gniazdo zapalniczki (tylko pojazdy do kwietnia 2006) |
| 36 | Nie używane | |
| 37 | Nie używane | |
| 38 | 15 | Gniazdo 12 V (tylko pojazdy od maja 2006) |
| 39 | 10 | Regulator ogrzewania fotela, Jednostka sterująca Climatronic, Przekaźnik ładowania drugiego akumulatora, Element grzejny dysz spryskiwaczy |
| 40 | 5 | Rejestrator zdarzeń (tylko pojazdy w wersji taksówkowej do maja 2005) |
| 41 | 15 | Taksometr, Lusterko z taksometrem, Lampka podświetlenia przycisku przy aktywowanym alarmie, Miejsce podłączenia w schowku i przedziale bagażowym |
| 42 | 20 | Miejsce podłączenia w schowku (tylko pojazdy w wersji taksówkowej do maja 2005) |
| 43 | 5 | Jednostka sterująca zdalnego sterowania alarmem antywłamaniowym taksówki, Miejsce podłączenia w schowku i przedziale bagażowym |
| 44 | 10 | Jednostka sterująca zdalnego sterowania alarmem antywłamaniowym taksówki, Gniazdo 12 V |
Za gniazdo zapalniczki odpowiada bezpiecznik numer 35 o natężeniu 20A.
2. wariant wykonania
Stosowany w pojazdach od maja 2008 roku produkcji
| Nr | A | Opis |
|---|---|---|
| 1 | 30 | Jednostka sterująca 2 klapy bagażnika (tylko Variant) |
| 2 | 30 | Jednostka sterująca klapy bagażnika (tylko Variant) |
| 3 | Nie używane | |
| 4 | Nie używane | |
| 5 | Zarezerwowane dla pojazdów specjalnych | |
| 6 | Zarezerwowane dla pojazdów specjalnych | |
| 7 | Zarezerwowane dla pojazdów specjalnych | |
| 8 | Zarezerwowane dla pojazdów specjalnych | |
| 9 | Zarezerwowane dla pojazdów specjalnych | |
| 10 | Nie używane | |
| 11 | Nie używane | |
| 12 | Nie używane |
Bloki przekaźników
Znajdują się pod panelem wskaźników, od strony kierowcy. Tam również znajduje się jednostka sterująca sieci pokładowej.
| Nr | Oznaczenie elementów |
|---|---|
| B1 | Przekaźnik podawania napięcia zacisku 15, (460) |
| B2 | Wolne |
| B3 | Wolne |
| B4 | Przekaźnik podawania napięcia zacisku 30, (449) |
| B5 | Przekaźnik ogrzewania tylnej szyby, (53) |
| B6 | Przekaźnik podwójnego klaksonu, (449) |
| B7 | Przekaźnik nr 1 podwójnej pompy spryskiwaczy, (404) |
| B8 | Przekaźnik nr 1 podwójnej pompy spryskiwaczy, (404) |
| B9 | Przekaźnik zacisku X, (460) |
Na jednostce sterującej sieci pokładowej zamocowany jest dodatkowy uchwyt przekaźników. W pojazdach z ogrzewaniem foteli w tym bloku przewidziano termiczne bimetaliczne bezpieczniki elementów grzejnych.
| Nr | Opis elementów |
|---|---|
| 1 | Przekaźnik dodatkowego ogrzewania, (53) |
| 2 | Wolne |
| 3 | Przekaźnik wentylatora nawiewu świeżego powietrza, (404) |
| 4 | Wolne |
| 5 | Przekaźnik pompy paliwowej nr 2, (404) |
| 6 | Przekaźnik spryskiwaczy reflektorów, (53) |
| 7 | Przekaźnik podawania napięcia zacisku 50, (433) |
| A | Rezerwa |
| B | Rezerwa |
| C | Bezpiecznik termiczny nr 1 (30 A) regulacji położenia fotela kierowcy |
| D | Bezpiecznik termiczny nr 2 (30 A) regulacji położenia fotela kierowcy |
Bloki pod maską

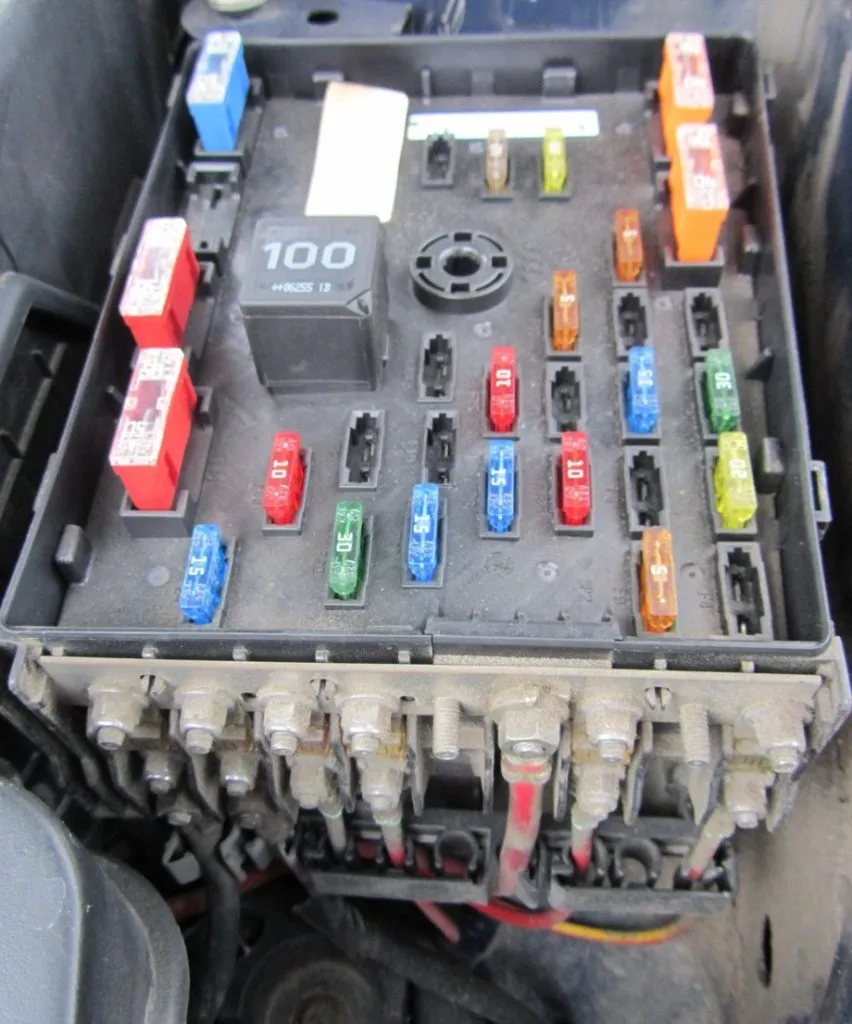

Blok bezpieczników i przekaźników znajduje się w lewej części komory silnika i składa się z 2 części: bloku montażowego i części z bezpiecznikami głównymi dużej mocy.
Blok montażowy
Wariant 1
| Nr | A | Oznaczenie bezpieczników |
|---|---|---|
| 1 | 5 / 15 | Jednostka sterująca automatycznej skrzyni biegów, Jednostka Mechatronik skrzyni DSG |
| 2 | 30 | Jednostka sterująca ABS |
| 3 | 20 | Centralna jednostka sterująca systemu komfortu (do kwietnia 2006), Jednostka sterująca systemu rozpoznawania przyczepy (od maja 2006) |
| 4 | 5 | Jednostka sterująca sieci pokładowej |
| 5 | 20 | Sygnał dźwiękowy |
| 6 | 20 | Cewki zapłonowe z końcówkami mocy |
| 7 | 15 | Regulator ciśnienia paliwa, 5A Czujnik położenia pedału sprzęgła |
| 8 | 10 | Jednostka sterująca wentylatora chłodnicy, Zawór rozdzielacza gazu, Zawór pompy ejekcyjnej, Zawór klapy w kolektorze dolotowym |
| 9 | 5 | Przekaźnik pompy cyrkulacyjnej |
| 10 | 10 | Przekaźnik zasilania 2 Motronic, element grzejny sondy lambda |
| 11 | 25 / 30 | Jednostka sterująca silnika |
| 12 | Nie używane | |
| 13 | Nie używane | |
| 14 | Nie używane | |
| 15 | 10 | Pompa cyrkulacyjna |
| 16 | 5 | Jednostka sterująca kolumny kierownicy |
| 17 | 5 | Jednostka sterująca zestawu wskaźników |
| 18 | 30 | Wzmacniacz, Jednostka sterująca dla pojazdów specjalnych |
| 19 | 15 / 20 | Urządzenie główne, Jednostka sterująca z wyświetlaczem systemu radionawigacyjnego |
| 20 | 20 | Telefon komórkowy, TV, cyfrowy satelita |
| 21 | 10 | TV-tuner, Cyfrowy tuner radia satelitarnego |
| 22 | 7,5 | Jednostka sterująca systemu multimedialnego |
| 23 | 10 | Jednostka sterująca wentylatora chłodnicy, 5A Czujnik pola magnetycznego dla kompasu |
| 24 | 5 / 10 | Interfejs diagnostyczny magistrali danych |
| 25 | Nie używane | |
| 26 | 10 | Jednostka sterująca silnika, Przekaźnik zasilania Motronic |
| 27 | Nie używane | |
| 28 | Nie używane | |
| 29 | Nie używane | |
| 30 | 20 | Jednostka sterująca dodatkowego ogrzewania |
| 31 | 30 | Jednostka sterująca silnika wycieraczek |
| 32 | 10 | Zawór ciśnienia doładowania |
| 33 | 15 | Regulator ciśnienia paliwa, Element grzejny sondy lambda |
| 34 | Nie używane | |
| 35 | 20 | Przekaźnik do pracy w trybie ogrzewania postojowego |
| 36 | Nie używane | |
| 37 | Nie używane | |
| 38 | Nie używane | |
| 39 | Nie używane | |
| 40 | Nie używane | |
| 41 | Nie używane | |
| 42 | Nie używane | |
| 43 | Nie używane | |
| 44 | 10 | Pompa diagnostyczna układu paliwowego |
| 45 | 10 | Sonda lambda |
| 46 | 10 | Element grzejny sondy lambda 1 za katalizatorem |
| 47 | 40 | Jednostka sterująca sieci pokładowej, Światła mijania reflektorów, Światła postojowe |
| 48 | 40 | Jednostka sterująca sieci pokładowej, Światła mijania reflektorów, Światła postojowe |
| 49 | Jednostka sterująca sieci pokładowej -J519- (zasilanie zacisku 15) | |
| 50 | 60 | Przekaźnik ładowania drugiego akumulatora |
| 51 | Nie używane | |
| 52 | 60 | Element grzejny przedniej szyby |
| 53 | 50 | Jednostka sterująca sieci pokładowej, Blok bezpieczników po lewej stronie |
| 54 | 50 | Silnik elektryczny podawania dodatkowego powietrza, Przekaźnik świec żarowych |
| Przekaźniki | ||
| A1 | Przekaźnik podawania napięcia zacisku 30. | |
| A2 | rezerwa | |
| A3 | rezerwa | |
| A4 | rezerwa | |
Wariant 2
| Nr | A | Przeznaczenie |
|---|---|---|
| 1 | 7,5 | Jednostka sterująca systemu multimedialnego |
| 2 | 30 | Jednostka sterująca ABS |
| 3 | 20 | Sygnał dźwiękowy, Jednostka sterująca sieci pokładowej |
| 4 | 20 | Centralna jednostka sterująca systemu komfortu (do kwietnia 2006), 25A Jednostka sterująca systemu rozpoznawania przyczepy (od maja 2006) |
| 5 | 5 | Jednostka sterująca do kontroli akumulatora, Jednostka sterująca sieci pokładowej |
| 6 | 5 | Jednostka sterująca automatycznej skrzyni biegów, 15A Jednostka Mechatronik skrzyni DSG |
| 7 | 15 | Jednostka sterująca z wyświetlaczem dla TV i systemu radionawigacyjnego, Urządzenie główne, Jednostka sterująca z wyświetlaczem systemu radionawigacyjnego, 30A Stabilizator napięcia |
| 8 | 30 | Jednostka Mechatronik skrzyni DSG |
| 9 | 5 | Jednostka sterująca kolumny kierownicy |
| 10 | 20 | Przekaźnik pompy paliwowej (tylko pojazdy z silnikami wysokoprężnymi), Jednostka sterująca świec żarowych, Cewki zapłonowe z końcówką mocy (cylindry 1 – 4) |
| 11 | 5 | Jednostka sterująca w zestawie wskaźników (tylko pojazdy z systemem Start-Stop) |
| 12 | 5 | Jednostka sterująca elektroniki zarządzania telefonem komórkowym, Anteny, TV-tunera, Cyfrowego satelity. |
| 13 | 10 | Przekaźnik zasilania Motronic, Przekaźnik zasilania zacisku 30, Jednostka sterująca silnika |
| 14 | 25 / 30 | Jednostka sterująca silnika |
| 15 | 5 / 10 | Interfejs diagnostyczny magistrali danych |
| 16 | 5 | Przekaźnik pompy powietrza wtórnego, 10A Zawór układu recyrkulacji spalin, Zawór elektromagnetyczny ograniczenia ciśnienia doładowania, Element grzejny sondy lambda |
| 17 | 10 | Zawór odcinający zbiornik paliwa, 40A Przekaźnik małej mocy ogrzewania (od listopada 2006) |
| 18 | 5 | Przekaźnik ogrzewania, 10A Pompa układu odpowietrzania płynu chłodzącego po wyłączeniu silnika, 30A Jednostka sterująca systemu ogrzewania regeneratora |
| 19 | 30 | Wzmacniacz |
| 20 | 5 | Przekaźnik dodatkowej pompy paliwowej, Jednostka sterująca wentylatora chłodnicy, Jednostka sterująca świec żarowych, 10A Czujnik położenia pedału sprzęgła, Zawór 1 systemu zmiany faz rozrządu, 15A Regulator ciśnienia paliwa |
| 21 | 20 | Jednostka sterująca dodatkowego ogrzewania |
| 22 | 30 | Jednostka sterująca silnika wycieraczek |
| 23 | 5 | Czujnik pola magnetycznego dla kompasu, Jednostka sterująca świec żarowych, 10A Termostat układu chłodzenia silnika z regulacją elektroniczną, Jednostka sterująca wentylatora chłodnicy, Silnik elektryczny napędu klapy powietrznej /klap kanałów dolotowych, Element grzejny sondy lambda, Zawór rozdzielacza gazu i kolektora |
| 24 | 10 / 15 | Jednostka sterująca czujnika emisji tlenków azotu, Element grzejny sondy lambda |
| 25 | 40 | Jednostka sterująca sieci pokładowej, Światła mijania, Światła drogowe, Światła postojowe |
| 26 | 40 | Jednostka sterująca sieci pokładowej, Światła mijania, Światła drogowe, Światła postojowe |
| 27 | 60 | Element grzejny przedniej szyby |
| 28 | 40 / 50 | Silnik elektryczny pompy powietrza wtórnego, Jednostka sterująca świec żarowych |
| 29 | 50 | Jednostka sterująca sieci pokładowej, Przekaźnik odciążenia styku X |
| 30 | 50 | Jednostka sterująca sieci pokładowej |
Panel bezpieczników głównych
Składa się z bezpieczników dużej mocy w postaci wkładek topikowych.
Wariant 1
| Nr | A | Przeznaczenie |
|---|---|---|
| 1 | 150 / 180 | Alternator |
| 2 | 80 | Silnik elektrycznego wspomagania układu kierowniczego |
| 3 | 50 / 80 | Jednostka sterująca wentylatora chłodnicy |
| 4 | 80 / 100 | Bezpiecznik termiczny 1 regulacji położenia fotela, Blok bezpieczników lewy / prawy |
| 5 | 80 | Blok bezpieczników prawy (do kwietnia 2008), Bezpiecznik termiczny 1 regulacji położenia fotela kierowcy |
| 6 | 80 / 100 | Blok bezpieczników lewy / prawy |
| 7 | 40 | Jednostka sterująca ABS |
Wariant 2
| Nr | A | Opis |
|---|---|---|
| 1 | 150 | Alternator |
| 2 | 80 | Silnik elektrycznego wspomagania układu kierowniczego |
| 3 | 50 / 80 | Jednostka sterująca wentylatora chłodnicy |
| 4 | 60 | Bezpiecznik termiczny 1 regulacji położenia fotela, Blok bezpieczników lewy / prawy |
| 5 | 60 / 80 | Bezpiecznik termiczny 1 regulacji położenia fotela, Blok bezpieczników lewy / prawy |
| 6 | 80 / 100 | Blok bezpieczników lewy / prawy |
| 7 | 60 | Przewód ładowania drugiego akumulatora, 100A – element grzejny dodatkowego ogrzewania powietrza, Przekaźnik dużej mocy ogrzewania |
| 8 | 40 | Jednostka sterująca ABS |
W pojazdach z silnikami wysokoprężnymi, pod blokiem z bezpiecznikami i przekaźnikami, znajdzie się jednostka sterująca świecami żarowymi.
Blok w przedziale bagażowym
W niektórych modelach, z zamontowanym w przedziale bagażowym akumulatorem, przewidziano dodatkowe elementy zabezpieczające w postaci bezpieczników i przekaźników.
| Nr | A | Przeznaczenie |
|---|---|---|
| 1 | 30 | Blok bezpieczników lewy / prawy |
| 2 | 80 | Bezpieczniki w bloku łączeniowym |
| 3 | 125 | Zasilanie elektryczne bloku łączeniowego |
| 4 | 5 | Jednostka sterująca sieci pokładowej |
W lewej części przedziału bagażowego za boczną okładziną, mogą znajdować się kilka elementów przekaźników: 70A – Limousine, 60A – Variant
Schematy elektryczne
Więcej informacji na temat wyposażenia elektrycznego Volkswagen Passat B6, można uzyskać studiując niniejszą instrukcję: “pobierz”.
Właścicielom pojazdów Passat CC wyprodukowanych po 2010 roku, przydatne będzie również zapoznanie się z opisem przeznaczenia dla Passata B7.
