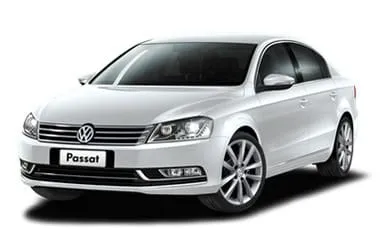

Volkswagen Passat B7 – представляет 7 поколение серии модельного ряда passat. Но в тоже время это не полностью новая модель, во многом она представляет глубокий рестайлиг предыдущего поколения b6. Даже интерьер у них во много схожий. Выпускался в 2010, 2011, 2012, 2013, 2014 и 2015 годах. В нашей статье вы найдете описание предохранителей и реле фольксваген пассат б7 с фотографиями и схемами блоков в которых они находятся. Выделим предохранитель отвечающий за прикуриватель. Так же покажем расположение всех электронных блоков управления.
Назначение предохранителей и реле, а так же их количество может отличаться от представленного и зависит от комплектации Вашего автомобиля и его года выпуска.
Содержание
Общее расположение блоков управления
| № | Обозначение |
|---|---|
| 1 | Электронный блок управления ABS |
| 2 | Электронный блок управления кондиционером |
| 3 | Блок управления дополнительным отопителем — Внутренняя часть переднего правого крыла |
| 4 | Аккумуляторная батарея (некоторые модели) |
| 5 | Аккумуляторная батарея (некоторые модели) — левая часть багажного отделения |
| 6 | Диагностический разъем (DLC) |
| 7 | Блок диагностики |
| 8 | Блок управления электрооборудованием двери водителя |
| 9 | Блок управления электрооборудованием левой задней двери |
| 10 | Блок управления электрооборудованием двери пассажира |
| 11 | Блок управления электрооборудованием правой задней двери |
| 12 | Электронный блок управления двигателем (ЕСМ) — на резонаторе системы впуска |
| 13 | Электронный блок управления 4WD — на муфте Haidex |
| 14 | Блок управления топливным насосом — под задним правым сиденьем |
| 15 | Блок предохранителей /реле, моторный отсек 1 |
| 16 | Блок предохранителей /реле, моторный отсек 2 |
| 17 | Блок предохранителей /реле, моторный отсек 3- под блоком предохранителей /реле в моторном отсеке 1 |
| 18 | Блок предохранителей /реле, приборная панель 1 |
| 19 | Блок предохранителей /реле, приборная панель 2 |
| 20 | Блок предохранителей /реле, приборная панель З |
| 21 | Блок предохранителей /реле, приборная панель 4 |
| 22 | Блок предохранителей /реле, приборная панель 5 |
| 23 | Блок предохранителей /реле, багажное отделение 1 — 3,6 FSI |
| 24 | Блок предохранителей /реле, багажное отделение 2- система стоп-старт |
| 25 | Блок управления корректором фар |
| 26 | Резистор электродвигателя вентилятора отопителя — в блоке отопителя |
| 27 | Звуковой сигнал 1 |
| 28 | Звуковой сигнал 2 |
| 29 | Блок управления системой слежения за разметкой 1 – за задним бампером |
| 30 | Блок управления системой слежения за разметкой 2 – за задним бампером |
| 31 | Многофункциональный блок управления^ функции: Управление электрической нагрузкой .лампы наружного освещения, лампы подсветки пространства для ног, топливный насос, обогреватель заднего стекла, обогреватель лобового стекла, указатели поворота/аварийная сигнализация, очиститель заднего стекла |
| 32 | Многофункциональный блок управления 2- функции: Противоугонная система, центральный замок. привод открывания лючка заливной горловины топливного бака, иммобилайзер, Система дистанционного управления центральным замком, люк |
| 33 | Датчик температуры окружающего воздуха |
| 35 | Блок управления стояночным тормозом |
| 36 | Блок управления усилителем рулевого управления — на рулевой рейке |
| 37 | Блок управления подогревом сиденья — под сиденьем водителя |
| 38 | Блок управления электрооборудованием рулевой колонки — на рулевой колонке |
| 39 | Блок управления блокировкой рулевой колонки — на рулевой колонке |
| 40 | Блок управления системой стоп-старт |
| 41 | Электронный блок управления SRS |
| 42 | Блок управления подвеской-правая часть багажного отделения |
| 43 | Блок управления электрооборудованием прицепа — левая часть багажного отделения |
| 44 | Электронный блок управления трансмиссией (ТСМ) (трансмиссия DSG) |
| 45 | Электронный блок управления трансмиссией (ТСМ) (АКПП)- Внутренняя часть крыла (переднего левого) |
Расположение блоков предохранителей и реле
| № | Назначение |
|---|---|
| 1 | Блок предохранителей в панели приборов со стороны пассажира |
| 2 | Блок рядом с аккумуляторной батареей |
| 3 | Блок за обшивкой в багажном отделении |
| 4 | Блок предохранителей в панели приборов со стороны водителя |
| 5 | Блоки реле |
| 6 | Блок предохранителей и реле под капотом |
| 7 | Блок главных предохранителей |
Блоки в салоне
Блок предохранителей со стороны водителя
Он находится в левом торце панели приборов, за защитной крышкой.
| № | A | Описание |
|---|---|---|
| 1 | 10 | Шторки заднего стекла, Датчик высокого давления, Датчик загрязнения воздуха, Датчик уровня и температуры масла, Реле приточного вентилятора |
| 2 | 5 | Клавиша отключения ASR и ESP, Кнопка AUTO HOLD, Блок АБС, Блок управления электромеханического стояночного тормоза |
| 3 | 10 | Реле электропитания, Нагревательный резистор системы вентиляции картера двигателя, Клапан подачи газа |
| 4 | 10 | Блок управления системы электронного регулирования демпфирования, Диагностический разъём, Клавиша режима старт-стоп, Блок управления адаптивного круиз-контроля, Блок управления парковочного ассистента, Блок управления распознавания прицепа, Блок управления парковочного автопилота, Передняя камера вспомогательных систем водителя |
| 5 | 10 | Регулятор яркости подсветки выключателей и комбинации приборов, Регулятор корректора фар, Блок управления левой фары |
| 6 | 10 | Блок управления системы полного привода |
| 7 | 5 | Блок управления комбинации приборов, Диагностический интерфейс шин данных |
| 8 | 10 | Блок управления правой фары, Исполнительный электродвигатель корректора правой фары |
| 9 | 10 | Блок управления подушек безопасности, Блок управления системы определения занятости сиденья, Контрольная лампа отключения подушки безопасности переднего пассажира |
| 10 | 10 | Переключатель Tiptronic, Расходомер воздуха, Блок управления топливного насоса , Блок управления топливного насоса, Реле питания Motronic, Блок управления двигателя, Реле стартера |
| 11 | 5 | Клавиша аварийного регистратора данных, Зеркало с таксометром, Тахограф |
| 12 | 10 | Блок управления двери водителя, Блок управления двери переднего пассажира, Блок комфорта |
| 13 | 10 | Выключатель освещения, диагностический разъём, Селектор, Блок управления ABS |
| 14 | 10 | Сирена сигнализации |
| 15 | 10 | Датчик дождя и освещённости, Реле обогрева заднего стекла, Реле обогрева ветрового стекла, Блок управления Climatronic, Блок управления климатической установки, Блок управления камеры заднего вида, Блок управления включения клемм и пуска двигателя |
| 16 | 10 | Электронный замок зажигания, Блок управления электронной системы блокировки рулевой колонки, Блок управления включения клемм и пуска двигателя |
| 17 | 15 | Блок управления двери водителя, Блок управления задней двери со стороны водителя |
| 18 | 3 | Блок управления бортовой сети, Стабилизатор напряжения, Блок управления двигателя, Реле 2 электропитания |
| 19 | 7,5 | Блок управления адаптивного круиз-контроля, Блок управления парковочного ассистента, Блок управления ассистента движения по полосе, Блок управления парковочного автопилота |
| 20 | 5 | Панель управления системы открывания гаражных ворот |
| 21 | 10 | Блок управления задней шторки |
| 22 | 20 | Блок управления электромеханического стояночного тормоза |
| 23 | 15 | Блок управления распознавания прицепа |
| 24 | 20 | Блок управления электромеханического стояночного тормоза |
| 25 | 20 | Блок управления распознавания прицепа |
| 26 | 20 | Блок управления бортовой сети |
| 27 | 15 / 20 | Реле топливного насоса |
| 28 | 30 | Блок управления задних дверей, Центральный блок управления систем комфорта |
| 29 | 20 | Блок управления подогрева задних сидений |
| 30 | 20 | Блок управления сдвижного люка |
| 31 | 30 | Инвертор с розеткой, 12 В - 230 В |
| 32 | 30 | Блок управления бортовой сети (обогрев заднего стекла) |
| 33 | 30 | Реле системы очистки фар, Насос омывателя фар |
| 34 | 25 | Блок управления подогрева передних сидений |
| 35 | 15 | Блок управления двери багажного отсека, Переключатель регулировки положения поясничного подпора сиденья водителя |
| 36 | 15 | Выключатель регулировки поясничного подпора сиденья, Клавиша регулировки угла наклона подушки сиденья, Клавиша регулировки положения спинки сиденья, Реле электропитания прицепа |
| 37 | 20 / 30 | Блок управления распознавания прицепа, Блок управления 2 крышки багажного отсека |
| 38 | 40 | Реле приточного вентилятора, Блок управления приточного вентилятора, Climatronic |
| 39 | 5 / 15 | Многофункциональный переключатель (только для а/м с 6-ступенчатой АКП), Блок управления автоматической коробки передач, Выключатель фонарей заднего хода, Блок Mechatronik КП DSG |
| 40 | 20 | Реле зарядки второй АКБ, Насос стеклоомывателя, Электродвигатель очистителя заднего стекла |
| 41 | 20 | Прикуриватель |
| 42 | 15 | Розетка 12 В |
| 43 | 20 | Блок управления дополнительного отопителя (только при наличии второй АКБ) |
| 44 | 30 | Блок управления двери водителя и пассажира |
| 45 | 20 | Реле для работы в режиме автономного отопителя (только при наличии второй АКБ) |
| 46 | Не используется | |
| 47 | 10 | Приемопередающее устройство телефона (только а/м с системой Старт-стоп) |
| 48 | 5 | Блок управления в комбинации приборов (только а/м с системой Старт-стоп) |
| 49 | Не используется |
За прикуриватель отвечает предохранитель номер 41 на 20А. А за омыватели фар – 33 на 30А.
Блок предохранителей со стороны пассажира
Расположен в правом торце приборной панели, так же как и левый, закрыт защитной крышкой.
| № | A | Описание |
|---|---|---|
| 1 | 15 / 30 | Блок управления двери багажного отсека, Блок управления распознавания прицепа |
| 2 | 15 / 30 | Блок управления 2 двери багажного отсека, Блок управления распознавания прицепа |
| 3 | 10 / 30 | Блок управления шторки люка, Блок управления распознавания прицепа |
| 4 | 15 | БУ системы электронного регулирования демпфирования |
| 5 | Не используется | |
| 6 | Не используется | |
| 7 | Не используется | |
| 8 | Не используется | |
| 9 | Не используется | |
| 10 | Не используется | |
| 11 | Не используется | |
| 12 | Не используется | |
| 13 | Спецавтомобили | |
| 14 | Спецавтомобили | |
| 15 | Спецавтомобили | |
| 16 | Зарядное устройство портативной рации либо карманного фонаря | |
| 17 | Спецавтомобили | |
| 18 | Спецавтомобили | |
| 19 | Спецавтомобили | |
| 20 | Спецавтомобили | |
| 21 | Спецавтомобили | |
| 22 | Спецавтомобили | |
| 23 | Спецавтомобили | |
| 24 | Спецавтомобили |
Блоки реле
Они находятся под панелью приборов, со стороны водителя, за обшивкой.
Верхний блок реле
| № | Описание |
|---|---|
| 1 | Реле приточного вентилятора (Climatic с автономным отопителем) |
| 2 | Реле для работы в режиме автономного отопителя (Climatic с автономным отопителем) |
| 3 | Реле для работы в режиме автономного отопителя (Дизельный двигатель с автономным отопителем) |
| 4 | Не используется |
| 5 | Реле прокачки ОЖ после выкл. двигателя (только 1,8л / 2,0л TFSI), Реле электропитания |
| 6 | Реле электропитания клеммы 50 (не для а/м с системой Старт-стоп) |
| 7 | Реле 2 электропитания (не для а/м с системой Старт-стоп) |
| 8 | Реле 2 электропитания (не для а/м с системой Старт-стоп) |
А и В – Термопредохранитель регулировки положения сиденья водителя
Нижний блок реле
| № | Обозначение |
|---|---|
| 1 | Реле обогрева заднего стекла (645) |
| 2 | Реле электропитания клеммы 15 (645) |
| 3 | Реле двухтонового звукового сигнала (646), Реле системы очистки фар (646) |
| 4 | Реле электропитания прицепа (с мая 2012 года) |
| 5 | Реле разгрузки контакта X (644) |
Обращаем внимание, что отдельно могут находится и другие элементы реле, например Реле зарядки второй АКБ.
Блоки под капотом
Блок предохранителей и реле находится в левой части моторного отсека под защитной крышкой и состоит из 2 отделов: монтажного блока и отдела главных предохранителей высокой мощности. Не далеко от него располагается комуникационный блок реле.
Монтажный блок
Вариант 1
| № | A | Назначение |
|---|---|---|
| 1 | 15 | Блок Mechatronik КП DSG |
| 2 | 30 | Блок управления ABS |
| 3 | 20 | Звуковой сигнал, Блок управления бортовой сети |
| 4 | 20 | Блок управления системы распознавания прицепа |
| 5 | 5 | Блок управления для контроля аккумуляторной батареи, Блок управления бортовой сети |
| 6 | 5 | Блок управления автоматической коробки передач |
| 15 | Блок Mechatronik КП DSG | |
| 7 | 15 | Блок управления с дисплеем для ТВ и радионавигационной системы, Головное устройство, Блок управления с дисплеем радионавигационной системы |
| 30 | Стабилизатор напряжения | |
| 8 | 30 | Блок Mechatronik КП DSG |
| 9 | 5 | Блок управления рулевой колонки |
| 10 | 20 | Реле топливного насоса (только а/м с дизельными двигателями), Блок управления свечей накаливания, Катушки зажигания с выходным каскадом (цилиндры 1 – 4) |
| 11 | 5 | Блок управления в комбинации приборов (только а/м с системой Старт-стоп) |
| 12 | 5 | Блок управления электроники управления мобильного телефона, Антенны, Тв-тюнера, Цифрового спутника. |
| 13 | 10 | Реле питания Motronic, Реле питания кл. 30, Блок управления двигателя |
| 14 | 25 / 30 | Блок управления двигателя |
| 15 | 5 / 10 | Диагностический интерфейс шин данных |
| 16 | 15 | Реле прокачки ОЖ после выкл. двигателя |
| 10 | Клапан системы рециркуляции ОГ, Электромагнитный клапан ограничения давления наддува, Нагревательный элемент лямбда-зонда | |
| 17 | 40 | Реле малой мощности нагрева, Циркуляционный насос ОЖ, Запорно-предохранительный клапан 1 газового баллона |
| 18 | 10 / 15 / 30 | Датчик качества топлива, Клапан высокого давления для работы на газе |
| 19 | 30 | Усилитель |
| 20 | 5 | Реле дополнительного топливного насоса, Блок управления вентилятора радиатора, Блок управления свечей накаливания |
| 10 | Датчик положения педали сцепления, Клапан 1 системы изменения фаз газораспределения | |
| 15 | Регулятор давления топлива | |
| 21 | 20 | Блок управления дополнительного отопителя |
| 22 | 30 | Блок управления электродвигателя стеклоочистителя |
| 23 | 5 | Датчик магнитного поля для компаса, Блок управления свечей накаливания |
| 10 | Термостат системы охлаждения двигателя с электронным управлением, Блок управления вентилятора радиатора, Электродвигатель привода воздушной заслонки /заслонок впускных каналов, Нагревательный элемент лямбда-зонда, Клапан газораспределения и коллектора | |
| 24 | 10 / 15 | Блок управления датчика выброса окислов азота, Нагревательный элемент лямбда-зонда |
| 25 | 40 | Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты |
| 26 | 40 | Блок управления бортовой сети, Ближний свет, Дальний свет, Габариты |
| 27 | 60 | Нагревательный элемент ветрового стекла |
| 28 | 40 / 50 | Электродвигатель насоса вторичного воздуха, Блок управления свечей накаливания |
| 29 | 50 | Блок управления бортовой сети предохранителей, Реле разгрузки контакта X |
| 30 | 50 | Блок управления бортовой сети предохранителей |
Вариант 2
| № | A | Обозначение предохранителей |
|---|---|---|
| 1 | 5 / 15 | Блок управления автоматической коробки передач, Блок Mechatronik КП DSG |
| 2 | 30 | Блок управления ABS |
| 3 | 20 | Центральный блок управления системы комфорта, Блок управления системы распознавания прицепа |
| 4 | 5 | Блок управления бортовой сети |
| 5 | 20 | Звуковой сигнал |
| 6 | 20 | Катушки зажигания с выходными каскадами |
| 7 | 15 | Регулятор давления топлива |
| 5 | Датчик положения педали сцепления | |
| 8 | 10 | Блок управления вентилятора радиатора, Клапан газораспределения, Клапан эжекционного насоса, Клапан заслонки во впускном коллекторе |
| 9 | 5 | Реле циркуляционного насоса |
| 10 | 10 | Реле питания 2 Motronic, нагревательный элемент лямбда-зонда |
| 11 | 25 / 30 | Блок управления двигателя |
| 12 | Не используется | |
| 13 | Не используется | |
| 14 | Не используется | |
| 15 | 10 | Циркуляционный насос |
| 16 | 5 | Блок управления рулевой колонки |
| 17 | 5 | Блок управления комбинации приборов |
| 18 | 30 | Усилитель, Блок управления для спецавтомобилей |
| 19 | 15 / 20 | Головное устройство, Блок управления с дисплеем радионавигационной системы |
| 20 | 20 | Мобильный телефон, ТВ, цифровой спутник |
| 21 | 10 | ТВ-тюнер, Цифровой спутниковый радио тюнер |
| 22 | 7,5 | Блок управления мультимедийной системы |
| 23 | 10 | Блок управления вентилятора радиатора |
| 5 | Датчик магнитного поля для компаса | |
| 24 | 5 / 10 | Диагностический интерфейс шин данных |
| 25 | Не используется | |
| 26 | 10 | Блок управления двигателя, Реле питания Motronic |
| 27 | Не используется | |
| 28 | Не используется | |
| 29 | Не используется | |
| 30 | 20 | Блок управления дополнительного отопителя |
| 31 | 30 | Блок управления электродвигателя стеклоочистителя |
| 32 | 10 | Клапан давления наддува |
| 33 | 15 | Регулятор давления топлива, Нагревательный элемент лямбда-зонда |
| 34 | Не используется | |
| 35 | 20 | Реле для работы в режиме автономного отопителя |
| 36 | Не используется | |
| 37 | Не используется | |
| 38 | Не используется | |
| 39 | Не используется | |
| 40 | Не используется | |
| 41 | Не используется | |
| 42 | Не используется | |
| 43 | Не используется | |
| 44 | 10 | Диагностический насос топливной системы |
| 45 | 10 | Лямбда-зонд |
| 46 | 10 | Нагревательный элемент лямбда-зонда 1 после катализатора |
| 47 | 40 | Блок управления бортовой сети, Ближний свет фар, Габаритные огни |
| 48 | 40 | Блок управления бортовой сети, Ближний свет фар, Габаритные огни |
| 49 | Блок управления бортовой сети предохранителей | |
| 50 | Не используется | |
| 51 | 60 | Реле большой мощности нагрева |
| 52 | 60 | Нагревательный элемент ветрового стекла |
| 53 | 50 | Блок управления бортовой сети, Блок предохранителей слева |
| 54 | 50 | Э/мотор подачи дополнительного воздуха, Реле свечей накаливания |
| Реле | ||
| А1 | Реле запорных газовых клапанов | |
| А2 | Реле прокачки ОЖ после выкл. двигателя | |
| А3 | Резерв | |
| А4 | Главное реле | |
Щиток главных предохранителей
Он состоит из предохранителей высокой мощности, в виде плавких вставок.
Вариант 1
| № | A | Обозначение |
|---|---|---|
| 1 | 150 / 180 | Генератор |
| 2 | 80 | Электродвигатель электро – усилителя рулевого управления |
| 3 | 50 / 80 | Блок управления вентилятора радиатора |
| 4 | 80 / 100 | Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа |
| 5 | 80 | Блок предохранителей справа (до апреля 2008 года), Термопредохранитель 1 регулировки положения сиденья водителя |
| 6 | 80 / 100 | Блок предохранителей слева / справа |
| 7 | 40 | Блок управления ABS |
Вариант 2
| № | A | Описание |
|---|---|---|
| 1 | 150 | Генератор |
| 2 | 80 | Электродвигатель электро – усилителя рулевого управления |
| 3 | 50 / 80 | Блок управления вентилятора радиатора |
| 4 | 60 | Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа |
| 5 | 60 / 80 | Термопредохранитель 1 регулировки положения сиденья, Блок предохранителей слева / справа |
| 6 | 80 / 100 | Блок предохранителей слева / справа |
| 7 | 60 | Кабель зарядки второй АКБ |
| 100 | нагревательный элемент дополнительного воздушного отопителя, Реле большой мощности нагрева | |
| 8 | 40 | Блок управления ABS |
Блок реле
| № | Обозначение схемы |
|---|---|
| 1 | Реле стартера 1 (643) – только для а/м с системой Старт-стоп |
| 2 | Блок управления свечей накаливания (457) |
| 3 | Не используется |
| 4 | Реле малой мощности нагрева (53) |
| 5 | Реле большой мощности нагрева (100) |
| 6 | Реле стартера 2 (489) – только для а/м с системой Старт-стоп |
В водоотводящем коробе, рядом с блоком управления двигателя, может находиться отдельное реле обогрева ветрового стекла.
Блок в багажном отделении
В некоторых моделях, с установленным в багажном отделении аккумуляторной батареей, предусмотрены дополнительные элементы защиты в виде предохранителей и реле.
Назначение
| № | A | Описание |
|---|---|---|
| 1 | 30 | Блок предохранителей слева / справа |
| 2 | 80 | Предохранители в коммутационном блоке |
| 3 | 125 | Электропитание коммутационного блока |
| 4 | 5 | Блок управления бортовой сети |
В левой части багажного отсека за боковой облицовкой, могут находится несколько элементов реле: 70А – Limousine, 60А – Variant
