Șkoda Rapid – Siguranțe și relee

skoda rapid

Skoda Rapid este un liftback de clasă Golf, cu cinci uși, produs din anul 2012. Modelul a fost oferit cu motoare pe benzină și diesel, iar pe parcursul producției a primit actualizări ale aspectului și echipării. În acest material, vom analiza amplasarea cutiilor de siguranțe și relee Skoda Rapid, vom prezenta fotografiile, schemele și descrierea destinației elementelor. Vom menționa separat siguranțele responsabile pentru funcționarea brichetei, prizei și a sistemului de spălare a parbrizului.

Destinația siguranțelor și numărul acestora depind de anul de fabricație și de nivelul de echipare electrică al Skoda Rapid. În caz de dificultăți, adresați-vă celui mai apropiat dealer.

Cuprins

Cutia din habitaclu

Cutia cu siguranțe se află sub bord și este protejată de un capac.

Acces la cutia din habitaclu

Publicitate

Varianta 1. Modele până în 2015.

Fotografie

foto cutie din habitaclu skoda rapid

Schema

schema cutiei din habitaclu varianta 1

Descriere

1 5A Contact S
2 5A Sistem START / STOP
3 7,5A Tabloul de bord, corectorul farurilor, telefon, senzorul nivelului de ulei
4 5A Unitatea de comandă ABS / ESC
5 5A Motor benzină: regulator de viteză (cruise-control)
6 10A Lampa de mers înapoi (MCP)
7 10A Aprindere, unitatea de comandă a motorului, TAC
8 5A Întrerupătorul pedalei de frână, întrerupătorul pedalei de ambreiaj, ventilatorul radiatorului
9 5A Comanda instalației de încălzire, unitatea de comandă a instalației de climatizare, asistentul de parcare, geamurile electrice, ventilatorul radiatorului, injectoarele sistemului de spălare
10 Convertor DC/DC
11 5A Reglarea oglinzilor
12 UC recunoaștere remorcă
13 10A Unitatea de comandă TAC, selector TAC
14 10A Corectorul farurilor
15 nu se utilizează
16 5A Servodirecția, senzorul de viteză, unitatea de comandă a motorului
17 10A Unitatea principală (Start-stop), modul de iluminare diurnă
18 5A Încălzirea oglinzilor
19 7,5A Contactul de pornire
20 15A Unitatea de comandă a motorului, unitatea de comandă a pompei de combustibil, pompa de combustibil
21 10A Lampa de mers înapoi (TAC), farurile de ceață cu funcția CORNER
22 7,5A Comanda instalației de încălzire, unitatea de comandă a instalației de climatizare, telefon, tabloul de bord, senzorul unghiului de rotație al volanului, volanul multifuncțional, blocarea extragerii cheii din contact
23 15A Iluminarea habitaclului, a torpedoului și a portbagajului, luminile de poziție
24 5A Unitatea centrală de comandă
25 nu se utilizează
26 15A Ștergătorul lunetei
27 nu se utilizează
28 10A Motor benzină: electrovană adsorber, încălzitor electric suplimentar RTC
29 10A Injecție, pompa sistemului de răcire
30 20A Pompa de combustibil, aprindere, regulator de viteză (cruise-control)
31 10A Sonda lambda
32 20A Pompa de înaltă presiune, supapa de presiune
33 20A Unitatea de comandă a motorului
34 Unitatea de comandă a motorului, pompa de vid
35 5A Iluminarea comutatoarelor, iluminarea plăcuței de înmatriculare, luminile de staționare, sistemul de curățare a farurilor
36 15A Lumina de drum
37 5A Lampa de ceață spate, convertor DC/DC
38 10A Faruri de ceață
39 30A Ventilatorul instalației de încălzire
40 nu se utilizează
41 20A Scaune față încălzite
42 30A Încălzirea lunetei
43 15A Claxon
44 30A Ștergătorul parbrizului
45 20A Încuietoarea ușii portbagajului, încuietoarea centralizată
46 7,5A Semnal de alarmă
47 15A Siguranța brichetei, priză în portbagaj
48 15A ABS
49 15A Indicatoarele de direcție, luminile de stop
50 10A Convertor DC/DC, unitatea principală
51 30A Geamuri electrice (ușa șoferului + ușa stânga spate)
52 30A Geamuri electrice (ușa pasagerului față + ușa dreapta spate)
53 15A Sistem de spălare
54 5A Sistem Start-stop tablou de bord, bloc comutatoare sub volan, volan multifuncțional
55 30A UC TAC
56 25A Spălător faruri
57 15A Lumina de întâlnire stânga
58 15A Lumina de întâlnire dreapta

În această configurație, pentru brichetă răspunde siguranța numărul 47, iar pentru sistemul de spălare numărul 53.

Varianta 2. Modele din 2016.

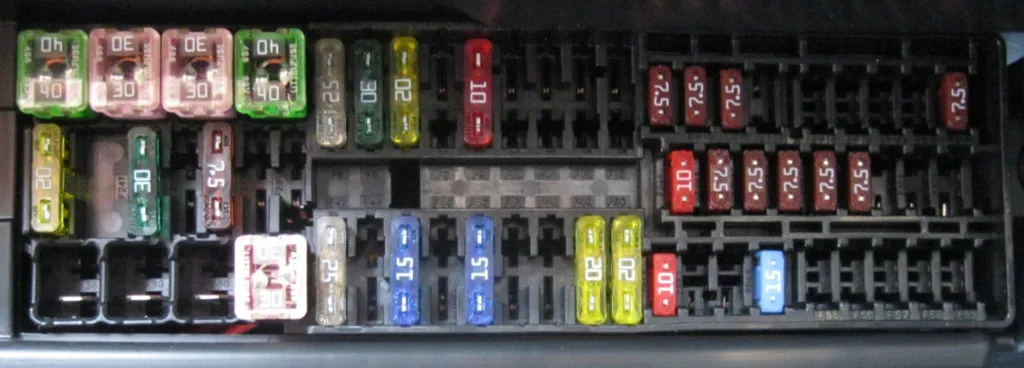

Foto – exemplu

Publicitate

foto cutie din habitaclu

Schema

Schema cutiei din habitaclu skoda rapid

Denumire

1 40A Lumină stânga (drum)
2 30A Încuietoare centralizată, spălătoare parbriz și lunetă (numai cu KESSY sau cu încălzire parbriz)
3 40A/ 30A Releu sistem aprindere
4 40A Lumină dreapta (drum)
5 25A Geam electric șofer
6 30A UC central – iluminare interior
7 20A Claxon
8 TCM – lampă stânga (dispozitiv de remorcare)
9 10A Manetă sub volan, UC motor, ESC, TCM, servodirecție
10 Geam electric ușă stânga spate
11 Spălător faruri
12 Display UC, sistem de navigație
13 Echipament pentru taxi
14 7,5A Manetă sub volan, comutator iluminare, semnal luminos, senzor ploaie
15 7,5A Climatizare, mufă diagnostic, încălzire parbriz
16 7,5A Tablou de bord, apel de urgență
17 Alarmă, semnal sonor
18 Încălzire scaun spate
19 nu se utilizează
20 nu se utilizează
21 nu se utilizează
22 10A Spălătoare parbriz și lunetă (fără KESSY sau fără încălzire parbriz)
23 20A Scaune față încălzite
24 30A Ventilator climatizare, încălzire, climatizare
25 nu se utilizează
26 7,5A Tastă încălzire scaune față
27 Ștergător lunetă
28 nu se utilizează
29 10A Airbag-uri
30 7,5A Geamuri electrice, întrerupător lampă mers înapoi, instalație climatizare, asistent parcare, reglarea oglinzilor retrovizoare exterioare, alimentare panou central butoane, alimentare panou lateral butoane, oglindă retrovizoare interioară, întrerupător semnal avarii
31 7,5A Pompă combustibil, ventilator radiator, releu spălător
32 7,5A Mufă diagnostic, corector faruri, comutator sub volan, iluminare habitaclu
33 7,5A Releu demaror, întrerupător pedală ambreiaj
34 7,5A Încălzire injectoare spălător parbriz
35 nu se utilizează
36 Funcție încărcare prin port USB
37 Radar
38 nu se utilizează
39 Încălzitor electric suplimentar
40 nu se utilizează
41 30A Încălzire lunetă
42 25A Geam electric pasager
43 TCM – contact în priză
44 20A Brichetă, priză 12 V în habitaclu, priză 12 V în portbagaj
45 Geam electric ușă dreapta spate
46 15A Spălător parbriz, manetă sub volan
47 TCM – contact în priză
48 TCM – lampă dreapta (dispozitiv de remorcare)
49 20A Pompă combustibil
50 20A UC (unitatea principală), Sistem Infotainment
51 10A Încălzire oglinzi
52 KESSY
53 Blocare volan
54 15A ABS, ESC
55 nu se utilizează
56 nu se utilizează
57 nu se utilizează
58 Încălzire scaun spate
59 nu se utilizează

În această configurație, pentru brichetă răspunde siguranța numărul 44, iar pentru sistemul de spălare numărul 46.

Cutia de relee

Aceasta este fixată de un suport special sub bord, în spatele cutiei de siguranțe. Mai multe informații puteți obține în acest videoclip.

Schema cutiei de relee

Publicitate

schema relee skoda rapid

Aici se pot afla următoarele relee:

  • 1A/646 – Releu pompă combustibil
  • 1B/646/645/644 – Releu local
  • 5/645 – Releu de înaltă tensiune pentru elemente de încălzire (PTC)
  • 6/645 – Releu spălător faruri

Celelalte relee sunt amplasate sub capotă (releu bujii incandescente, CEA ..).

Cutia sub capotă

Varianta 1. Modele până în 2015.

În compartimentul motor, această cutie este amplasată pe borna pozitivă a bateriei și este compusă din 2 secțiuni (secțiunea siguranțelor și secțiunea inserturilor fuzibile de mare putere.) În funcție de versiunea motorului, prima cutie poate fi amplasată atât în stânga, cât și în dreapta bateriei.

Cutia de siguranțe sub capotă skoda rapid

Schema

Schema cutiei sub capotă. Varianta 1

Destinație

Publicitate

1 175A Alternator
2 80A nu se utilizează
3 60A Habitaclu (varianta 1), Alimentare cutie siguranțe (varianta 2]
4 40A Încălzitor electric suplimentar (varianta 1) Habitaclu (varianta 2)
5 Habitaclu
6 Ventilator radiator, unitatea de comandă a sistemului de preîncălzire
7 Servodirecția electro-hidraulică
8 30A ABS
9 Ventilator radiator
10 Transmisie automată
11 5A ABS
12 40A Unitatea centrală de comandă
13 Încălzitor electric suplimentar

Varianta 2. Modele din 2016.

Cutia se află în partea stângă a compartimentului motor, sub un capac de protecție. Variantele de acces sunt prezentate în figură. În partea laterală sunt atașate siguranțe de mare putere sub formă de inserturi fuzibile. În colț se poate afla releul de încălzire a parbrizului.

amplasarea cutiei sub capotă

Fotografie

foto cutie sub capotă

Schema

Schema cutiei sub capotă. Varianta 2

Explicație

  1. Ventilator radiator
  2. Sistem de preîncălzire
  3. ABS sau ESC
  4. Încălzitor electric suplimentar — circuitul 2, încălzitor parbriz
  5. Încălzitor electric suplimentar — circuitul 3, încălzitor parbriz
  6. Transmisie automată
  7. Sistem de gestionare motor
  8. Ștergător parbriz
  9. Unitatea centrală de comandă, modulul de control al bateriei
  10. ABS sau ESC
  11. Pompa de vid a sistemului de frânare
  12. Injectoare, supapă de dozare combustibil, regulator presiune combustibil, componente motor
  13. Întrerupător pedală de frână
  14. Pompă combustibil, ventilator radiator, pompă sistem răcire aer de supraalimentare, componente motor
  15. Sistem de gestionare motor
  16. Demaror
  17. Sistem de gestionare motor
  18. Supapă clapete canale admisie, regulator presiune supraalimentare, temperatură ulei motor, supapă adsorber, supapă reglare presiune ulei, componente motor
  19. Sonda lambda
  20. Sistem de preîncălzire, încălzire ventilație carter

Schema electrică Skoda Rapid

Nu ați găsit răspunsul la întrebarea dumneavoastră? Vă propunem să consultați schema electrică a automobilului Skoda rapid în format pdf: “descărcați“.
