Skoda Fabia 1 го поколения (Mk1) выпускалась в 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006 и 2007 году с кузовами хэтчбэк, седан, универсал (Fabia Combi). На неё устанавливались как бензиновые, так и дизельные двигатели с объёмом 1,2 1,4 1,6 1,9 литра. В данном материале мы покажем расположение всех электронных блоков управления, подробно опишем блоки с предохранителями и реле для шкоды фабия 1 го поколения, а так же выделим предохранитель прикуривателя и стеклоомывателя.

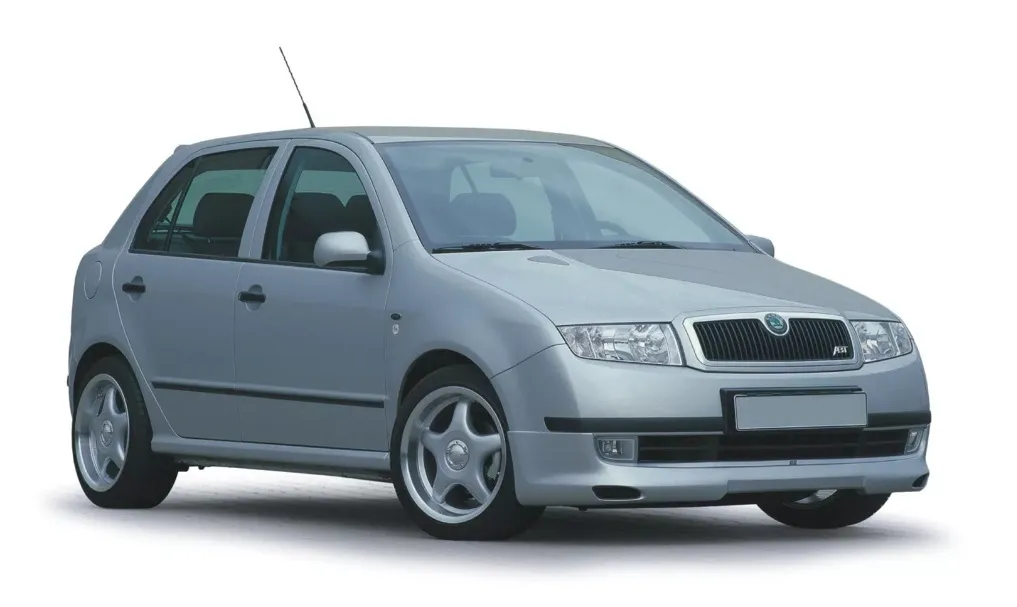

Шкода фабия 1

Назначение и количество элементов на наших схемах и в ваших блоках может отличатся и зависит от комплектации и года выпуска автомобиля. Если вы владеете иным поколением шкоды фабия, тогда обратитесь к описанию для 2-го либо 3-го поколения соответственно.

Общее расположение всех блоков

Схема

Описание

1 Блок управления кондиционером – в панели управления отопителем
2 Блок управления противоугонной системой — в многофункциональном блоке управления 2
3 Звуковой сигнал противоугонной системы (^07/00)
4 Звуковой сигнал противоугонной системы (08/00^)
5 Аккумуляторная батарея
6 Блок управления центральным замком — в многофункциональном блоке управления 2
7 Диагностический разъем (DLC) — за вещевым ящиком
8 Блок управления функциями двери, передний левый (центральный замок/ зеркало заднего вида на двери/ стеклоподъемник)
9 Блок управления функциями двери, правый передний (центральный замок/ зеркало заднего вида на двери/ стеклоподъемник)
10 Блок управления функциями двери, задний левый (центральный замок/ стеклоподъемник)
11 Блок управления функциями двери, задний правый (центральный замок/ стеклоподъемник)
12 Блок управления электродвигателем вентилятора системы охлаждения — с кондиционером
13 Блок предохранителей/ реле приборная панель 1
14 Блок предохранителей/реле приборная панель 2
15 Блок предохранителей/ реле, моторный отсек – над аккумуляторной батареей
16 Дополнительный предохранитель (10А) – в задней части блока управления навигационной системой
17 Блок управления вентилятором системы кондиционирования /отопления/ резистор регулирования скорости вращения вентилятора – блок вентилятора, слева
18 Блок управления отопителем – в панели управления отопителем – без кондиционера
19 Звуковой сигнал
20 Кольцевая антенна иммобилайзера -возле замка зажигания
21 Реле указателей поворотов/ аварийной сигнализации – в многофункциональном блоке управления 1
22 Блок управления комбинацией приборов — за приборной панелью- функции: Иммобилайзер, предупреждающие устройства и индикаторы
23 Зуммер предупреждения об оставленных включенными лампах- в комбинации приборов
24 Многофункциональный блок управления 1 — под блоком предохранителей/ реле 2 приборной панели-функции: Привод замка крышки/ двери багажного отделения, система поддержания скорости, обогреватель заднего стекла, звуковой сигнал, указатели поворота /аварийная сигнализация, лампы освещения салона, очиститель заднего стекла, фонари заднего хода (МКПП), омыватель лобового стекла, очистители лобового стекла
25 Многофункциональный блок управления 2-функции: Противоугонная система, центральный замок, электропривод/ подогреватель зеркал заднего вида на дверях, электропривод стеклоподъемников
26 Блок управления навигационной системы-в панели управления навигационной системой/ радио
27 Блок управления системой парковки
28 Зуммер системы парковки-около лампы освещения салона
29 Блок управления усилителем рулевого управления
30 Блок управления подогревом сиденья – под сиденьем, со стороны водителя
31 Блок управления подогревом сиденья- под сиденьем, со стороны пассажира
32 Боковой датчик удара, левый — под передним сиденьем
33 Боковой датчик удара, правый – под передним сиденьем
34 Блок управления системы SRS — за центральной консолью
35 Блок управления люком — за лампой освещения салона
36 Блок управления интерфейсом телефона
37 Электронный блок управления КПП
38 Датчик скорости автомобиля — КПП

Блоки в салоне

Блок предохранителей

Он находится в торце панели приборов, за защитной крышкой.

Доступ к блоку в салоне

Там должно находится актуальное описание предохранителей для вашей шкода фабиа.

Таблички с описанием

Фото – пример блока предохранителей

Фото блок с предохранителями

Схема

схема блока предохранителей в салоне шкода фабия 1

Обозначение схемы

1 (5А) Антиблокировочная система тормозов (с ESP), комбинация приборов
2 (10A) Стоп-сигналы
3 (5A) Система кондиционирования, диагностический разъем (DLC)
4 (10A) Лампы освещения салона
5 (5A) Индикатор открытой или неплотно закрытой двери
6 (5A) Корректор фар
7 (5A) Управление двигателем, усилитель рулевого управления
8 (10A) Усилитель рулевого управления
9 (10A) Подогреваемый кислородный датчик
10 (5A) S-контакт, аудиосистема, комбинация приборов
11 (5A) Электропривод/ обогреватель зеркал заднего вида
12 (5A) Система кондиционирования, привод заслонки забора воздуха, навигационная система, телефон
13 (10A) Фонари заднего хода
14 (10A) Система управления двигателем — Дизель
15 (10A) Очиститель/ омыватель лобового стекла
16 (5A) Комбинация приборов
17 (5A) Система управления двигателем — бензин
18 (5A) Телефон
19 (10A) Автоматическая коробка передач
20 (5A) Реле проверки исправности ламп
21 (5A) Система управления АКПП, подогреватели форсунок омывателя лобового стекла, люк
22
23 (10A) Правая фара-дальний свет
24 (10A) Управление двигателем
25 (5A/10A) Антиблокировочная система тормозов (ABS)
26
27
28 (5A) Выключатель стоп-сигналов (датчик положения педали тормоза), датчик положения педали сцепления, система поддержания скорости управление двигателем
29
30 (10A) Индикатор включения дальнего света фар, левая фара — дальний свет
31 (10A) Привод замка крышки багажника /задней двери
32 (10A) Очиститель/ омыватель заднего стекла
33 (5A) Лампы переднего правого габарита/ заднего правого габарита
34 (5A) Лампы переднего левого габарита/ заднего левого габарита
35 (10A) Форсунки- бензин
36 (5A) Лампы подсветки номерного знака
37 (5A) Задний противотуманный фонарь
38 (5A) Электропривод/ обогреватель зеркал заднего вида
39 (20A) Обогреватель заднего стекла
40 (20A) Звуковой сигнал
41 (20A) Очиститель/ омыватель лобового стекла
42 (15A) Прикуриватель
43 (20A) Многофункциональный блок управления 1, селектор КПП – АКПП
44 (15A) Указатели поворота/ аварийная сигнализация
45 (20A) Аудиосистема, навигационная система
46 (25A) Электродвигатель привода стеклоподъемника передней правой двери
47
48 (30A) Система управления двигателем – Дизель
49 (15A) Центральный замок
50 (15A) Корректор фар, правая фара-ближний свет
51 (15A) Разъем питания дополнительного оборудования
52 (15A) Система управления двигателем -бензин
53 (25A) Электродвигатель привода стеклоподъемника задней правой двери
54 (15A) Корректор фар, левая фара — ближний свет
55
56 (20A) Система управления двигателем -бензин
57 (25A) Разъем электрооборудования прицепа
58 (25A) Электродвигатель стеклоподъемника передней левой двери
59 (20A) CD-чейнджер аудиосистемы
60 (15A) Противоугонная система
61 (15A) Топливный насос-бензин
62 (25A) Люк
63 (15A)Подогреватель передних cсидений
64 (20A) Омыватели фар
65 (15A) Противотуманные фары
66 (25A) Электродвигатель привода стеклоподъемника задней левой двери
67
68 (25A) Электродвигатель вентилятора кондиционера /отопителя

За прикуриватель отвечает предохранитель номер 42 на 15А. А за омыватель отвечают предохранители 15 и 41.

Блок реле

Данный блок расположен под самой панелью приборов.

Доступ к блоку с реле

Схема

Skoda-Fabia-1 схема блока с реле

Назначение

1 Реле топливного насоса (дизель, ATD ^07/00)
2 — 07/00)
3 Реле свечей накаливания
4 — Н01/00)
5 Реле индикатора открытой или неплотно закрытой двери
6 Реле насоса омывателя фар
7 Реле выключателя запрещения запуска
8 Реле 1 дополнительного отопителя, низкая мощность (дизель)
9 Реле 2 дополнительного отопителя, высокая мощность (дизель)
10
11 Реле вспомогательных цепей зажигания
12 Реле системы управления двигателем (дизель, ASY/ATD ^07/00)
13 Блок системы проверки исправности ламп
14 Блок системы проверки исправности ламп
15 Реле топливного насоса (бензин, ARV/AME/ AUA/AUB/ AQV/ATZ/ AQW^01/00)
F1 (40А) Дополнительный отопитель
F2 (40А) Дополнительный отопитель
F3 (40А) Дополнительный отопитель

Блок под капотом

Он находится в крышке на аккумуляторной батареи. Для доступа надо отжать в стороны пластмассовые петли по бокам.

Блок под капотом

Он состоит из плавких вставок высокой мощности и предохранителей.

Схема

схема блока под капотом фабия 1

Расшифровка

F1 (110/150/175А) Генератор
F2 (110A) Реле 1 и 2 дополнительного отопителя, переключатель света фар, блок предохранителей / реле- приборная панель 1 (F1-5 и F39-45), реле вспомогательных цепей зажигания, замок зажигания
F3 (50A) Усилитель рулевого управления
F4 (40A) Свечи накаливания, электродвигатель насоса подачи воздуха на выпуск
F5 (40A) Электродвигатель вентилятора системы охлаждения
F6 (40A) Антиблокировочная система тормозов (ABS)
F7 (25A) Антиблокировочная система тормозов (ABS)
F8 (30A) Электродвигатель вентилятора системы охлаждения
F9
F10 (5A) Многофункциональный блок управления 1
F11 (5A) Система кондиционирования
F12
F13 (5A) Автоматическая коробка передач
F14
F15
F16

Руководство по ремонту

Больше информации про ремонт и обслуживание шкода фабия 1 можете получить изучив руководство по ремонту: “скачать” либо посмотрите данное видео.
