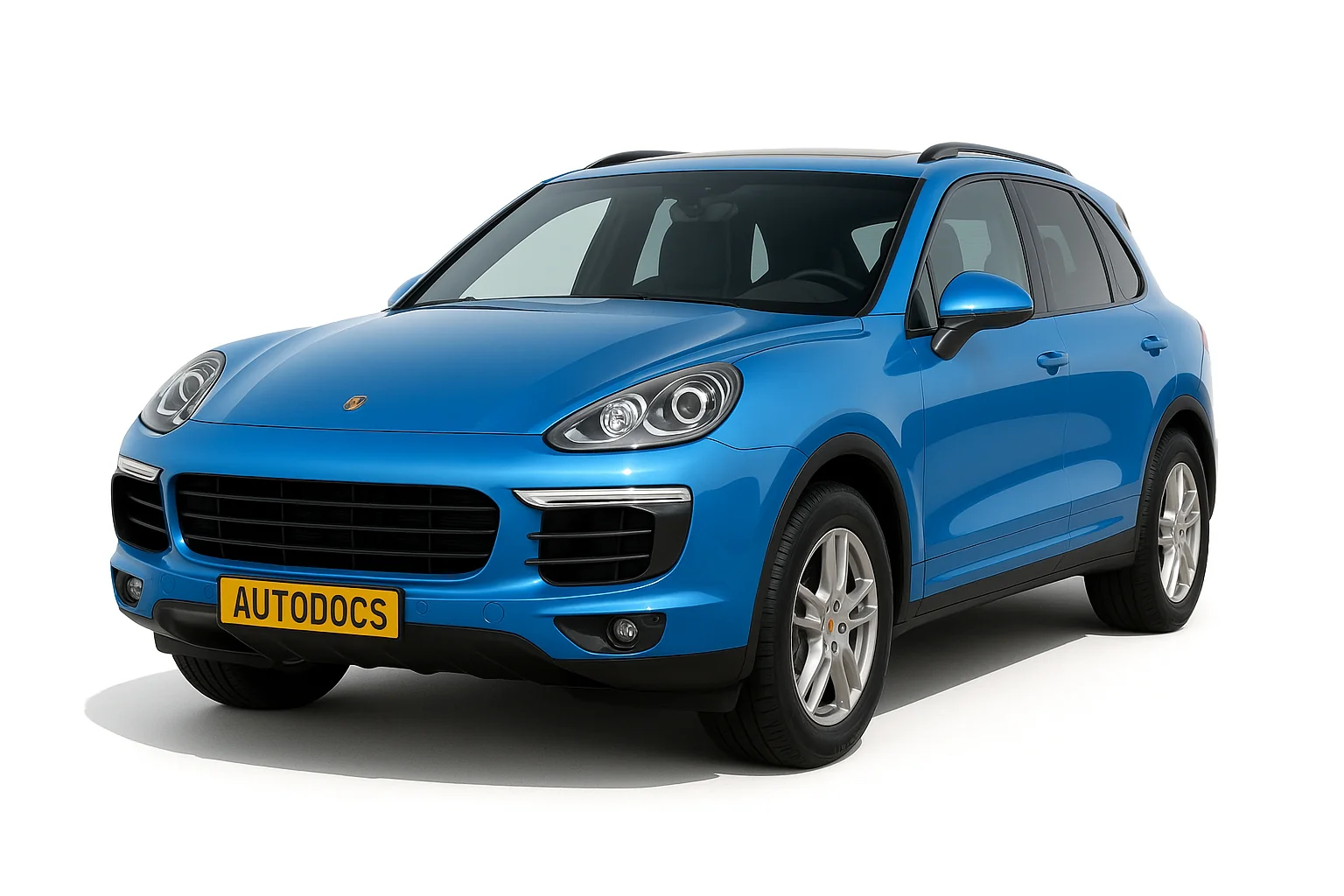

Porsche Cayenne 2 го покоління випускався в 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 роках з заводським індексом 92A і маркою кузова 958. У даній публікації ви зможете знайти місцями їх розташування та фото прикладами виконання. Виділимо запобіжник, що відповідає за прикурювач.
Призначення запобіжників та реле може відрізнятись від представленого та залежить від року випуску та рівня електричного оснащення Вашого автомобіля.
Блоки в салоні
Блок запобіжників з лівого боку
У лівому торці панелі приладів, за захисною кришкою, розташований блок із запобіжниками.
| № | А | Опис |
|---|---|---|
| 1 | 25 | Блок керування регулювання сидіння водія |
| 2 | 30 | Блок керування обігрівача |
| 3 | 15 | Реле звукового сигналу |
| Сигнал високого тону | ||
| Сигнал низького тону | ||
| 4 | 30 | Електродвигун склоочисника |
| 5 | 30 | Блок управління зсувного люка |
| 6 | Не використовується | |
| 7 | 15 | Блок управління електро регульованої рульової колонки |
| 8 | 5 | Блок керування системи контролю тиску в шинах |
| 9 | 5 | Перемикач освітлення |
| Датчик дощу та освітленості | ||
| Обігрів лобового скла | ||
| 10 | 30 | Блок керування шторками люка |
| 11 | Не використовується | |
| 12 | Не використовується | |
| 13 | 30 | Сабвуфер (Bose/Burmester) |
| 14 | 30 | Блок управління бортовою мережею |
| 15 | 5 | Hybrid (2015-2017): Високовольтний зарядний пристрій |
| 16 | 30 | Блок керування дверима водія |
| 17 | 5 | Сирена сигналізації |
| Кінцевий вимикач капота | ||
| 18 | 30 | Блок управління бортовою мережею |
| 19 | 5 | Блок керування двигуна |
| 20 | 30 | Блок управління бортовою мережею |
| 21 | 10 | V8 (2010-2014): Циркуляційний насос, кондиціонер / паркувальний обігрівач |
| 2010-2017: Реле циркуляційного насосу | ||
| 22 | 30 | Блок управління бортовою мережею |
| 23 | 7,5 | Діагностичний роз'єм |
| Вимикач запалювання та стартера | ||
| Діагностичний інтерфейс шин даних | ||
| Інтерфейс шини CAN-Infotainment | ||
| Блок керування ел. блокування рульової колонки | ||
| Перемикач освітлення | ||
| 24 | 30 | Реле обігріву лівої частини вітрового скла |
| 25 | 30 | Реле обігріву правої частини вітрового скла |
| 26 | 15 | Hybrid (2010-2014): Вентилятор 1 АКБ |
| 27 | 5 | Гібрид: |
| Блок управління сигналізатора низького рівня охолоджувальної рідини | ||
| Реле рівня охолоджувальної рідини | ||
| Блок керування системи регулювання АКБ | ||
| 28 | 5 | Hybrid: Блок керування електроприводу |
| 29 | 5 | Hybrid: Регулятор тиску зчеплення автоматизованої КП |
| 30 | 5 | Hybrid: Блок керування підсилювача рульового керування |
| 31 | 5 | Hybrid (2015-2017): Зовнішній звук, внутрішній звук |
| 32 | 15 | Hybrid (2010-2014): Блок керування компресора кліматичної установки |
| 5 | Hybrid (2015-2017): Педаль газу | |
| 33 | 30 | Блок керування лівих задніх дверей |
| 34 | Не використовується | |
| 35 | Не використовується | |
| 36 | 5 | Клавіша електромеханічного гальма стоянки |
| 37 | 15 | Hybrid (2010-2014): Вентилятор 2 АКБ |
| 38 | 5 | Гібрид: |
| Блок керування електроприводу | ||
| Реле розблокування вентилятора | ||
| 39 | 30 | Hybrid: Регулятор тиску зчеплення автоматизованої КП |
| 40 | 30 | Hybrid (2010-2014): Реле розблокування вентилятора |
| 10 | Hybrid (2015-2017): Відключення служб | |
| 41 | 10 | Hybrid: Блок керування системи регулювання АКБ |
| 42 | 5 | Електрохромне внутрішнє дзеркало |
| 43 | 7,5 | 2010-2014: Фари, коректор фар |
| 5 | 2015-2017: Коректор фар, система активного головного світла | |
| 44 | 5 | 2010-2014: Вентиляція сидіння |
| 7,5 | 2015-2017: Вентиляція сидіння | |
| 45 | 5 | 2013-2017: |
| Блок керування системи відстеження місцезнаходження автомобіля | ||
| Блок управління бортовою мережею | ||
| Блок керування двигуном | ||
| 46 | 5 | Блок керування асистента зміни смуги руху (LCA) |
| 47 | 5 | Блок управління паркувального помічника |
| Блок управління відкривання воріт гаража | ||
| Діагностичний інтерфейс шин даних | ||
| Інтерфейс шини CAN-Infotainment | ||
| Діагностичний роз'єм | ||
| Бездротова зарядка для телефону | ||
| Підготовка мобільного телефону | ||
| 48 | 10 | Датчик високого тиску |
| Витратомір повітря (V6) | ||
| Реле стартера | ||
| Електромеханічне гальмо стоянки | ||
| Hybrid (2015-2017): Датчик високого тиску | ||
| 49 | 7,5 | Блок управління адаптивного круїз-контролю |
| 50 | Не використовується | |
| 51 | 5 | 2017: Блок керування передньою камерою |
| 52 | 15 | Електродвигун очищувача заднього скла |
| 53 | 5 | Блок управління кермової колонки |
| Задній лівий ліхтар | ||
| 54 | 25 | Ліва фара |
| 56 | 40 | Реле компресора системи регулювання дорожнього просвіту |
| 57 | 40 | Припливний вентилятор |
Блок запобіжників з правого боку
Ще один блок із запобіжниками встановлений у правому торці панелі приладів, за захисною кришкою.
| № | А | Позначення |
|---|---|---|
| 1 | 10 | Активна система пригнічення кренів (PDCC) |
| 2 | 15 | Блок керування системи регулювання дорожнього просвіту |
| 3 | 30 | Блок управління блокування міжколісного диференціалу |
| 4 | 30 | Блок управління блокування міжколісного диференціалу |
| 5 | 25 | Блок управління розпізнавання причепа, підсилювач гальм, |
| 6 | 10 | 2010-2012: TV тюнер, розважальна система для задніх пасажирів |
| 15 | 2013-2017: Блок управління розпізнавання причепа | |
| 7 | 15 | Блок керування розпізнавання причепа |
| 8 | 15 | Блок керування розпізнавання причепа |
| 9 | 30 | Блок керування задніх правих дверей |
| 10 | 15 | Висвітлення багажного відділення |
| 11 | 30 | Блок керування дверей переднього пасажира |
| 12 | 30 | Почекайте |
| 13 | Не використовується | |
| 14 | 10 | Блок управління подушок безпеки |
| Контрольна лампа вимк. подушки безпеки переднього пасажира | ||
| Блок управління системи визначення зайнятості сидіння | ||
| 15 | Не використовується | |
| 16 | 5 | Блок керування електромеханічного гальма стоянки |
| Нагрівальний резистор правого жиклера склоомивача | ||
| Клавіша відключення ASR та ESP | ||
| Блок керування ABS | ||
| Клавіша помічника руху на спуску | ||
| Клавіша електромеханічного гальма стоянки | ||
| 17 | 25 | Права фара |
| 18 | Не використовується | |
| 19 | 5 | Перемикач Tiptronic |
| Багатофункціональний перемикач | ||
| Блок управління автоматичною коробкою передач | ||
| 20 | 20 | 2010-2012: Блок керування регулювання сидіння переднього пасажира |
| 25 | 2013-2017: Блок управління регулювання сидіння переднього пасажира | |
| 21 | 25 | Блок керування підігріву задніх сидінь |
| 22 | 25 | Блок керування підігріву передніх сидінь |
| 23 | 25 | Блок керування дверей багажного відсіку |
| 24 | Не використовується | |
| 25 | 30 | 2013-2017: Задній обігрівач |
| 26 | 30 | Реле обігріву заднього скла |
| 27 | 5 | Влаштування прийому радіосигналу додаткового рідинного обігрівача |
| 28 | 20 | 2010-2012: |
| Реле гідравлічного насоса коробки передач | ||
| Блок управління роздавальної коробки | ||
| Блок управління автоматичною коробкою передач | ||
| 29 | 30 | Блок керування електронною системою регулювання курсової стійкості автомобіля |
| 30 | 5 | Почекайте |
| 31 | 20 | Блок управління бортовою мережею |
| 32 | 30 | 2010-2012: Задній припливний вентилятор |
| 7,5 | Hybrid (2015-2017): Реле клапана переднього випарника, реле насоса охолоджуючої рідини | |
| 33 | 15 | Блок управління бортовою мережею |
| 34 | 15 | Блок управління бортовою мережею |
| 35 | 5 | Блок керування системи відстеження місцезнаходження автомобіля |
| 36 | 20 | Блок управління бортовою мережею |
| 37 | 20 | 2013-2017: |
| Блок керування автоматичною коробкою передач | ||
| Реле гідравлічного насоса коробки передач | ||
| 38 | 15 | Прикурювач, розетка в підлокітнику, розетка в ящику рукавички |
| 39 | 15 | Додаткові розетки в салоні, розетка в багажному відсіку |
| 40 | 15 | 2010-2012: Блок управління розпізнавання причепа |
| 10 | 2013-2017: Розважальна система для задніх пасажирів | |
| 41 | Не використовується | |
| 42 | 5 | Блок керування розпізнавання причепа |
| 43 | 10 | Блок управління блокування міжколісного диференціалу |
| Почекайте | ||
| 44 | 5 | Датчик сонячного світла |
| Датчик якості повітря | ||
| Задній правий ліхтар (2010-2014) | ||
| 45 | 30 | Стабілізатор напруги (Star/Stop) |
| 46 | 30 | Стабілізатор напруги (Star/Stop) |
| 47 | 20 | Блок управління електронною інформаційною системою |
| Дисплей передньої панелі управління, індикації та видачі інформації | ||
| 48 | Не використовується | |
| 49 | Не використовується | |
| 50 | 10 | Передній кондиціонер |
| Блок керування заднім кондиціонером | ||
| 51 | 10 | 2010-2016: PCM 3.1, радіо, навігаційна система |
| 5 | 2017: Блок керування дисплеєм | |
| 10 | 2017; Японія: Блок керування дисплеєм, USB хаб, DRSC | |
| 52 | 5 | 2010-2014: Блок керування комбінації приладів |
| 2015-2017: Багатофункціональний дисплей | ||
| 53 | 10 | Підігрів рульового колеса |
| Камера заднього виду | ||
| Дисплей компасу | ||
| Підсилювач Bose (Японія) | ||
| Камери кругового огляду (Surround View) | ||
| 54 | 10 | 2010-2012: Стельова консоль |
| 7,5 | 2013-2017: Стельова консоль | |
| 55 | 7,5 | 2015-2017: Адаптивний круїз-контроль (ACC) |
| 56 | 40 | 2010-2014: Блок керування електронною системою регулювання курсової стійкості автомобіля |
| 57 | 40 | 2010-2014: Блок керування електромеханічного гальма стоянки |
За роботу прикурювача відповідають запобіжники 38 та 39 на 15А.
Блок силових запобіжників
Цей блок кріпиться до плюсової клеми акумуляторної батареї та складається з плавких запобіжників високої потужності.
| № | А | Призначення |
|---|---|---|
| 1 | 100 | Блок запобіжників |
| 2 | 50 | Блок керування системи регулювання дорожнього просвіту |
| 3 | 100 | Блок запобіжників |
| 4 | 80 | Блок запобіжників |
| 5 | 40 | Блок запобіжників |
| 6 | 50 | Реле розеток, Блок запобіжників |
| 7 | 60 | Блок запобіжників, Задній вентилятор |
| 8 | 60 | З'єднувач проводів, Реле електроживлення клеми 30 |
| 9 | 125 | Блок запобіжників |
| 10 | 60/150 | Нагрівальний елемент додаткового повітряного обігрівача, Реле гідравлічного насоса КП |
| 11 | 40 | Реле електроживлення клеми 15 |
| 12 | 5 | Діагностика |
Окремо, поза блоками, в районі кермової рейки можуть встановлюватися додаткові реле.
Блок під капотом
Блок запобіжників та реле
Під капотом у моторному відсіку з лівого боку розташований блок із запобіжниками та реле.
| № | А | Призначення запобіжників |
|---|---|---|
| 1 | 40 | Реле стартера, Стартер |
| 2 | Не використовується | |
| 3 | 40 | Реле насоса вторинного повітря |
| 4 | 30 | Реле вакуумного насосу |
| 5 | Не використовується | |
| 6 | Не використовується | |
| 7 | 15 | Регулятор тиску палива, Клапан дозування палива, Котушка запалювання |
| 8 | 10 | Насос радіатора системи рециркуляції ОГ |
| 9 | 30 | Блок керування двигуна |
| 10 | 10 | Блок управління вентилятора радіатора, Блок управління свічок розжарювання, Реле додаткового насоса системи охолодження, Вимикач стоп-сигналів, Перемикаючий клапан радіатора системи рециркуляції ОГ, Блок дросельної заслінки, Клапан ОЖ контура головки блоку циліндрів, Клапан регулювання тиску масла, Термостат електронного управління системою , Блок дросельної заслінки |
| 11 | 5 | Датчик рівня та температури олії |
| 12 | 10 | Реле додаткового насоса системи охолодження, Реле акумулятора залишкового тепла, Циркуляційний насос ОЖ |
| 13 | 25 | Блок керування паливного насоса |
| 14 | 15/30 | Насос відновника, Модуль оцінки рівня відновника, Блок управління двигуна 2 |
| 15 | 10/30 | Реле електроживлення клеми 30, Блок керування двигуна |
| 16 | 30 | Блок управління системи обігріву відновника |
| 17 | 15 | Нагрівальний елемент лямбда-зонда |
| 18 | 10 | Нагрівальний елемент лямбда-зонда |
| Призначення реле | ||
| 1 | Блок управління свічок розжарювання (457) | |
| 2 | Реле електроживлення електронних компонентів двигуна (645) | |
| 3 | Реле вторинного насоса (100) | |
| 4 | Головне реле (614) | |
| 5 | Резерв | |
| 6 | Реле додаткового насосу системи охолодження (404) | |
| 7 | Резерв | |
| 8 | Резерв | |
| 9 | Реле стартера (100) | |
| 10 | Реле підсилювача гальм (100) | |
| 11 | Резерв | |
| 12 | Резерв | |
| 13 | Реле 2 стартери (433) | |
| 14 | Резерв | |
