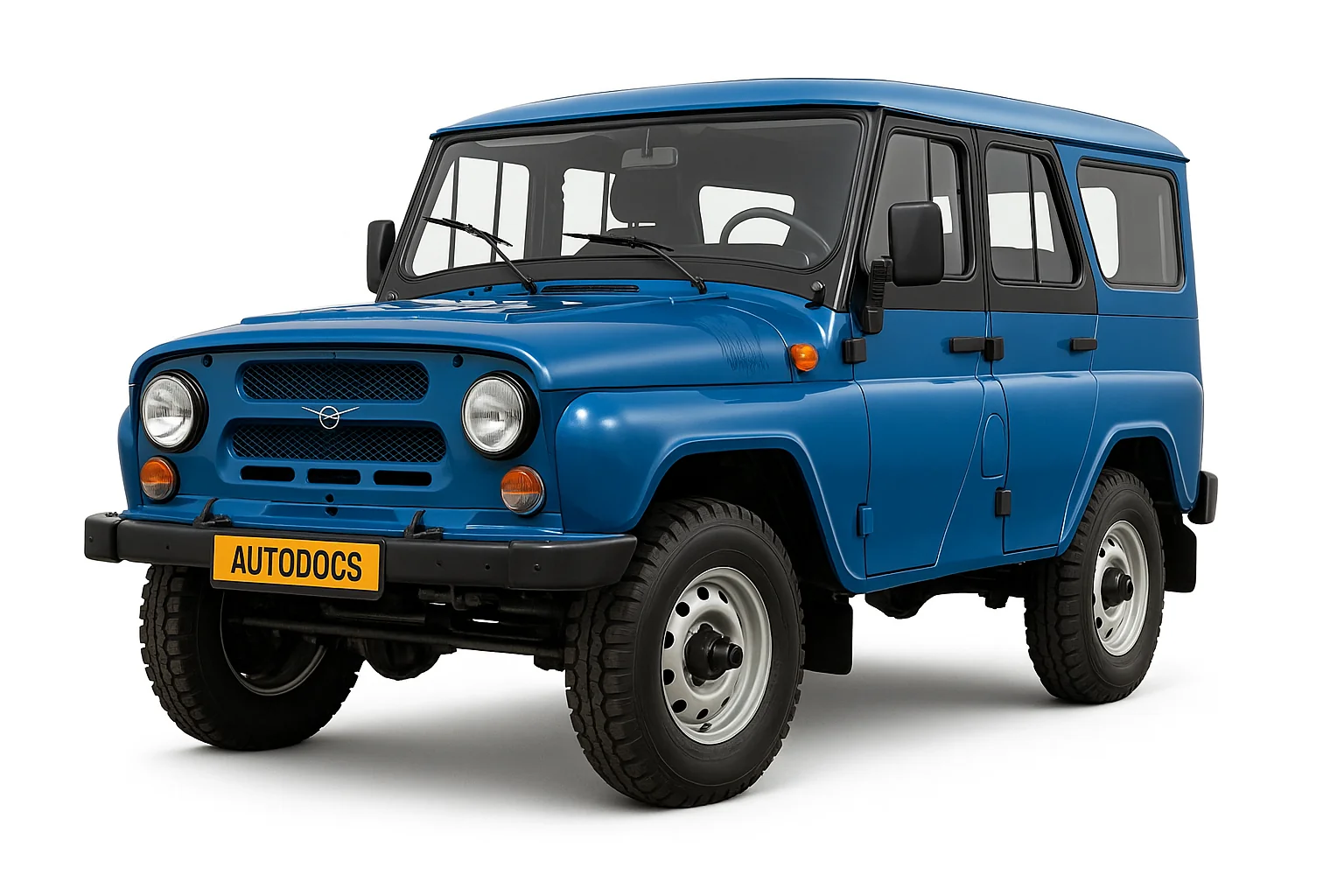

УАЗ Хантер (УАЗ-315195), в просторіччі відомий як "уазик" , випускався в 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2013, 2014, 2015, 2016, 2017, 2018, 2019 роках як з бензиновими (інжектор і карбюратор ЗМЗ-409), так і з дизельними двигунами ЗМЗ-5143 в різних модифікаціях (УАЗ-31512, УАЗ-31514) і являє собою оновлену версію моделей УАЗ-469 та УАЗ-3151, які випускалися з 1972 року. У даній публікації ви знайдете опис блоків запобіжників і реле Уаз Хантер 469 зі схемами і місцями їх розташування. Відзначимо запобіжник, що відповідає за прикурювач. Насамкінець запропонуємо ознайомиться з повною електросхемою і оригінальним керівництвом з експлуатації.
Виконання блоків та призначення елементів у них у Вашому Уаз Хантері може відрізнятися від представленого та залежить від року випуску та рівня комплектації.
Зміст
Блоки в салоні
Блок запобіжників
Він знаходиться під панеллю, трохи вище кермової рейки.
Фото – схема
Опис
| 1 | 25А Резерв |
| 2 | 5А Габаритне світло права сторона |
| 3 | 7,5А Ближнє світло права сторона |
| 4 | 10А Далеке світло права сторона |
| 5 | 7,5А Протитуманна фара права |
| 6 | 5А Плафон освітлення блоку запобіжників, штепсельна розетка переносної лампи |
| 7 | 7,5А Стоп-сигнали |
| 8 | 10А Покажчики повороту в режимі аварійної сигналізації |
| 9 | 20А Звуковий сигнал |
| 10 | 7,5А Ліхтарі освітлення номерного знака, підсвічування приладів, перемикачів |
| 11 | 15А Прикурювач |
| 12 | 5А Задній протитуманний ліхтар |
| 13 | 10А Радіообладнання |
| 14 | 25А Резерв |
| 15 | 5А Габаритне світло ліва сторона |
| 16 | 7,5А Ближнє світло ліва сторона |
| 17 | 10А Далеке світло ліва сторона |
| 18 | 7,5А Протитуманна фара |
| 19 | 5А Ліхтар світла заднього ходу ліва |
| 20 | 7,5А Покажчики повороту в режимі покажчиків повороту |
| 21 | 10А Обігрівач |
| 22 | 20А Електродвигун склоочисника, омивач вітрового скла |
| 23 | 7,5А Плафони освітлення, підкапотна лампа |
| 24 | 15А Резерв |
| 25 | 5А Прилади та сигналізатори |
| 26 | 10А Додатковий насос системи опалення УАЗ 315148 |
За прикурювач відповідає запобіжник номер 11 на 15А.
Блок реле
Знаходиться під панеллю біля лівої стоки.
Схема
Позначення
- реле включення ближнього світла фар
- реле включення далекого світла фар
- реле включення протитуманних фар
- реле очисника скла двері задка
- реле включення заднього протитуманного ліхтаря
- реле очищувача вітрового скла
- реле-переривник покажчиків повороту
Блоки під капотом
Розташування
Блок запобіжників
Блок силових запобіжників (1) складається із плавких вставок високої потужності. На автомобілях УАЗ 315143 та УАЗ 315148 він складається з 4 вставок, на решті з 2.
Загальна схема
Призначення
Варіант 1
- 40А Зовнішнє освітлення
- 90А Клема 30 вимикача запалювання
Варіант 2
- 90А Клема 30 вимикача запалювання
- 40А Зовнішнє освітлення
- 15А Підігрів паливного фільтра
- 90/60А Свічки розжарювання
Блок реле
(2) Тут знаходяться реле та запобіжники системи керування двигуном та системи упорскування палива.
Додатковий блок
Використовується переважно на дизельних двигунах УАЗ-315195, 315148.
Схема
Розшифровка
| К1 | Реле стартера |
| К2 | Реле головне 2 |
| КЗ | Реле головне 1 |
| К4 | Реле підігріву палива |
| F1 | 30А Бортова мережа |
| F2 | 30А Бортова мережа |
| F3 | 25А Реле підігріву палива |
| F4 | 5А Діагностика |
| F5 | 20А Реле стартера |
| F6 | 10А Датчик масової витрати повітря |
| F7 | 5А Блок управління |
| F8 | 15А Реле головне 1 |
| F9 | 10А Реле головне 2 |
| F10 | 25А Реле головне 2 |
Додатковий матеріал
Електросхема
Більше інформації про електроустаткування та схему електричних з'єднань можете дізнатися в даному матеріалі.
